توفر أنظمة ووحدات PLC أتمتة مرنة للصناعات حول العالم. يشمل مخزوننا وحدات تحكم، ووحدات إدخال/إخراج، ووحدات اتصالات من Allen-Bradley وSiemens وGE وغيرها من العلامات التجارية الرائدة.
أنظمة ووحدات PLC
-

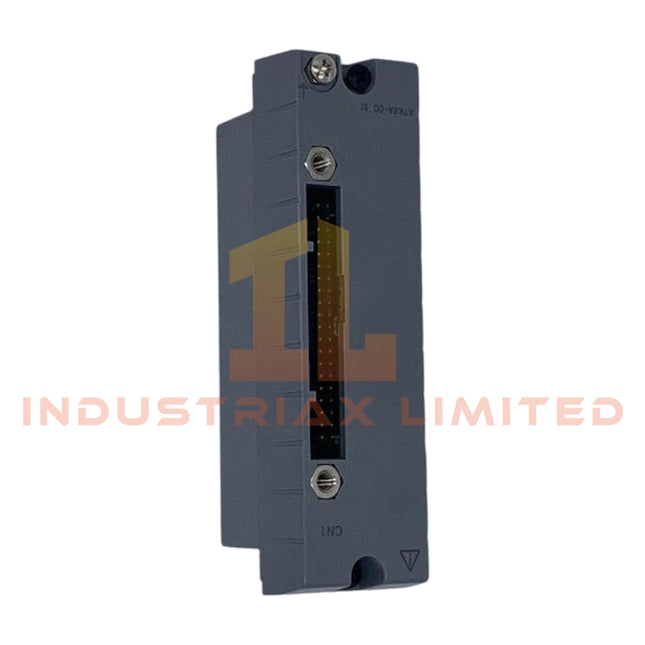

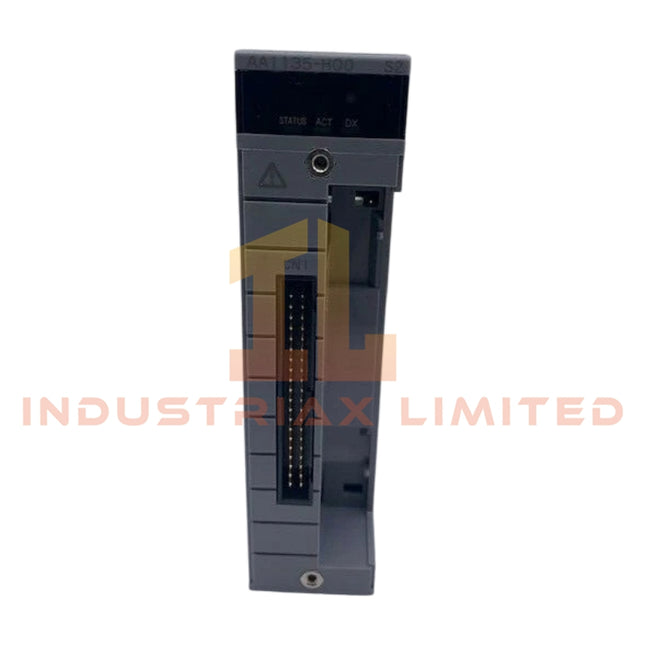

Yokogawa وحدة الإدخال التناظري Yokogawa طراز AAI135-H00/K4A00 ذات 8 قنوات
وحدة الإدخال التناظري Yokogawa AAI135-H00/K4A00 تُعد الوحدة Yokogawa AAI135-H00/K4A00، والمُدرجة أيضًا باسم وحدة الإدخال التناظري AAI135، مكونًا ماديًا مخصصًا لاكتساب إشارة التيار 4-20 مللي أمبير ضمن شبكات معالجة الإدخال التناظري في نظام التحكم الموزع (DCS). تُعد الوحدة Yokogawa AAI135-H00/K4A00 (وحدة الإدخال التناظري AAI135)، والمُعدة لإنهاء حلقة التيار الميدانية وفك تشفير الاتصالات الرقمية المتراكبة بتقنية HART، تنفيذًا ماديًا/كهربائيًا مباشرًا. تفسير اللواحق ومصفوفة النموذج AAI135: النموذج الأساسي، وحدة إدخال تناظري معزولة بـ 8 قنوات 4-20 مللي أمبير H00: مجموعة التكوين الأساسية مع دعم اتصال HART ممكّن عبر واجهة الوحدة K4A00: خيار محول واجهة كابل KS، متوافق مع مجموعة الإنهاء ATK4A-00 مواصفات الأجهزة المعلمة المواصفات الموديل والعلامة التجارية Yokogawa AAI135-H00/K4A00 المنشأ اليابان الوزن 0.3 كجم إشارة الإدخال 4-20 مللي أمبير القنوات 8 قنوات، معزولة تيار الإدخال المسموح به 25 مللي أمبير جهد التحمل 500 فولت تيار متردد (إدخال-نظام، 1 دقيقة)؛ 500 فولت تيار متردد (قناة-قناة، 1 دقيقة) مقاومة الإدخال 290 أوم (20 مللي أمبير، تشغيل الطاقة) إلى 450 أوم (4 مللي أمبير، تشغيل الطاقة)؛ >= 500 كيلو أوم (إيقاف تشغيل الطاقة) الدقة +/- 16 ميكرو أمبير الاتصال دعم تراكب بروتوكول HART معالجة إشارة العملية والتعامل مع حلقة HART تُطبق الوحدة تراكب بروتوكول HART على حلقات الإدخال التناظري 4-20 مللي أمبير، مما يتيح القياس التناظري المتزامن والاتصال الرقمي بجهاز الحقل دون الحاجة إلى أجهزة فصل الإشارة. يقلل العزل الجلفاني بين القنوات من الاقتران الكهربائي بين القنوات في ظروف إنهاء الحلقات المختلطة، مما يحافظ على اكتساب تيار مستقر عبر جميع المدخلات الثمانية في تكوينات الإدخال/الإخراج الكثيفة. الأسئلة الشائعة س: هل تدعم الوحدة الاستبدال الساخن تحت طاقة اللوحة الخلفية الحية؟ج: تعتمد إمكانية الاستبدال الساخن على تصميم رف النظام؛ يتم الحفاظ على العزل الكهربائي لكل قناة، ولكن سلوك اللوحة الخلفية يتم تحديده بواسطة النظام. س: ما هو تأثير اتصال HART على دقة قياس 4-20 مللي أمبير؟ج: يتم تراكب إشارة HART بتردد منخفض السعة؛ يظل قياس التيار التناظري ضمن نطاق الدقة المحدد +/- 16 ميكرو أمبير. س: هل يمكن ترك القنوات غير المستخدمة مفتوحة الدائرة؟ج: يجب أن تتبع القنوات المفتوحة إرشادات الإنهاء لتجنب التقاط الضوضاء؛ مقاومة الإدخال في حالة إيقاف التشغيل هي >= 500 كيلو أوم. إرشادات التركيب الميداني الحفاظ على القطبية الصحيحة لكل توصيل حلقة 4-20 مللي أمبير عند واجهة الطرفية استخدام أسلاك مزدوجة مجدولة ومحمية لجميع قنوات الإدخال التناظري تأريض دروع الكابلات عند نقطة مرجعية أرضية واحدة لتجنب تيارات الحلقة الأرضية التأكد من أن محول واجهة كابل KS ATK4A-00 مثبت بالكامل قبل تنشيط النظام تجنب توجيه أسلاك الإدخال التناظري بالتوازي مع خطوط الجهد العالي أو خطوط الطاقة التبديلية التحقق من سلامة عزل القناة قبل تشغيل التركيبات متعددة الحلقات
$200.00 $100.00
-

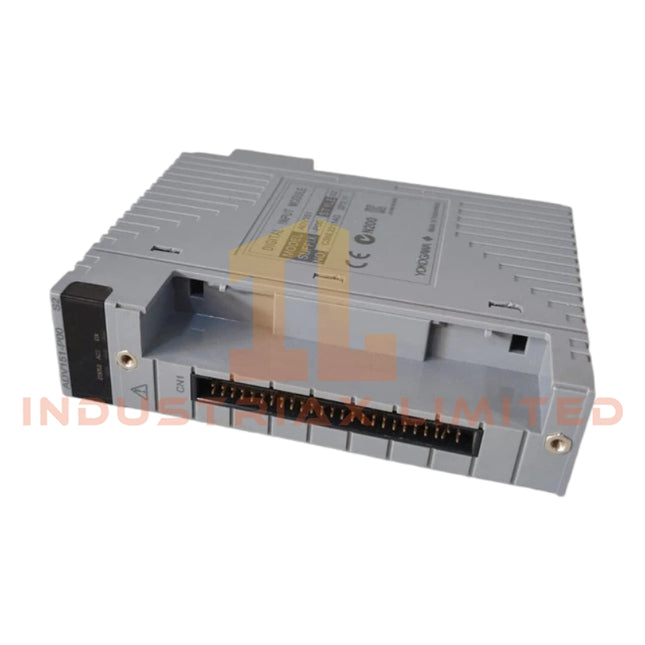

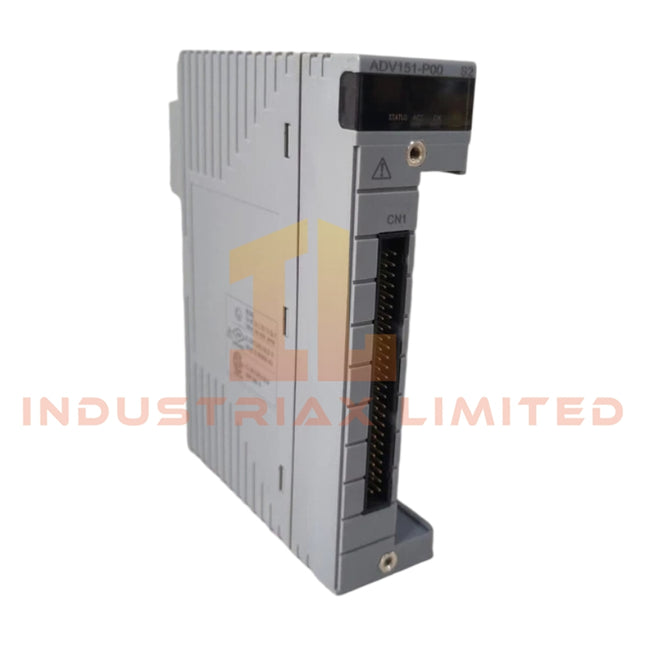

Yokogawa وحدة إدخال رقمية ADV151-P00/D5A00 Yokogawa نظام FIO
وحدة الإدخال الرقمي Yokogawa ADV151-P00/D5A00 تم تصميم وحدة الإدخال الرقمي Yokogawa ADV151-P00/D5A00 (ADV151) لاكتساب الإشارة المنفصلة للتشغيل/الإيقاف في بنى الإدخال/الإخراج الموزعة المستندة إلى FIO، وتوفر تنفيذًا كهربائيًا مباشرًا لتكييف إدخال المجال بجهد 24 فولت تيار مستمر ضمن بيئات محطة التحكم الميدانية من Yokogawa. تفصيل اللاحقة ومصفوفة النموذج ADV151: وحدة إدخال رقمي بالنموذج الأساسي، بنية 32 قناة -P00: متغير تكوين الأجهزة القياسي /D5A00: محول واجهة لربط إدخال رقمي ذي 32 قناة مع نظام واجهة الكابل ATD5A-00لم يتم تحديد أي متغيرات فرعية منظمة إضافية في وثائق الشركة المصنعة تتجاوز هذه التعيينات. مواصفات الأجهزة المعلمة المواصفات طراز العلامة التجارية Yokogawa ADV151-P00/D5A00 المنشأ اليابان الوزن 0.3 كجم الأبعاد غير محددة درجة حرارة التشغيل -20 درجة مئوية إلى 70 درجة مئوية استهلاك الطاقة غير محدد القنوات إدخال رقمي 32 قناة نوع الإدخال إشارات منفصلة للتشغيل/الإيقاف بجهد 24 فولت تيار مستمر توافق النظام نظام Yokogawa FIO دعم التكرار دعم التكوين المزدوج المتكرر العزل العزل الكهربائي من القناة إلى النظام عزل قناة Yokogawa FIO وتكييف الإشارة الميدانية تطبق سلسلة ADV151 بنية عزل القناة النموذجية لأنظمة الإدخال/الإخراج الفرعية للتحكم الميداني من Yokogawa. تُعزل كل قناة إدخال كهربائيًا عن طبقة التحكم المضيفة لتقليل انتشار حلقات التأريض وتحسين سلامة الإشارة في بيئات الأسلاك عالية الكثافة. تتصل الوحدة بالبنية التحتية الخلفية لـ FIO، مما يتيح تجميع الإشارة الميدانية المنظمة في بيئة نظام التحكم الموزع (DCS). تم تحسين تكييف الإشارة للكشف المنطقي للتشغيل/الإيقاف بجهد 24 فولت تيار مستمر، مع دوائر داخلية مصممة لتثبيت التعرف على الإدخال في ظل ظروف ضوضاء التبديل الصناعية. تسمح إمكانية التكرار المزدوج بنشر الوحدات المقترنة ضمن تكوينات عقد الإدخال/الإخراج المتسامحة مع الأعطال، مما يدعم التشغيل المستمر أثناء صيانة الوحدة أو حالات الفشل. الأسئلة المتكررة س: هل يمكن لوحدة ADV151-P00/D5A00 أن تعمل في تكوينات الإدخال/الإخراج المتكررة؟ج: نعم. تدعم الوحدة بنية التكرار المزدوج عند نشرها في إعدادات عقدة FIO المتكررة من Yokogawa. س: ما نوع الإشارات الميدانية التي يتم قبولها في قنوات الإدخال؟ج: تم تصميم الوحدة لإشارات الإدخال الرقمية المنفصلة للتشغيل/الإيقاف بجهد 24 فولت تيار مستمر فقط. س: هل تشترك كل قناة في جهد مرجعي مشترك؟ج: لا. يوفر التصميم عزلًا كهربائيًا لتقليل التفاعل بين القنوات وربط حلقة التأريض. إرشادات التركيب الميداني يجب أن تتبع الأسلاك الميدانية الممارسات القياسية للإشارة المنفصلة بجهد 24 فولت تيار مستمر باستخدام موصلات مجدولة محمية عند الاقتضاء. يجب أن يتم إنهاء الدرع عند نقطة التأريض المخصصة لجانب الخزانة فقط لتجنب تيارات التأريض الدائرة. حافظ على الفصل بين أسلاك الإدخال الرقمي وموصلات الطاقة لتقليل الاقتران الكهرومغناطيسي. تأكد من التزاوج الصحيح لواجهة محول D5A00 مع مجموعة الكابل ATD5A-00 قبل تنشيط عقدة FIO. يجب أن يتم إدخال الوحدة في وحدة FIO الأساسية مع إزالة الطاقة ما لم يدعم النظام التبديل السريع تحت إجراءات الصيانة الخاضعة للتحكم المحددة بواسطة تكوين نظام التحكم. يجب أن يتوافق شد الطرفيات مع معايير عزم الدوران المحددة من قبل الشركة المصنعة لكتل الأسلاك الميدانية لضمان مقاومة اتصال مستقرة تحت ظروف الاهتزاز.
$200.00 $100.00
-

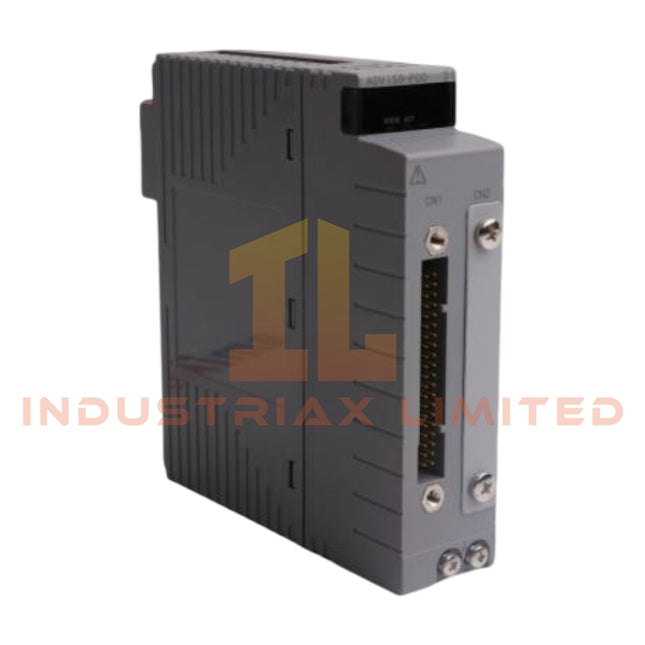

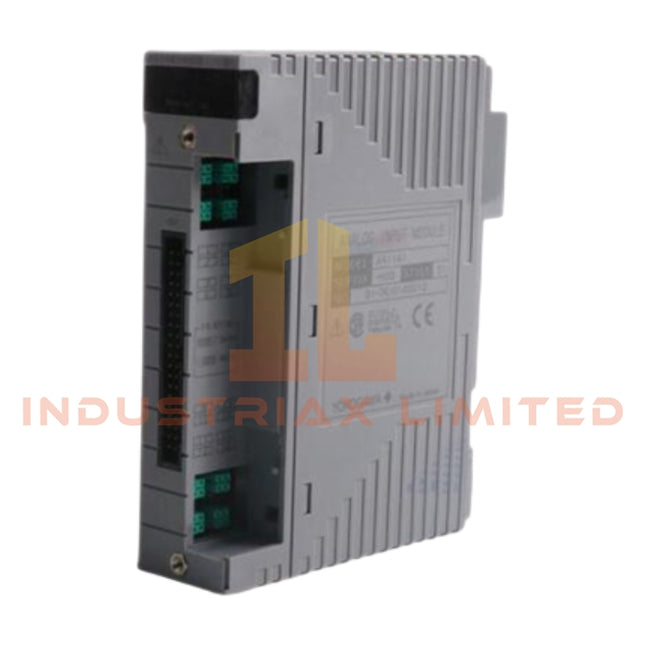

Yokogawa وحدة الإدخال الرقمي 16 قناة | ADV159-P01 S1 Yokogawa
وحدة الإدخال الرقمي Yokogawa ADV159-P01 S1 تعمل وحدة الإدخال الرقمي Yokogawa ADV159-P01 S1، والمصنفة أيضًا باسم ADV159-P01، كمكون مادي مخصص لاكتساب الإشارة الرقمية ON/OFF داخل أنظمة الإدخال/الإخراج الفرعية Yokogawa Centum VP DCS. توفر تحويل إدخال تيار مستمر معزول بـ 16 قناة لاكتشاف حالة الجهاز الميداني ورسم خرائط بيانات اللوحة الخلفية. توزيع اللاحقة ومصفوفة النموذج ADV159: معرف سلسلة وحدة الإدخال الرقمي P01: نوع تهيئة الأجهزة S1: لاحقة المراجعة / الإنتاج المواصفات الفنية للأجهزة المعلمة المواصفات العلامة التجارية للنموذج Yokogawa ADV159-P01 S1 قنوات الإدخال 16 قناة جهد الإدخال المقدر 24 إلى 250 فولت تيار مستمر جهد الإدخال ON 11 إلى 250 فولت تيار مستمر جهد الإدخال OFF 0 إلى 10 فولت تيار مستمر تيار الإدخال (نموذجي) 4.7 مللي أمبير عند 120 فولت تيار مستمر (لكل قناة) تيار الإدخال (حد أقصى) 7 مللي أمبير لكل قناة جهد التحمل 2 كيلو فولت تيار متردد (من الإدخال إلى النظام، دقيقة واحدة) عزل القناة عزل جماعي بين المشتركات هندسة عزل القناة إلى النظام (طبقة إدخال Yokogawa DCS) تطبق وحدة ADV159-P01 S1 دوائر إدخال معزولة كهربائيًا تتوافق مع هندسة الإدخال/الإخراج Yokogawa Centum VP. يتم تهيئة كل قناة من خلال مراحل اكتشاف معزولة لقمع اختلافات الجهد الأرضي بين الأسلاك الميدانية واللوحة الخلفية للنظام. تدعم الوحدة الفصل المشترك المجمع (تقسيم 8 قنوات)، مما يقلل من مسارات التسرب عبر القنوات في بيئات الإشارة الرقمية عالية الكثافة. تم تصميم تمييز عتبة الإشارة لمصادر تحويل التيار المستمر الواسعة بما في ذلك مفاتيح التقارب، ومفاتيح الحد، وواجهات التلامس الجافة تحت ظروف مقاومة الحلقة الميدانية المتغيرة. الأسئلة المتكررة س: هل يمكن للوحدة اكتشاف كل من التلامس الجاف ومدخلات التيار المستمر المفعّلة؟ج: نعم. يدعم تصميم عتبة الإدخال اكتشاف ON/OFF عبر مصادر 24 إلى 250 فولت تيار مستمر وإغلاق التلامس الجاف ضمن نطاقات التمييز الجهدية المحددة. س: ما هو هيكل عزل القناة؟ج: يتم تجميع القنوات بتقسيم مشترك سالب كل 8 قنوات، مما يوفر عزلًا جزئيًا بين مجموعات القنوات ويقلل من الاقتران بين القنوات. س: هل تدعم الوحدة تهيئة التكرار؟ج: نعم. إنها متوافقة مع تهيئات الإدخال/الإخراج Yokogawa Centum VP المزدوجة المتكررة اعتمادًا على اللوحة الخلفية للنظام وهندسة الرف. إرشادات التركيب الميداني يجب أن تحافظ الأسلاك الميدانية على الفصل بين حلقات إدخال التيار المستمر عالية الجهد وكابلات التحكم ذات المستوى المنخفض. يجب إجراء إنهاء التدريع عند نقاط تأريض خزانة النظام لتجنب حقن حلقة الأرض في مراحل الإدخال المعزولة. يجب تجميع المشتركات المدخلة وفقًا لهندسة تقسيم 8 قنوات وعدم ربطها خارجيًا. تأكد من أن عزم الربط ووضع الطرف يتبعان معايير Yokogawa الميكانيكية لرف الإدخال/الإخراج للحفاظ على مقاومة تلامس مستقرة في ظروف الاهتزاز. تجنب توجيه أسلاك الإدخال بالتوازي مع كابلات القيادة عالية التردد لتقليل اقتران الضوضاء المستحثة في دوائر اكتشاف العتبة. حافظ على محاذاة قطبية متسقة عبر أجهزة مجال إدخال التيار المستمر لمنع إجهاد الانحياز العكسي على مراحل حماية الإدخال.
$200.00 $100.00
-

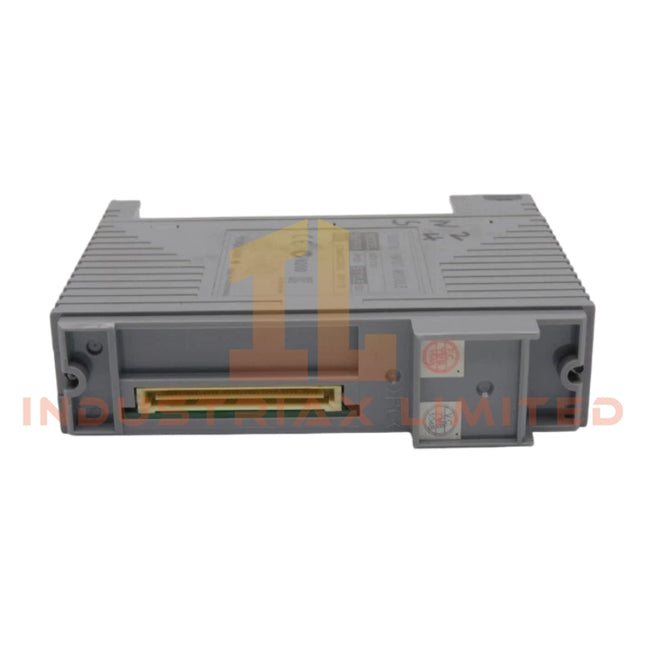

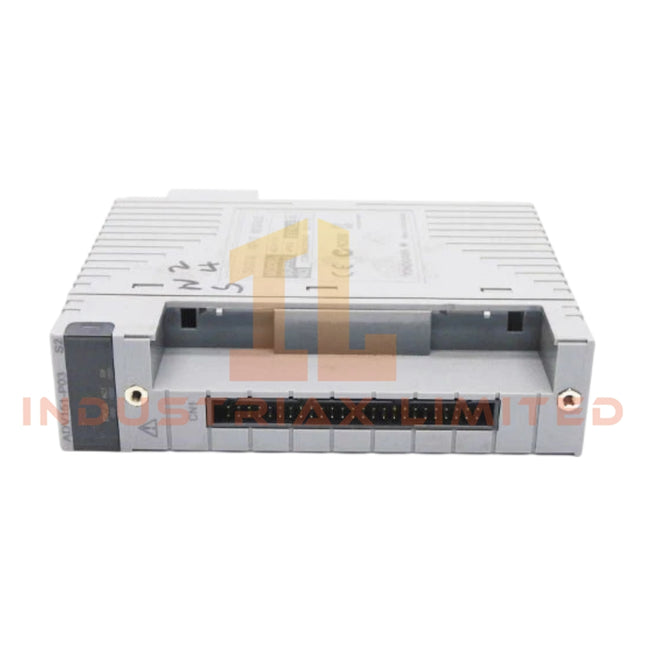

Yokogawa وحدة الإدخال الرقمي | ADV151-P03/D5A00 يووكوجاوا 24-250 فولت تيار مستمر
وحدة الإدخال الرقمي Yokogawa ADV151-P03/D5A00 تعمل الوحدة Yokogawa ADV151-P03/D5A00، والتي يتم تصنيفها أيضًا كوحدة ADV151-P03 للإدخال الرقمي، كمكون مادي مخصص لاقتناء الإشارات المنفصلة ضمن منصات Yokogawa CENTUM VP DCS. تم تكوين الوحدة Yokogawa ADV151-P03/D5A00 لتفسير إشارة الحقل ON/OFF، وتوفر تنفيذ واجهة كهربائية مباشرة لمراقبة الإدخال الرقمي DC من 32 قناة عبر بنيات I/O المعزولة. تفكيك اللاحقة ومصفوفة النموذج لا تتوفر بيانات تجزئة مصنعية معتمدة لهيكل اللاحقة P03/D5A00 في مجموعة المواصفات المقدمة. يتم التعامل مع الوحدة كوحدة تكوين مرتبة واحدة ضمن تصنيف عائلة ADV151-P03. مواصفات الأجهزة المعلمة المواصفة طراز العلامة التجارية Yokogawa ADV151-P03/D5A00 قنوات الإدخال 32 قناة جهد الإدخال المقدر 24 إلى 250 VDC جهد الإدخال ON 11 إلى 250 VDC جهد الإدخال OFF 0 إلى 10 VDC تيار الإدخال (نموذجي) 4.7 مللي أمبير لكل قناة (عند 120 V AC حالة مرجعية مكافئة) تيار الإدخال (الحد الأقصى) 7 مللي أمبير لكل قناة القوة العازلة 2 kVAC (الإدخال إلى النظام)، دقيقة واحدة قوة العزل المشتركة 1.35 kVAC، دقيقة واحدة (المشترك ناقص المجموعات لكل 16 قناة) دعم التكوين قادر على الازدواجية بنية العزل من قناة إلى قناة (طبقة I/O CENTUM VP) تطبق ADV151-P03/D5A00 تجميع الإدخال المعزول جلفانياً لقمع انتشار الأعطال بين القنوات أثناء حالات شذوذ الأسلاك الميدانية. يتم تجزئة كل مجموعة مشتركة من 16 قناة كهربائيًا، مما يقلل من مسارات التسرب بين القنوات في بيئات التحويل عالية الطاقة. في طوبولوجيا التحكم الموزعة CENTUM VP، تدعم بنية العزل هذه اقتناء حالة ON/OFF المحدد دون انجراف مرجعي مشترك بين مجموعات إشارات الحقل. الأسئلة الشائعة س: هل تدعم ADV151-P03/D5A00 مدخلات DC بجهد مختلط داخل نفس الوحدة؟ج: نعم. تقبل كل قناة نطاق 24 إلى 250 VDC مع عتبات ON/OFF محددة، مما يسمح بمستويات جهد جهاز الحقل غير المتجانسة ضمن قيود العزل. س: ما هي بنية العزل بين القنوات؟ج: يتم تجميع القنوات مع مشتركات معزولة. يتم فصل كل كتلة من 16 قناة، ويتم تقييم العزل عند 1.35 kVAC بين شرائح المرجع المشترك. س: هل يمكن للوحدة أن تعمل في تكوينات متكررة؟ج: نعم. تدعم الوحدة التثبيت المزدوج المتكرر ضمن بنيات I/O CENTUM VP، اعتمادًا على فتحة النظام وتكوين اللوحة الخلفية. إرشادات التثبيت الميداني يجب تثبيت الوحدة في رفوف I/O Yokogawa CENTUM VP المتوافقة مع محاذاة مقعد اللوحة الخلفية المناسبة. يجب أن تحافظ الأسلاك الميدانية على الفصل بين خطوط إدخال DC عالية الجهد وتوجيه الإشارة المنخفضة لتجنب الاقتران السعوي. يجب تنفيذ إنهاء الدرع عند نقطة مرجع تأريض الخزانة فقط، وتجنب حلقات التأريض متعددة النقاط. يجب عدم توصيل مشتركات القناة خارجيًا عبر حدود مجموعة 16 قناة. تأكد من التحقق من سلامة العزل قبل التنشيط من خلال إجراءات اختبار العزل القياسية.
$200.00 $100.00
-

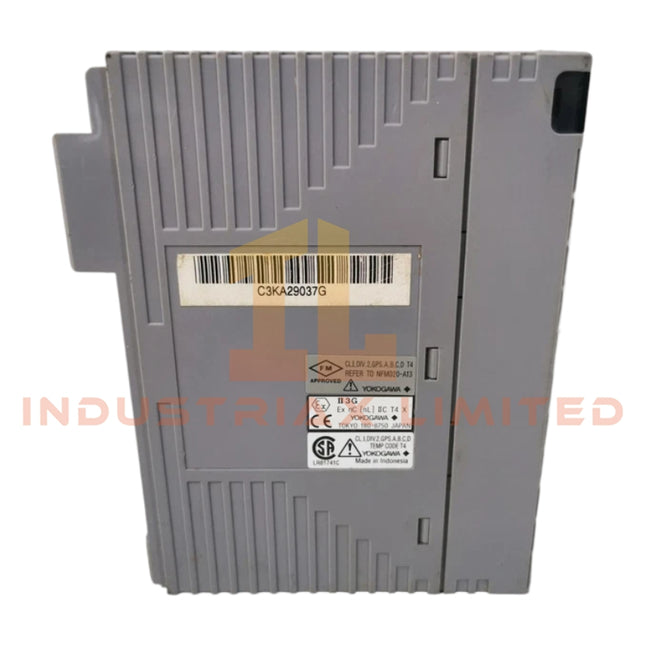

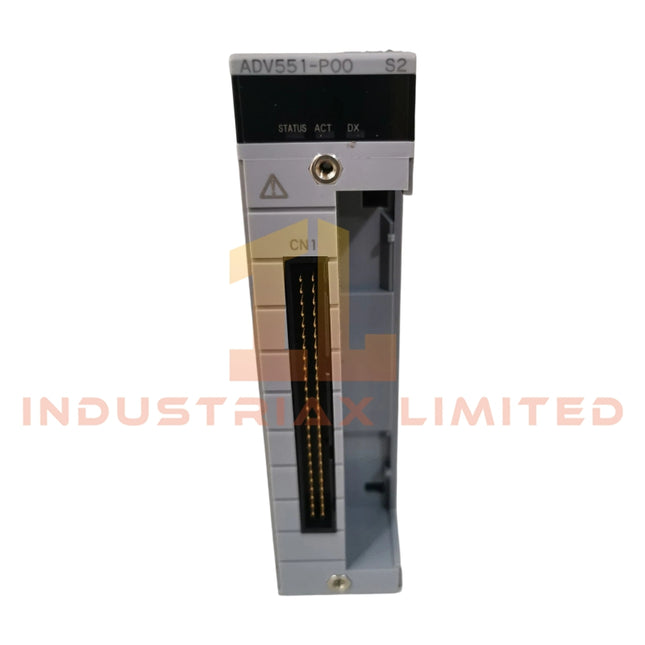

Yokogawa وحدة خرج رقمي يوكوجاوا ADV551-P00/D5A00 - 32 قناة
وحدة الإخراج الرقمي Yokogawa ADV551-P00/D5A00 تم تكوينها لتبديل إشارة الترانزستور بجهد 24 فولت تيار مستمر في CENTUM ومنصات التحكم ذات الصلة من Yokogawa، توفر وحدة Yokogawa ADV551-P00/D5A00 (وحدة الإخراج الرقمي ADV551) تنفيذًا ماديًا/كهربائيًا مباشرًا لإرسال الإخراج المنفصل ذي الـ 32 قناة. تدعم الوحدة بنية إخراج غاطسة للتيار مع تجميع قنوات معزولة، وتشغيل إمداد خارجي بجهد 24 فولت تيار مستمر، ومعالجة إخراج النبضات للتشغيل/الإيقاف من خلال واجهات طرفية مخصصة وكابل MIL. تفصيل اللاحقة ومصفوفة النموذج رمز الجزء المواصفات ADV551 وحدة إخراج رقمي بـ 32 قناة -P00 النوع الأساسي بدون توسيع وظيفي إضافي /D5A00 محول واجهة كابل KS متضمن المواصفات الفنية للأجهزة المعلمة المواصفات النموذج ADV551-P00/D5A00 الماركة Yokogawa نوع المنتج وحدة إخراج رقمي المنشأ فرنسا قنوات الإخراج 32 قناة نوع الإخراج إخراج ترانزستور غاطس للتيار الجهد المطبق المقدر 24 فولت تيار مستمر جهد الحمل 24 فولت تيار مستمر، 50 مللي أمبير/قناة جهد مصدر الطاقة الخارجي 20.4 إلى 26.4 فولت تيار مستمر الحد الأقصى لتيار الحمل 100 مللي أمبير/قناة عند 26.4 فولت تيار مستمر جهد تشغيل الإخراج 2 فولت تيار مستمر كحد أقصى تيار التسرب في حالة الإيقاف 0.1 مللي أمبير جهد التحمل 2 كيلو فولت تيار متردد لمدة دقيقة واحدة عزل داخلي مشترك 500 فولت تيار متردد لمدة دقيقة واحدة لكل مجموعة 16 قناة زمن استجابة الإخراج 3 مللي ثانية نطاق عرض النبضة 8 مللي ثانية إلى 7200 ثانية دقة عرض النبضة 8 مللي ثانية تحمل التأخير تأخير انتقال تشغيل/إيقاف بحد أقصى 1 مللي ثانية الاتصال الخارجي طرف توصيل بمشبك ضغط، كابل AKB331، كابل موصل MIL استهلاك الطاقة 700 مللي أمبير عند 5 فولت تيار مستمر، إمداد خارجي 60 مللي أمبير الأبعاد 3.2 سم × 10.6 سم × 13 سم الوزن 0.2 كجم إلى 0.3 كجم خصائص العزل بين القنوات تنفذ ADV551-P00/D5A00 عزلًا كهربائيًا مجمعًا بين دوائر إشارة الإخراج ودوائر النظام الداخلية. يتم تحديد قدرة تحمل العزل عند 2 كيلو فولت تيار متردد لمدة دقيقة واحدة بين إشارات الإخراج وجانب نظام التحكم. يتم تقسيم المشتركات المنفصلة إلى مجموعات من 16 قناة بعزل 500 فولت تيار متردد. تعمل الوحدة باستخدام مخرجات ترانزستور غاطسة للتيار مخصصة للأحمال الميدانية الخارجية بجهد 24 فولت تيار مستمر. يقتصر تسرب حالة الإيقاف على 0.1 مللي أمبير، مما يقلل من تنشيط جانب المجال غير المقصود أثناء الحالات غير النشطة. يدعم التعامل مع انتقال الإخراج تسلسلات التحكم المنفصلة التي تعمل بالنبض مع دقة توقيت قابلة للبرمجة تبدأ بفواصل زمنية تبلغ 8 مللي ثانية. الأسئلة الشائعة س: هل تدعم ADV551-P00/D5A00 التبديل السريع أثناء تشغيل وحدة التحكم؟ج: لا تحدد المواصفات المقدمة صراحةً إمكانية الإدخال عبر الإنترنت أو التبديل السريع. الممارسة المعتادة هي عزل طاقة المجال واتباع إجراءات صيانة وحدة تحكم Yokogawa قبل استبدال الوحدة. س: ما هي واجهات الأسلاك الميدانية التي تدعمها هذه الوحدة؟ج: تدعم الوحدة وصلات طرف توصيل بمشبك ضغط، وتجميعات كابل AKB331 المخصصة، وواجهات كابل موصل MIL. س: كيف يتم فصل المشتركات الكهربائية للإخراج؟ج: يتم عزل المشتركات الخارجية في مجموعات من 16 قناة بفاصل تحمل 500 فولت تيار متردد بين المشتركات. إرشادات التركيب في الموقع تأكد من أن جهد الإمداد الخارجي يظل ضمن 20.4 إلى 26.4 فولت تيار مستمر قبل تشغيل مخرجات المجال. وجه أسلاك الإخراج بشكل منفصل عن كابلات الإشارة التناظرية لتقليل تداخل التبديل الاستقرائي. قم بتأريض درع الكابل في نقطة تأريض خزانة التحكم واحدة لتجنب حلقات تيار التأريض الدائرية. تأكد من أن تيار الحمل الميداني لا يتجاوز 100 مللي أمبير لكل قناة تحت ظروف الإمداد القصوى. حافظ على القطبية الصحيحة في دوائر خرج الترانزستور الغاطس للتيار أثناء تركيب الطرف. افحص قوة تثبيت الطرف المشبك بالضغط بعد التعرض لاهتزازات المجال أو نشاط الصيانة.
$200.00 $100.00
-

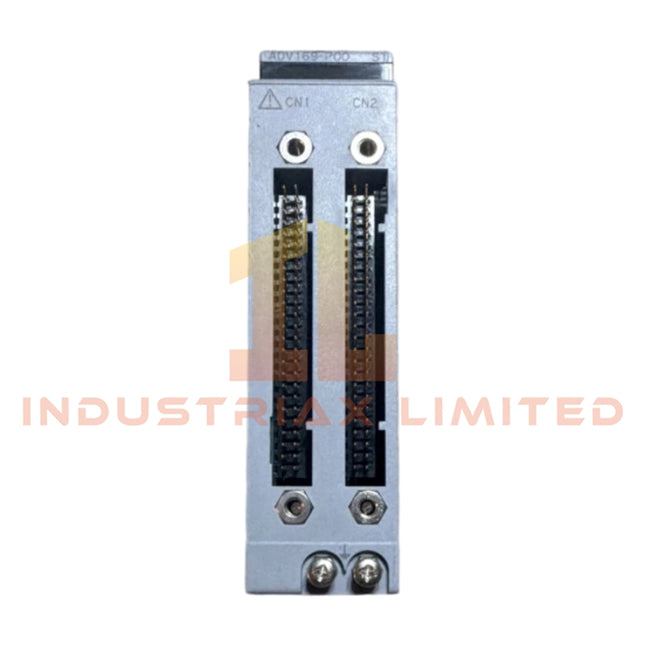

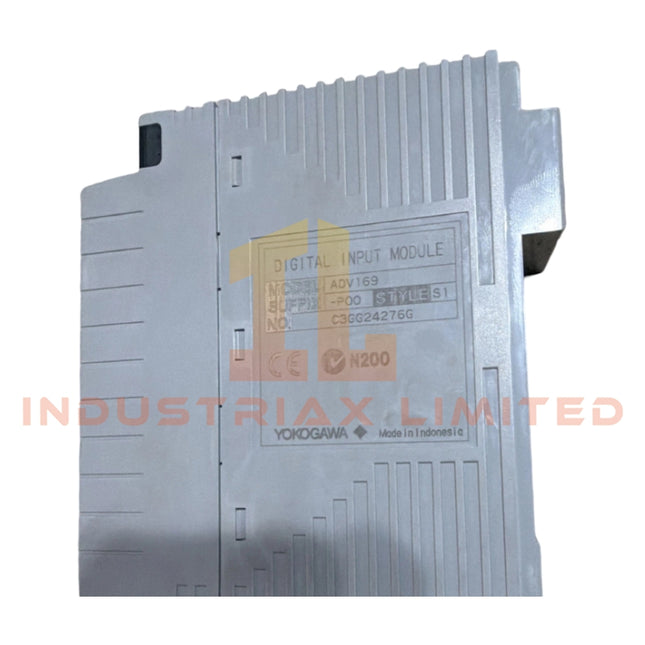

Yokogawa ADV169-P00 | يوكوجاوا | وحدات الإدخال/الإخراج الرقمي
وحدة الإدخال الرقمي Yokogawa ADV169-P00 تم تكوين وحدة الإدخال الرقمي Yokogawa ADV169-P00 (وحدة الإدخال الرقمي ADV169) لاكتساب إشارة منفصلة من 64 قناة في شبكات التحكم CENTUM و ST6 المتوافقة، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لمعالجة الإدخال الرقمي المعزول من خلال بنية تجزئة المشترك السالب. توضيح اللاحقة ومصفوفة النموذج مقطع الرمز الوصف ADV169 وحدة الإدخال الرقمي لـ ST6 المتوافق P نوع قياسي 0 دائمًا 0 0 النوع الأساسي مواصفات الأجهزة المعلمة المواصفات النموذج ADV169-P00 العلامة التجارية Yokogawa نوع المنتج وحدة الإدخال الرقمي عدد المدخلات مدخل 64 قناة عزل الإشارة مشترك لكل 16 قناة تقييم الاتصال المدخل 5 فولت تيار مستمر، 20 مللي أمبير كحد أدنى طريقة العزل مجموعات إدخال معزولة هيكل منطق الإدخال الجانب السالب المشترك لكل 16 قناة أقصى استهلاك للتيار 800 مللي أمبير عند 5 فولت تيار مستمر نوع الوحدة النوع الأساسي جهد التشغيل 5 فولت تيار مستمر المنشأ اليابان استهلاك الطاقة 800 مللي أمبير عند 5 فولت تيار مستمر مصدر اللوحة الخلفية هيكل عزل القنوات تطبق ADV169-P00 تجميع القنوات مع عزل مشترك مطبق على كل شريحة من 16 قناة. يقلل هذا الترتيب من الانتشار التوصيلي بين مجموعات إشارة المجال المنفصلة أثناء التحولات التبديلية داخل مجموعات الإدخال/الإخراج لأنظمة التحكم الموزعة. تعمل الوحدة باستخدام منطق إدخال المشترك السالب لهياكل الإنهاء المجمعة. الدوائر المدخلة مخصصة لمراقبة جهات الاتصال المنفصلة بجهد 5 فولت تيار مستمر مع قدرة اتصال إدخال بحد أدنى 20 مللي أمبير. تساعد طوبولوجيا العزل المجزأة في الحد من التداخل الكهربائي عبر القنوات أثناء التحولات المتزامنة للحالة عبر مجموعات الإدخال الرقمي عالية الكثافة. الأسئلة المتداولة س: هل تدعم ADV169-P00 العزل لكل قناة؟ج: لا. يتم تطبيق العزل لكل مجموعة مشتركة من 16 قناة بدلاً من كل نقطة إدخال على حدة. س: ما هو مستوى إشارة الإدخال المطلوب لجهات الاتصال الميدانية المتصلة بالوحدة؟ج: تصنيف جهة الاتصال المدخلة المحدد هو 5 فولت تيار مستمر مع قدرة تيار بحد أدنى 20 مللي أمبير. س: ما هو الاعتبار الخاص بالتركيب الذي ينطبق على مدخلات المشترك السالب المجمعة؟ج: يجب أن تحافظ الأسلاك الميدانية على الفصل بين كل مجموعة مشتركة من 16 قناة لمنع تداخل مسار العودة المشترك وانتشار الإشارة غير المقصود. إرشادات التركيب الميداني تحقق من توافق إدخال 5 فولت تيار مستمر قبل توصيل أجهزة المجال ذات الاتصال الجاف أو مخرج الترانزستور. حافظ على تأريض الدرع عند نقطة تأريض خزانة واحدة محددة لتقليل اقتران ضوضاء العودة المشتركة. وجه كابلات الإدخال الرقمي بشكل منفصل عن موصلات المحركات أو العاكسات ذات التيار العالي. تأكد من صحة تعيين قطبية المشترك السالب قبل تنشيط أطراف المجال. تجنب خلط المشتركات الخارجية المستقلة عبر نفس مجموعة العزل المكونة من 16 قناة. افحص تثبيت موصل اللوحة الخلفية بالكامل قبل تطبيق طاقة النظام على رف الوحدة.
$200.00 $100.00
-

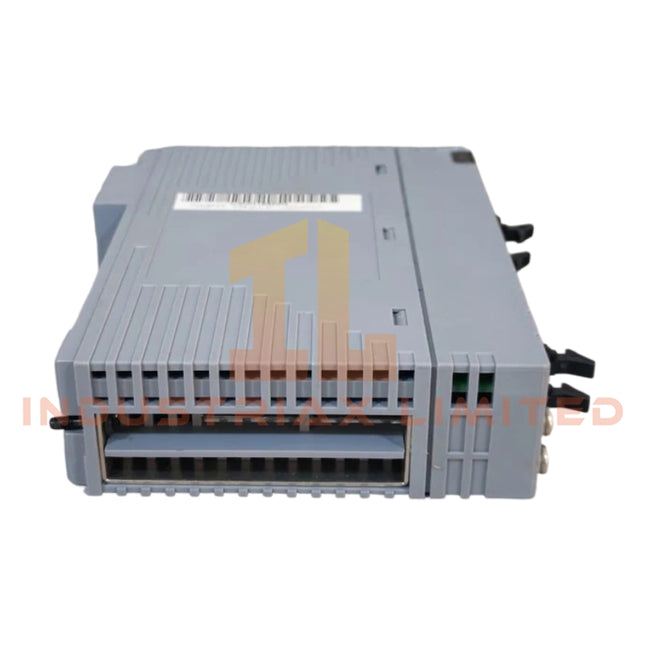

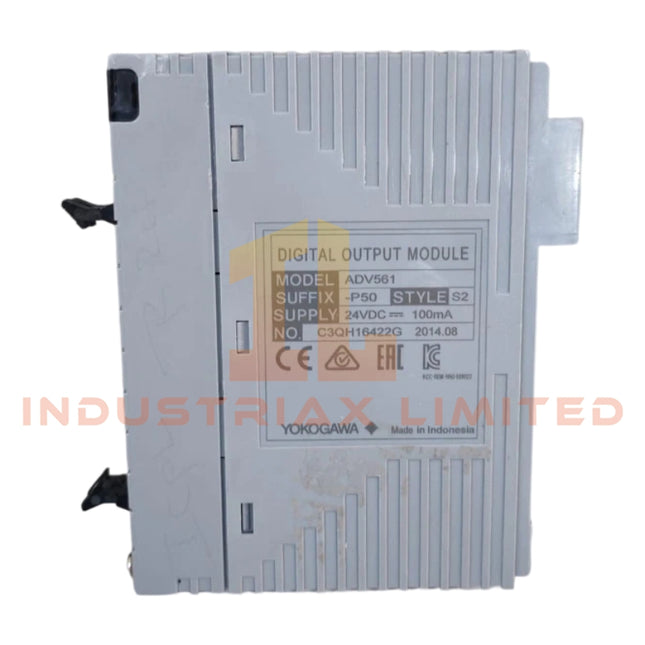

Yokogawa وحدة خرج رقمي يوكوجاوا ADV561-P50 - 64 قناة
وحدة الإخراج الرقمي Yokogawa ADV561-P50 تم تصميم Yokogawa ADV561-P50 (وحدة الإخراج الرقمي ADV561) لتنفيذ الإشارة المنفصلة المعزولة بجهد 24 فولت تيار مستمر في أنظمة CENTUM وهياكل التحكم Yokogawa ذات الصلة، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تدعم الوحدة معالجة إخراج رقمي بـ 64 قناة مع إخراج عرض النبضة ووظيفة الإخراج التناسبي للوقت المدمجة في هيكل التحكم في الإخراج. توضيح اللاحقة ومصفوفة النموذج رمز اللاحقة المواصفات -P مع وظيفة إخراج عرض النبضة ووظيفة الإخراج التناسبي للوقت 5 بدون شاشة حالة؛ بدون حماية من الانفجار 0 النوع الأساسي مواصفات الأجهزة المعلمة المواصفات الموديل ADV561-P50 العلامة التجارية Yokogawa نوع المنتج وحدة الإخراج الرقمي الموديل الأساسي ADV561 قنوات الإخراج 64 قناة نوع إشارة الإخراج إخراج رقمي جهد الإخراج المقدر 24 فولت تيار مستمر العزل قنوات معزولة إخراج عرض النبضة مدعوم إخراج تناسبي للوقت مدعوم شاشة الحالة غير مشمولة الحماية من الانفجار غير مشمولة نوع التركيب تركيب رف النظام/اللوحة الخلفية الأصل اليابان خصائص العزل بين القنوات يطبق ADV561-P50 بنية قناة الإخراج الرقمي المعزولة لفصل دوائر التبديل على جانب الحقل عن واجهة اللوحة الخلفية للتحكم. يقلل تصميم العزل من انتشار العابر بين دوائر الإخراج المتجاورة أثناء تبديل الحمل الحثي ويقلل من تداخل العودة المشتركة ضمن تجميعات الإخراج المنفصلة متعددة القنوات. تدعم وظيفة إخراج عرض النبضة المتكاملة التشغيل المنفصل المستند إلى دورة العمل، بينما يسمح وضع الإخراج التناسبي للوقت بالتعديل المباشر للملفات اللولبية والمرحلات وعناصر التحكم التناسبي المتصلة خارجيًا والتي تعمل على شبكات توزيع الطاقة الميدانية بجهد 24 فولت تيار مستمر. يتم التعامل مع توجيه الإخراج من خلال هياكل ناقل الإدخال/الإخراج لنظام التحكم الموزع (DCS) من Yokogawa مع توقيت اتصال اللوحة الخلفية المتحكم به بين المعالج ومراحل الإخراج الميداني. الأسئلة المتكررة س: هل يدعم ADV561-P50 التبديل السريع أثناء التشغيل؟ج: تعتمد قابلية استبدال الوحدة على بنية محطة التحكم Yokogawa المثبتة وتكوين التكرار النشط لوحدة التحكم. يجب التحقق من سلوك حالة الإخراج الميداني أثناء الإدخال/الإزالة مقابل دليل النظام المعمول به قبل الاستبدال المباشر. س: ما نوع الأحمال الميدانية التي يمكن توصيلها بمخرجات الرقمية؟ج: الوحدة مخصصة للأجهزة الميدانية المنفصلة بجهد 24 فولت تيار مستمر مثل المرحلات الوسيطة، والصمامات اللولبية، وأجهزة الإنذار، وواجهات المشغلات المنفصلة المتوافقة مع تصنيف إخراج الوحدة. س: هل قنوات الإخراج معزولة كهربائيًا عن بعضها البعض؟ج: الوحدة محددة كوحدة إخراج رقمية معزولة. يتم تطبيق العزل لتقليل نقل التداخل الكهربائي بين دوائر الإخراج على جانب الحقل والإلكترونيات الداخلية للنظام. إرشادات التركيب الميداني تحقق من قطبية الجهد الميداني الخارجي قبل تنشيط أطراف الإخراج. افصل أسلاك الإخراج الرقمي عن كابلات الإشارة التناظرية لتقليل اقتران ضوضاء التبديل. استخدم تأريض الدرع عند نقطة تأريض واحدة محددة داخل خزانة التحكم. تأكد من تركيب أجهزة قمع الحث عبر ملفات المرحلات وأحمال الملفات اللولبية حيثما ينطبق ذلك. حافظ على عزم ربط الأطراف وفقًا لإجراءات تركيب خزانة Yokogawa. تأكد من محاذاة موصل اللوحة الخلفية قبل إدخال الوحدة في تجميع رف الإدخال/الإخراج. قم بإجراء التحقق من الحلقة لجميع قنوات الإخراج بعد التشغيل أو استبدال الوحدة.
$200.00 $100.00
-

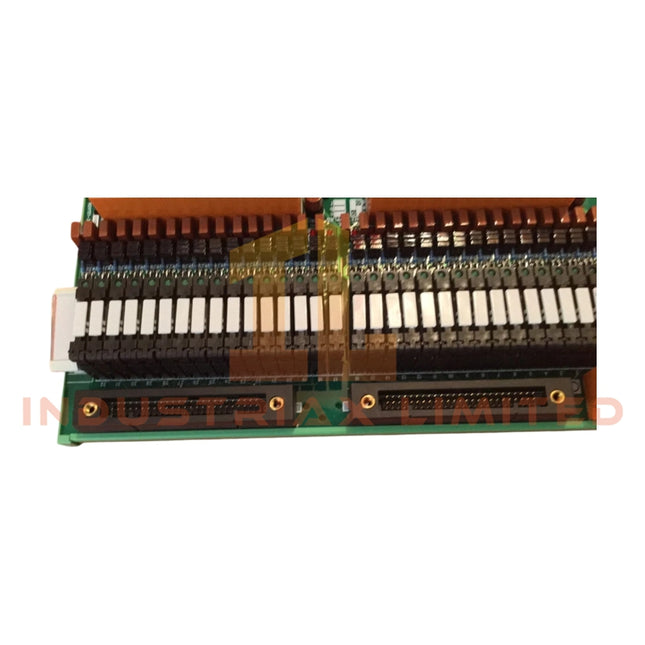

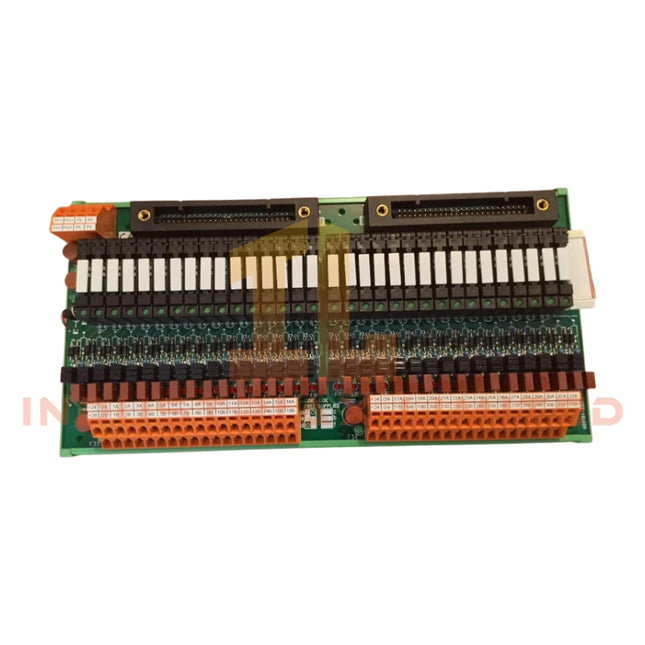

Yokogawa وحدة إدخال رقمي طراز Yokogawa ADV151-DI32 32 قناة
وحدة الإدخال الرقمي Yokogawa ADV151-DI32 تم تكوين وحدة Yokogawa ADV151-DI32 (وحدة الإدخال الرقمي ADV151) لاكتساب إشارة الإدخال الرقمي في شبكات التحكم المستندة إلى Yokogawa FIO، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لمعالجة إشارة المجال المنفصلة بجهد 24 فولت تيار مستمر من خلال 32 قناة إدخال مستقلة. تجزئة اللاحقة ومصفوفة النموذج تشير الوثائق المرفقة إلى التعيين الثابت للوحدة ADV151-DI32 فقط. لم يتم تحديد أي تخصيص لاحقة إضافي أو مصفوفة مراجعة أو تجزئة رمز خيار في المواد المقدمة. المواصفات الفنية للأجهزة المعلمة المواصفات النموذج ADV151-DI32 العلامة التجارية Yokogawa نوع المنتج وحدة الإدخال الرقمي عدد القنوات 32 نوع إشارة الإدخال تلامس جاف أو إدخال جهد نطاق جهد الإدخال 24 فولت تيار مستمر وقت الاستجابة استجابة سريعة لاكتساب الإشارة في الوقت الحقيقي درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية طريقة التركيب تركيب نظام FIO المعياري توافق النظام منصة التحكم Yokogawa FIO نوع العزل هندسة القناة المصممة للتوصيل الصناعي للإشارة المنفصلة الأصل اليابان عزل القناة ومعالجة إشارة DCS تعمل وحدة ADV151-DI32 ضمن بنى التحكم الموزعة من Yokogawa باستخدام اكتساب إشارة مجال منفصلة بجهد 24 فولت تيار مستمر. يهدف تجميع القنوات وتكييف الإشارة الداخلية إلى تقليل الانتقالات الخاطئة للحالة الناتجة عن الضوضاء الكهربائية على الكابلات الطويلة. تدعم معالجة الإدخال مراقبة حالة التلامس الجاف والكشف عن حالة الجهد من مصادر خارجية المرتبطة عادة ببادئات المحركات، وموصلات التغذية الراجعة للمرحلات، ومفاتيح التحديد، ومخرجات المرحلات الوسيطة. يجب أن تتبع إنهاء الدرع وإدارة المرجع المشترك ممارسات تأريض الخزانة المحددة للنظام الفرعي FIO المرتبط. في منشآت DCS متعددة الوحدات، يوصى بالفصل بين أسلاك الإدخال المنفصلة وكابلات الحلقات التناظرية لتقليل الاقتران الحثي من أحمال التبديل والموصلات عالية التيار. الأسئلة المتداولة س: هل تدعم ADV151-DI32 مدخلات التلامس الجاف فقط؟ج: لا. تدعم الوحدة كلاً من مدخلات التلامس الجاف وإشارات الإدخال المنفصلة القائمة على الجهد ضمن نطاق التشغيل المحدد 24 فولت تيار مستمر. س: هل يمكن توجيه أسلاك إدخال المجال في نفس صينية الكابلات مثل موصلات طاقة التيار المتردد عالية التيار؟ج: يتم تجنب التوجيه المتوازي مع الموصلات عالية التيار بشكل عام في خزانات التحكم الصناعية. يوصى بالتوجيه المنفصل أو الكابلات المحمية لتقليل الضوضاء العابرة المستحثة على قنوات الإدخال الرقمية. س: هل يدعم الاستبدال الساخن أثناء تشغيل النظام؟ج: لا تحدد المواد المرفقة صراحة إمكانية التبديل السريع. يجب أن تتبع إجراءات الاستبدال وثائق صيانة وحدة التحكم Yokogawa النشطة ورف FIO قبل إزالة الوحدة أو إدخالها. إرشادات التثبيت الميداني تحقق من قطبية مصدر المجال 24 فولت تيار مستمر قبل تنشيط أطراف الإدخال. استخدم كابل إشارة محمي حيث تتعرض المدخلات المنفصلة لمشغلات التردد المتغير، أو مجموعات الملامسات، أو أجهزة التبديل الحثية. حافظ على الفصل بين أسلاك التحكم منخفضة المستوى وموصلات توزيع التيار المتردد داخل خزانات التجميع. تأكد من قيم عزم الربط الطرفية وفقًا لدليل تثبيت Yokogawa المعمول به قبل التشغيل. افحص استمرارية التأريض بين نقاط تأريض الخزانة وقضبان إنهاء الدرع الميدانية قبل بدء التشغيل. قم بتسمية جميع قنوات المجال بشكل متسق مع قاعدة بيانات تخصيص الإدخال/الإخراج لوحدة التحكم لمنع أخطاء التشغيل العابرة للقنوات.
$200.00 $100.00
-

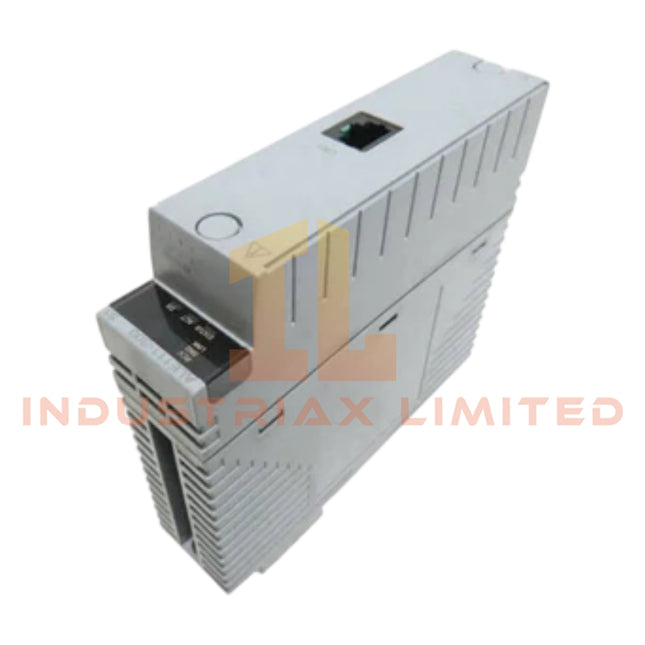

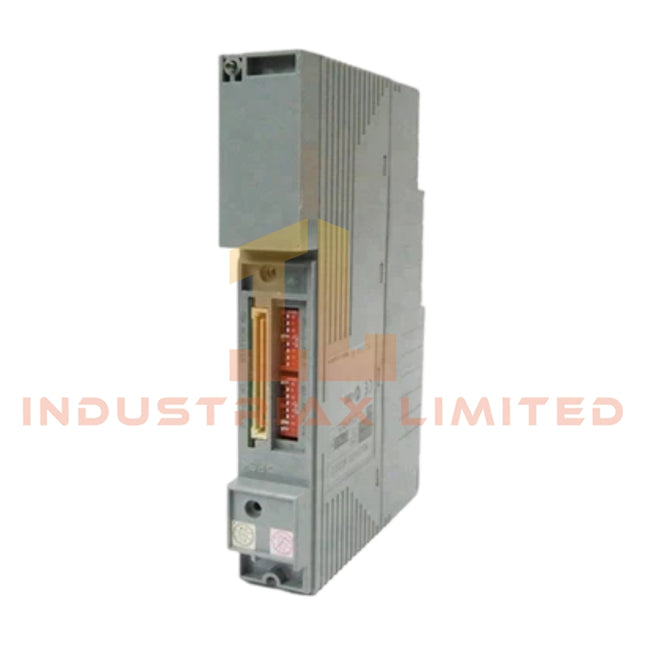

Yokogawa وحدة الإخراج الرقمي Yokogawa ADV551-DO32
وحدة الخرج الرقمي Yokogawa ADV551-DO32 تم تكوين وحدة Yokogawa ADV551-DO32 (وحدة الخرج الرقمي ADV551) لتنفيذ إشارة الخرج الرقمي في شبكات تحكم Yokogawa FIO، وتوفر تبديلاً كهربائيًا مباشرًا عبر 32 قناة خرج معزولة لمهام التحكم الموزع في العمليات وربط الإدخال/الإخراج. مواصفات الأجهزة المعلمة المواصفات النموذج ADV551-DO32 العلامة التجارية Yokogawa نوع المنتج وحدة خرج رقمي عدد القنوات 32 نوع إشارة الخرج غاطسة أو مصدرية نطاق جهد الخرج 24 فولت تيار مستمر وقت الاستجابة تشغيل تبديل عالي السرعة وظائف التشخيص اكتشاف الدائرة المفتوحة والدائرة القصيرة دعم التبديل السريع (Hot Swap) مدعوم درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية توافق النظام أنظمة Yokogawa FIO طريقة التركيب وحدة مثبتة على اللوحة الخلفية (Backplane) نوع العزل عزل تشخيص القناة المنشأ اليابان عزل القنوات وسلامة إشارة نظام التحكم الموزع (DCS) تعمل الوحدة ضمن بنى تحكم Yokogawa الموزعة باستخدام تنفيذ خرج رقمي مفصول القنوات لتقليل انتشار الأعطال بين نقاط الخرج المتجاورة. ويتحقق المراقبة التشخيصية باستمرار من اتساق حالة الخرج مقابل ظروف المنطق المطلوب. تدعم ADV551-DO32 الاندماج المباشر في هياكل اتصال اللوحة الخلفية لـ FIO حيث يكون توقيت تحديث الخرج المحدد ضروريًا للتشابك العملي، وتبديل المشغلات، وإرسال أوامر المرحلات. وتساعد مراقبة حالة الخرج موظفي الصيانة أثناء التحقق من الحلقات وإجراءات التحقق من توصيلات الأسلاك الميدانية. الأسئلة المتكررة س: هل تدعم ADV551-DO32 الاستبدال السريع أثناء التشغيل؟ج: نعم. تدعم الوحدة الاستبدال السريع في أنظمة Yokogawa FIO المتوافقة دون الحاجة إلى إيقاف تشغيل وحدة التحكم بالكامل. س: ما هو نوع تكوين الخرج الميداني المدعوم؟ج: تدعم الوحدة كلا من تكوينات الخرج الرقمي الغاطسة والمصدرية التي تعمل بجهد 24 فولت تيار مستمر. س: هل تتوفر تشخيصات مدمجة لأعطال الأسلاك الميدانية؟ج: نعم. تتضمن الوحدة وظائف اكتشاف الدائرة المفتوحة والدائرة القصيرة لتشخيص قنوات الخرج. إرشادات التركيب الميداني تحقق من قطبية التغذية الميدانية قبل تنشيط أطراف الخرج. افصل أسلاك الخرج الرقمي عن كابلات الإشارة التناظرية لتقليل الضوضاء الكهربائية المحفزة. استخدم الكابلات الميدانية المحمية عند توجيه المخارج بالقرب من محركات التردد المتغير أو مغذيات المحركات عالية التيار. تأكد من محاذاة موصل اللوحة الخلفية قبل إدخال الوحدة أو إزالتها من تجميع الرف. حافظ على استمرارية التأريض الصحيح للخزانة بين لوحة التحكم وقضيب DIN ونقاط تصريف درع الإنهاء الميداني. قم بإجراء التحقق من حالة القناة بعد التشغيل للتأكد من سلوك الخرج الغاطس أو المصدري الصحيح.
$200.00 $100.00
-

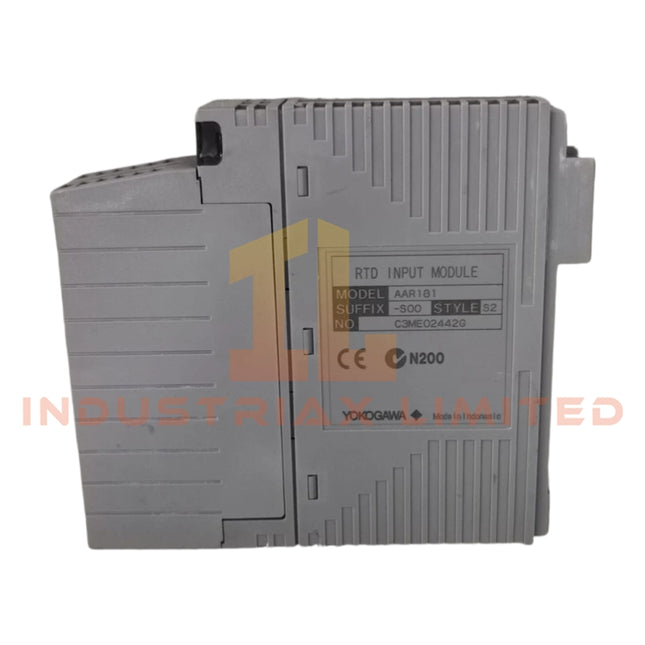

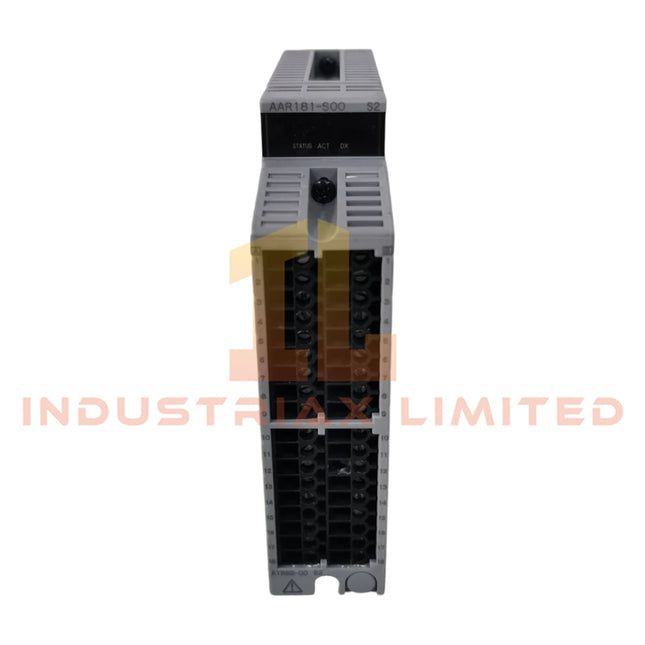

Yokogawa وحدات الإدخال التناظرية AAR181-S00 | وحدة إدخال Yokogawa RTD
وحدة إدخال Yokogawa AAR181-S00 RTD تم تكوين وحدة Yokogawa AAR181-S00 (وحدة إدخال AAR181 RTD) لاكتساب إشارة RTD في بنيات CENTUM وأنظمة DCS ذات الصلة، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لـ 16 قناة إدخال درجة حرارة معزولة مع تحويل استشعار قائم على المقاومة. تفكيك اللاحقة ومصفوفة النموذج مقطع الرمز الوصف AAR181 وحدة إدخال RTD التناظرية -S النوع القياسي 0 رمز خيار ثابت 0 النوع الأساسي مواصفات الأجهزة المعلمة المواصفات النموذج AAR181-S00 العلامة التجارية Yokogawa نوع المنتج وحدة إدخال RTD نوع الإدخال إدخال RTD تناظري قنوات الإدخال 16 قناة معزولة نطاق الإدخال -200 درجة مئوية إلى 800 درجة مئوية الدقة +/-0.2 درجة مئوية أقصى مقاومة إدخال 2 ميغا أوم عزل الإشارة قناة إلى قناة معزولة البروتوكولات المدعومة Modbus, PROFIBUS DP المنشأ اليابان عزل القناة ومعالجة إشارة العملية تقوم الوحدة بتطبيق عزل قناة إلى قناة لدوائر اكتساب RTD لتقليل انتشار حلقات التأريض بين نقاط استشعار درجة الحرارة المستقلة. يتم الحفاظ على حدود العزل بين أقسام الإدخال الميدانية ودوائر المعالجة الداخلية أثناء تحويل المقاومة إلى درجة الحرارة. تدعم AAR181-S00 التكامل مع طبقات اتصال التحكم في العمليات الموزعة من خلال مسارات واجهة Modbus و PROFIBUS DP. يتم تنفيذ معالجة إشارة RTD لكل قناة معزولة، مما يسمح بالمراقبة المتزامنة للعديد من أجهزة الكشف عن درجة حرارة المقاومة دون اعتماد مشترك على العودة التناظرية. الأسئلة المتكررة س: هل تدعم AAR181-S00 التوصيل المباشر لـ RTD بدون محولات إشارة خارجية؟ج: نعم. تم تصميم الوحدة لاكتساب إدخال RTD المباشر ومعالجة تحويل درجة الحرارة الداخلية. س: هل جميع قنوات RTD الـ 16 معزولة كهربائيًا عن بعضها البعض؟ج: نعم. تحدد المواصفات المقدمة الوحدة كوحدة إدخال RTD معزولة بـ 16 قناة مع بنية عزل القنوات. س: ما هي ممارسات التركيب الموصى بها لتوجيه كابل إشارة RTD؟ج: يجب فصل كابلات إدخال RTD عن الأسلاك عالية الجهد وأسلاك محركات التردد المتغير. يجب إنهاء تأريض الدرع وفقًا لمخطط تأريض خزانة التحكم لتقليل الضوضاء المستحثة على إشارات المقاومة منخفضة المستوى. إرشادات التثبيت الميداني قم بتثبيت الوحدة فقط بعد التأكد من توافق فتحة اللوحة الخلفية مع حامل التحكم Yokogawa المستهدف. استخدم كابل تمديد RTD مجدول ومدرع لإنهاء المستشعر الميداني. تجنب التوجيه الموازي لكابلات تغذية المحرك، أو ملفات التتابع، أو موصلات الطاقة التبديلية. تحقق من عزم الدوران الطرفي وفقًا لإجراءات تجميع الخزانة قبل التنشيط. تأكد من اتساق نوع عنصر RTD عبر جميع القنوات المكونة قبل تشغيل النظام. حافظ على ظروف تدفق هواء نظيفة في الخزانة لمنع تراكم الحرارة الموضعي حول أقسام الإدخال/الإخراج الكثيفة.
$200.00 $100.00
-

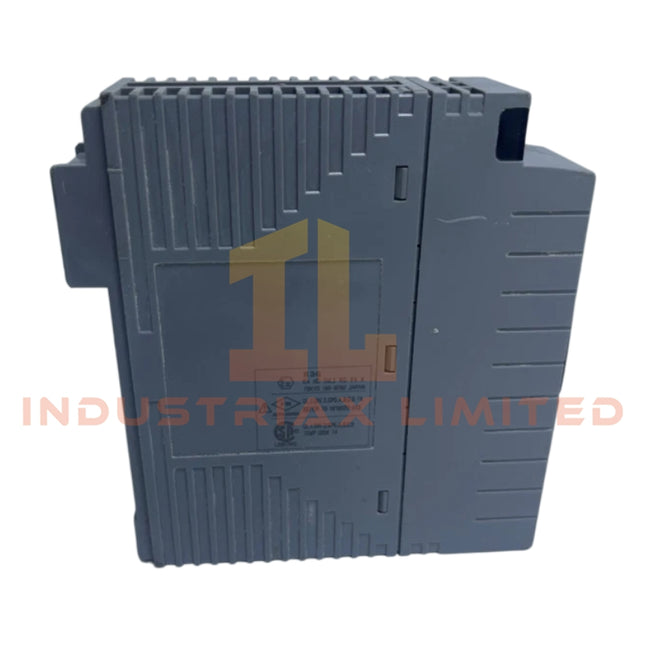

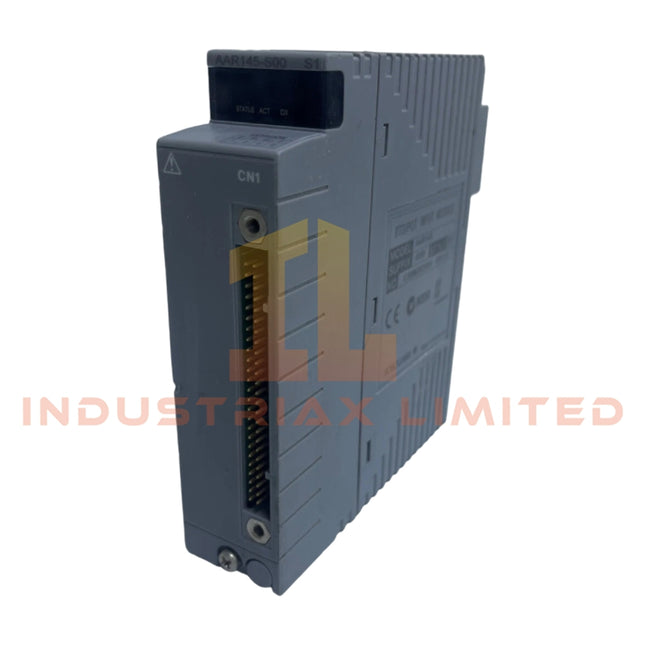

Yokogawa وحدات إدخال تناظرية | وحدة إدخال ثرموكبل/مقاومة حرارية طراز AAR145-S00 من Yokogawa
وحدة إدخال القنوات المعزولة من نوع TC/RTD طراز Yokogawa AAR145-S00 تُعد Yokogawa AAR145-S00 وحدة إدخال TC/RTD AAR145 الأساسية المستخدمة لتنفيذ الحصول على إشارة مزدوجة حرارية (thermocouple) ومستشعر درجة حرارة مقاومة (RTD) المعزولة عبر منصات نظام التحكم الموزع (DCS) من Yokogawa. توفر الوحدة 16 قناة إدخال تناظرية معزولة مع معالجة تحديث البيانات في 1 ثانية، وتوليد تيار إثارة RTD، وتكوين اكتشاف التلف المشترك. تفاصيل اللاحقة ومصفوفة النموذج النموذج الوصف AAR145-S00 وحدة إدخال TC/RTD بقنوات معزولة مواصفات الأجهزة المعلمة المواصفة النموذج AAR145-S00 العلامة التجارية Yokogawa نوع المنتج وحدة إدخال TC/RTD عدد قنوات الإدخال 16 قناة معزولة أنواع إشارة الإدخال مزدوجة حرارية (Thermocouple)، مستشعر درجة حرارة مقاومة (RTD) جهد الإدخال المسموح به +/-5 فولت تيار القياس RTD: 1 مللي أمبير فترة تحديث البيانات 1 ثانية اكتشاف التلف إعداد مشترك لجميع القنوات وقت اكتشاف التلف 60 ثانية المقاومة الكلية المسموح بها لمصدر الإشارة بالإضافة إلى الأسلاك 150 أوم أو أقل لكل سلك دقة تعويض الوصلة المرجعية غير قابلة للتطبيق الحد الأقصى لاستهلاك التيار 350 مللي أمبير عند 5 فولت تيار مستمر التوصيل الخارجي كابل مخصص KS8/AKB335 الوزن 0.3 كجم استهلاك الطاقة 1.75 واط اسمي عند أقصى حمل تيار المنشأ اليابان عزل القنوات وخصائص الحصول على البيانات التناظرية لنظام التحكم الموزع (DCS) يطبق AAR145-S00 عزلًا بين القنوات لدوائر الحصول على البيانات التناظرية للمزدوج الحراري (thermocouple) ومستشعر درجة حرارة المقاومة (RTD) المتصلة عبر تجميعات اللوحة الخلفية لنظام التحكم الموزع (DCS) من Yokogawa. يقلل تصميم القنوات المعزولة من نقل التداخل التوصيلي بين حلقات قياس درجة الحرارة ذات المستوى المنخفض التي تشترك في نفس البنية التحتية للخزانة. تستخدم عملية قياس RTD مصدر تيار إثارة داخلي بقوة 1 مللي أمبير لمعالجة تحويل المقاومة. يتم تنفيذ معالجة الحصول على بيانات المزدوج الحراري (thermocouple) من خلال دوائر الواجهة الأمامية التناظرية المعزولة مع معالجة مركزية لحالة التلف يمكن تهيئتها عبر جميع القنوات في وقت واحد. الأسئلة المتداولة س: هل يدعم AAR145-S00 التهيئة المستقلة لتلف كل قناة؟ج: لا. تتم تهيئة معالجة التلف بشكل جماعي لجميع القنوات وفقًا للمواصفات المقدمة. س: ما هي أقصى مقاومة للأسلاك الميدانية المسموح بها لحلقات إدخال RTD؟ج: المقاومة الكلية المسموح بها لمصدر الإشارة بالإضافة إلى الأسلاك هي 150 أوم أو أقل لكل سلك. س: هل يتم تنفيذ تعويض الوصلة الباردة داخل وحدة AAR145-S00؟ج: تحدد المواصفات دقة تعويض الوصلة المرجعية على أنها غير قابلة للتطبيق لهذا النوع من الوحدات. إرشادات التركيب الميداني قم بتوجيه أسلاك المزدوج الحراري (thermocouple) ومستشعر درجة حرارة المقاومة (RTD) بشكل منفصل عن موصلات طاقة التيار المتردد وموصلات تغذية المحرك. استخدم كابلات الأجهزة المقطوعة مع تأريض يتم توصيله بنقطة مرجعية واحدة فقط للخزانة. تحقق من اتساق القطبية على نهايات المزدوج الحراري (thermocouple) قبل تشغيل وحدة الإدخال. تجنب عزم الدوران المفرط على أطراف وصلات الكابلات المخصصة KS8/AKB335 لمنع تشوه الموصل. تأكد من أن تحميل طاقة اللوحة الخلفية للخزانة يظل ضمن حدود تيار الإمداد المسموح به 5 فولت تيار مستمر قبل إدخال الوحدة. حافظ على الفصل بين مجموعات الإشارة التناظرية الزائدة وأسلاك معدات التحويل عالية التردد.
$200.00 $100.00
-

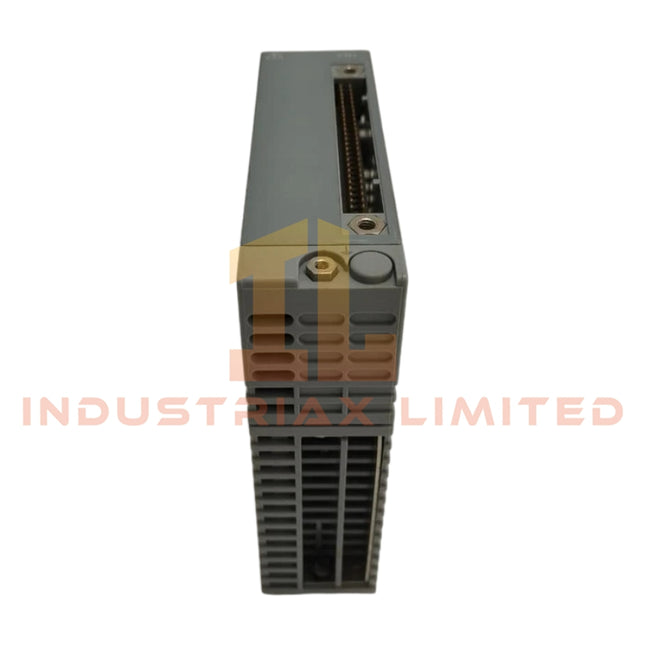

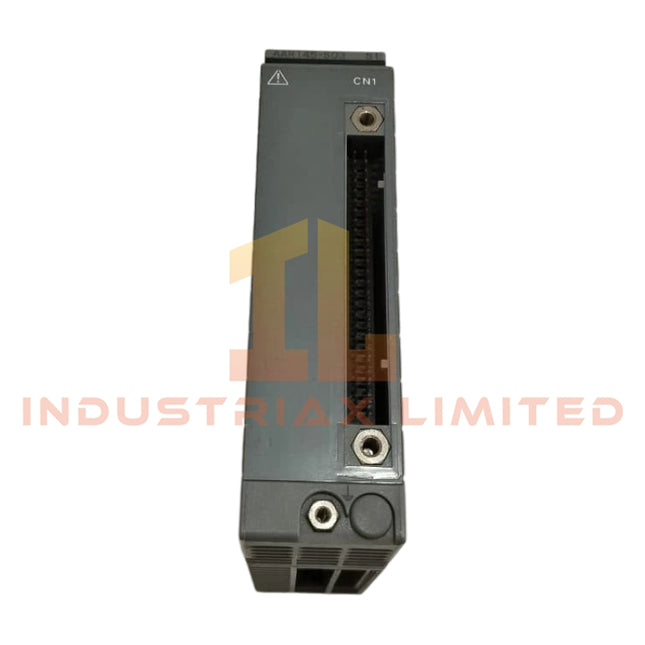

Yokogawa وحدة إدخال RTD/POT طراز AAR145-S03 من Yokogawa | وحدات الإدخال التناظرية
وحدة الإدخال Yokogawa AAR145-S03 RTD/POT تم تكوين Yokogawa AAR145-S03 (وحدة إدخال RTD/POT AAR145) لاكتساب إشارة RTD ومقياس الجهد في بنى CENTUM وبنى Yokogawa DCS ذات الصلة، وتوفر معالجة واجهة كهربائية مباشرة عبر مجموعات إدخال متعددة القنوات معزولة. تدعم الوحدة 16 قناة إدخال RTD/POT مع عزل القناة وقدرة تكوين مزدوجة التكرار لحلقات أجهزة القياس الموزعة. مواصفات الأجهزة المعلمة المواصفات الموديل AAR145-S03 العلامة التجارية Yokogawa نوع المنتج وحدة إدخال RTD/POT أنواع إشارة الإدخال RTD، مقياس الجهد توافق معيار RTD JIS C1604:1997، IEC751 عدد القنوات 16 قناة معزولة دعم التكرار تكوين مزدوج التكرار العزل عزل كهربائي بين القنوات الأبعاد 3.3 سم × 10.7 سم × 13 سم الوزن 0.3 كجم درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية الرطوبة 5% إلى 95% رطوبة نسبية غير مكثفة طريقة التركيب تركيب رف/لوحة خلفية DCS وظائف التشخيص المراقبة في الوقت الفعلي واكتشاف الأعطال الأصل اليابان خصائص العزل بين القنوات تنفذ بنية الإدخال AAR145-S03 عزلًا كهربائيًا بين قنوات الاكتساب الفردية لتقليل انتشار تداخل الوضع الشائع داخل حلقات قياس RTD ومقياس الجهد متعددة النقاط. يساعد الفصل العازل في الحفاظ على استقرار القياس أثناء ظروف الأسلاك الميدانية المختلطة التي تتضمن موازين الحرارة المؤرضة، وكابلات المستشعر المحمية، وهياكل التأريض الموزعة للخزانات. تدعم الوحدة معالجة إشارة المقاومة المباشرة وفقًا لخصائص RTD IEC751 و JIS C1604:1997. يتم تنفيذ معالجة تحويل الإدخال داخليًا من خلال دوائر اكتساب تناظرية مخصصة مرتبطة بكل مجموعة قنوات. الأسئلة المتداولة س: هل تدعم AAR145-S03 تكوينات التثبيت المتكرر؟ج: نعم. تدعم الوحدة ترتيبات التكوين المزدوج التكرار ضمن بنى أنظمة التحكم المتوافقة من Yokogawa. س: هل جميع قنوات الإدخال الـ 16 معزولة كهربائيًا عن بعضها البعض؟ج: تحدد مواصفات الوحدة بنية قناة معزولة تهدف إلى تقليل التداخل الكهربائي بين دوائر RTD ومقياس الجهد المتصلة. س: هل يمكن للوحدة قبول أجهزة إدخال مقياس الجهد مباشرة بدون محولات إشارة خارجية؟ج: نعم. تم تصميم الوحدة لمعالجة إدخال إشارة RTD و POT مباشرة دون الحاجة إلى أجهزة تحويل تناظرية خارجية منفصلة. إرشادات التثبيت الميداني استخدم كابلات الأجهزة المزدوجة المجدولة المحمية لمسارات أسلاك RTD ومقياس الجهد. حافظ على فصل مادي بين أسلاك الإشارة التناظرية منخفضة المستوى وموصلات طاقة التيار المتردد داخل خزانات التحكم. قم بإنهاء حماية الكابل عند نقطة تأريض مرجعية واحدة لتقليل دوران تيار الحلقة الأرضية. تحقق من استمرارية سلك RTD ومقاومة العزل قبل الإنهاء الميداني لتجميع طرف الوحدة. تجنب التوجيه الموازي لكابلات خرج محرك التردد المتغير أو موصلات التبديل عالية التيار. تأكد من بقاء درجة حرارة الخزانة المحيطة ضمن نطاق التشغيل المحدد من -20 درجة مئوية إلى +60 درجة مئوية. أثناء التثبيت المتكرر، تأكد من اتساق معالجة الفتحة وتعيين اللوحة الخلفية قبل تنشيط الرف.
$200.00 $100.00
-

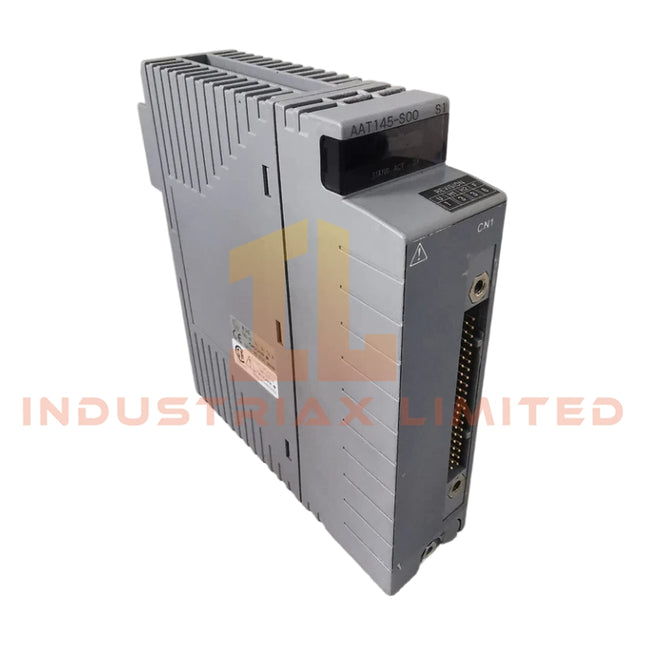

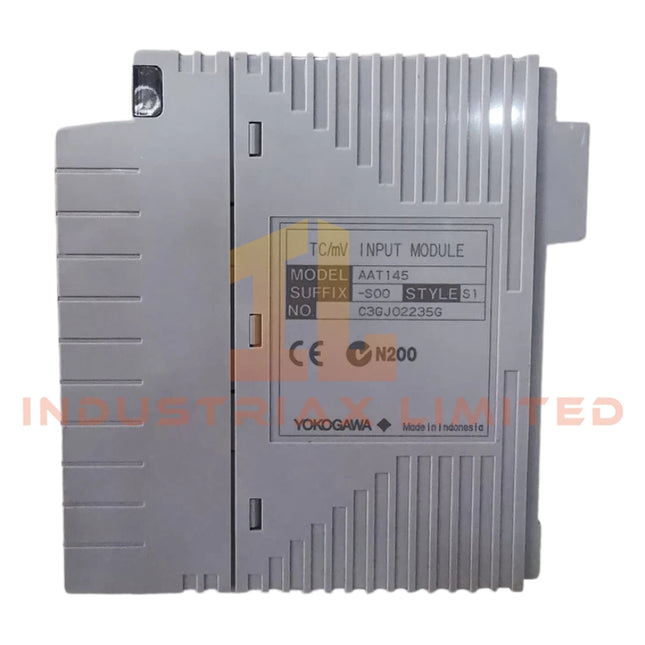

Yokogawa AAT145-S00 وحدة إدخال Yokogawa TC/RTD | وحدات الإدخال التناظري
وحدة إدخال Yokogawa AAT145-S00 TC/RTD تم تكوين Yokogawa AAT145-S00 (وحدة إدخال AAT145 TC/RTD) للحصول على إشارات المزدوجات الحرارية (thermocouple) ومقاومات درجة الحرارة (RTD) وإشارات مقياس الجهد الكهربائي (potentiometer) في بيئات التحكم الموزعة من سلسلة CENTUM، وتوفر هذه الوحدة تنفيذًا فيزيائيًا/كهربائيًا مباشرًا من خلال 16 قناة إدخال تناظرية معزولة مع إمكانية اختيار الإشارة لكل قناة. توضيح اللاحقة ومصفوفة النموذج النموذج الوصف AAT145-S00 وحدة إدخال معزولة 16 قناة لـ TC/RTD/POT AAT145 تسمية منصة وحدة إدخال TC/RTD الأساسية المواصفات الفنية للأجهزة المعلمة المواصفات النموذج AAT145-S00 العلامة التجارية Yokogawa نوع المنتج وحدة إدخال TC/RTD قنوات الإدخال 16 قناة معزولة إشارة الإدخال - ملي فولت -100 إلى 150 ملي فولت، -20 إلى 80 ملي فولت إشارة الإدخال - RTD JIS C1604:1997، IEC751:1995 Pt100، نوع 3 أسلاك إشارة الإدخال - POT المقاومة الكلية 100 أوم إلى 10 كيلو أوم مقاومة المدى 50% أو أكبر من المقاومة الكلية اختيار إشارة القناة يمكن اختيار TC/mV بشكل فردي لكل قناة؛ يمكن اختيار RTD/POT بشكل فردي لكل قناة جهد الإدخال المسموح به +/- 5 فولت جهد التحمل من الإدخال إلى النظام: 500 فولت تيار متردد لمدة دقيقة واحدة؛ البطاقة الواحدة 1500 فولت تيار متردد لمدة دقيقة واحدة جهد عزل القناة 200 فولت تيار متردد بين القنوات لمدة دقيقة واحدة مقاومة الإدخال 1 ميجا أوم أو أكبر، عند التشغيل/الإيقاف الدقة - TC +/- 40 ميكرو فولت الدقة - RTD +/- 150 ملي أوم الدقة - POT +/- 0.2% من المدى الكامل مقاومة المصدر + الأسلاك المسموح بها 100 أوم أو أقل دقة تعويض الوصلة الباردة +/- 1 درجة مئوية فترة تحديث البيانات 1 ثانية الكشف عن الاحتراق إعداد مشترك لجميع القنوات وقت الكشف عن الاحتراق 60 ثانية انحراف درجة الحرارة - TC +/- 80 ميكرو فولت/10 درجة مئوية انحراف درجة الحرارة - RTD +/- 0.3 أوم/10 درجة مئوية انحراف درجة الحرارة - POT +/- 0.4%/10 درجة مئوية استهلاك الطاقة 350 ملي أمبير عند 5 فولت تيار مستمر كحد أقصى الاتصال الخارجي كابل KS1 مخصص الوزن 0.3 كجم المنشأ اليابان العزل بين القنوات وتعويض الوصلة الباردة تطبق الوحدة عزلًا غلفانيًا بين جميع قنوات الإدخال الـ 16 لتقليل انتشار تداخل الوضع المشترك عبر حلقات قياس المزدوجات الحرارية و RTD المختلطة. تم تصنيف عزل الإدخال إلى النظام عند 500 فولت تيار متردد للتشغيل القياسي و 1500 فولت تيار متردد لظروف اختبار البطاقة الواحدة. يتم تطبيق تعويض الوصلة الباردة المتكامل لمعالجة قياس المزدوجات الحرارية مع الحفاظ على دقة التعويض ضمن +/- 1 درجة مئوية. تدعم الوحدة تعيينًا مستقلاً للقناة بين أوضاع TC/mV و RTD/POT، مما يسمح بنشر المستشعرات المختلطة على بطاقة واحدة دون الحاجة إلى أجهزة تحويل خارجية. الأسئلة المتكررة س: هل يدعم AAT145-S00 تكوينات الإشارة المختلطة على نفس الوحدة؟ج: نعم. يمكن تكوين كل قناة بشكل فردي لتشغيل إدخال TC/mV أو إدخال RTD/POT. س: ما هو سلوك التعامل مع الاحتراق المطبق على هذه الوحدة؟ج: يتم تكوين الكشف عن الاحتراق بشكل جماعي لجميع القنوات. يتم تحديد وقت الكشف بـ 60 ثانية. س: هل جميع القنوات معزولة كهربائيًا عن بعضها البعض؟ج: نعم. توفر الوحدة قنوات إدخال معزولة بجهد تحمل من قناة إلى قناة يبلغ 200 فولت تيار متردد لمدة دقيقة واحدة. إرشادات التثبيت في الموقع استخدم كابلات الأجهزة الموصلة درعياً لجميع أسلاك المزدوجات الحرارية وإشارات الملي فولت ذات المستوى المنخفض. قم بإنهاء درع الكابل عند نقطة تأريض واحدة على جانب خزانة التحكم لتقليل تداول تيار حلقة الأرض. حافظ على الفصل المادي بين أسلاك الإشارة التناظرية وموصلات الطاقة عالية الجهد داخل ممرات الكابلات وخزائن التجميع. تجنب التوجيه الموازي مع كابلات خرج العاكس أو دوائر تغذية المحرك. بالنسبة لدوائر RTD ثلاثية الأسلاك Pt100، حافظ على طول موصل متساوٍ ونوع موصل متطابق عبر جميع الأسلاك الثلاثة لتقليل تأثيرات اختلال المقاومة أثناء حساب درجة الحرارة. تحقق من تثبيت موصل الكابل المخصص KS1 قبل تشغيل الوحدة. لا تطبق جهدًا خارجيًا يتجاوز +/- 5 فولت على أي قناة إدخال تناظرية.
$200.00 $100.00
-

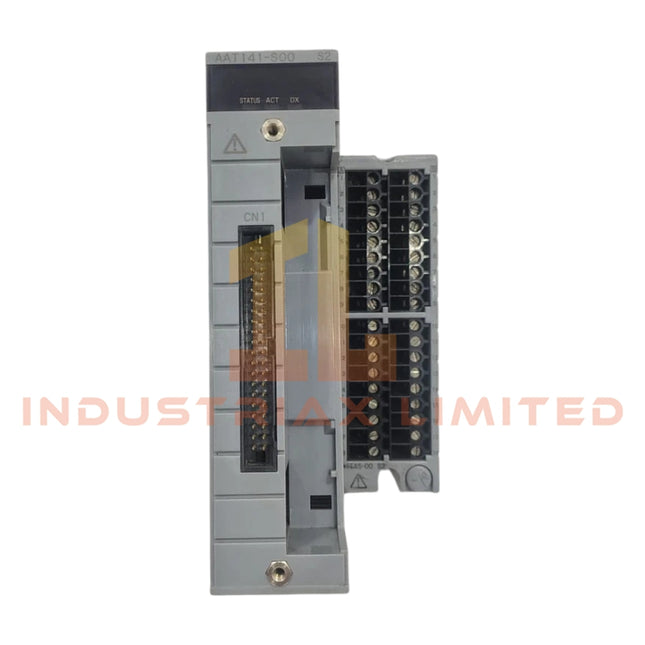

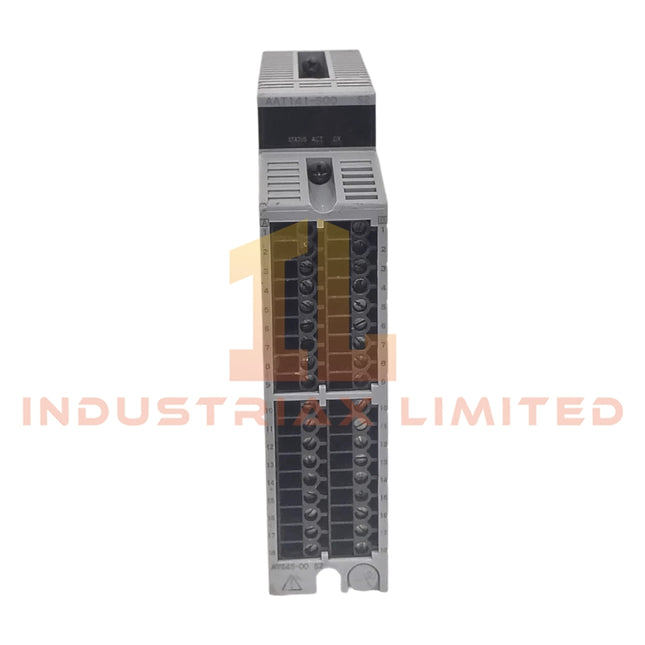

Yokogawa وحدة إدخال الحرارية/المقاومة AAT141-S00 Yokogawa | وحدات الإدخال التناظرية
وحدة إدخال Yokogawa AAT141-S00 TC/RTD تم تكوين وحدة إدخال Yokogawa AAT141-S00 (وحدة إدخال AAT141 TC/RTD) لاكتساب إشارات المزدوج الحراري والميليفولت ومقاومة درجة الحرارة (RTD) في معماريات CENTUM و Yokogawa DCS المتوافقة، وتوفر معالجة واجهة كهربائية مباشرة عبر 16 قناة إدخال تناظرية معزولة. تفسير اللاحقة ومصفوفة النموذج النموذج الوصف AAT141-S00 وحدة إدخال TC/RTD مع 16 قناة إدخال معزولة AAT141 منصة وحدة الإدخال التناظرية الأساسية TC/RTD المواصفات الفنية المعلمة المواصفات النموذج AAT141-S00 العلامة التجارية Yokogawa المنشأ اليابان نوع المنتج وحدات إدخال TC/RTD قنوات الإدخال 16 قناة معزولة إشارات الإدخال المدعومة المزدوج الحراري، mV، RTD معايير المزدوج الحراري JIS C1602:1995، IEC 584:1995 نطاقات إدخال mV -100 إلى 150 ملي فولت، -20 إلى 80 ملي فولت نوع RTD Pt100، 3 أسلاك معايير RTD JIS C1604:1997، IEC 751:1995 جهد الإدخال المسموح به +/-5 فولت الجهد المقاوم 1500 فولت تيار متردد لمدة دقيقة واحدة بين الإدخال والنظام مقاومة الإدخال 2 ميغا أوم أو أكبر (تشغيل/إيقاف التشغيل) دقة المزدوج الحراري +/-30 ميكرو فولت دقة ملي فولت +/-80 ميكرو فولت (-100 إلى 150 ملي فولت)، +/-30 ميكرو فولت (-20 إلى 80 ملي فولت) مقاومة مصدر الإشارة المسموح بها 1000 أوم أو أقل تأثير مقاومة مصدر الإشارة +/-20 ميكرو فولت دقة تعويض الوصلة المرجعية ضمن +/-1 درجة مئوية تيار قياس RTD 1 مللي أمبير انحراف درجة الحرارة +/-80 ميكرو فولت/10 درجة مئوية، +/-30 ميكرو فولت/10 درجة مئوية، RTD: +/-120 مللي أوم/10 درجة مئوية فترة تحديث البيانات ثانية واحدة اكتشاف الاحتراق قابل للاختيار بين أعلى/أسفل وقت اكتشاف الاحتراق 60 ثانية تكوين القناة إعداد جماعي لجميع القنوات استهلاك الطاقة 450 مللي أمبير عند 5 فولت تيار مستمر كحد أقصى التوصيل الخارجي طرف توصيل ضغط الوزن 0.2 كجم درجة حرارة التشغيل غير محدد في البيانات الموردة عزل القنوات وتعويض الوصلة الباردة تقوم الوحدة بتنفيذ عزل من قناة إلى قناة لاكتساب إشارات درجة الحرارة منخفضة المستوى. يبلغ معدل العزل بين إدخال المجال ودوائر النظام 1500 فولت تيار متردد لمدة دقيقة واحدة. تشتمل معالجة المزدوج الحراري على تعويض داخلي للوصلة المرجعية مع الحفاظ على دقة التعويض ضمن +/-1 درجة مئوية. بالنسبة للتركيبات ذات الإشارات المختلطة التي تستخدم أجهزة إرسال المزدوج الحراري والمليفولت منخفضة المستوى، يجب أن تظل استمرارية الدرع وتوجيه المرجع المؤرض متسقًا عبر جميع القنوات الـ 16 لتقليل انحراف الإزاحة المستحث. تقبل الوحدة تعريفات معايير المزدوج الحراري JIS و IEC دون الحاجة إلى أجهزة تحويل إشارة خارجية. الأسئلة المتكررة س: هل يدعم AAT141-S00 تكوين الاحتراق الفردي لكل قناة؟ج: لا. يتم تطبيق إعدادات اكتشاف الاحتراق بشكل جماعي عبر جميع القنوات. س: ما هو تكوين أسلاك RTD المدعوم من قبل الوحدة؟ج: تدعم الوحدة مدخلات Pt100 RTD باستخدام طريقة توصيل بـ 3 أسلاك متوافقة مع JIS C1604:1997 و IEC 751:1995. س: هل يلزم وجود أجهزة تعويض الوصلة الباردة الخارجية لمدخلات المزدوج الحراري؟ج: لا. يتم دمج تعويض الوصلة المرجعية الداخلية ضمن دوائر الوحدة. إرشادات التركيب الميداني وجه أسلاك المزدوج الحراري و RTD بشكل منفصل عن موصلات طاقة التيار المتردد وكابلات محرك المحركات. استخدم كابلات الأجهزة الموصلة للدرع لجميع مدخلات ملي فولت منخفضة المستوى والمزدوج الحراري. قم بإنهاء دروع الكابلات عند نقطة تأريض واحدة لخزانة التحكم لمنع تيارات الحلقة الأرضية. تحقق من توازن مقاومة أسلاك Pt100 قبل الإنهاء الميداني لتقليل إزاحة القياس. حافظ على عزم ربط طرفي ثابت عبر توصيلات مشابك الضغط لمنع تقلب الإشارة المتقطع. تأكد من قطبية الإدخال قبل التشغيل، خاصة على قنوات ملي فولت التي تعمل بالقرب من جهد مرجع الصفر.
$200.00 $100.00
-
Bently Nevada بطاقة إدخال الإشارة/الطاقة من بنتلي نيفادا 102618-01
بطاقة إدخال الإشارة/الطاقة Bently Nevada 102618-01 تعمل بطاقة إدخال الإشارة/الطاقة Bently Nevada 102618-01، والمُفهرسة أيضًا باسم 102618-01، كمكون أجهزة مخصص لتوزيع الإشارة وطاقة التيار المتردد داخل أنظمة Bently Nevada الخلفية لمراقبة الآلات. تدير الوحدة إمداد الطاقة الكهربائية الواردة واستمرارية واجهة الإشارة لتجميعات المراقبة المثبتة على الرف والتي تعمل في ظروف تردد إدخال 220 فولت تيار متردد. مواصفات الأجهزة المعلمة المواصفة الموديل 102618-01 العلامة التجارية Bently Nevada نوع الوحدة بطاقة إدخال إشارة/طاقة وظيفة النظام وحدة طاقة وإشارة جهد الإدخال 220 فولت تيار متردد تردد الإدخال 50/60 هرتز استهلاك التيار 0.15 أمبير استهلاك الطاقة حوالي 33 فولت أمبير الوزن 0.8 كجم الأبعاد 2.6 × 25.3 × 24 سم المنشأ غير محدد درجة حرارة التشغيل غير محددة طريقة التركيب تجميع بطاقة مثبتة على رف التحقق من جهد الفجوة وسلوك عزل الإشارة تدعم بطاقة الإدخال 102618-01 ظروف نقل الإشارة المستقرة المطلوبة لدوائر مراقبة محول القرب المستخدمة في بنى TSI. تؤثر خصائص استمرارية الإشارة بشكل مباشر على استقرار معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة بالنسبة لأهداف مرجع -10 فولت تيار مستمر القياسية. تقلل ممارسات العزل على مستوى البطاقة من انتشار التداخل بين قنوات المراقبة المتجاورة أثناء الاهتزاز المتزامن للعمود واكتساب الموضع المحوري. يساعد الفصل بين مسارات إمداد التيار المتردد ومسارات إشارة محول الطاقة منخفضة المستوى في الحفاظ على اتساق قياس ديناميكية الدوار أثناء ظروف تحميل الآلات العابرة. نظافة موصل اللوحة الخلفية واستمرارية التأريض منخفضة المقاومة مطلوبة لمنع اقتران الضوضاء الشائعة في دوائر مراقبة القرب. الأسئلة المتداولة س: هل يمكن إدخال أو إزالة الوحدة 102618-01 في ظل ظروف الرف المكهرب؟ج: لم يتم تحديد إمكانية التبديل السريع في الوثائق المقدمة. يوصى بعزل طاقة الرف قبل الإدخال أو الإزالة ما لم يسمح دليل النظام المرتبط صراحةً بإجراءات الاستبدال المباشر. س: ما هو مصدر الطاقة الكهربائية المطلوب لتشغيل الوحدة؟ج: تم تحديد الوحدة للعمل بجهد إدخال 220 فولت تيار متردد عند 50/60 هرتز مع سحب تيار تقريبي يبلغ 0.15 أمبير. س: هل تتطلب الوحدة ممارسات تأريض الدرع لتوصيل أسلاك الإشارة؟ج: تعد الكابلات إشارة محمية ذات تأريض أحادي النقطة متحكم فيه ممارسة قياسية لدوائر محول القرب لتقليل التداخل الكهربائي المستحث وانتشار حلقات التأريض. إرشادات التثبيت الميداني افحص موصلات الحافة وأسطح تزاوج اللوحة الخلفية قبل التثبيت. قد تزيد الملامسات المؤكسدة أو التلوث بالجسيمات من مقاومة الواجهة وتؤدي إلى سلوك إشارة متقطع. وجّه موصلات إمداد التيار المتردد بشكل منفصل عن كابلات تمديد محول الطاقة وأسلاك إشارة الاهتزاز منخفضة المستوى. حافظ على فصل الكابلات داخل خزائن التحكم لتقليل الاقتران الكهرومغناطيسي في قنوات المراقبة. تحقق من استمرارية تأريض الهيكل قبل تنشيط تجميع الرف. قد تؤثر مسارات التأريض غير الصحيحة على استقرار جهد الفجوة، وظروف انحياز المسبار، وسلامة مرجع الإشارة داخل حلقات مراقبة TSI.
$200.00 $100.00
-

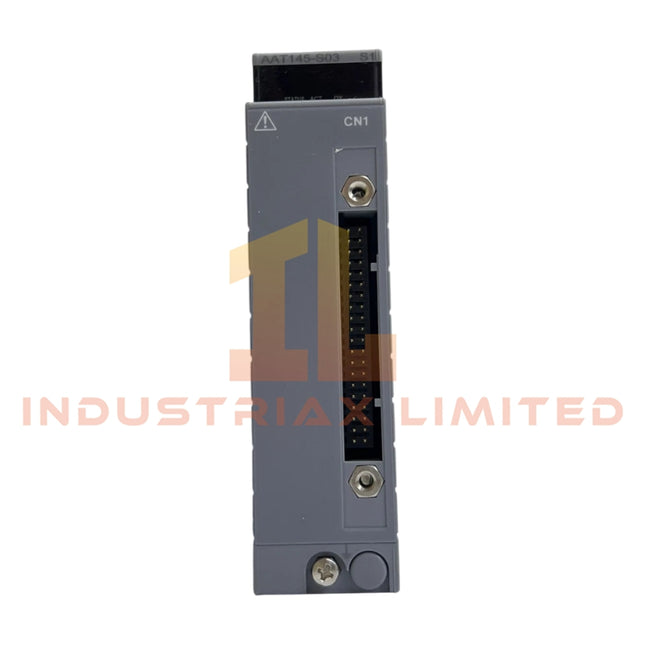

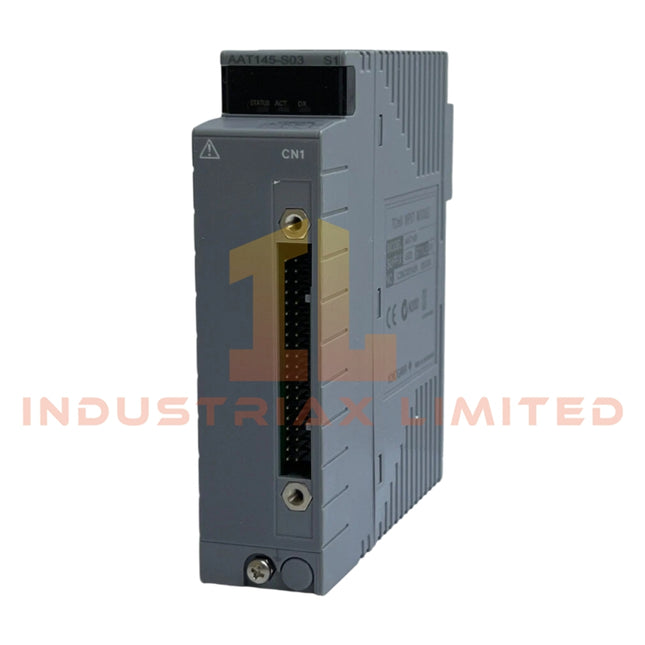

Yokogawa AAT145-S03 وحدة الإدخال التناظرية من Yokogawa: ورقة البيانات والدليل الفني
وحدة إدخال المزدوجة الحرارية/mV طراز Yokogawa AAT145-S03 تُعد Yokogawa AAT145-S03، والمُدرجة أيضًا تحت اسم AAT145-S03 كوحدة إدخال، مكونًا ماديًا مخصصًا لاكتساب إشارات المزدوجة الحرارية والفولت الميلي (mV) ضمن بنية الإدخال/الإخراج (I/O) لأنظمة التحكم الموزعة (DCS) من Yokogawa. تفكيك اللاحقة ومصفوفة النموذج AAT145: وحدة إدخال تناظري بـ 16 قناة للمزدوجة الحرارية/mVS03: مراجعة الأجهزة / معرف متغير التكوين (لم يتم توفير تجزئة إضافية من المصنع في بيانات المصدر) المواصفات الفنية المعلمة المواصفات طراز العلامة التجارية Yokogawa AAT145-S03 المنشأ اليابان (مجموعة تصنيع يوكوجاوا) الوزن تقريبًا 0.35 كجم الأبعاد غير محددة درجة حرارة التشغيل -20 إلى 70 درجة مئوية استهلاك الطاقة ~500 مللي أمبير عند 5 فولت تيار مستمر داخلي قنوات الإدخال 16 قناة معزولة (وضع 15 قناة مع MTC/TETC) أنواع الإدخال المزدوجات الحرارية JIS (R, J, K, E, T, B, S, N), -100 إلى 150 mV العزل 500 فولت تيار متردد من قناة إلى قناة ومن الوحدة إلى الأرض (دقيقة واحدة) تعويض الوصلة الباردة (CJC) تعويض الوصلة الباردة مدمج عزل قناة يوكوجاوا وبنية معالجة تعويض الوصلة الباردة (CJC) تُطبق Yokogawa AAT145-S03 فصلًا كهربائيًا من قناة إلى قناة بمستوى تحمل 500 فولت تيار متردد، مما يقلل من الاقتران الكهربائي بين القنوات أثناء اكتساب الإشارة الحرارية الكهربائية. تُعالج كل مدخلة مزدوجة حرارية مع تعويض مدمج للوصلة الباردة (CJC)، مما يتيح التحويل المباشر لجهد الوصلة إلى بيانات درجة حرارة معوضة دون الحاجة إلى وحدات مرجعية خارجية. تتوافق هذه البنية مع قواعد تصميم الإدخال/الإخراج (I/O) لأنظمة التحكم الموزعة (DCS) من Yokogawa، حيث يتم الحفاظ على عزل الواجهة الأمامية التناظرية لكل مجموعة قنوات لتحقيق استقرار دقة القياس في ظل ظروف حمل الإشارة المختلطة. الأسئلة المتكررة س: هل يمكن لوحدة AAT145-S03 أن تعمل بتكوين إدخال مختلط للمزدوجة الحرارية والفولت الميلي (mV) في نفس الوقت؟ج: نعم. تدعم كل قناة تكوينًا مستقلاً لأنواع المزدوجات الحرارية JIS أو إشارات الإدخال من -100 إلى 150 mV. س: ما هو سلوك العزل بين القنوات؟ج: توفر الوحدة عزلًا بقوة 500 فولت تيار متردد بين القنوات وبين الوحدة والأرض لمدة دقيقة واحدة من تحمل الجهد. س: هل يتطلب تعويض الوصلة الباردة خارجيًا؟ج: لا. يتم تطبيق تعويض الوصلة الباردة داخليًا لكل قناة. إرشادات التركيب الميداني تأكد من تأريض درع كابل KS1 عند نقطة التأريض المخصصة لجانب النظام فقط لمنع تكون حلقات التأريض عبر حلقات المزدوجات الحرارية. حافظ على الفصل بين أسلاك المزدوجات الحرارية وموصلات الطاقة لتقليل خطأ الجهد المستحث على مدخلات الميلي فولت منخفضة المستوى. لتكامل لوحة الأطراف (MTC أو TETC)، تحقق من محاذاة تثبيت الموصل قبل تطبيق طاقة اللوحة الخلفية. يجب أن يبقى المقطع العرضي لموصل الكابل ضمن 0.5 إلى 2 مم2 بدون غطاء أو 0.5 إلى 1.5 مم2 مع أطراف DIN 46228.
$200.00 $100.00
-

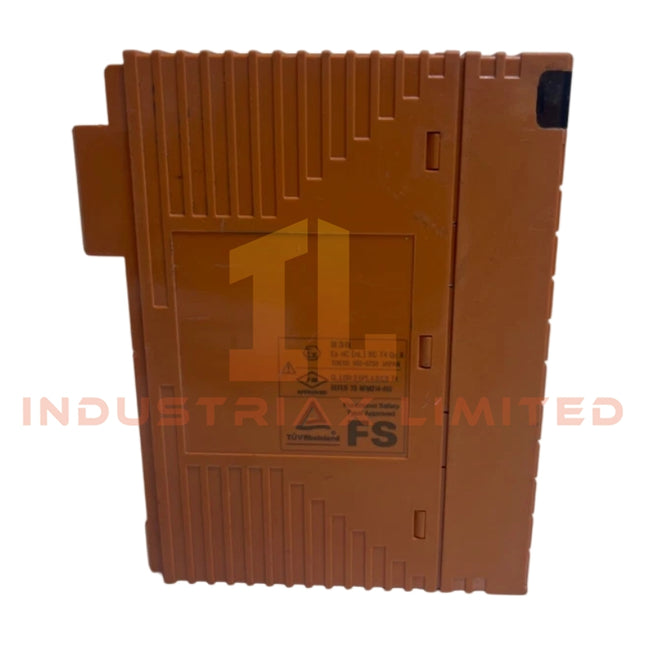

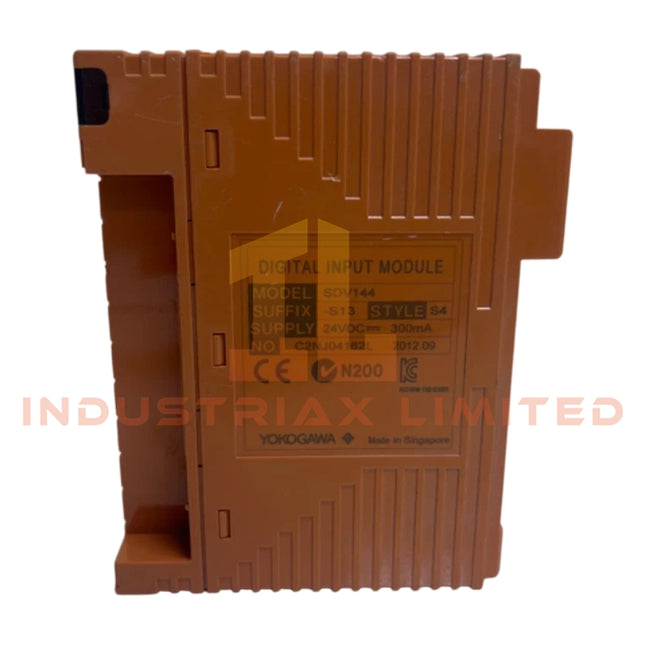

Yokogawa SDV144-S13 وحدة الإدخال الرقمي يوكوجاوا SDV144
وحدة الإدخال الرقمي Yokogawa SDV144-S13 تم تكوين Yokogawa SDV144-S13 (وحدة الإدخال الرقمي SDV144) لاكتساب الإشارات المنفصلة في واجهة الإدخال الميدانية ضمن أنظمة الإدخال/الإخراج لأنظمة التحكم الموزعة (DCS) من Yokogawa، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لمراقبة إدخال الاتصال بدون جهد 16 قناة. تفسير اللاحقة ومصفوفة النموذج النموذج SDV144-S13 هو متغير ذو تكوين ثابت من عائلة وحدات الإدخال الرقمي SDV144.لا يتم توفير بيانات تجزئة لاحقة وظيفية إضافية تتجاوز رمز تعريف الأجهزة S13.يتم تعريف البنية الكهربائية والقناة على مستوى النموذج الأساسي. مواصفات الأجهزة المعلمة المواصفات العلامة التجارية للنموذج Yokogawa المنشأ اليابان الوزن حوالي 0.36 كجم (نوع كتلة الطرف)، 0.41 كجم (مع محول كابل الإشارة) استهلاك الطاقة 290 مللي أمبير كحد أقصى (5 فولت تيار مستمر)، 140 مللي أمبير كحد أقصى (24 فولت تيار مستمر) قنوات الإدخال 16 قناة إدخال رقمي معزول نوع الإدخال اتصال بدون جهد مقاومة التشغيل 1 كيلو أوم كحد أقصى مقاومة الإيقاف 100 كيلو أوم كحد أدنى إمداد خارجي 24 فولت تيار مستمر +20% / -10% حد جهد الإدخال 30 فولت تيار مستمر لحظي كحد أقصى زمن استجابة الإدخال 40 مللي ثانية كحد أقصى جهد التحمل 2 كيلو فولت تيار متردد (دقيقة واحدة، القناة متصلة بشكل جماعي) بنية العزل من قناة إلى قناة من يوكوجاوا تطبق SDV144-S13 بنية قناة إدخال معزولة تتوافق مع فلسفة تصميم الإدخال/الإخراج لعمليات Yokogawa. يتم فصل كل قناة إدخال كهربائيًا لتقليل التداخل بين القنوات في ظل ظروف إشارة التلامس المختلطة. تدعم مرحلة الإدخال إثارة حلقة 24 فولت تيار مستمر عبر مصدر خارجي، مما يتيح الكشف المستقر عن حالات التلامس الجاف في بيئات الضوضاء الصناعية. يقلل تصميم العزل من اقتران الإشارة عبر تكوينات اللوحة الخلفية الكثيفة للإدخال/الإخراج في أنظمة التحكم الموزعة، مع الحفاظ على سلوك اكتساب الحالة الحتمية أثناء أحداث التبديل المتزامنة. الأسئلة المتكررة س: هل يمكن لوحدة SDV144-S13 دعم التبديل السريع في رف موصول بالتيار؟ج: تم تصميم الوحدة للتثبيت في رفوف الإدخال/الإخراج من Yokogawa؛ تعتمد إمكانية التبديل السريع على نوع رف النظام وتطبيق اللوحة الخلفية. العزل الكهربائي لا يعني دعم الإدخال المباشر. س: ما أهمية زمن استجابة الإدخال البالغ 40 مللي ثانية؟ج: يحدد الحد الأقصى للاستجابة البالغ 40 مللي ثانية نافذة تصفية الإشارة وإلغاء الارتداد للتعرف على حالة الاتصال، مما يحد من الانتقالات الخاطئة في مدخلات التبديل الميكانيكية. س: هل تتطلب كل قناة طاقة خارجية مستقلة؟ج: لا. تستخدم الوحدة مصدر طاقة خارجي مشترك بجهد 24 فولت تيار مستمر لجميع قنوات الإدخال مع حد سعة تيار مشترك يبلغ 200 مللي أمبير. إرشادات التثبيت الميداني تأكد من بقاء مصدر 24 فولت تيار مستمر ضمن تفاوت +20% / -10% قبل تشغيل الوحدة. حافظ على إنهاء الدرع عند نقطة التأريض المحددة لتقليل الضوضاء المستحثة على خطوط التلامس الجافة. استخدم أسلاك مزدوجة مجدولة لتوصيلات الإدخال لمسافات طويلة لتقليل الاقتران الكهرومغناطيسي. تحقق من أن مقاومة الاتصال بدون جهد تفي بعتبات التشغيل/الإيقاف قبل التشغيل. تجنب توجيه كابلات الإدخال بالتوازي مع خطوط الجهد العالي أو خطوط القيادة عالية التردد. أحكم ربط أطراف المشبك بالضغط وفقًا للمواصفات الميكانيكية لرف Yokogawa لضمان سلامة اتصال مستقرة.
$200.00 $100.00
-

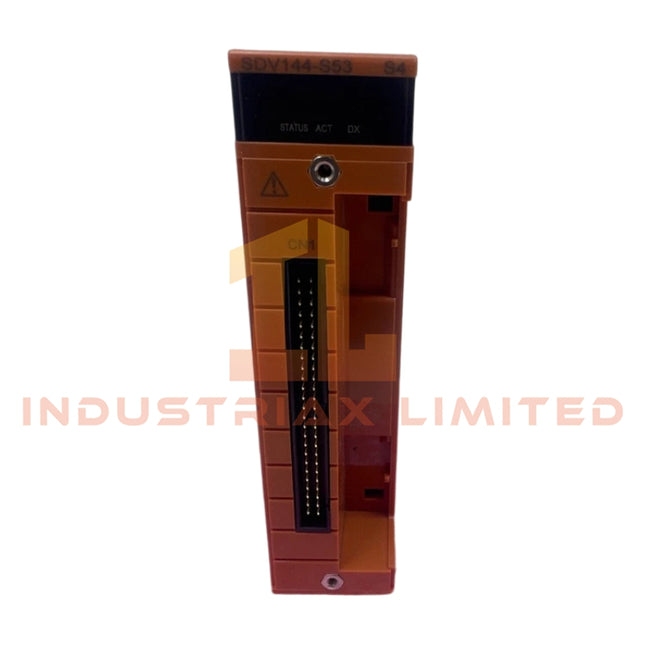

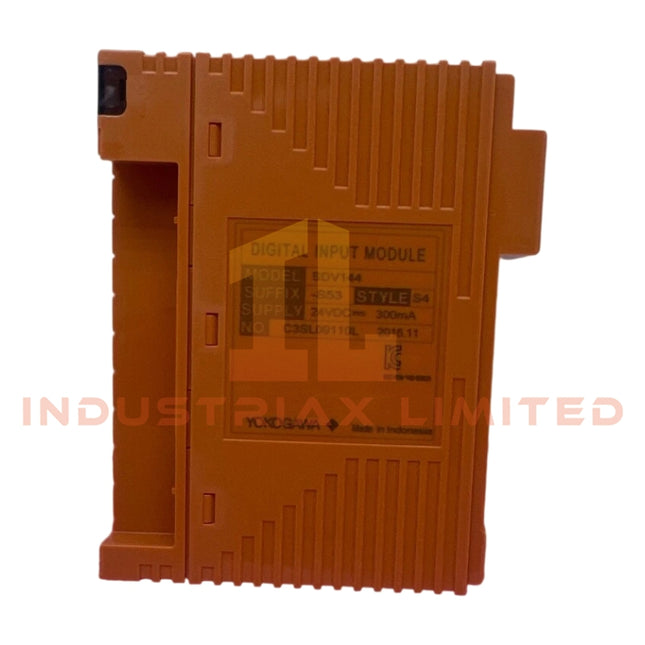

Yokogawa وحدة الإدخال الرقمي SDV144-S53 من يوكوجاوا: ورقة البيانات والدليل الفني
وحدة الإدخال الرقمي Yokogawa SDV144-S53 تعمل وحدة الإدخال الرقمي Yokogawa SDV144-S53، المصنفة أيضًا تحت اسم SDV144، كمكون مادي مخصص لاكتساب الإشارات المنفصلة ضمن أنظمة التحكم والمداخل/المخارج الميدانية من Yokogawa. تقوم الوحدة Yokogawa SDV144-S53 بمعالجة 16 قناة من المدخلات الرقمية بجهد 24 فولت تيار مستمر مع عزل على مستوى الوحدة، محولةً حالات التلامس الميدانية إلى إشارات منطقية قابلة للقراءة بواسطة اللوحة الخلفية لتفسيرها على مستوى المتحكم. توضيح اللاحقة ومصفوفة النموذج لم يتم تقديم بيانات صريحة لتفصيل اللاحقة تتجاوز معرفات التكوين S، 5، و 3. لم يتم تطبيق أي توسع هيكلي إضافي. المواصفات الفنية للأجهزة المعلمة المواصفات طراز العلامة التجارية Yokogawa SDV144-S53 الأصل غير محدد الوزن 1 كجم الأبعاد 10.7 سم × 13 سم × 3.2 سم درجة حرارة التشغيل -20 درجة مئوية إلى 70 درجة مئوية استهلاك الطاقة غير محدد قنوات الإدخال 16 قناة جهد الإدخال 24 فولت تيار مستمر مصدر خارجي تيار الإدخال 6 مللي أمبير +/- 20 بالمائة وقت الاستجابة حد أقصى 40 مللي ثانية العزل عزل على مستوى الوحدة العزل بين القنوات وهندسة الإدخال بجهد 24 فولت تيار مستمر تطبق وحدة SDV144-S53 عزلًا كهربائيًا على مستوى كل وحدة لفصل حلقات الإدخال الميدانية عن نطاقات المنطق الداخلية. تقبل كل قناة إشارات تلامس منفصلة بجهد 24 فولت تيار مستمر مع خصائص تحديد التيار. ضمن بنية الإدخال/الإخراج من Yokogawa، تتم مزامنة تحويل حالة الإدخال مع دورات مسح اللوحة الخلفية، مع سلوك أخذ عينات حتمي يتوافق مع توقيت مسح نظام التحكم الموزع (DCS). يقلل تصميم الفصل بين القنوات من الاقتران الكهربائي عبر القنوات في تكوينات الأسلاك عالية الكثافة، خاصة في بيئات التجميع متعددة الإشارات. الأسئلة المتكررة س: هل يمكن تبديل وحدة SDV144-S53 على الساخن في ظل ظروف طاقة اللوحة الخلفية الحية؟ج: تعتمد إمكانية التبديل السريع على النظام وتخضع لبنية الرف المضيف. يفترض التصميم الكهربائي عزل اللوحة الخلفية ولكنه لا يحدد إزالة تنشيط الجانب الميداني. س: هل تدعم كل قناة إدخال عزلًا مستقلاً؟ج: يتم تنفيذ العزل على مستوى الوحدة. يتم تحديد استقلالية كل قناة عن الأخرى كهربائيًا بواسطة دوائر الإدخال الداخلية ولكن لا يتم تحديدها كعزل جلفاني كامل لكل قناة. س: ما هو أقصى سلوك لتأخير استجابة الإدخال؟ج: يتم تحديد وقت استجابة الإدخال بحد أقصى 40 مللي ثانية، اعتمادًا على توقيت دورة المسح وتكوين مرشح الإدخال. إرشادات التركيب الميداني يجب تركيب الوحدة في نظام رف Yokogawa متوافق مع تطبيق قوة تثبيت صحيحة ومتساوية عبر واجهة الموصل. يجب أن تحافظ الأسلاك الميدانية على فصل بين موصلات الطاقة والإشارة لتقليل الاقتران الاستقرائي. يوصى باستخدام الكابلات المحمية للتوصيلات الطويلة للإدخال، مع إنهاء الحماية عند نقطة أرضية واحدة. تأكد من أن جميع دوائر إدخال 24 فولت تيار مستمر تتوافق مع حدود التفاوت المقدرة (+20 بالمائة / -10 بالمائة) لمنع عدم استقرار عتبة الإدخال أثناء الظروف العابرة.
$200.00 $100.00
-

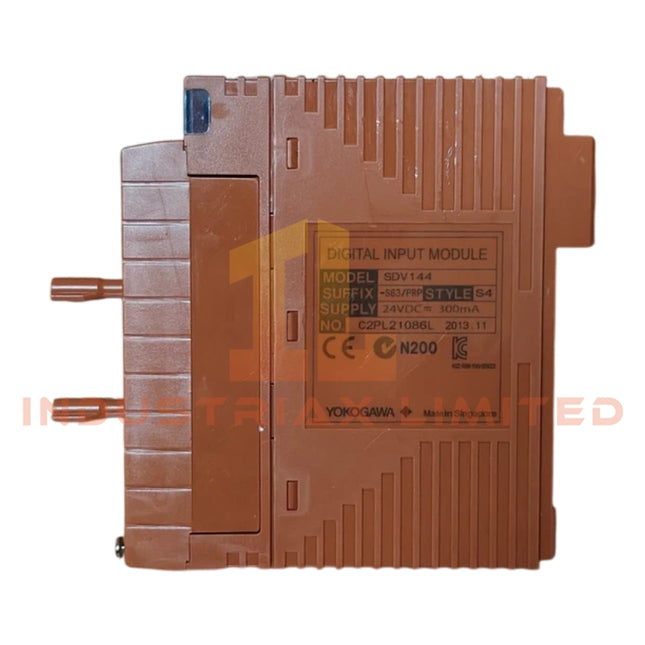

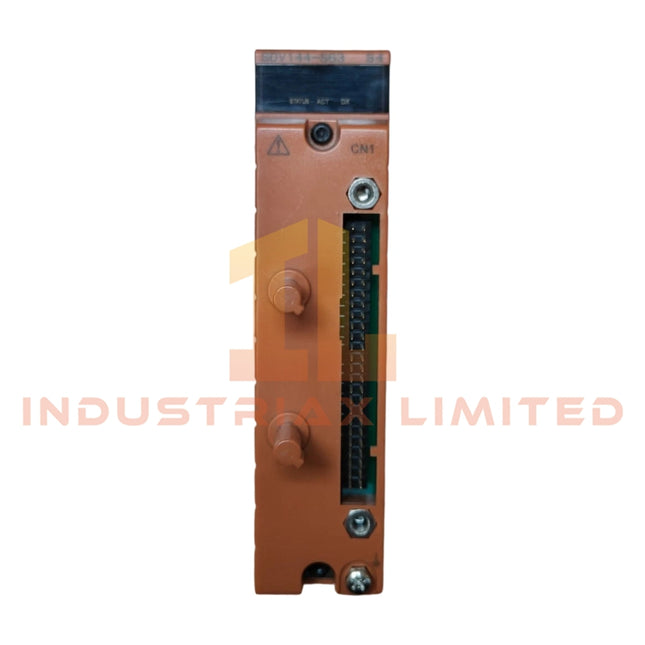

Yokogawa وحدة الإدخال الرقمي SDV144-S63 Yokogawa من سلسلة SDV144
وحدة الإدخال الرقمي Yokogawa SDV144-S63 تعمل وحدةYokogawa SDV144-S63 (وحدة الإدخال الرقميSDV144) كمكون مادي مخصص لاكتساب الإشارة المنفصلة ضمن الأنظمة الفرعية لإدخال DCS من نمط CENTUM. تم تكوين SDV144-S63 لكشف التلامس بدون جهد، وهي تحول حالات التلامس الميداني ذات 16 قناة إلى بيانات إدخال رقمية على مستوى النظام عبر دائرة داخلية معزولة وإثارة خارجية بجهد 24 فولت تيار مستمر. تفكيك اللاحقة ومصفوفة النموذج SDV144: النموذج الأساسي، وحدة إدخال رقمية 16 قناة، نوع إدخال تلامس 24 فولت تيار مستمر S: تكوين النوع القياسي 6: محول واجهة كابل الإشارة مزود، بدون حماية من الانفجار 3: توافق ISA G3، تصنيف درجة حرارة ممتد من -20 إلى 70 درجة مئوية المواصفات الفنية المعلمة المواصفات طراز العلامة التجارية Yokogawa SDV144-S63 المنشأ اليابان الوزن 0.41 كجم الأبعاد غير محددة درجة حرارة التشغيل -20 إلى 70 درجة مئوية استهلاك الطاقة 5 فولت تيار مستمر: 290 مللي أمبير كحد أقصى / 24 فولت تيار مستمر: 140 مللي أمبير كحد أقصى قنوات الإدخال 16 قناة نوع الإدخال إدخال تلامس بدون جهد تيار الإدخال 6 مللي أمبير +/-20 بالمائة (إثارة 24 فولت تيار مستمر) مصدر خارجي 24 فولت تيار مستمر +/-20 بالمائة، سعة 200 مللي أمبير زمن استجابة الإدخال 40 مللي ثانية كحد أقصى العزل إشارة إلى نظام 2 كيلو فولت تيار متردد لمدة دقيقة واحدة الحد الأقصى لجهد الإدخال 30 فولت تيار مستمر عزل القناة إلى القناة وتكييف الإدخال الرقمي (هندسة Yokogawa DCS) تطبق Yokogawa SDV144-S63 تجميعًا داخليًا للقنوات مع عزل على جانب النظام لقمع تعويضات الجهد الأرضي وتوصيل ضوضاء العودة الميدانية في توصيلات إدخال التلامس المتعددة النقاط. تم تصميم كل قناة إدخال للكشف عن حالة التلامس الجاف مع عتبة مقاومة ON محددة (1 كيلو أوم كحد أقصى) وتمييز تسرب OFF (100 كيلو أوم كحد أدنى)، مما يتيح الكشف المستقر عن انتقال المنطق في ظل ظروف ارتداد التلامس الصناعي. يتم تنفيذ تكييف الإشارة من خلال دائرة الواجهة الأمامية المعزولة بصريًا والمشار إليها بإثارة خارجية بجهد 24 فولت تيار مستمر. تحافظ الوحدة على فصل اللوحة الخلفية بين حلقات الإدخال على جانب الحقل ومجال منطق معالج التحكم، مما يقلل من التداخل الكهربائي عبر القنوات في رفوف الإدخال/الإخراج الكثيفة. الأسئلة الشائعة س1: هل يمكن استبدال SDV144-S63 بالتبديل السريع تحت طاقة النظام الحية؟ج1: تعتمد إمكانية التبديل السريع على تصميم النظام الفرعي للرف. كهربائيًا، قنوات الإدخال معزولة، ولكن إزالة اللوحة الخلفية تحت الحمل قد تقاطع سلامة المسح الرقمي. س2: ما هو تأثير تجاوز جهد الإدخال 30 فولت تيار مستمر؟ج2: 30 فولت تيار مستمر هو الحد الأقصى المسموح به لجهد الإدخال الفوري. تجاوز هذه العتبة يخاطر بانهيار مرحلة الإدخال أو التدهور طويل المدى لمكونات العزل. س3: هل تتطلب الوحدة مقاومات سحب لأعلى أو سحب لأسفل خارجية؟ج3: لا توجد مقاومات خارجية مطلوبة. يتم تحديد تكييف الإدخال داخليًا لتشغيل التلامس الجاف باستخدام حلقة إثارة 24 فولت تيار مستمر. إرشادات التركيب الميداني تأكد من أن مصدر إثارة 24 فولت تيار مستمر ضمن نطاق التسامح قبل إنهاء توصيل الأسلاك الميدانية استخدم كابل إشارة محمي (AKB331 أو ما يعادله) لتوجيه الإدخال الرقمي متعدد النوى حافظ على الفصل بين خطوط الطاقة عالية الجهد وحزمة أسلاك الإدخال الرقمية قم بتأريض الدرع على جانب خزانة التحكم فقط لمنع دوران تيار الحلقة الأرضية تحقق من أن مقاومة التلامس ضمن حدود عتبة ON/OFF قبل التشغيل تأكد من سلامة تثبيت الوحدة في اللوحة الخلفية للرف لتجنب فقدان المسح المتقطع
$200.00 $100.00
-

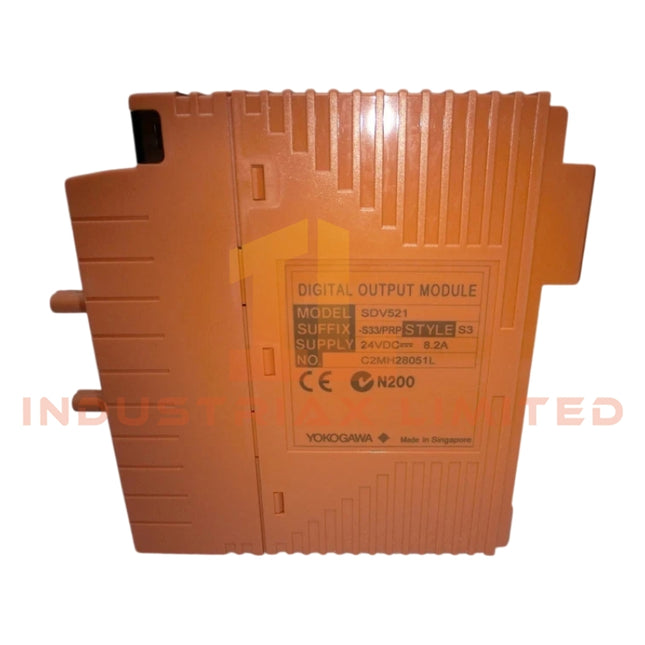

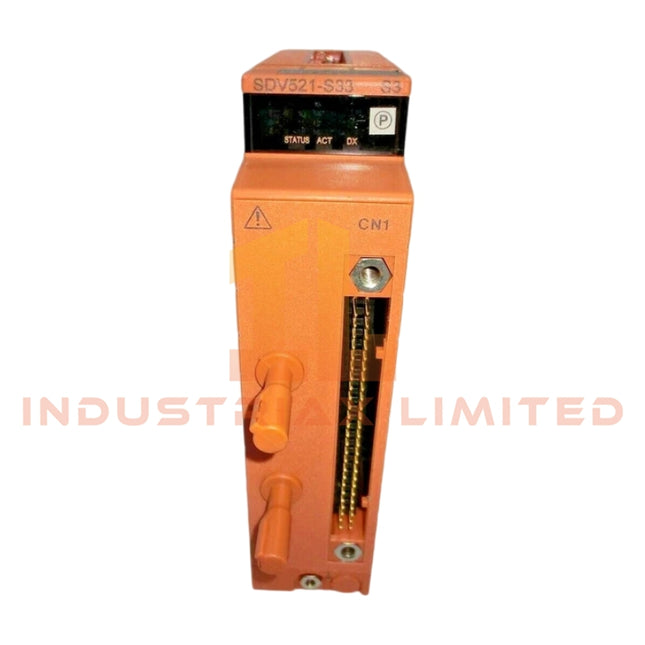

Yokogawa Yokogawa | SDV521-S33 | وحدة الإخراج الرقمي
وحدة الإخراج الرقمي Yokogawa SDV521-S33 تعمل وحدة الإخراج الرقمي Yokogawa SDV521-S33 ، والمُدرجة أيضًا ضمن كتالوج SDV521-S33 Digital Output Module، كمكون مادي مخصص للتحكم في تبديل الإشارة المنفصلة ضمن الأنظمة الفرعية للإدخال/الإخراج لنظام التحكم الموزع (DCS) من نوع Yokogawa CENTUM. تم تكوين Yokogawa SDV521-S33 (SDV521) لتشغيل الأحمال الميدانية كهربائيًا في معماريات خرج 24 فولت تيار مستمر، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا مع عزل على مستوى القناة وتصميم خرج مصدر تيار. مواصفات الأجهزة المعلمة المواصفات الموديل والعلامة التجارية Yokogawa SDV521-S33 المنشأ اليابان الوزن تقريبًا 0.36 كجم استهلاك الطاقة 280 مللي أمبير كحد أقصى (5 فولت تيار مستمر)، 140 مللي أمبير كحد أقصى (24 فولت تيار مستمر) قنوات الإخراج 4 قنوات معزولة نوع الإخراج مصدر تيار جهد الإخراج 24 فولت تيار مستمر سعة تيار الإخراج 2 أمبير لكل قناة، 8 أمبير إجمالي وقت الاستجابة 30 مللي ثانية كحد أقصى جهد العزل 2 كيلو فولت تيار متردد (دقيقة واحدة، الإشارة إلى النظام) تيار التسرب (حالة إيقاف التشغيل) 1.6 مللي أمبير كحد أقصى عزل من قناة إلى قناة ومعمارية إخراج نظام التحكم الموزع (DCS) تطبق SDV521-S33 عزلًا كهربائيًا على مستوى القناة عبر جميع نقاط الخرج الأربعة، مما يقلل من الاقتران عبر القنوات أثناء أحداث التبديل. في تكوينات الإدخال/الإخراج لنظام التحكم الموزع (DCS) من Yokogawa، تدعم بنية العزل هذه تنشيطًا مستقلاً للحمل دون تداخل مشترك في العودة بين خطوط الخرج المتجاورة. يحافظ تصميم خرج مصدر التيار على توصيل تيار متحكم به إلى الأحمال الميدانية ضمن نافذة المقاومة المحددة من 12 إلى 240 أوم، مما يضمن سلوك تبديل حتمي في ظل ظروف الأسلاك الخارجية المتغيرة. الأسئلة المتكررة س: هل يمكن تبديل مخارج SDV521-S33 على الساخن أثناء تشغيل النظام؟ج: تعتمد إمكانية التبديل السريع على تكوين قاعدة الإدخال/الإخراج المضيفة. من الناحية الكهربائية، يجب إلغاء تنشيط خطوط الخرج قبل سحب الوحدة لتجنب الارتداد العابر على حلقات 24 فولت تيار مستمر. س: ما هو القيد الذي تفرضه مواصفات تيار التسرب 1.6 مللي أمبير؟ج: يحدد تيار التسرب في حالة الإيقاف تدفق التيار المتبقي عند تعطيل المخارج. يجب أخذ ذلك في الاعتبار عند تشغيل الأحمال عالية الحساسية مثل المرحلات ذات الحالة الصلبة أو دوائر الإدخال ذات العتبة المنخفضة. س: هل يلغي عزل القناة الحاجة إلى فصل التأريض الخارجي؟ج: لا. يقلل عزل القناة من الاقتران بين القنوات، ولكن يجب أن تتبع دروع الأسلاك الميدانية وتأريض النظام ممارسات التأريض أحادية النقطة لنظام التحكم الموزع (DCS) القياسية. إرشادات التركيب الميداني يجب استخدام كابل الإشارة المخصص AKB651 مع الأسلاك الميدانية مع الحفاظ على استمرارية التغطية المناسبة عبر نقاط الإنهاء. تأكد من أن مصدر 24 فولت تيار مستمر الخارجي ضمن نطاق التسامح المحدد قبل تنشيط دوائر الإخراج. حافظ على الفصل بين موصلات الخرج وكابلات الطاقة عالية الضوضاء لتقليل عابرات التبديل المستحثة. يجب التحقق من كل خط إخراج في ظل ظروف عدم التحميل والتحميل قبل التشغيل للتأكد من صحة قطبية المصدر وتوافق الحمل ضمن نطاق مقاومة 12 إلى 240 أوم.
$200.00 $100.00
-

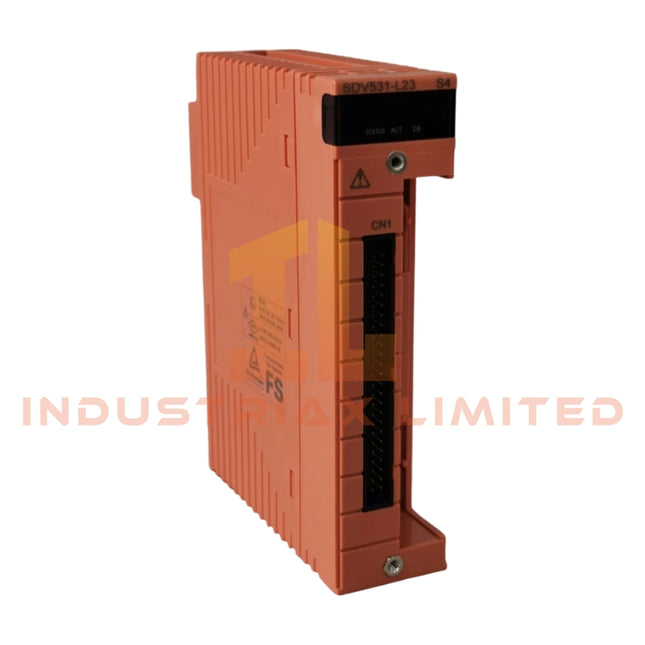

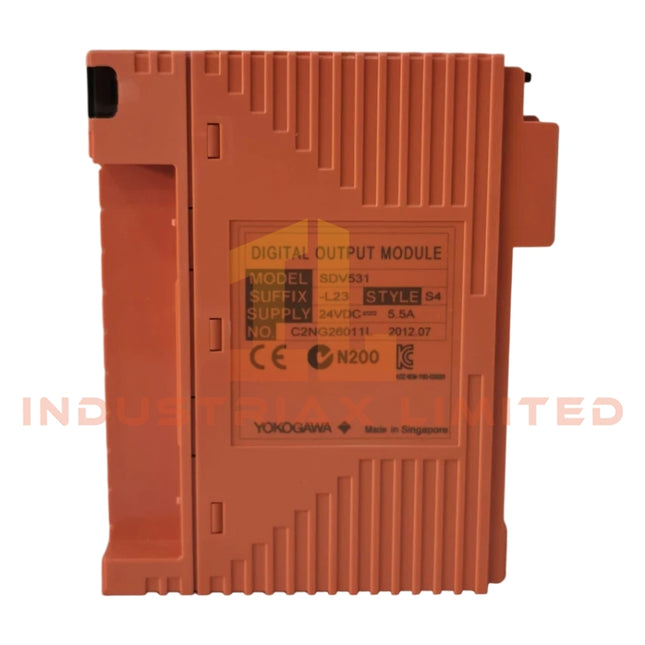

Yokogawa وحدة الخرج الرقمي يوكيجاوا SDV531-L23 24VDC
وحدة الإخراج الرقمي Yokogawa SDV531-L23 تم تكوين وحدة Yokogawa SDV531-L23 (وحدة الإخراج الرقمي SDV531) لتشغيل الإشارة المنفصلة في الأنظمة الفرعية لإخراج DCS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا ضمن بنيات I/O الميدانية من Yokogawa. تقوم الوحدة بإجراء تبديل تيار مصدر 24 فولت تيار مستمر عبر قنوات إخراج معزولة مع قيود تحميل وتسرب محددة، مما يدعم توزيع إشارة التحكم القائم على الرف. تحليل اللاحقة ومصفوفة النموذج لا يوجد فك تشفير لاحقة تم التحقق منه من قبل الشركة المصنعة لـ L23 محدد في البيانات المقدمة. يبقى SDV531 هو المعرف الأساسي للأجهزة. مواصفات الأجهزة المعلمة المواصفات نموذج العلامة التجارية Yokogawa SDV531-L23 الأصل غير محدد الوزن حوالي 0.28 كجم (كتلة طرفية)، حوالي 0.34 كجم (مع محول الكابل) الأبعاد غير محدد درجة حرارة التشغيل غير محدد استهلاك الطاقة 5 فولت تيار مستمر: بحد أقصى 280 مللي أمبير؛ 24 فولت تيار مستمر: بحد أقصى 140 مللي أمبير قنوات الإخراج 8 قنوات، معزولة الوحدة نوع الإخراج مصدر التيار جهد الإخراج 24 فولت تيار مستمر انخفاض جهد الإخراج بحد أقصى 1 فولت الإمداد الخارجي 24 فولت تيار مستمر (+20% / -10%)، بحد أدنى 5 أمبير الحد الأقصى لتيار الحمل 0.6 أمبير لكل قناة (4.8 أمبير إجمالي) تيار التسرب (OFF) بحد أقصى 1.6 مللي أمبير وقت الاستجابة بحد أقصى 30 مللي ثانية الجهد المتحمل 2 كيلو فولت تيار متردد، 1 دقيقة (إشارة إلى النظام) نطاق مقاومة الحمل 40 إلى 685 أوم عزل القناة إلى القناة وسلامة الإخراج الميداني (بنية Yokogawa DCS) تطبق بنية إخراج SDV531 عزلًا من قناة إلى قناة لتقليل التداخل بين عناصر التبديل أثناء أحداث التشغيل المتزامنة. في أنظمة Yokogawa DCS I/O، يتم عادةً إقران سلوك العزل هذا مع طبقات اتصال FOUNDATION Fieldbus/Profibus PA، مما يضمن عدم انتشار ضوضاء تبديل الإخراج الميداني إلى لوحات الاتصال المشتركة. يحافظ هيكل إخراج مصدر التيار على حدود تيار الحمل المحددة في ظل ظروف إثارة المجال 24 فولت تيار مستمر. الأسئلة الشائعة س: هل يمكن تبديل مخرجات SDV531-L23 أثناء التشغيل دون انقطاع؟ج: تعتمد إمكانية التبديل دون انقطاع على بنية رف النظام وليس على الوحدة وحدها. يجب فصل الطاقة عن أسلاك الإخراج قبل الإدخال أو الإزالة. س: ما الذي يحدد الحد الأقصى للحمل المتزامن للقناة؟ج: تحدد سعة التيار الإجمالية (4.8 أمبير) وتصنيف مصدر الطاقة الخارجي 24 فولت تيار مستمر حدود التحميل الكلي عبر القنوات النشطة. س: هل يؤثر عزل القناة على تأخير تبديل الإخراج؟ج: لا تحدد دائرة العزل وقت التبديل بشكل مباشر؛ يبلغ وقت استجابة الوحدة 30 مللي ثانية كحد أقصى. إرشادات التركيب الميداني تأكد من أن مصدر الطاقة الخارجي 24 فولت تيار مستمر ضمن التفاوت المحدد قبل تنشيط المخرجات حافظ على الفصل بين الأسلاك الميدانية وموصلات الطاقة عالية الضوضاء استخدم كابلات محمية لتشغيل المخرجات الطويلة وقم بتوصيل الدروع بنقطة أرضية واحدة تحقق من أن مقاومة الحمل تظل ضمن النطاق المحدد من 40 إلى 685 أوم تأكد من التركيب الصحيح للطرفية ذات المشبك بالضغط أو واجهة كابل MIL قبل التشغيل
$200.00 $100.00
-

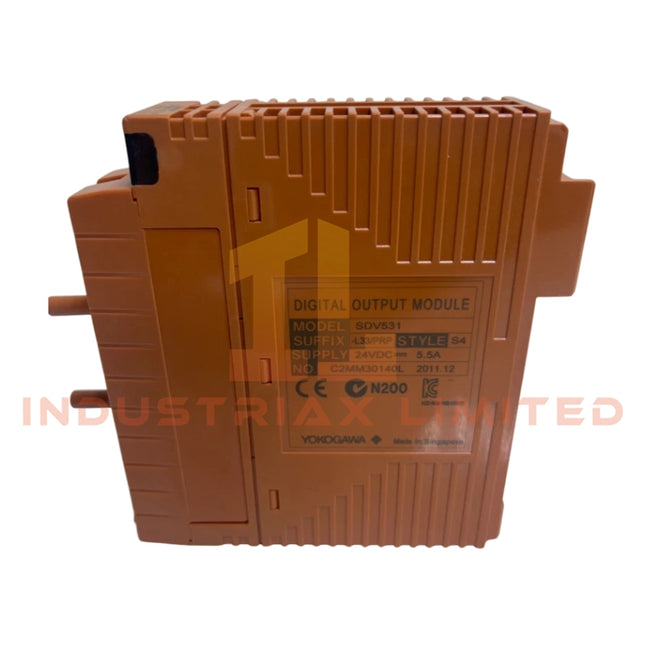

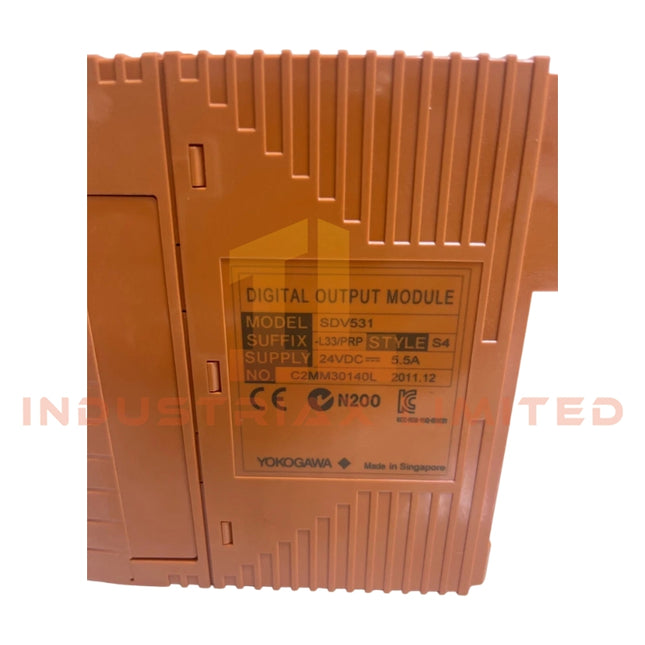

Yokogawa مخرج رقمي SDV531-L33 يوكوجاوا | مخزون جديد وأصلي
وحدة الإخراج الرقمي Yokogawa SDV531-L33 تعمل Yokogawa SDV531-L33 ، والمفهرسة أيضًا باسم وحدة الإخراج الرقمي SDV531-L33 ، كمكون أجهزة مخصص لتشغيل الإشارات المنفصلة ضمن الأنظمة الفرعية للإدخال/الإخراج (I/O) لنظام التحكم الموزع (DCS) من Yokogawa. توفر التبديل الكهربائي المباشر عبر مخرجات مرحل الحالة الصلبة المعزولة للتحكم في الأجهزة الميدانية. تفكيك اللاحقة ومصفوفة النموذج يتم التعامل مع تسمية النموذج SDV531-L33 كرمز طلب ثابت واحد. لا يتوفر تجزئة مصنعية معتمدة لحقول اللاحقة في مجموعة البيانات المقدمة. يبقى التفسير الوظيفي مرتبطًا ببنية الإخراج الرقمي لسلسلة SDV500 فقط. مواصفات الأجهزة المعلمة المواصفة النموذج Yokogawa SDV531-L33 المنشأ اليابان الوزن غير محدد الأبعاد عامل شكل وحدة رف Yokogawa القياسي (القيم الدقيقة غير متوفرة) درجة حرارة التشغيل من 0 درجة مئوية إلى 60 درجة مئوية استهلاك الطاقة 5 واط نموذجي قنوات الإخراج 16 قناة إخراج رقمي نوع الإخراج مخرجات مرحل الحالة الصلبة الجهد المقدر 24 فولت تيار مستمر تيار الإخراج بحد أقصى 0.5 أمبير لكل قناة العزل عزل قناة إلى قناة التشخيص اكتشاف الدائرة القصيرة، اكتشاف الحمل المفتوح عزل قناة إلى قناة ومنطق تنفيذ الإخراج تطبق SDV531-L33 فصلًا كهربائيًا لكل قناة داخل مرحلة الإخراج لتقليل التوصيل الكهربائي بين القنوات أثناء أحداث التبديل المتزامنة. في طوبولوجيا الإدخال/الإخراج لنظام التحكم الموزع من Yokogawa، يتم تنفيذ تنشيط الإخراج المنفصل من خلال تأطير أوامر اللوحة الخلفية متبوعًا بتبديل على مستوى الترانزستور لأحمال 24 فولت تيار مستمر. تراقب حلقات التغذية الراجعة التشخيصية استمرارية الحمل وحالات الأخطاء مثل ظروف الدائرة المفتوحة أو الدائرة القصيرة عند طبقة إنهاء المجال. لا يتوافق دمج FOUNDATION Fieldbus / PROFIBUS PA مع هذه الوحدة؛ فهي تعمل كعقدة إخراج رقمية مباشرة ضمن بنية رف الإدخال/الإخراج المركزي، وتعتمد على الاتصال على مستوى النظام من خلال ناقل التحكم Yokogawa بدلاً من تضمين بروتوكول على مستوى المجال. الأسئلة المتداولة س: هل يمكن تبديل قنوات SDV531-L33 أثناء التشغيل تحت ظروف الحمل؟ج: يعتمد استبدال الوحدة على تكوين رف النظام. يجب فصل الطاقة عن الأسلاك الميدانية قبل الإزالة لمنع إجهاد مرحلة الإخراج وظروف التغذية العكسية. س: ما هو تأثير اللوحة الخلفية عند تبديل جميع القنوات في وقت واحد؟ج: يتم التحكم في حمل اللوحة الخلفية عن طريق استهلاك طاقة الوحدة (5 واط نموذجي) ولا يتناسب خطيًا مع تبديل القنوات، حيث يتم إجراء تبديل الإخراج في مراحل الترانزستور على جانب المجال. س: هل تدعم الوحدة مخرجات الجهد المختلط لكل قناة؟ج: لا. جميع القنوات مرجعية لبنية إخراج موحدة بجهد 24 فولت تيار مستمر مع بنية جهد نظام مشتركة وعزل القنوات. إرشادات التركيب الميداني حافظ على الفصل بين الأسلاك الميدانية وموصلات اللوحة الخلفية للاتصال لتقليل اقتران الترددات الكهرومغناطيسية. تأكد من تطبيق عزم الدوران الصحيح على كتل الأطراف وفقًا لمعايير تجميع رفوف Yokogawa. يجب تأريض إنهاء الدرع عند نقطة واحدة على قضيب التأريض بالخزانة لتجنب تكوين حلقات التأريض عبر قنوات الإخراج المعزولة. تحقق من توافق مقاومة الحمل قبل تشغيل المخارج لمنع ظروف قفل التشخيص المستمر للدائرة القصيرة.
$200.00 $100.00
-

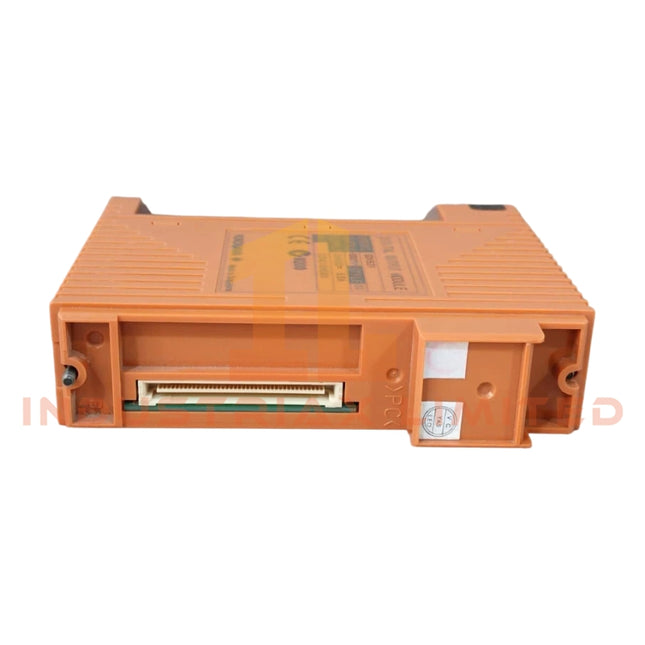

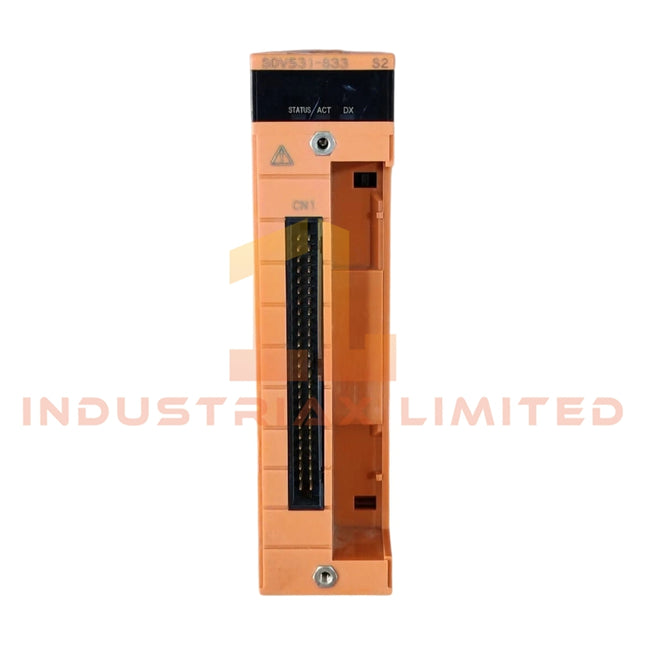

Yokogawa وحدة الإخراج الرقمي Yokogawa SDV Series | SDV531-LFC
وحدة الخرج الرقمي Yokogawa SDV531-LFC تم تكوينها لتنفيذ إشارة الخرج الرقمي في أنظمة الإدخال/الإخراج Yokogawa DCS، توفر Yokogawa SDV531-LFC (وحدة الخرج الرقمي SDV531) تنفيذًا ماديًا/كهربائيًا مباشرًا لتبديل مصدر تيار 24 فولت تيار مستمر عبر قنوات إخراج معزولة ضمن هياكل الأجهزة التحكم الموزعة. تطبق الوحدة مراحل خرج معزولة كهربائيًا من 8 قنوات مصممة لتشغيل الأحمال الميدانية في تكوينات الأسلاك لمسافات طويلة. يعتمد هيكل الخرج على طوبولوجيا مصدر التيار مع عزل لكل قناة، ويدعم تبديل الحمل المستقل بدون اقتران مسار العودة المشترك. يوسع متغير اللاحقة L من قدرة الوصول للكابل باستخدام محولات كابل إشارة مخصصة. تدعم التشخيصات الداخلية فحوصات سلامة الأسلاك بدون دوائر اختبار خارجية. يستهدف التصميم رفوف الإدخال/الإخراج عالية الكثافة مع توافق التكوين المتكرر. تحليل اللاحقة ومصفوفة النموذج -L: تكوين نوع المسافات الطويلة الذي يتيح توجيه كابل الإشارة الممتد باستخدام مجموعات المحولات المخصصة (AKB331 / AKB651) مواصفات الأجهزة المعلمة المواصفات نموذج العلامة التجارية Yokogawa SDV531-LFC الأصل اليابان الوزن ~0.34 كجم (مع محول كابل الإشارة) الأبعاد غير محدد درجة حرارة التشغيل -20 إلى 70 درجة مئوية (ISA G3) استهلاك الطاقة 5 فولت تيار مستمر: 280 مللي أمبير / 24 فولت تيار مستمر: 140 مللي أمبير قنوات الإخراج 8 (معزولة بالوحدة) نوع الإخراج مصدر تيار 24 فولت تيار مستمر الحد الأقصى لتيار الحمل 0.6 أمبير / قناة إجمالي تيار الحمل 4.8 أمبير مقاومة الحمل 40 إلى 685 أوم وقت الاستجابة <= 30 مللي ثانية العزل عزل قناة بقناة وعزل النظام جهد التحمل 2 كيلو فولت تيار متردد (دقيقة واحدة) تيار التسرب (إيقاف التشغيل) 1.6 مللي أمبير كحد أقصى عزل قناة Yokogawa DCS وبنية تنفيذ الإخراج تطبق مرحلة خرج SDV531-LFC فصلًا جلفانيًا لكل قناة بما يتماشى مع قواعد تصميم الإدخال/الإخراج للعمليات Yokogawa، مما يقلل من التغذية الراجعة بين القنوات في ظل ظروف الحمل الاستقرائي المختلطة. يدعم عزل القنوات سلوك التبديل المحدد في تكوينات الرفوف الموزعة حيث يجب تجنب مقاومة العودة المشتركة. تحافظ مشغلات الخرج على سلوك مصدر التيار المحدد مع تحديد انخفاض الجهد بمقدار 1 فولت، مما يضمن تشغيلًا مستقرًا عبر مقاومات الحلقة الميدانية المتغيرة. يستخدم التكوين طويل المدى مجموعات كابلات مخصصة للحفاظ على سلامة الإشارة في ظل ظروف التوجيه الممتدة. الأسئلة الشائعة س: هل يمكن تبديل قنوات SDV531-LFC ساخنًا تحت ظروف الحمل؟ج: تعتمد إمكانية التبديل الساخن على تكوين رف النظام. كهربائيًا، قنوات الخرج معزولة، ولكن يجب دفع حالة الحمل إلى حالة آمنة قبل إدخال الوحدة أو إزالتها. س: هل تشترك كل قناة في مسار عودة مشترك؟ج: لا. كل قناة معزولة بالوحدة، مما يمنع اقتران العودة المشترك بين دوائر الإخراج. س: ما هو تأثير تيار التسرب في حالة الإيقاف على الأجهزة الميدانية؟ج: تيار التسرب في حالة الإيقاف محدد بحد أقصى 1.6 مللي أمبير، والذي يجب أخذه في الاعتبار لأحمال الإدخال عالية المقاومة أو الأجهزة الميدانية ذات الحالة الصلبة. إرشادات التركيب الميداني حافظ على الفصل بين أسلاك الإخراج وموصلات الطاقة عالية الضوضاء لتقليل الاقتران الاستقرائي استخدم الكابلات المحمية للتكوينات طويلة المدى وقم بإنهاء الدروع عند نقطة مرجعية أرضية مخصصة فقط تحقق من بقاء مقاومة الحمل ضمن نطاق التشغيل من 40 إلى 685 أوم لكل قناة تأكد من الامتثال لعزم الدوران لأطراف المشابك الضغطية لمنع مقاومة التلامس المتقطعة طبق التأريض الصحيح لدرع الكابل على جانب خزانة التحكم فقط، مع تجنب حلقات التأريض المزدوجة الأطراف تأكيد تسلسل طاقة النظام لتجنب التغذية الراجعة العابرة أثناء إدخال الوحدة
$200.00 $100.00
-

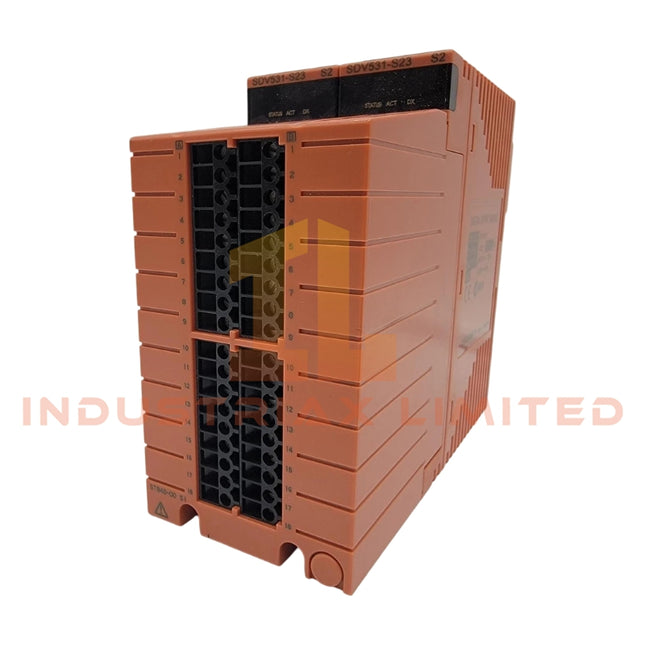

Yokogawa Yokogawa SDV531-S13 | وحدة الإخراج الرقمي | وحدة الإدخال/الإخراج
وحدة الخرج الرقمي Yokogawa SDV531-S13 تعمل وحدة Yokogawa SDV531-S13 والمُدرجة أيضًا باسم وحدة الخرج الرقمي SDV531-S13 كمكون أجهزة مخصص لتشغيل الإشارة المنفصلة ضمن بنيات الأمان والتحكم Yokogawa ProSafe-RS. توفر وحدة Yokogawa SDV531-S13 (وحدة الخرج الرقمي SDV531-S13) تبديلًا كهربائيًا مباشرًا لأحمال المجال عبر مراحل خرج 24 VDC معزولة مع تنفيذ تشغيل/إيقاف محدد. تفكيك اللاحقة ومصفوفة النموذج لا يوجد تقسيم لاحقة مُصادق عليه يتجاوز رمز الطلب الأساسي SDV531-S13 مُعرفًا في مجموعة البيانات المُقدمة. تُعامل الوحدة كمتغير أجهزة واحد ضمن عائلة سلسلة SDV531. مواصفات الأجهزة المعلمة المواصفات النموذج SDV531-S13 العلامة التجارية للنموذج Yokogawa SDV531-S13 المنشأ شركة Yokogawa الوزن 0.60 رطل الأبعاد 120 مم × 45 مم × 85 مم درجة حرارة التشغيل 0 درجة مئوية إلى 50 درجة مئوية درجة حرارة التخزين -20 درجة مئوية إلى 60 درجة مئوية استهلاك الطاقة قياسي 0.8 أمبير، بحد أقصى 1.0 أمبير عند 24 VDC قنوات الخرج 8 مخارج رقمية معزولة جهد الخرج 24 VDC تيار الخرج 5.5 أمبير لكل قناة العزل 1500 VDC عزل قناة إلى ناقل النظام وقت الاستجابة 1 ميكرو ثانية تشغيل/إيقاف منافذ ناقل المجال 4 سعة الجهاز حتى 16 جهازًا لكل منفذ (حسب الشبكة) فئة الحماية IP20 (IEC 60529) عزل قناة إلى نظام وهندسة اقتران ناقل المجال تُطبق وحدة SDV531-S13 مراحل خرج معزولة كهربائيًا بعزل 1500 VDC بين مخارج المجال واللوحة الخلفية للنظام. في بيئات Yokogawa ProSafe-RS، يُحافظ على تقسيم العزل على مستوى القناة لتقليل مخاطر التوصيل المتبادل أثناء ظروف الأعطال. يُدعم ربط جهاز FOUNDATION Fieldbus H1 من خلال تقسيم متعدد المنافذ، مما يتيح التحكم في الحمل الموزع عبر ما يصل إلى أربعة أجزاء من ناقل المجال بسلوك تحديث محدد. يُحافظ على الفصل الكهربائي بين القنوات لمنع اقتران التغذية الراجعة أثناء أحداث تبديل الحمل الاستقرائي. الأسئلة الشائعة س: هل يمكن تبديل مخارج SDV531-S13 أثناء التشغيل تحت الحمل؟ج: لم تُصمم الوحدة لقطع حمل المجال الحي أثناء الإدخال أو الإزالة. يلزم إزالة الطاقة عن الحمل قبل التعامل لتجنب التغذية العكسية عبر مراحل الخرج. س: هل تشترك كل قناة في مسار عودة مشترك؟ج: لا. كل قناة خرج معزولة كهربائيًا، مما يمنع اقتران العودة المشترك بين القنوات. س: ما الذي يحد من مواصفات وقت الاستجابة 1 ميكرو ثانية؟ج: يُحدد وقت التبديل بواسطة تأخير انتشار المشغل الداخلي واستجابة حاجز العزل، وليس طول أسلاك المجال. إرشادات التركيب الميداني تأكد من إزالة الطاقة عن مصدر 24 VDC قبل إدخال الوحدة أو إزالتها حافظ على الفصل بين أسلاك المجال وكابلات الاتصال لتقليل اقتران الضوضاء المستحثة استخدم كابلات محمية للأحمال الاستقرائية أو عالية التيار، مع تأريض أحادي النقطة عند شريط تأريض الخزانة تحقق من مطابقة عزم الدوران على أطراف المشابك الضاغطة للحفاظ على مقاومة تلامس مستقرة لا تتجاوز التصنيف الحالي لكل قناة وهو 5.5 أمبير لتجنب الإجهاد الحراري الزائد لمشغلات الخرج تأكد من عنونة جزء ناقل المجال قبل تنشيط شبكات FOUNDATION Fieldbus H1
$200.00 $100.00
لقد شاهدت 120 من أصل 2074 منتجًا
