وصف

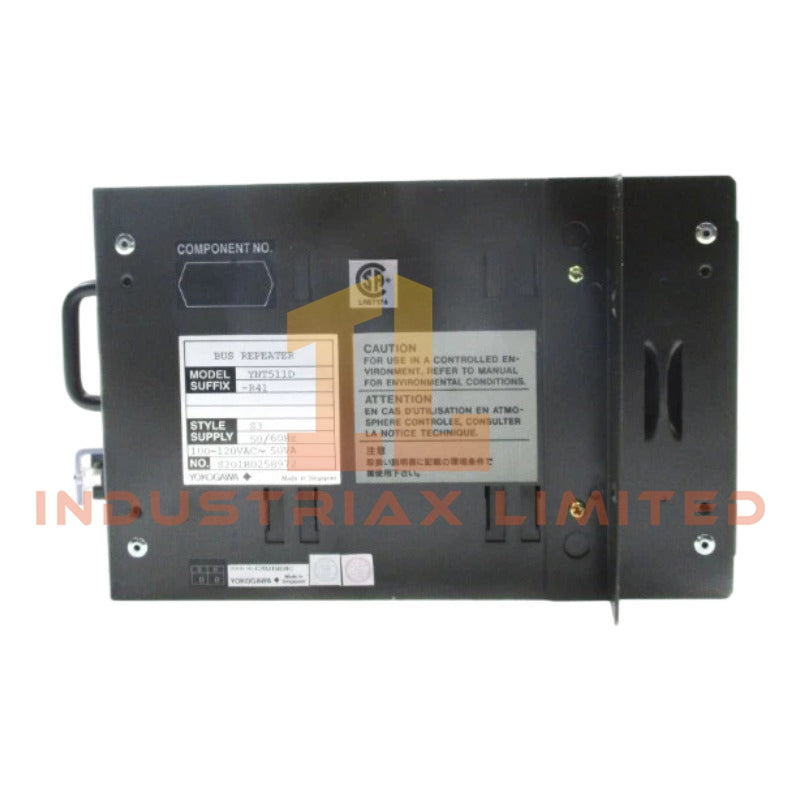

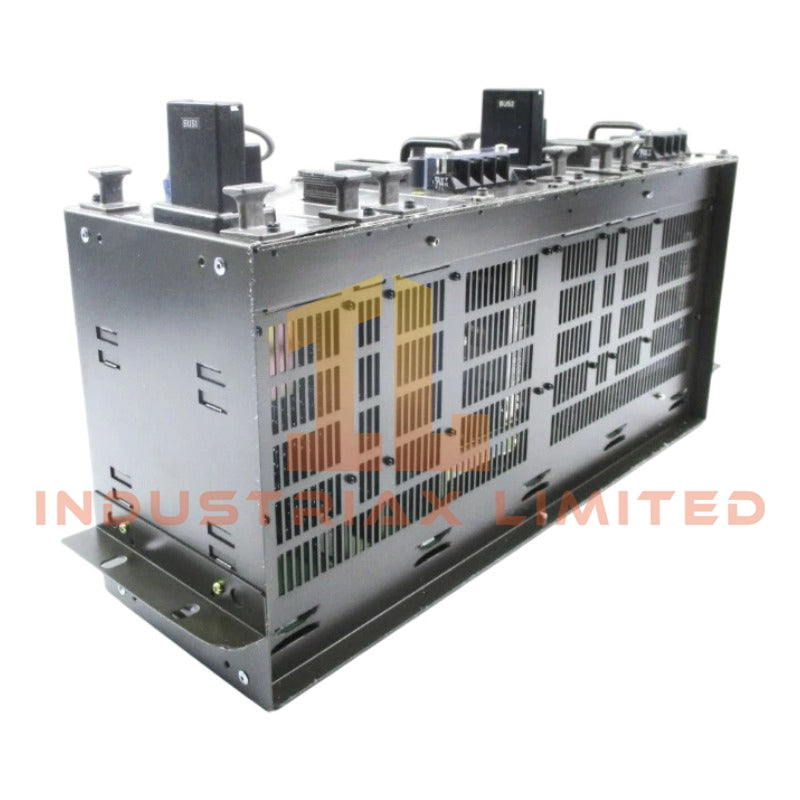

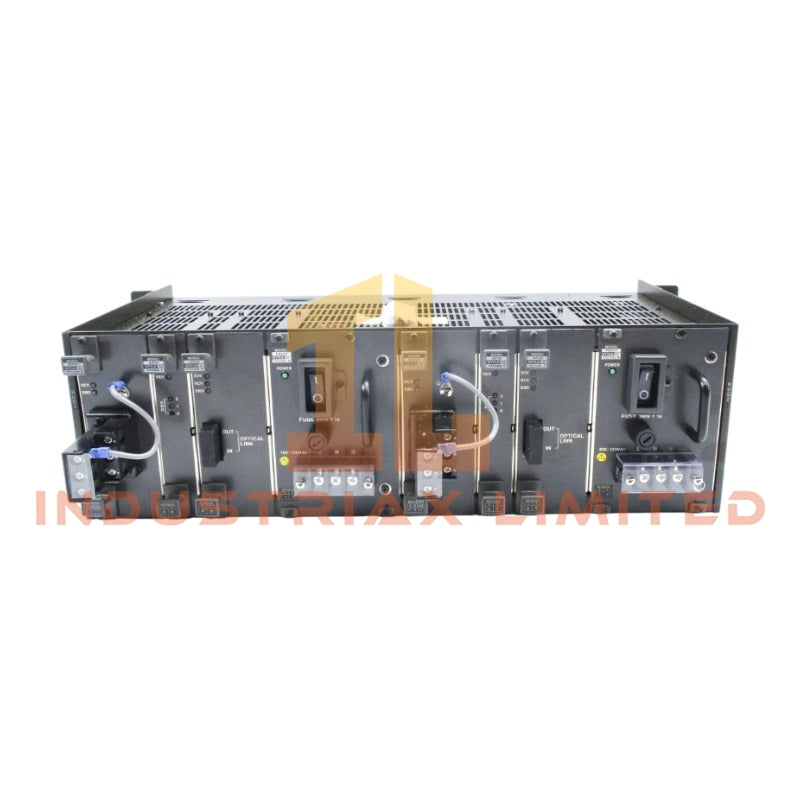

حامل مكرر الناقل البصري Yokogawa YNT511D-P42

يعمل Yokogawa YNT511D-P42/KT، والمُفهرس أيضًا باسم حامل مكرر الناقل البصري YNT511D-P42، كمكون مادي مخصص لتوسيع اتصال الناقل البصري في شبكات التحكم الموزعة CENTUM VP وCENTUM CS.

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	Yokogawa YNT511D-P42
نوع المنتج	حامل مكرر الناقل البصري
الأنظمة المتوافقة	CENTUM VP، CENTUM CS
توافق الناقل	V-net، S3 Bus، RIO Bus
واجهة الشبكة	الألياف البصرية
أقصى مدى إرسال	4 كيلومترات
تنسيق الحامل	قابل للتركيب على حامل 19 بوصة
سعة الوحدة	ما يصل إلى 13 وحدة مكرر بصري
مصدر الطاقة	24 فولت تيار مستمر
استهلاك التيار	بحد أقصى 60 مللي أمبير (الوحدة الأساسية)
تصنيف العزل	1 كيلو فولت تيار مستمر
الأبعاد (العرض × الارتفاع × العمق)	19.0 بوصة × 7.0 بوصة × 12.0 بوصة (48.3 سم × 17.8 سم × 30.5 سم)
الوزن	8 أرطال (3.6 كجم) بدون وحدات
درجة حرارة التشغيل	-10 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين	-20 درجة مئوية إلى +70 درجة مئوية
الأصل	اليابان / سنغافورة

السمات الفنية الخاصة بنظام التحكم الموزع (DCS)

يتم تطبيق العزل من قناة إلى قناة بين وحدات مكرر ESB البصري للتخفيف من التداخل والحفاظ على سلامة الإشارة. توفر الواجهة البصرية عزلًا كهربائيًا، مما يضمن الحد الأدنى من التأثير من التداخل الكهرومغناطيسي ويحافظ على دقة إشارة حلقة HART 4-20 مللي أمبير. تم دمج تعويض الوصلة الباردة (CJc) لتثبيت تقلبات الإشارة المعتمدة على درجة الحرارة عبر وصلات الألياف.

الأسئلة الشائعة

س: هل يدعم YNT511D-P42 وحدات المكرر القابلة للتبديل السريع؟
ج: لا، يجب إجراء إدخال أو إزالة الوحدة مع عزل مصدر الطاقة لمنع تعطيل الإشارة.

س: ما هو أقصى عدد من وحدات المكرر التي يمكن تركيبها في الحامل؟
ج: ما يصل إلى 13 وحدة مكرر ناقل ESB بصري لكل هيكل حامل قياسي مقاس 19 بوصة.

س: هل يمكن للحامل أن يعمل بشكل مستمر في بيئة خزانة صناعية؟
ج: نعم، تم تصميم الوحدة لتعمل ضمن ظروف محيطة تتراوح من -10 درجة مئوية إلى +55 درجة مئوية، مع تهوية مناسبة.

إرشادات التركيب الميداني

1. قم بتركيب الحامل في خزانة تحكم قياسية مقاس 19 بوصة باستخدام براغي الحامل وأقواس التسوية المناسبة.
2. تأكد من أن جميع وصلات الألياف البصرية نظيفة ومؤمنة وخالية من الإجهاد لمنع فقدان الإشارة.
3. قم بتوصيل مصدر الطاقة 24 فولت تيار مستمر من خزانة التحكم، مع مراعاة متطلبات القطبية والعزل.
4. قم بتوجيه الألياف البصرية للحفاظ على الفصل عن المعدات عالية الجهد أو المولدات للتداخل الكهرومغناطيسي.
5. تحقق من تثبيت الوحدة وتأكد من جميع مؤشرات الوصلة البصرية قبل تشغيل طاقة الشبكة.
6. قم بإجراء فحوصات التأريض لهيكل الحامل لمنع التداخل المشترك المحتمل.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
