وصف

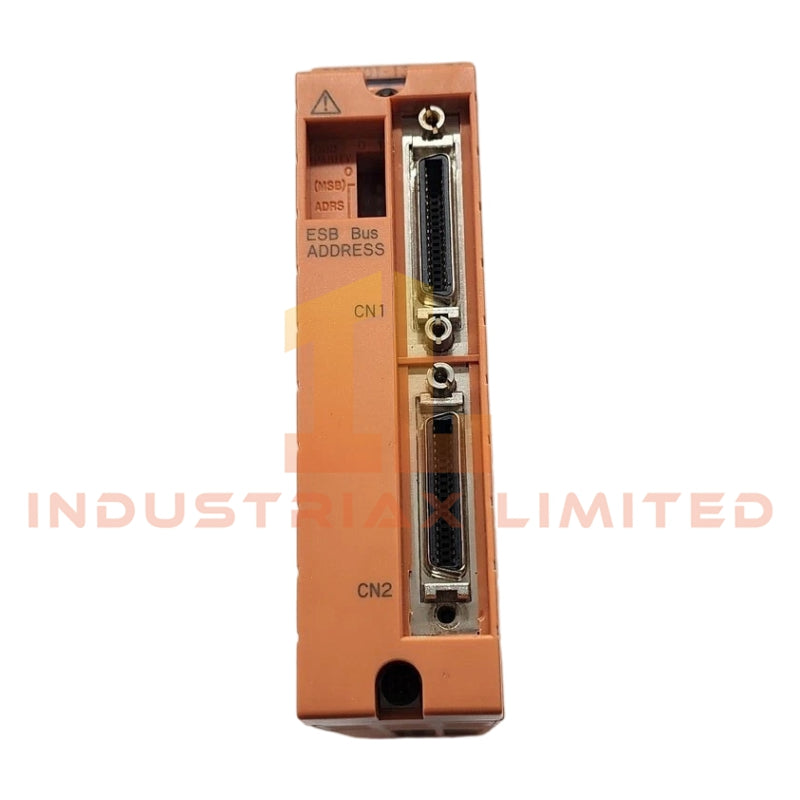

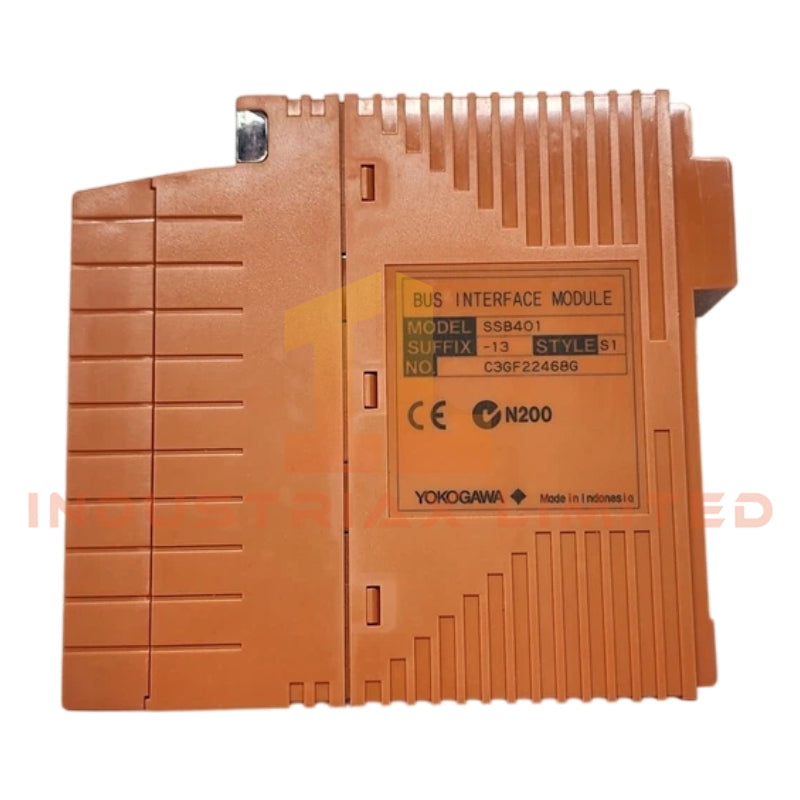

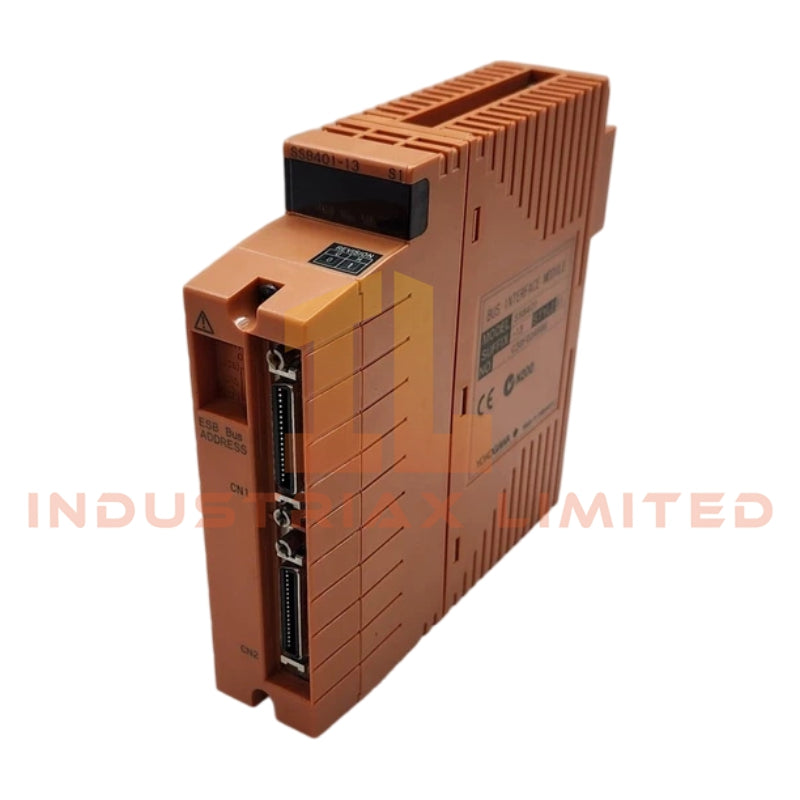

وحدة واجهة ناقل Yokogawa SSB401-13 ESB

تعمل وحدة واجهة ناقل ESB Yokogawa SSB401-13، والمدرجة أيضًا تحت اسم SSB401، كمكون أجهزة مخصص لنقل اتصال ناقل ESB البصري داخل معماريات Yokogawa Vnet/IP وProSafe-RS. تنفذ الوحدة واجهة ناقل ESB من جانب العميل بين عقد التحكم الآمنة وتجميعات الإدخال/الإخراج الموسعة الموزعة من خلال قنوات الإرسال البصري.

توضيح اللاحقة ومصفوفة النموذج

النموذج	الوصف
SSB401	وحدة واجهة ناقل ESB الأساسية
SSB401-13	نموذج المواصفات القياسية بتكوين طلاء واقي

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	SSB401-13
العلامة التجارية	Yokogawa
نوع المنتج	وحدة واجهة ناقل ESB
الأصل	اليابان
وظيفة الاتصال	واجهة النقل البصري لناقل ESB
توافق الشبكة	Vnet/IP
نوع الاتصال	بنية نجمية ومتسلسلة
أقصى مراحل الاتصال	مرحلتان
مسافة الإرسال	5 كم إلى 50 كم
توهين الطاقة الضوئية	3 ديسيبل إلى 4 ديسيبل بين الاتصالات المحددة
استهلاك التيار	0.5 أمبير
الوزن	حوالي 0.3 كجم
الأبعاد	142.5 مم × 130 مم × 328 مم
درجة حرارة التشغيل	غير محددة في البيانات المرفقة
طريقة التركيب	تركيب في رف/لوحة خلفية
دعم التكرار	دعم التكوين المزدوج المتكرر
إمكانية التبديل الساخن	مدعومة
مؤشرات التشخيص	مصابيح LED: STATUS/RDY, TX, RX
الحماية البيئية	طلاء واقي، توافق بيئة ISA G3

خصائص عزل القناة واتصال الناقل البصري

تجري الوحدة توزيع إشارة ناقل ESB البصري بين العقد الآمنة البعيدة واللوحات الخلفية للتحكم باستخدام مسارات نقل بصرية مخصصة. ضمن التكوينات المزدوجة المتكررة، يسمح تركيب الفتحات المتجاورة باستمرارية مسار الاتصال التلقائي أثناء إجراءات استبدال الوحدة عبر الإنترنت.

يدعم SSB401-13 تبادل بيانات Vnet/IP المحدد من خلال طبقات نقل ESB البصرية مع الحفاظ على العزل الكهربائي بين قطاعات الاتصال. يوفر نشاط مؤشرات TX و RX التحقق المباشر من اللوحة الأمامية لحالة إرسال إطار الناقل النشط.

الأسئلة المتكررة

س: هل يدعم SSB401-13 الاستبدال الساخن عبر الإنترنت أثناء التشغيل؟
ج: نعم. تدعم الوحدة الإدخال والاستخراج عبر الإنترنت عند تركيبها داخل وحدات عقدة Yokogawa المتوافقة المكونة للتشغيل المتكرر.

س: ما هي أنواع طوبولوجيا الشبكة التي تدعمها الوحدة؟
ج: تدعم الوحدة كلاً من ترتيبات اتصال ناقل ESB البصري النجمية والمتسلسلة.

س: ما هو شرط التثبيت المطلوب للتشغيل المتكرر؟
ج: تتطلب التكوينات المتكررة تركيب وحدة مزدوجة في فتحات متجاورة مخصصة وفقًا لقواعد تخصيص اللوحة الخلفية لـ Yokogawa.

إرشادات التثبيت الميداني

• تحقق من نظافة الموصل البصري قبل توصيل الألياف لمنع زيادة التوهين عبر مسارات اتصال ESB.
• حافظ على الحد الأدنى لنصف قطر انحناء الألياف أثناء التوجيه داخل خزانات التحكم.
• افصل كابلات الاتصال البصرية عن موصلات طاقة المحرك عالية التيار وأسلاك خرج العاكس.
• تأكد من اتساق تعيين فتحات اللوحة الخلفية قبل تنشيط تكوينات العقد المتكررة.
• استخدم هياكل الخزانة المؤرضة وممارسات استمرارية التدريع وفقًا لمعايير تأريض أجهزة المصنع.
• افحص مؤشرات STATUS/RDY بعد إدخال الوحدة للتحقق من اكتمال التشخيصات الداخلية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
