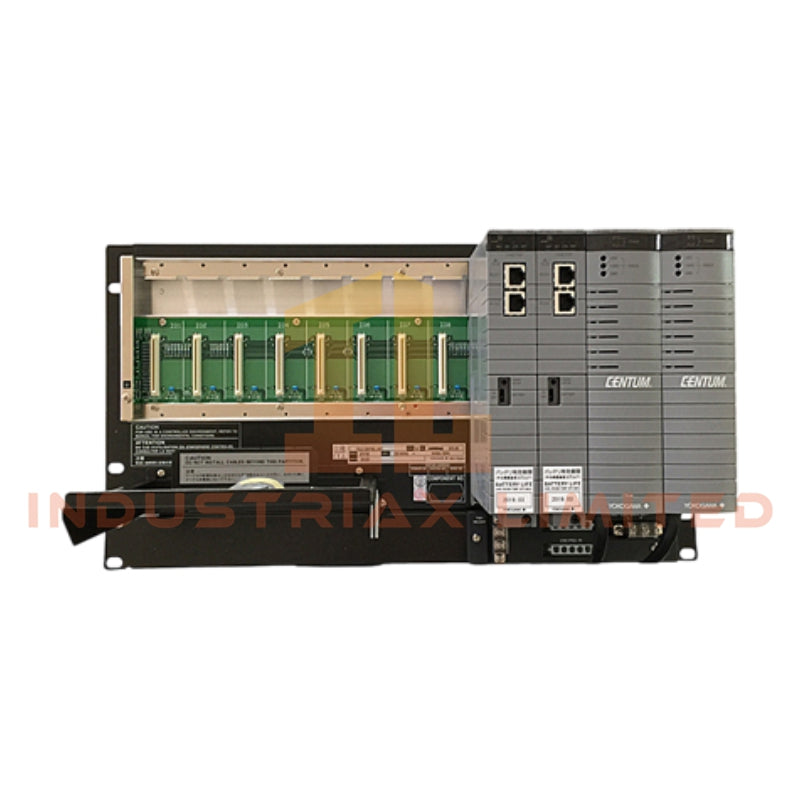

وحدة عقدة السلامة Yokogawa SNB10D-445/CU2T

تعمل وحدة Yokogawa SNB10D-445/CU2T، والمعروفة أيضًا باسم SNB10D-445، كوحدة مخصصة للأجهزة لاتصالات الإدخال/الإخراج الميدانية عالية التكامل ضمن أنظمة الأمان المزودة بأجهزة ProSafe-RS. تنفذ هذه الوحدة اكتساب الإشارات المحددة، ونقل بيانات ناقل ESB، وتوزيع الطاقة الداخلية لوحدات الإدخال/الإخراج المتصلة الخاصة بالسلامة.

مواصفات الأجهزة

المعلمة	المواصفة
طراز العلامة التجارية	Yokogawa SNB10D-445/CU2T
المنشأ	اليابان
نوع المنتج	وحدات عقدة السلامة
الوزن	حوالي 5.9 كجم
الأبعاد	120 مم (ارتفاع) × 45 مم (عرض) × 130 مم (عمق)
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة النسبية	5% إلى 95% رطوبة نسبية (غير مكثفة)
مصدر الطاقة	24 فولت تيار مستمر مزدوج متكرر
استهلاك الطاقة	بحد أقصى 5.5 أمبير / حوالي 8 واط
واجهة الاتصال	ناقل ESB (العمود الفقري لسلامة إيثرنت)
امتثال السلامة	IEC 61508 SIL3
نوع التركيب	تركيب على رف 19 بوصة / تركيب على سكة DIN أو لوحة
وحدات الإدخال/الإخراج المدعومة	حتى 8 لكل عقدة
توسيع الشبكة	حتى 13 عقدة (مقرن SEC402)، حتى 9 عقد (مقرن SEC401)
الشهادات	CE, UL, CSA, RoHS

التحكم في العمليات وتكامل أنظمة التحكم الموزعة (DCS)

• يدعم بروتوكول حلقة HART 4-20 مللي أمبير لواجهة الإشارة التناظرية.
• يوفر عزلًا بين القنوات لمنع التزاوج المتقاطع للإشارات التناظرية والرقمية.
• يطبق تعويض الوصلة الباردة (CJC) لمدخلات الثرموكبل، مما يضمن تفسيرًا دقيقًا لإشارة درجة الحرارة.
• متوافق مع شبكات FOUNDATION Fieldbus و Profibus PA لاتصالات الأجهزة الميدانية المحددة.

الأسئلة المتداولة

س: هل يدعم SNB10D-445/CU2T وحدات الإدخال/الإخراج القابلة للتبديل السريع؟
ج: لا، تتطلب الوحدة أن تكون في حالة إيقاف التشغيل لإدخال وحدات الإدخال/الإخراج أو إزالتها بأمان.

س: ما هو الحد الأقصى للحمل الحالي لكل جزء من ناقل ESB؟
ج: يجب ألا يتجاوز إجمالي استهلاك التيار المشترك للعقد الآمنة المتصلة الحد الأقصى المقدر للإدخال 5.5 أمبير لكل مسار إمداد بالطاقة.

س: هل يمكن ترقية البرامج الثابتة دون إزالة العقدة؟
ج: يتم دعم ترقيات البرامج الثابتة عبر واجهة تكوين ProSafe-RS دون إزالة مادية، شريطة أن تكون الوحدة قيد التشغيل وفي وضع صيانة متحكم به.

إرشادات التركيب الميداني

• تركيب على رف 19 بوصة أو لوحة باستخدام براغي M5 مع جلب عازلة؛ تأكد من التأريض الآمن.
• استخدام كابلات مزدوجة مجدولة ومحمية لاتصالات ناقل ESB لتقليل التداخل الكهرومغناطيسي.
• إنهاء العقدة الأخيرة في خط الناقل بموصل /CU2T المدمج لمنع الانعكاسات.
• الحفاظ على درجة حرارة التشغيل المحيطة والرطوبة ضمن النطاقات المحددة؛ تجنب أشعة الشمس المباشرة والتعرض للتآكل بما يتجاوز تحمل ISA G3.
• توجيه كابلات الطاقة والاتصالات بشكل منفصل قدر الإمكان لتقليل التداخل والحفاظ على سلامة الإشارة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
