وصف

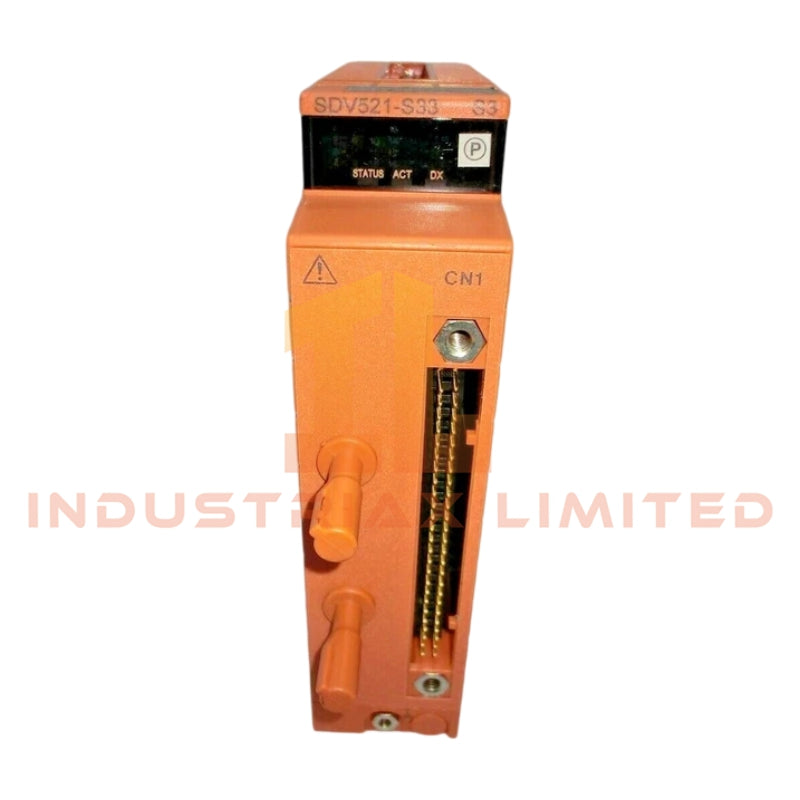

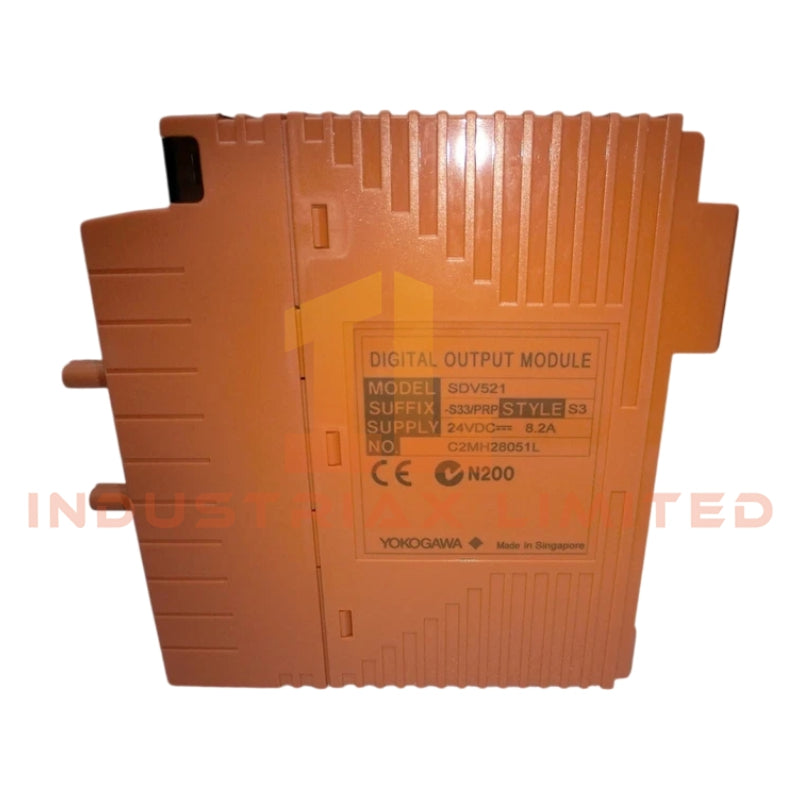

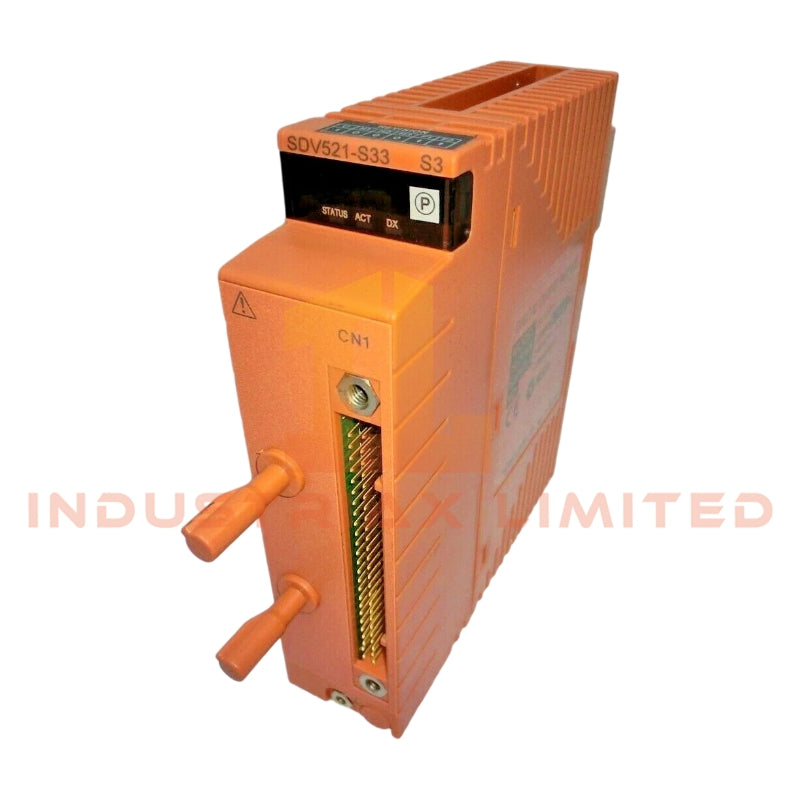

وحدة الإخراج الرقمي Yokogawa SDV521-S33
تعمل وحدة الإخراج الرقمي Yokogawa SDV521-S33 ، والمُدرجة أيضًا ضمن كتالوج SDV521-S33 Digital Output Module، كمكون مادي مخصص للتحكم في تبديل الإشارة المنفصلة ضمن الأنظمة الفرعية للإدخال/الإخراج لنظام التحكم الموزع (DCS) من نوع Yokogawa CENTUM. تم تكوين Yokogawa SDV521-S33 (SDV521) لتشغيل الأحمال الميدانية كهربائيًا في معماريات خرج 24 فولت تيار مستمر، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا مع عزل على مستوى القناة وتصميم خرج مصدر تيار.
مواصفات الأجهزة
| المعلمة |
المواصفات |
| الموديل والعلامة التجارية |
Yokogawa SDV521-S33 |
| المنشأ |
اليابان |
| الوزن |
تقريبًا 0.36 كجم |
| استهلاك الطاقة |
280 مللي أمبير كحد أقصى (5 فولت تيار مستمر)، 140 مللي أمبير كحد أقصى (24 فولت تيار مستمر) |
| قنوات الإخراج |
4 قنوات معزولة |
| نوع الإخراج |
مصدر تيار |
| جهد الإخراج |
24 فولت تيار مستمر |
| سعة تيار الإخراج |
2 أمبير لكل قناة، 8 أمبير إجمالي |
| وقت الاستجابة |
30 مللي ثانية كحد أقصى |
| جهد العزل |
2 كيلو فولت تيار متردد (دقيقة واحدة، الإشارة إلى النظام) |
| تيار التسرب (حالة إيقاف التشغيل) |
1.6 مللي أمبير كحد أقصى |
عزل من قناة إلى قناة ومعمارية إخراج نظام التحكم الموزع (DCS)
تطبق SDV521-S33 عزلًا كهربائيًا على مستوى القناة عبر جميع نقاط الخرج الأربعة، مما يقلل من الاقتران عبر القنوات أثناء أحداث التبديل. في تكوينات الإدخال/الإخراج لنظام التحكم الموزع (DCS) من Yokogawa، تدعم بنية العزل هذه تنشيطًا مستقلاً للحمل دون تداخل مشترك في العودة بين خطوط الخرج المتجاورة. يحافظ تصميم خرج مصدر التيار على توصيل تيار متحكم به إلى الأحمال الميدانية ضمن نافذة المقاومة المحددة من 12 إلى 240 أوم، مما يضمن سلوك تبديل حتمي في ظل ظروف الأسلاك الخارجية المتغيرة.
الأسئلة المتكررة
س: هل يمكن تبديل مخارج SDV521-S33 على الساخن أثناء تشغيل النظام؟
ج: تعتمد إمكانية التبديل السريع على تكوين قاعدة الإدخال/الإخراج المضيفة. من الناحية الكهربائية، يجب إلغاء تنشيط خطوط الخرج قبل سحب الوحدة لتجنب الارتداد العابر على حلقات 24 فولت تيار مستمر.
س: ما هو القيد الذي تفرضه مواصفات تيار التسرب 1.6 مللي أمبير؟
ج: يحدد تيار التسرب في حالة الإيقاف تدفق التيار المتبقي عند تعطيل المخارج. يجب أخذ ذلك في الاعتبار عند تشغيل الأحمال عالية الحساسية مثل المرحلات ذات الحالة الصلبة أو دوائر الإدخال ذات العتبة المنخفضة.
س: هل يلغي عزل القناة الحاجة إلى فصل التأريض الخارجي؟
ج: لا. يقلل عزل القناة من الاقتران بين القنوات، ولكن يجب أن تتبع دروع الأسلاك الميدانية وتأريض النظام ممارسات التأريض أحادية النقطة لنظام التحكم الموزع (DCS) القياسية.
إرشادات التركيب الميداني
يجب استخدام كابل الإشارة المخصص AKB651 مع الأسلاك الميدانية مع الحفاظ على استمرارية التغطية المناسبة عبر نقاط الإنهاء. تأكد من أن مصدر 24 فولت تيار مستمر الخارجي ضمن نطاق التسامح المحدد قبل تنشيط دوائر الإخراج. حافظ على الفصل بين موصلات الخرج وكابلات الطاقة عالية الضوضاء لتقليل عابرات التبديل المستحثة. يجب التحقق من كل خط إخراج في ظل ظروف عدم التحميل والتحميل قبل التشغيل للتأكد من صحة قطبية المصدر وتوافق الحمل ضمن نطاق مقاومة 12 إلى 240 أوم.
