وصف

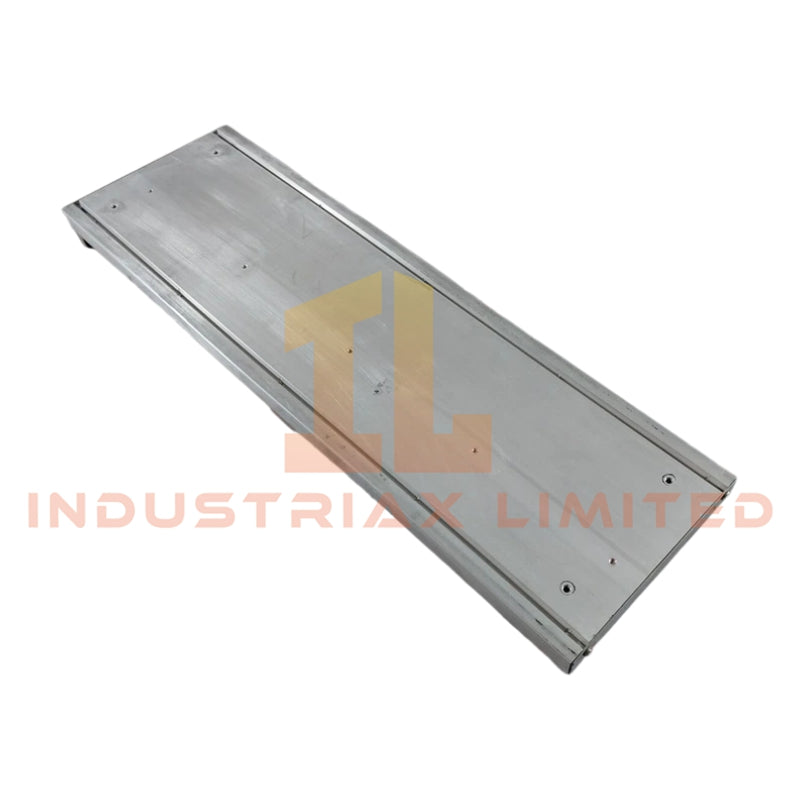

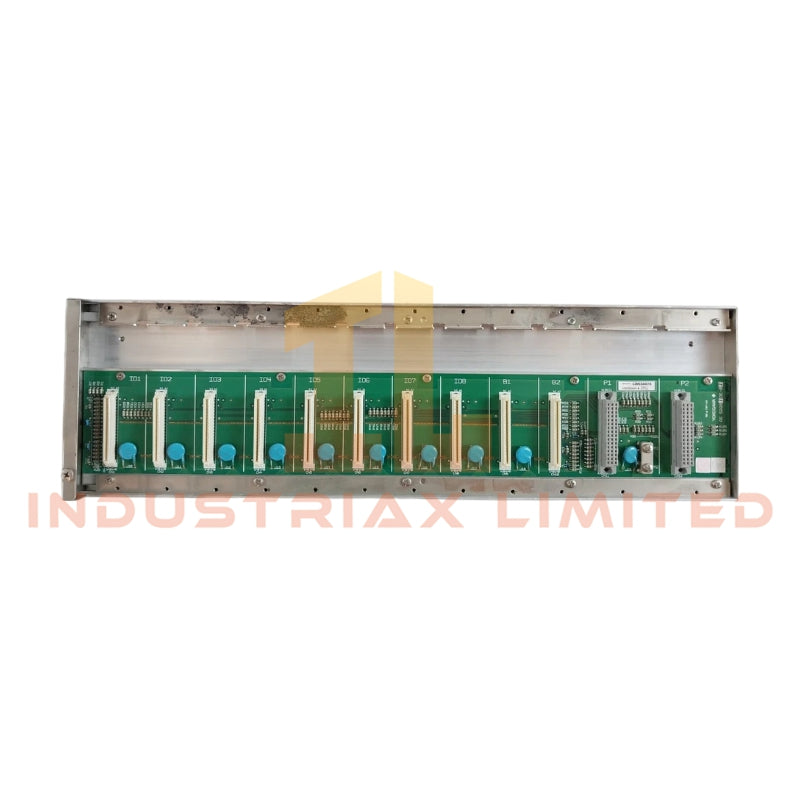

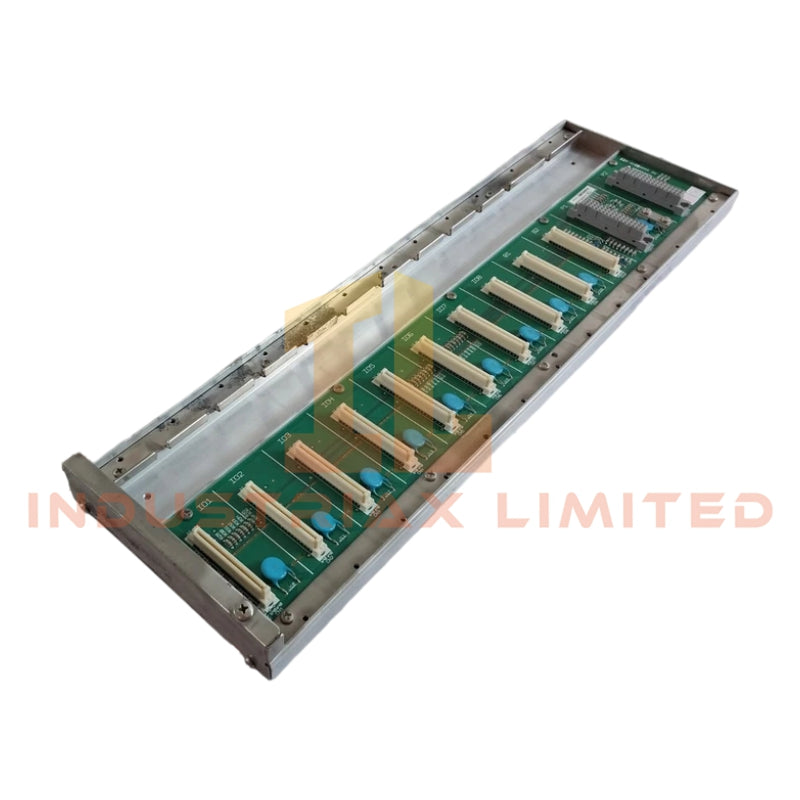

وحدة واجهة اللوحة الخلفية Yokogawa S9981DE-02

تم تكوين Yokogawa S9981DE-02 (وحدة واجهة اللوحة الخلفية S9981DE-02) للاتصال بين الوحدات وتوزيع إشارة اللوحة الخلفية في هيكل التحكم الصناعي، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا ضمن Yokogawa STARDOM وهياكل التحكم الموزعة. تعمل الوحدة كهيكل توصيل ميكانيكي وكهربائي قائم على الفتحات لوحدات الإدخال/الإخراج والاتصال.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa S9981DE-02
المنشأ	اليابان
الوزن	تقريبًا 1.0 كجم
الأبعاد	482 ملم (عرض) × 210 ملم (ارتفاع) × 220 ملم (عمق)
نوع المنتج	لوحة خلفية/وحدة واجهة ذات 10 فتحات
سعة الفتحات	حتى 10 وحدات
أنواع الإشارات	المزدوجات الحرارية، RTDs، الجهد، التيار، الإشارات الرقمية
سعة القناة	حتى 16 قناة (تعتمد على تكوين النظام)
العزل	هندسة عزل القناة إلى القناة

واجهة عملية Yokogawa وهيكل اللوحة الخلفية

تطبق الوحدة S9981DE-02 بنية لوحة خلفية معيارية للاتصال الحتمي بين الوحدات عبر منصات التحكم من Yokogawa. يتم التعامل مع توجيه الإشارة من خلال مخطط توصيل فتحات سلبي/نشط حسب تكوين النظام، مما يدعم وحدات الإدخال/الإخراج ذات الإشارة المختلطة داخل هيكل موحد.

في بيئات التحكم الموزعة من Yokogawa، يتوافق تصميم اللوحة الخلفية مع متطلبات عزل القناة لسلامة إشارة العملية، بما في ذلك قمع اقتران القنوات المتقاطعة وتأثيرات حلقة التأريض. يدعم التكامل مع وحدات الإدخال/الإخراج التناظرية والرقمية تنسيقات الإشارة الصناعية القياسية مثل حلقات 4-20 مللي أمبير ومدخلات القياس القائمة على الجهد. يضمن تقسيم اللوحة الخلفية مرجعية إشارة محكومة عبر حدود الوحدات في أنظمة الحصول على البيانات متعددة القنوات.

الأسئلة المتداولة

س: هل تدعم S9981DE-02 تبديل وحدات الإدخال/الإخراج السريع (Hot-swapping)؟
ج: تعتمد إمكانية التبديل السريع على وحدات الإدخال/الإخراج المثبتة ووحدة التحكم في النظام. توفر اللوحة الخلفية نفسها اتصال الفتحات المادية دون فرض منطق التبديل.

س: هل يتم التعامل مع عزل القناة على مستوى اللوحة الخلفية أم على مستوى الوحدة؟
ج: يتم تنفيذ العزل بشكل أساسي على مستوى وحدة الإدخال/الإخراج، بينما تدعم اللوحة الخلفية الفصل الهيكلي وتوجيه الإشارة المتحكم به بين الفتحات.

س: هل يمكن استخدام أنواع إشارات مختلطة في وقت واحد عبر الفتحات؟
ج: نعم. يدعم هيكل اللوحة الخلفية التثبيت المتزامن للوحدات التي تتعامل مع المزدوجات الحرارية، RTDs، الجهد، التيار، والمدخلات الرقمية، مع مراعاة قواعد تكوين النظام.

إرشادات التثبيت الميداني

• قم بتثبيت الوحدة فقط في خزانة تحكم صناعية مؤرضة مع دعم مناسب لقضيب DIN أو الرف.
• حافظ على الفصل بين كابلات الطاقة وأسلاك الإشارة لتقليل الاقتران الكهرومغناطيسي.
• تأكد من إدخال موصلات اللوحة الخلفية بالكامل دون إجهاد ميكانيكي على واجهات الفتحات.
• استخدم الكابلات المحمية لوحدات الإشارة التناظرية والمنخفضة المستوى، مع إنهاء الحماية عند نقاط التأريض المحددة.
• تحقق من ظروف تهوية الخزانة لتتوافق مع المتطلبات الحرارية على مستوى النظام قبل تشغيل الوحدات.
• تجنب تلوث موصلات الفتحات؛ افحصها بحثًا عن الغبار أو الأكسدة قبل إدخال الوحدة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
