وصف

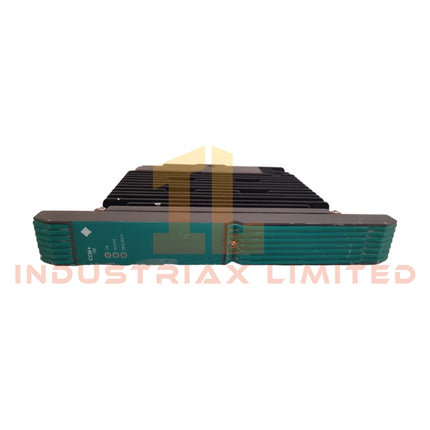

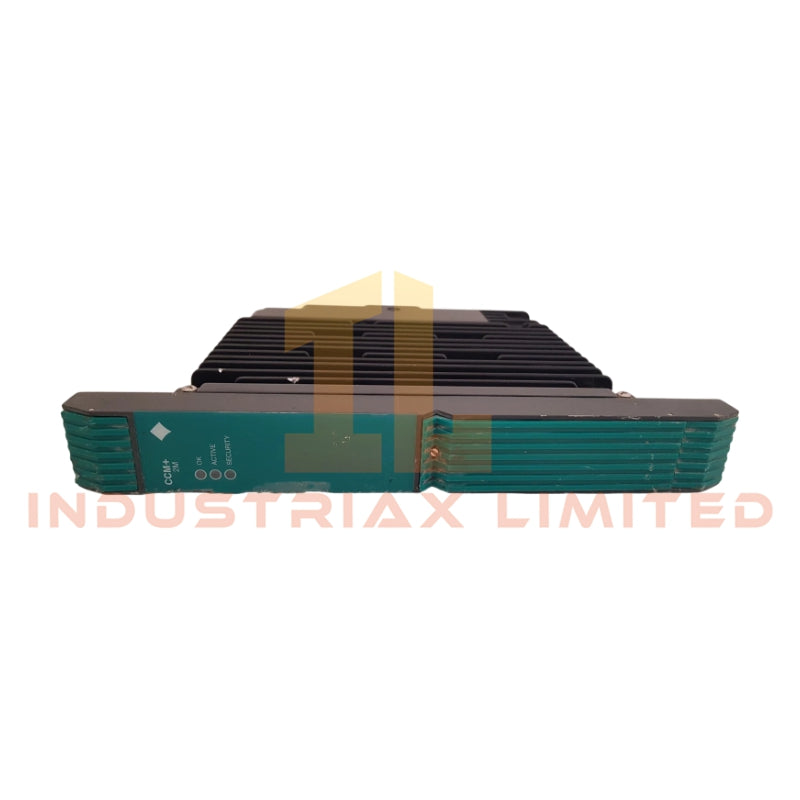

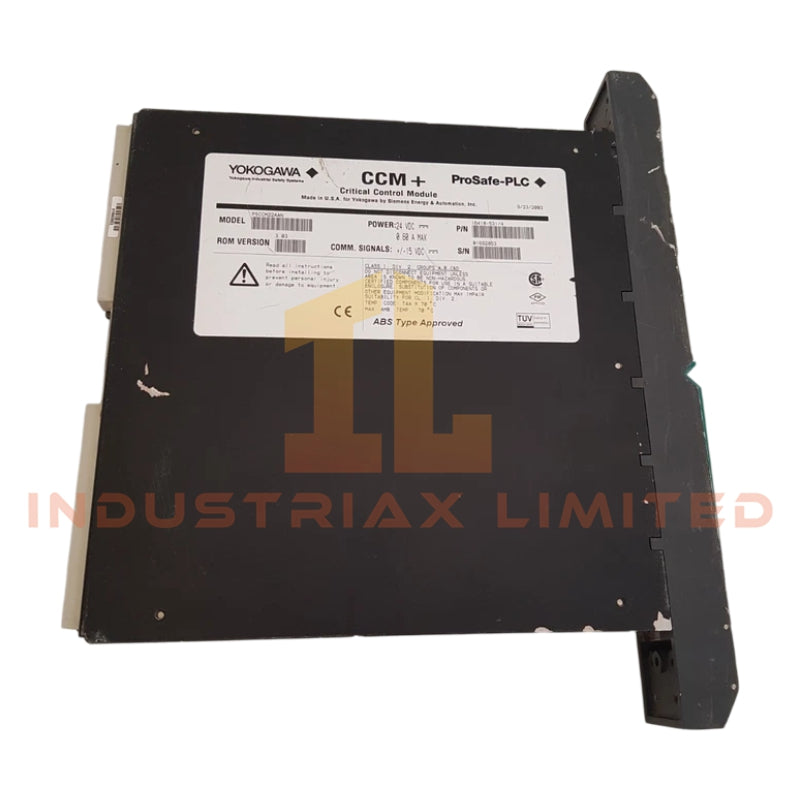

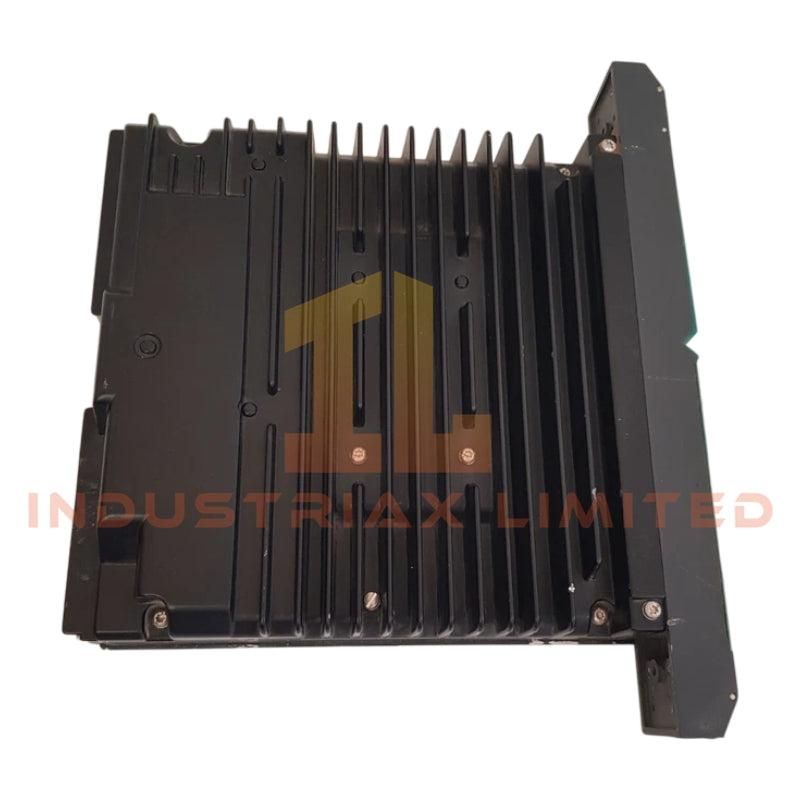

وحدة التحكم الحرجة Yokogawa PSCCM22AAN CCM

تم تكوين وحدة Yokogawa PSCCM22AAN (وحدة التحكم الحرجة PSCCM22AAN) لتنفيذ منطق السلامة واتصال معالج على مستوى الرف في منصة ProSafe-PLC، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لوظائف التحكم في نظام الأمان المبرمج (SIS) من خلال بنية اللوحة الخلفية لـ ProSafe-PLC. تتضمن الوحدة موارد معالجة داخلية وذاكرة غير متطايرة ووظائف تشخيص لإدارة تطبيقات السلامة.

تفكيك اللاحقة ومصفوفة النموذج

تحدد الوثائق المرفقة PSCCM22AAN على أنها التسمية الكاملة للوحدة. تشير الوثائق المتاحة إلى أرقام الأجزاء المرتبطة بما في ذلك 16418-531/1 و 16418-531/4. لم يتم تحديد هيكل رسمي لفك تشفير اللاحقة في المواد المصدر المقدمة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	PSCCM22AAN
الماركة	Yokogawa
الأصل	لم يُحدد في الوثائق المرفقة
نوع المنتج	وحدة التحكم الحرجة CCM+ (وحدة المعالجة المركزية)
رقم الجزء	16418-531/1، 16418-531/4 (حسب التنوع)
جهد الإدخال	24 VDC (+/-15%)
استهلاك التيار	حد أقصى 0.60 أمبير
استهلاك الطاقة	مستمد من مصدر 24 VDC وحد أقصى للتيار 0.60 أمبير
هندسة المعالج	نظام معالج دقيق مكوّن للسلامة
نوع الذاكرة	ذاكرة الوصول العشوائي (RAM) وذاكرة فلاش/ROM غير متطايرة
الإصدار النموذجي لـ ROM	3.03 (حسب الإصدار)
واجهة اللوحة الخلفية	واجهة رف ProSafe-PLC
الاتصال الداخلي	إشارة ناقل داخلي +/-15 VDC
دعم التكرار	دعم نشر المعالج المزدوج المتكرر
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة النسبية	5% إلى 95% رطوبة نسبية، غير متكثفة
فئة الحماية	IP20
الشهادات	CE، RoHS
الأبعاد	5.1 سم × 25.4 سم × 30.5 سم
الوزن	1.9 كجم

عزل القناة إلى القناة ودمج التحكم في العمليات

في بيئات التحكم في العمليات وأنظمة السلامة، تعمل PSCCM22AAN من خلال بنية الاتصال باللوحة الخلفية لـ ProSafe-PLC بدلاً من الحصول المباشر على إشارة الحقل. قد تتضمن معماريات النظام التي تستخدم هذه الوحدة أنظمة فرعية I/O معزولة من قناة إلى قناة وشبكات أدوات عملية متصلة من خلال وحدات الواجهة المرتبطة. يتم الاتصال بين المعالج ووحدات الرف من خلال بنية الناقل الداخلي، مما يدعم تكوينات تكرار المعالج وتبادل التشخيصات الخاطئة.

الأسئلة المتداولة

س: هل تدعم PSCCM22AAN تشغيل المعالج المتكرر؟
ج: نعم. تحدد الوثائق المقدمة دعم تكوينات النشر المزدوج المتكرر المصممة لتقليل أعطال المعالج ذات النقطة الواحدة داخل أنظمة أمان ProSafe-PLC.

س: هل يمكن استبدال الوحدة بينما يظل النظام موصلاً بالكهرباء؟
ج: تتم الإشارة إلى إمكانية الاستبدال السريع عند تثبيت المعالج ضمن بنية متكررة مُعدّة بشكل مناسب. يجب أن تتبع إجراءات الاستبدال الفعلية وثائق صيانة ProSafe-PLC المطبقة.

س: ما هي متطلبات مصدر الطاقة التي تنطبق على الوحدة؟
ج: تتطلب الوحدة مصدر طاقة 24 VDC بتحمل +/-15% وحد أقصى لاستهلاك التيار يبلغ 0.60 أمبير.

إرشادات التثبيت الميداني

• تحقق من تعيين فتحة الرف وتكوين تكرار المعالج قبل الإدخال.
• تأكد من أن جهد مصدر 24 VDC يظل ضمن حدود التسامح المحددة قبل التشغيل.
• حافظ على تأريض الخزانة وفقًا لمعايير الكهرباء في الموقع ومتطلبات التثبيت من الشركة المصنعة.
• قم بتوجيه أسلاك الطاقة وأسلاك الاتصال بشكل منفصل حيثما أمكن لتقليل التداخل الكهربائي الموصل.
• تأكد من أن مسارات التهوية داخل خزانة التحكم تظل خالية من العوائق.
• التزم بإجراءات الحماية من التفريغ الكهروستاتيكي أثناء المناولة والتركيب.
• تحقق من مزامنة المعالج وحالة التشخيص بعد استبدال الوحدة في الأنظمة المتكررة.
• سجل معلومات البرامج الثابتة وإصدار ROM قبل أنشطة الصيانة لدعم التحقق من التوافق.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
