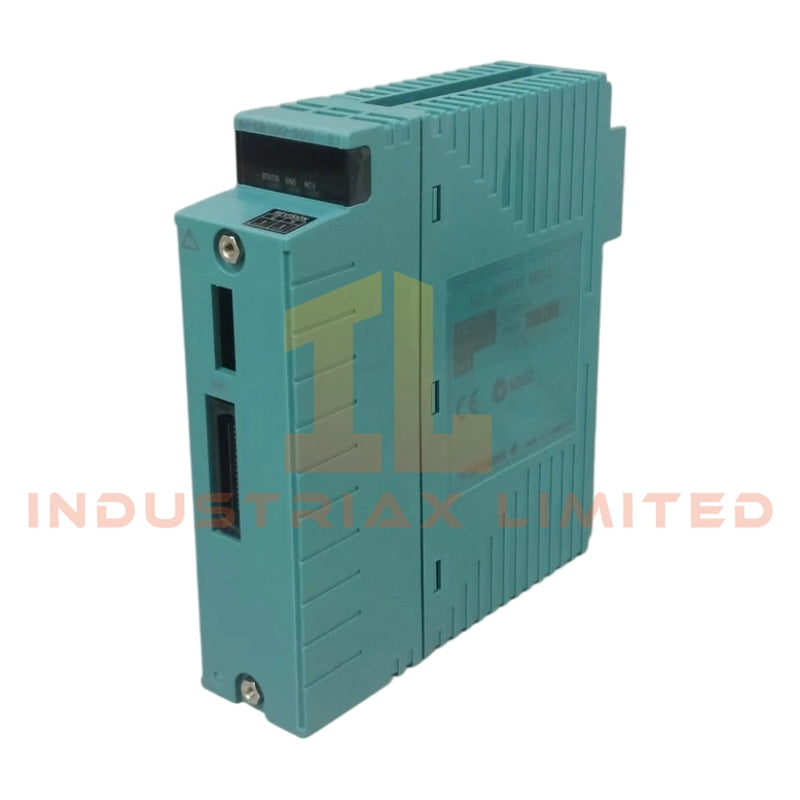

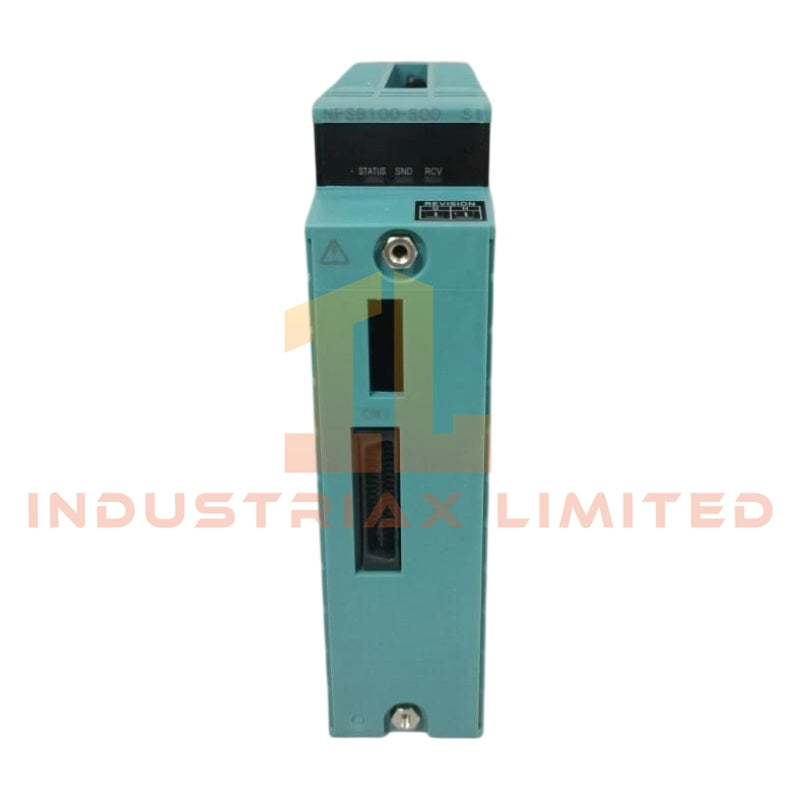

وحدة تكرار ناقل Yokogawa NFSB100-S00 SB

وحدة Yokogawa NFSB100-S00، والمصنفة أيضًا باسم وحدة تكرار ناقل NFSB100-S00، تعمل كمكون أجهزة مخصص لتجديد إشارة ناقل SB وتوسيع اللوحة الخلفية للنظام ضمن منصة التحكم Yokogawa STARDOM. توفر وحدة Yokogawa NFSB100-S00 (وحدة تكرار ناقل NFSB100-S00) تنفيذًا ماديًا/كهربائيًا مباشرًا لاستمرارية الاتصال بين أجزاء ناقل SB في بنى التحكم الموزعة القائمة على FCN.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الماركة	Yokogawa
بلد المنشأ	اليابان
الوزن	0.25 كجم
الأبعاد	130 مم × 100 مم × 42 مم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	100 مللي أمبير كحد أقصى (مصدر طاقة اللوحة الخلفية 5 فولت تيار مستمر)
نوع المنتج	وحدة تكرار ناقل SB
واجهة الناقل	ناقل اللوحة الخلفية لنظام SB الخاص
الوظيفة	تجديد الإشارة وتوسيع جزء ناقل SB
التركيب الكهربائي	بنية تكرار اللوحة الخلفية ثنائية المنافذ

خصائص بنية اتصال ناقل Yokogawa SB

تتكامل NFSB100-S00 في بنية اللوحة الخلفية لوحدة التحكم STARDOM FCN لتوسيع طوبولوجيا ناقل SB عبر وحدات أساسية متعددة. تقوم الوحدة بتجديد الإشارة بين أجزاء الناقل للحفاظ على محاذاة التوقيت وسلامة شكل الموجة الكهربائية عبر تكوينات الرفوف الموسعة.

في بنية Yokogawa DCS، يتم اشتقاق توقيت ناقل SB من منطق مزامنة اللوحة الخلفية الحتمي. تعمل الوحدة على الطبقة المادية، حيث تعيد إنتاج حالات الناقل الرقمي دون تفسير البروتوكول. وهذا يتيح انتشارًا مستقرًا للاتصال بين وحدة التحكم والإدخال/الإخراج عبر إطارات الأجهزة المنفصلة.

في بيئات التحكم في العمليات التي تستخدم منصات Yokogawa، قد تتعايش أنظمة ناقل SB مع حلقات تناظرية 4-20 مللي أمبير وأجهزة ميدانية تدعم HART، بالإضافة إلى FOUNDATION Fieldbus وشبكات أخرى على مستوى الحقل، بينما تظل NFSB100-S00 مقتصرة على مهام توسيع اللوحة الخلفية للنظام الداخلية.

الأسئلة المتداولة

س: هل تقوم NFSB100-S00 بتحويل البروتوكول بين ناقل SB وشبكات الحقل؟
ج: لا. تعمل الوحدة فقط على مستوى التجديد المادي لناقل SB ولا تقوم بتحويل البروتوكول أو توصيل الشبكات الميدانية.

س: ما هو متطلب تحميل اللوحة الخلفية للوحدة؟
ج: تسحب الوحدة ما يصل إلى 100 مللي أمبير من مصدر طاقة اللوحة الخلفية 5 فولت تيار مستمر. يتم توفير الطاقة مباشرة من حامل قاعدة FCN.

س: هل يمكن للوحدة أن تعمل أثناء استبدال صيانة النظام؟
ج: تعتمد القدرة على الاستبدال السريع على تكوين النظام وإجراء التثبيت. في تكوينات FCN القياسية، يتطلب الاستبدال ظروف صيانة محكمة لتجنب انقطاع ناقل SB.

إرشادات التثبيت الميداني

يجب أن يتم التثبيت في الفتحة المخصصة لوحدة قاعدة FCN التي تدعم وحدات توسيع ناقل SB. تأكد من أن موصل اللوحة الخلفية مثبت بالكامل للحفاظ على استمرارية الإشارة عبر جزء الناقل.

يجب توجيه كابلات ناقل SB باستخدام الموصلات المعتمدة من Yokogawa والاحتفاظ بها ضمن حدود نصف قطر الانحناء المحددة لمنع انقطاع المعاوقة. يجب تطبيق تأريض الدرع عند نقطة مرجعية أرضية واحدة لتقليل اقتران الضوضاء بين الرفوف المتجاورة.

لا تخلط أسلاك تمديد ناقل SB مع كابلات الطاقة أو حلقات الإشارة التناظرية. حافظ على الفصل المادي لتقليل التداخل الكهرومغناطيسي عبر أجزاء اللوحة الخلفية للنظام.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
