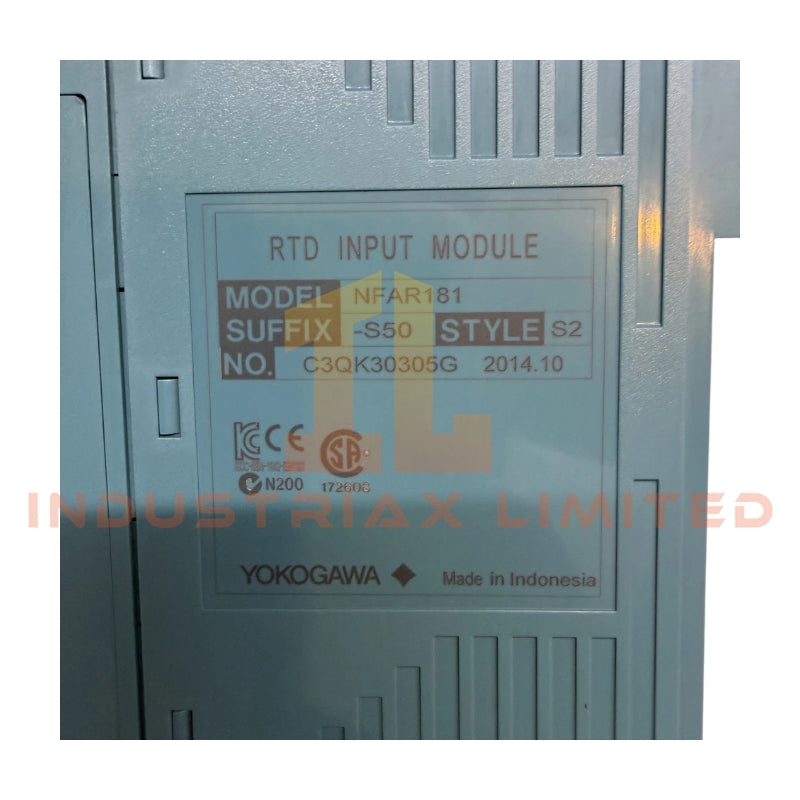

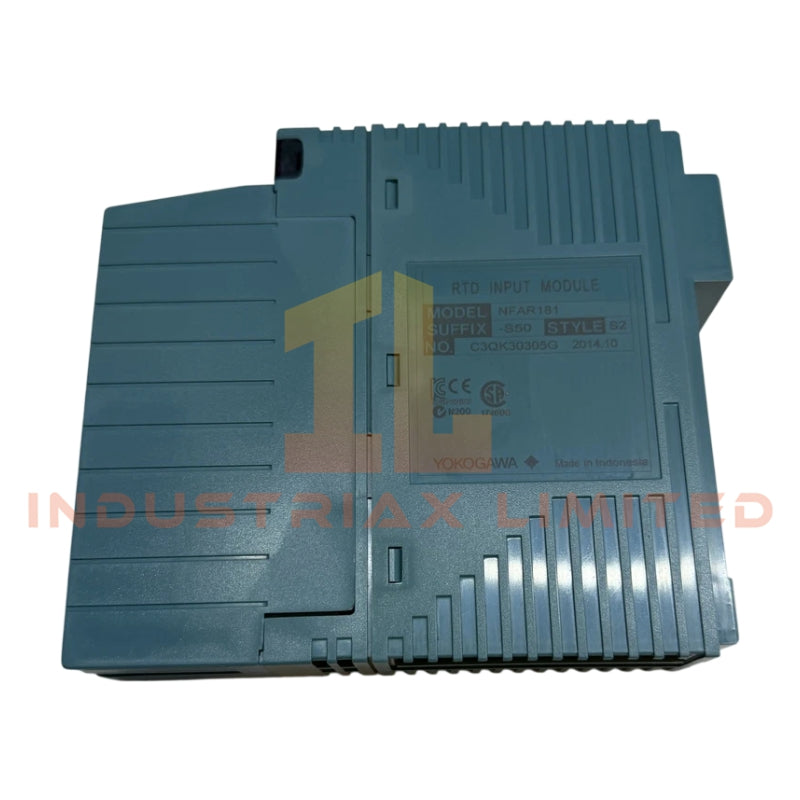

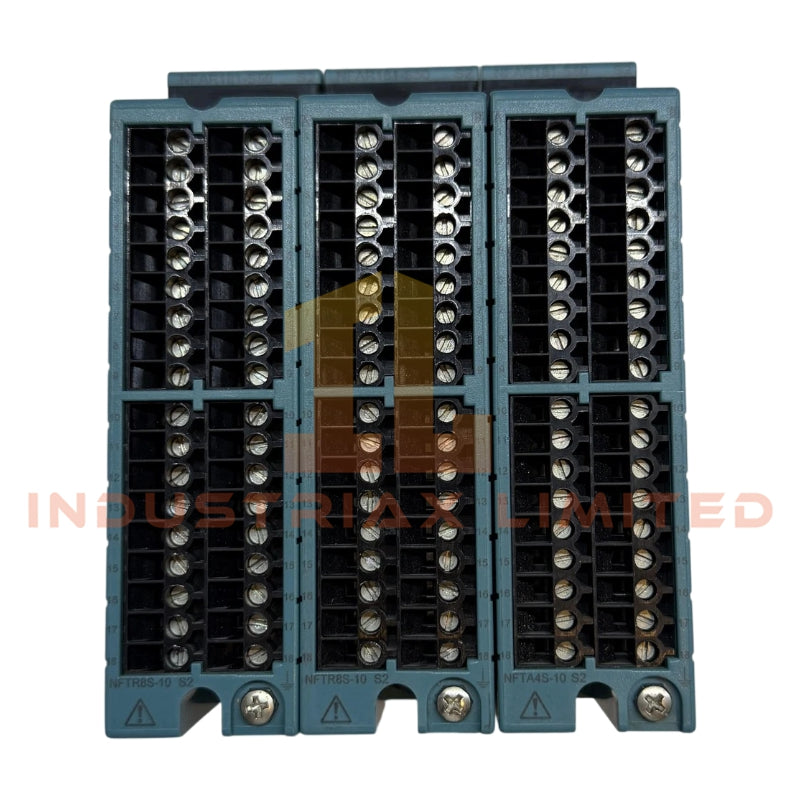

وحدة إدخال Yokogawa NFAR181-S50 RTD

تعمل وحدة Yokogawa NFAR181-S50، والمُفهرسة أيضًا باسم وحدة إدخال RTD NFAR181، كمكون أجهزة مخصص للحصول على إشارة درجة حرارة المقاومة داخل شبكات الإدخال/الإخراج لوحدة التحكم Yokogawa STARDOM.

تفسير اللاحقة ومصفوفة النموذج

لا يتضمن تسمية النموذج NFAR181-S50 تفكيكًا لاحقًا منظمًا ومحددًا علنًا يتجاوز معرف السلسلة ورمز التكوين. لا يوجد منطق إضافي للنماذج الفرعية محدد في مجموعة البيانات الفنية المقدمة.

مواصفات الأجهزة

المعلمة	المواصفات
نموذج العلامة التجارية	يوكوجاوا NFAR181-S50
الأصل	اليابان
الوزن	0.2 كجم
الأبعاد	غير محدد
درجة حرارة التشغيل	غير محدد
استهلاك الطاقة	450 مللي أمبير @ 5 فولت تيار مستمر
قنوات الإدخال	12 قناة، معزولة
نوع الإدخال	Pt100 / JPt100، 3 أسلاك
تيار القياس	1 مللي أمبير
نطاق الإدخال	-200 إلى 800 درجة مئوية
الدقة	±0.15 درجة مئوية
دورة التحديث	1 ثانية
جهد التحمل	1500 فولت تيار متردد (دقيقة واحدة، الإدخال إلى النظام)
مقاومة الإدخال	>= 2 ميجا أوم (تشغيل/إيقاف التشغيل)
كشف الاحتراق	قابل للتكوين لكل قناة

عزل القناة إلى القناة وهندسة تعويض الوصلة الباردة

تطبق وحدة Yokogawa NFAR181-S50 عزلًا جلفانيًا لكل قناة عبر جميع مدخلات RTD الاثني عشر، مما يقلل من الاقتران عبر القنوات في ظروف مقاومة الرصاص المختلطة. يتم تطبيق منطق تعويض الوصلة الباردة (CJC) داخليًا لخطية RTD وتصحيح الوصلة المرجعية ضمن مسار الاكتساب. يتم تثبيت إثارة القياس عند 1 مللي أمبير لكل قناة، مما يضمن تحويل جهد ثابت عبر عناصر Pt100 في ظل ظروف مقاومة الحلقة المتغيرة. تعطي الهندسة الأولوية لأخذ العينات الحتمية مع دورة تحديث مدتها ثانية واحدة متوافقة مع توقيت مسح وحدة التحكم.

الأسئلة المتداولة

س1: هل تدعم الوحدة التوصيل السريع أثناء تشغيل اللوحة الخلفية؟
ج1: لم يتم تحديد إمكانية التوصيل السريع. يجب أن يتم التثبيت مع فصل طاقة اللوحة الخلفية لتجنب الإثارة العابرة على دوائر إدخال RTD.

س2: ما هو تأثير عزل القناة على توقيت القياس؟
ج2: يتم تنفيذ العزل على مستوى القناة دون تغيير دورة تحديث البيانات البالغة ثانية واحدة. لا توجد معلمات انحراف توقيت بين القنوات محددة في المواصفات المقدمة.

س3: هل يمكن تعويض مقاومة سلك الرصاص تلقائيًا؟
ج3: يتم دعم التعويض بشكل جوهري من خلال تكوين RTD بثلاثة أسلاك مع متطلبات مقاومة خط متطابقة عبر جميع الموصلات.

إرشادات التثبيت الميداني

يجب توصيل مدخلات RTD باستخدام تكوين Pt100 بثلاثة أسلاك مع مقاومة موصل متساوية لكل قناة. يجب إنهاء التدريع عند نقطة مرجعية أرضية واحدة لتقليل تكوين حلقات الأرض. حافظ على الفصل بين كابلات إشارة RTD وخطوط التبديل عالية الجهد لتقليل اقتران الضوضاء المستحثة. تأكد من عزم الدوران الطرفي وسلامة الإدخال وفقًا لمواصفات موصل جانب الرف قبل تنشيط النظام.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
