وصف

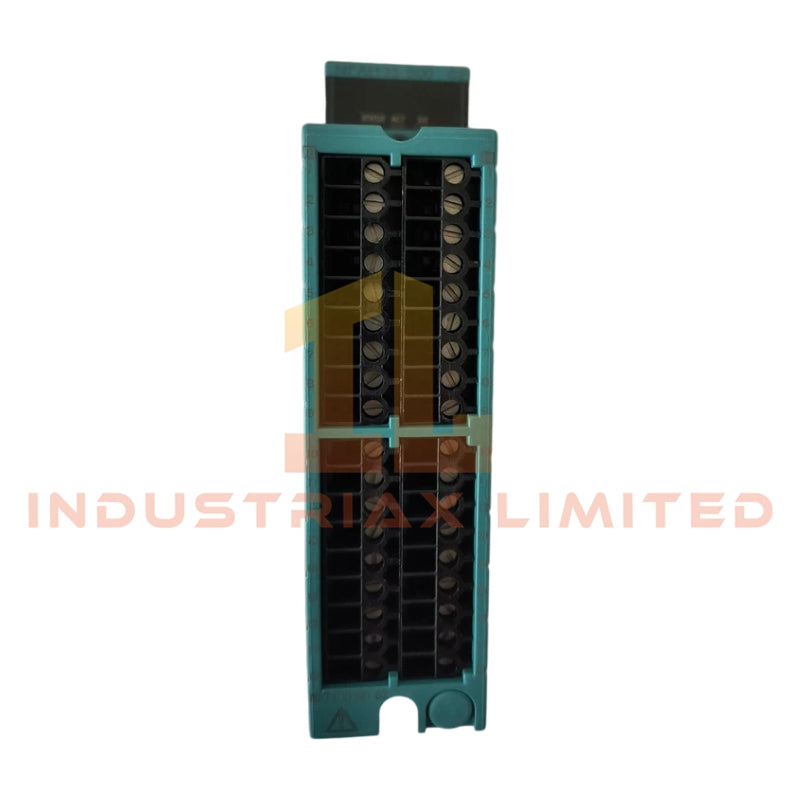

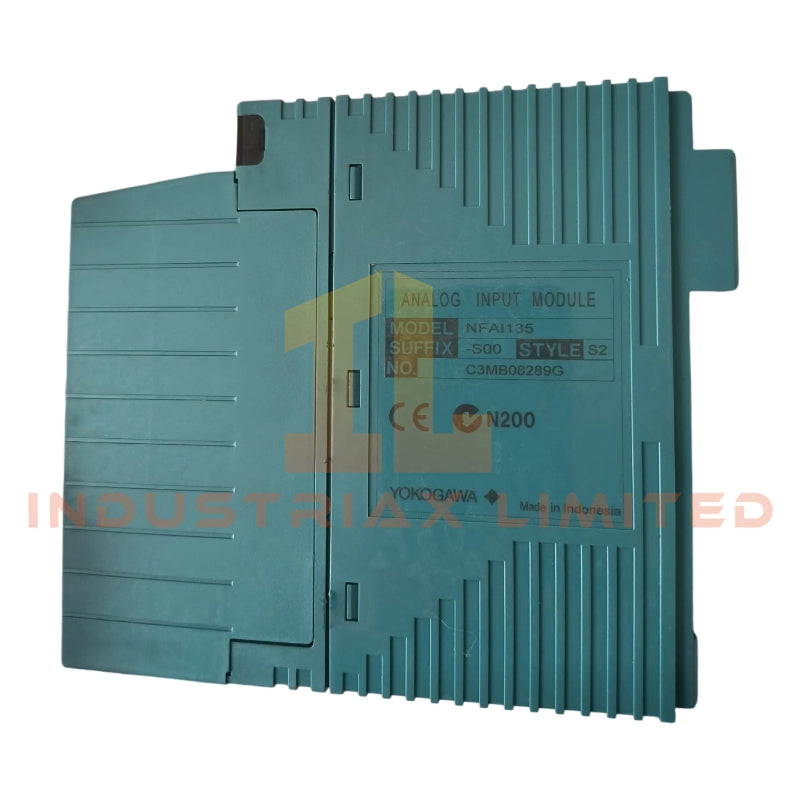

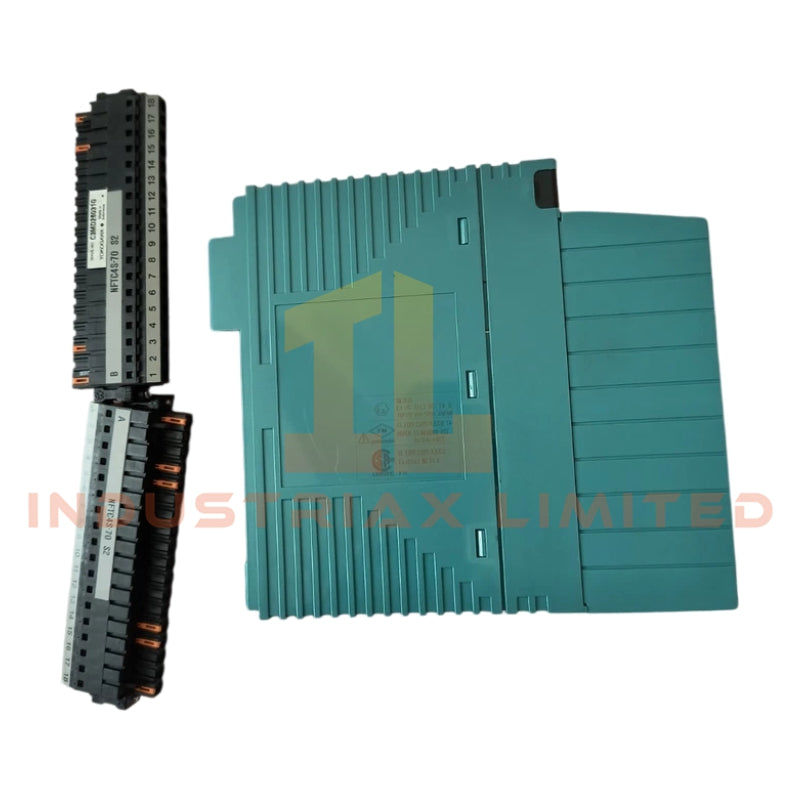

وحدة الإدخال التماثلي Yokogawa NFAI135

تم تكوين وحدة الإدخال التماثلي Yokogawa NFAI135-S00 (NFAI135) لاكتساب إشارة 4-20 مللي أمبير في الأنظمة الفرعية للإدخال/الإخراج CENTUM VP و CENTUM CS 3000، وتوفر إنهاءً كهربائيًا مباشرًا ورقمنة لحلقات تيار جهاز الإرسال الميداني إلى بيانات عملية نظام التحكم الموزع (DCS) عبر بنية إدخال معزولة من 40 قناة.

تفكيك اللاحقة ومصفوفة النموذج

• النموذج: NFAI135
• اللاحقة: S00
  • S: تكوين من النوع القياسي
  • 0: مراجعة الأجهزة القياسية
  • 0: متغير التكوين الأساسي بدون خيارات حماية أو طلاء إضافية

المواصفات الفنية للأجهزة

المعلمة	المواصفات
نموذج العلامة التجارية	Yokogawa NFAI135-S00
المنشأ	شركة يوكوجاوا الكهربائية
الوزن	حوالي 0.36 كجم
استهلاك الطاقة	حد أقصى 520 مللي أمبير عند 5 فولت تيار مستمر طاقة النظام الداخلية
عدد القنوات	40 مدخل معزول
إشارة الإدخال	4-20 مللي أمبير تيار مستمر
مقاومة الإدخال	250 أوم
تيار الإدخال المسموح به	حد أقصى 30 مللي أمبير
الدقة	+/-0.1% من المقياس الكامل
دورة التحديث	100 مللي ثانية
قوة العزل الكهربائي	500 فولت تيار متردد بين القنوات، 1500 فولت تيار متردد بين الإدخال والنظام

بنية العزل بين القنوات

تطبق الوحدة عزلًا كهربائيًا لكل قناة داخل واجهة لوحة التوصيل الخلفية لعقدة الإدخال/الإخراج CENTUM، مما يفصل كل إنهاء حلقة 4-20 مللي أمبير عن مسارات القياس المجاورة ومنطق النظام الأرضي. تقلل هذه البنية من مسارات انتشار حلقة الأرض وتحد من نقل الاضطرابات الوضعية المشتركة أثناء الأحداث العابرة من جانب الحقل. يتوافق التكامل مع مجموعات عقد الإدخال/الإخراج Yokogawa CENTUM VP مثل ANB10S و ANT10D، حيث يتم الحفاظ على نطاقات العزل عند نقطة الإنهاء وحدود التحويل التناظري الرقمي.

الأسئلة المتداولة

س: هل يمكن للوحدة قبول إدخال الجهد مباشرة (مثل 1-5 فولت تيار مستمر)؟
ج: التكوين الأساسي الموثق هو إدخال التيار 4-20 مللي أمبير. يتطلب قياس الجهد تحويلًا خارجيًا عبر مقاومة تحويل دقيقة ما لم يكن مدعومًا بشكل صريح من خلال تكوين الأسلاك المتغيرة.

س: هل يدعم التبديل السريع أثناء التشغيل؟
ج: يدعم الإدخال/الإزالة السريعة فقط في تكوينات العقد المتكررة وتجميعات قاعدة الإدخال/الإخراج المعتمدة. قد يحدث اضطراب في الإشارة إذا تمت الإزالة أثناء التشغيل النشط الفردي المتكرر.

س: ما هو حد العزل الكهربائي للوحدة؟
ج: يتم تنفيذ العزل بين كل قناة إدخال وبين دوائر الإدخال ومنطق لوحة التوصيل الخلفية للنظام، مع مستويات تحمل محددة تصل إلى 1500 فولت تيار متردد.

إرشادات التثبيت الميداني

• حافظ على تأريض الدرع عند نقطة إنهاء واحدة على جانب الخزانة لتجنب تيارات الحلقة على موصلات الإرجاع 4-20 مللي أمبير.
• تأكد من فصل الأسلاك الميدانية بين حلقات الإدخال التناظرية وموصلات التبديل عالية الجهد لتقليل الاقتران السعوي.
• تحقق من التركيب الصحيح على وحدات قاعدة الإدخال/الإخراج Yokogawa (مثل ANB10S / ANT10D) قبل تنشيط طاقة اللوحة الخلفية.
• استخدم كابلات إشارة Yokogawa المحددة (مثل KS1) أو موصلات مجدولة محمية مكافئة لسلامة الحلقة.
• لا تتجاوز تيار الإدخال المقدر بـ 30 مللي أمبير لكل قناة أثناء اختبار الحلقة أو محاكاة جهاز الإرسال.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
