وصف

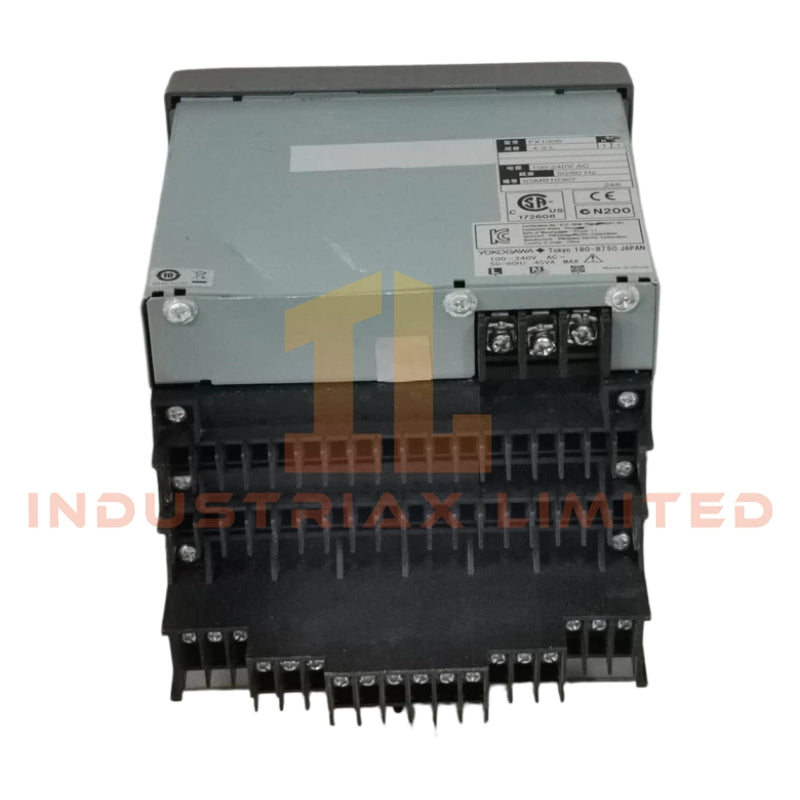

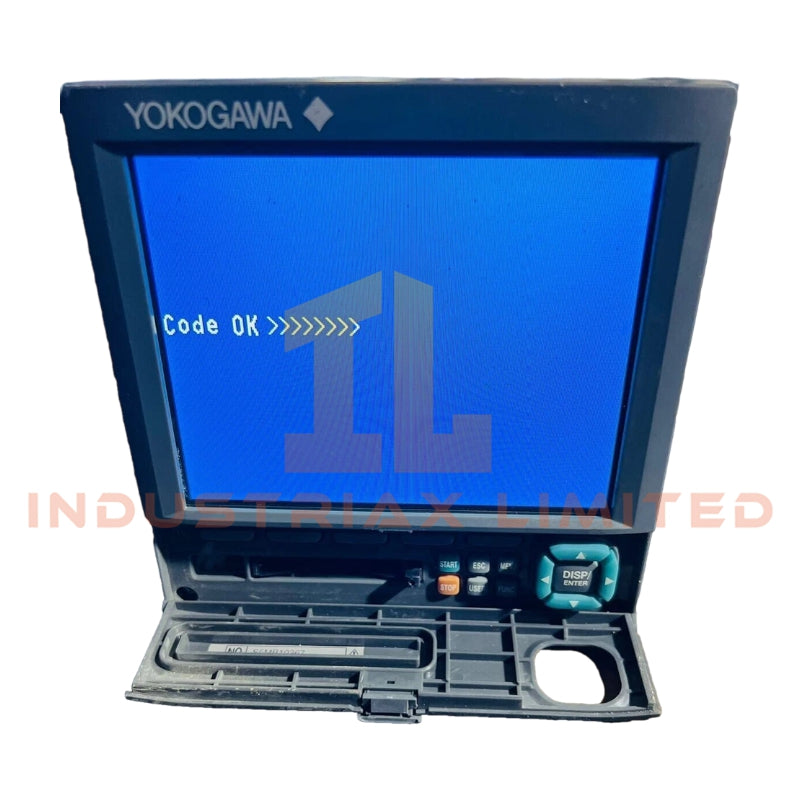

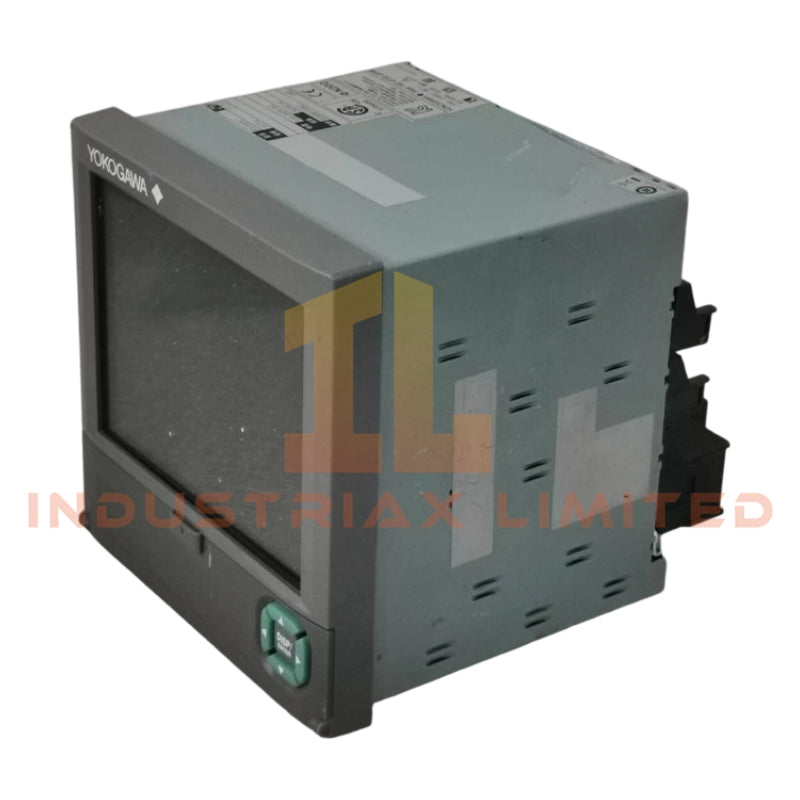

مسجل بيانات Yokogawa FX1006-4-3-L/A1/M1/USB1

تم تكوينه لاكتساب إشارة العملية في منصات التسجيل FX1000، يوفر Yokogawa FX1006-4-3-L/A1/M1/USB1 (مسجل بيانات FX1006-4-3-L بدون ورق) تنفيذًا كهربائيًا مباشرًا لتسجيل البيانات التناظرية والرقمية متعدد القنوات. تقوم الوحدة بأخذ عينات متزامنة زمنياً وتخزين وعرض متغيرات العملية عبر ما يصل إلى 6 قنوات إدخال مع تخزين مؤقت للذاكرة الداخلية/الخارجية وقدرة تصدير البيانات عبر USB/بطاقة CF.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa FX1006-4-3-L/A1/M1/USB1
المنشأ	اليابان
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
استهلاك الطاقة	45 فولت أمبير كحد أقصى
القنوات	6 قنوات إدخال عالمية
فاصل المسح الضوئي	ثانية واحدة قياسي (خيار أسرع قابل للتكوين حسب إعداد النظام)
وسائط التخزين	ذاكرة فلاش داخلية + فتحة بطاقة CF + واجهة USB
أنواع الإدخال	TC، RTD، جهد تيار مستمر، اتصال رقمي
الشاشة	شاشة TFT LCD مقاس 5.7 بوصة (دقة 240 × 320)

اكتساب إشارة العملية وسلوك العزل بين القنوات

تطبق سلسلة Yokogawa FX1000 بنية قياس متعددة القنوات مع تهيئة الإشارة لكل قناة لتقليل التداخل الكهربائي بين القنوات أثناء اكتساب الإشارة المختلطة. تدمج مدخلات المزدوجة الحرارية معالجة تعويض الوصلة الباردة (CJC) في المرحلة النهائية، مما يضمن استقرار المرجع الحراري قبل التحويل الرقمي. تدعم دوائر الواجهة التناظرية الأمامية العزل بين مدخلات القياس وأرضية النظام، مما يقلل من الحساسية للاقتران بالحلقة الأرضية في أسلاك العمليات الموزعة. تستخدم مسارات الاتصال بين محرك الاكتساب والنظام الفرعي للتخزين النقل المؤقت للحفاظ على أخذ عينات محددة أثناء دورات الكتابة المتزامنة لـ USB وبطاقة CF، بما يتوافق مع سلوك التسجيل على غرار نظام التحكم الموزع (DCS) باستخدام أنظمة بيئية للأجهزة متوافقة مع 4-20 مللي أمبير وأجهزة ميدانية تدعم HART عبر تهيئة الإشارة الخارجية.

الأسئلة المتكررة

س: هل يمكن لجهاز FX1006-4-3-L/A1/M1/USB1 تسجيل إشارات TC و RTD المختلطة في وقت واحد؟
ج: نعم. تدعم كل قناة من القنوات الست تكوينًا مستقلاً لمدخل TC أو RTD أو جهد التيار المستمر أو الاتصال دون اعتماد مشترك على الإثارة.

س: هل يؤدي تسجيل USB إلى مقاطعة اكتساب الذاكرة الداخلية؟
ج: لا. تعمل عملية نقل USB من خلال ترحيل الذاكرة المؤقتة؛ تستمر دورة الاكتساب بشكل مستقل عن عمليات التصدير.

س: هل عزل القناة يعتمد على الأجهزة أم على البرامج؟
ج: تتضمن تهيئة الإدخال فصلًا كهربائيًا في مرحلة الواجهة التناظرية الأمامية؛ يتم تنفيذ سلوك العزل على مستوى دائرة اكتساب الإشارة، وليس برمجيات بحتة.

إرشادات التثبيت الميداني

يجب أن تحافظ أسلاك الإدخال على الفصل بين خطوط المزدوجة الحرارية والتناظرية منخفضة المستوى وخطوط الاتصال الرقمية لتقليل الاقتران المستحث. يوصى باستخدام الكابلات المحمية مع تأريض نقطة واحدة في جانب خزانة التحكم فقط. يجب إدخال بطاقة CF في حالة إيقاف التشغيل ما لم يدعم تكوين النظام صراحةً التعامل مع وسائط الوصول السريع. يجب استخدام واجهة USB مع الكابلات المحمية المصنفة صناعياً لتقليل حقن التداخل الكهرومغناطيسي في اللوحة الخلفية للمسجل. يجب أن يتوافق عزم ربط الأطراف مع مواصفات موصل Yokogawa للحفاظ على مقاومة تلامس مستقرة تحت ظروف الاهتزاز.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
