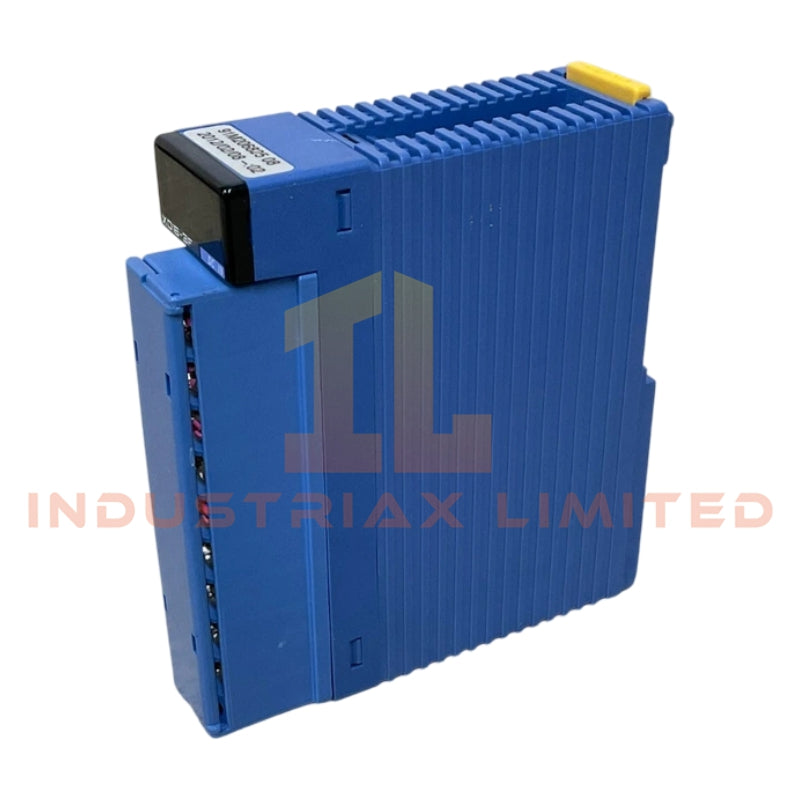

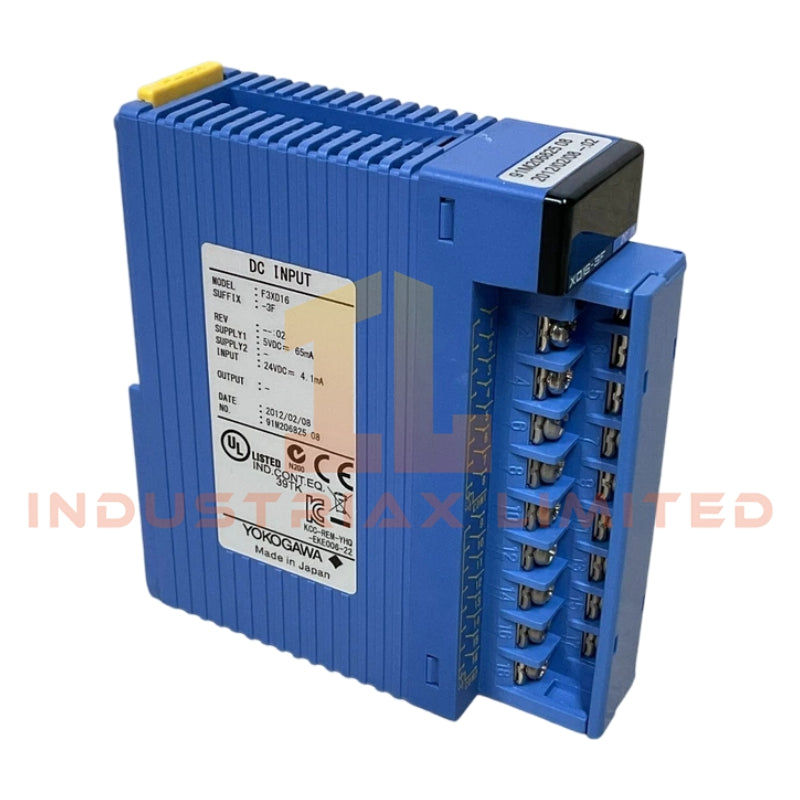

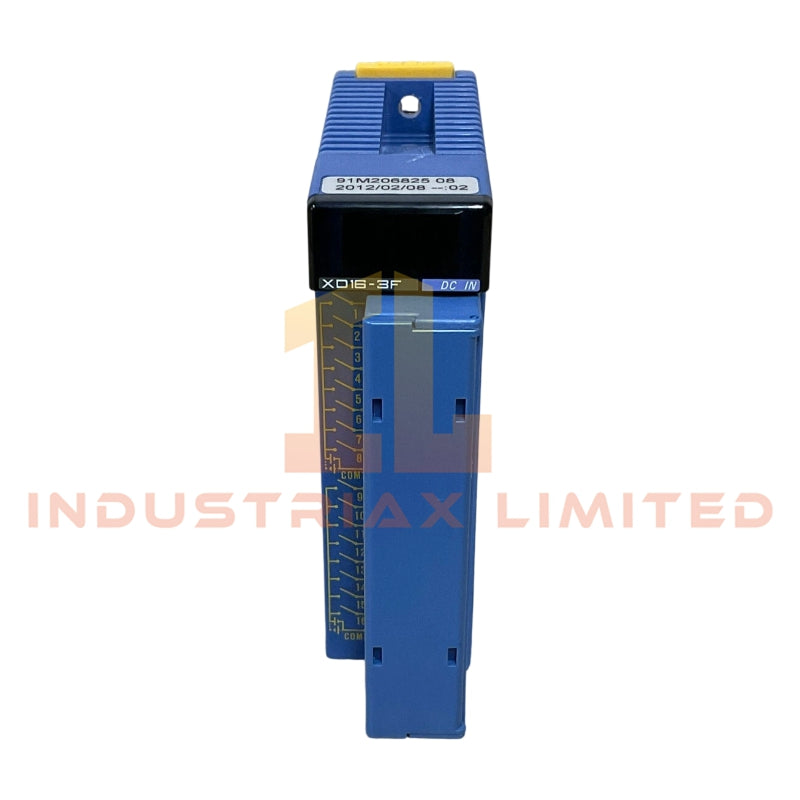

وحدة الإدخال بتيار مستمر Yokogawa F3XD16-3F

تم تكوين وحدة Yokogawa F3XD16-3F (وحدة الإدخال بتيار مستمر F3XD16) لاستقبال إشارات المجال المنفصلة بتيار مستمر في أنظمة التحكم FA-M3، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لاكتساب إدخال رقمي بتيار مستمر 24 فولت من المفاتيح وأجهزة الاستشعار وجهات اتصال المرحلات عبر 16 قناة إدخال.

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	Yokogawa F3XD16-3F
الأصل	اليابان
الوزن	حوالي 175 جم
الأبعاد	عامل شكل وحدة FA-M3 القياسي
درجة حرارة التشغيل	غير محدد في البيانات المرفقة
استهلاك الطاقة	65 مللي أمبير عند 5 فولت تيار مستمر
نوع المنتج	وحدة إدخال بتيار مستمر
عدد المدخلات	16
نوع الإدخال	جهد تيار مستمر (متوافق مع Sink/Source)
جهد الإدخال المقدر	24 فولت تيار مستمر
نطاق جهد التشغيل	20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر
تيار الإدخال المقدر	4.1 مللي أمبير لكل نقطة عند 24 فولت تيار مستمر
مقاومة الإدخال	حوالي 5.6 كيلو أوم
طريقة العزل	عزل بواسطة مقرن ضوئي
التكوين المشترك	16 نقطة/مشترك
استجابة الإدخال من إيقاف إلى تشغيل	يمكن الاختيار من 62.5 ميكروثانية إلى 16 مللي ثانية
استجابة الإدخال من تشغيل إلى إيقاف	يمكن الاختيار من 62.5 ميكروثانية إلى 16 مللي ثانية
اتصال خارجي	كتلة طرفية قابلة للفصل من 18 نقطة مع براغي M3.5
مؤشر الحالة	مؤشرات LED للقناة الفردية

خصائص عزل الإشارة من قناة إلى قناة

تستخدم F3XD16-3F عزلًا بواسطة المقرن الضوئي بين دوائر المجال الخارجية ودوائر منطق FA-M3 الداخلية. يمنع العزل البصري الاتصال الكهربائي المباشر بين أسلاك المجال وإلكترونيات وحدة التحكم مع تقليل القابلية للتأثر بالضوضاء الكهربائية الموصلة من الأجهزة الخارجية ومسارات الكابلات.

تدعم الوحدة كلاً من تكوينات الأسلاك من نوع "sink" و "source"، مما يسمح بالدمج مع أنواع مختلفة من مخرجات المستشعرات دون الحاجة إلى أنواع بطاقات إدخال منفصلة. تتم معالجة انتقالات حالة الإدخال باستخدام فترات تصفية قابلة للتحديد تتراوح من 62.5 ميكروثانية إلى 16 مللي ثانية لمطابقة خصائص إشارة المجال.

الأسئلة المتداولة

س: هل تدعم F3XD16-3F أجهزة الإدخال من نوع sink و source؟
ج: نعم. تم تصميم الوحدة لمدخلات جهد التيار المستمر وتدعم كلاً من تكوينات الأسلاك من نوع sink و source.

س: ما هي تقنية العزل المطبقة على قنوات الإدخال؟
ج: تستخدم الوحدة عزلًا بواسطة المقرن الضوئي بين دوائر الإدخال الخارجية ودوائر منطق PLC الداخلية.

س: هل يمكن تعديل وقت استجابة الإدخال لإشارات المستشعرات السريعة؟
ج: نعم. يمكن تهيئة أوقات الاستجابة من إيقاف إلى تشغيل ومن تشغيل إلى إيقاف من 62.5 ميكروثانية إلى 16 مللي ثانية، مما يسمح باختيار التصفية وفقًا لمتطلبات التطبيق.

إرشادات التركيب في الموقع

• تحقق من أن جهد إمداد المجال يظل ضمن نطاق التشغيل المحدد من 20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر قبل التشغيل.
• قم بتوجيه كابلات إشارة الإدخال بشكل منفصل عن موصلات طاقة المحرك، وأسلاك مفتاح التلامس، وكابلات خرج محرك التردد المتغير.
• قم بإنهاء أسلاك المجال على الكتلة الطرفية القابلة للفصل المخصصة وتحقق من إحكام براغي الطرف وفقًا لمعايير أسلاك الموقع.
• قم بتوصيل دروع الكابلات وفقًا لممارسات التأريض في المصنع وتجنب نقاط التأريض المتعددة للدروع ما لم تتطلبها معايير الموقع.
• تأكيد مؤشرات LED للقناة أثناء بدء التشغيل للتحقق من التشغيل الصحيح لجهاز المجال وتعيين الإدخال.
• افصل الطاقة عن رف وحدة التحكم قبل تركيب أو إزالة الوحدة ما لم تسمح وثائق المنصة صراحة بإجراءات الاستبدال أثناء التشغيل.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
