وصف

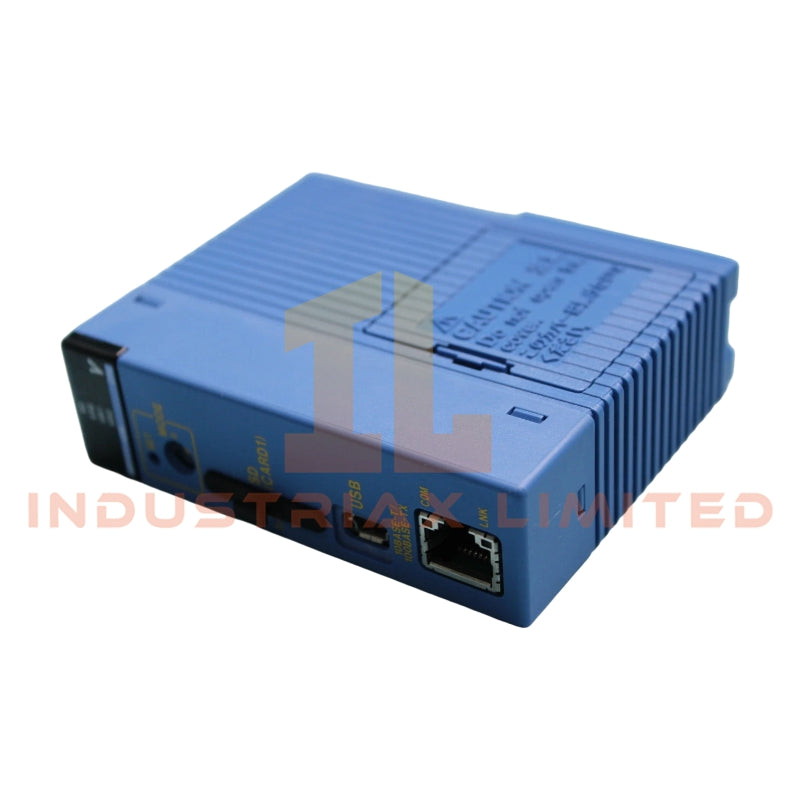

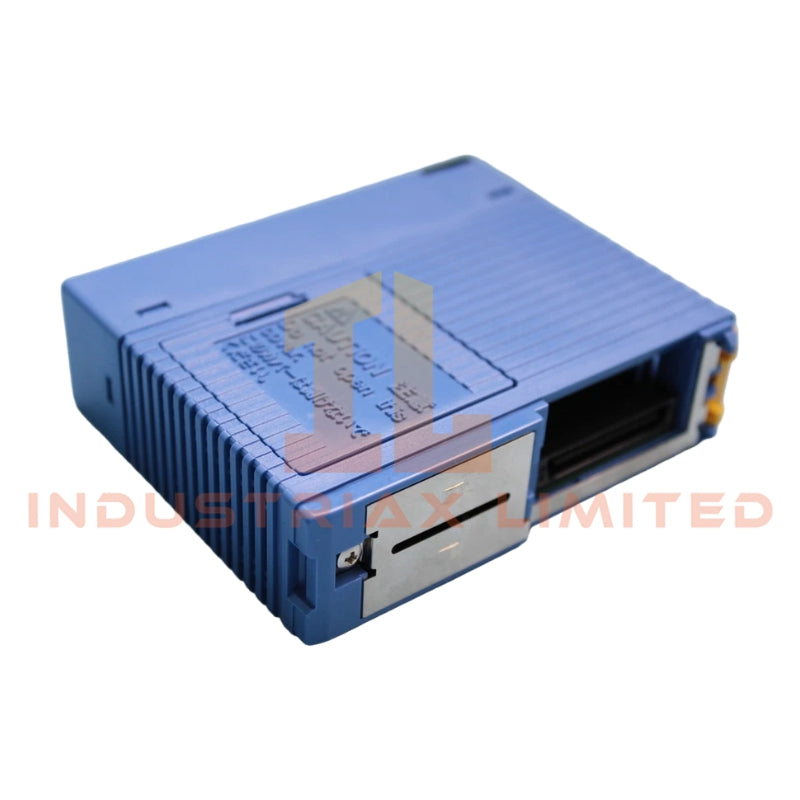

وحدة المعالجة المركزية للتسلسل Yokogawa F3SP71-4S FA-M3

تعمل وحدة المعالجة المركزية للتسلسل Yokogawa F3SP71-4S، والمُدرجة أيضًا تحت اسم F3SP71-4S، كمكون مادي مخصص لتنفيذ منطق السلم (ladder logic) وتعليمات التطبيق ضمن شبكة المتحكمات المتعددة FA-M3.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	F3SP71-4S
المنشأ	اليابان
الوزن	140 جرام
الأبعاد	28.9 ملم (عرض) × 100 ملم (ارتفاع) × 83.2 ملم (عمق)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	460 مللي أمبير عند 5 فولت تيار مستمر من مصدر داخلي
سعة البرنامج	حوالي 60 ألف خطوة
تنفيذ التعليمات	أساسي: 0.0175 ميكروثانية، تطبيق: 0.035 ميكروثانية
سجلات البيانات	D: 65,536 كلمة، W: 8,192 كلمة، R: حتى 262,144 كلمة
الحد الأقصى لنقاط الإدخال/الإخراج	8,192 نقطة (إدخال/إخراج عن بعد)، 1,920 نقطة (محلية)
منافذ الاتصال	USB2.0 (12 ميجابت في الثانية)، إيثرنت

اتصال التحكم في العمليات

تتكامل الوحدة مع حلقات 4-20 مللي أمبير HART وتدعم اتصال FOUNDATION Fieldbus/Profibus PA. تم تنفيذ عزل من قناة إلى قناة لمنع تداخل الإشارة بين وحدات الإدخال/الإخراج المتجاورة. تتوفر تعويض الوصلة الباردة (CJC) لقياس درجة الحرارة بدقة في قنوات الإدخال التناظري.

الأسئلة المتداولة

س: هل يدعم F3SP71-4S التبديل الساخن للوحدات؟
ج: لا يتم دعم التبديل الساخن؛ يجب إيقاف تشغيل الوحدة قبل إدخالها أو إزالتها.

س: ما هو أقصى حمل تيار للوحة الخلفية لوحدة المعالجة المركزية؟
ج: تسحب الوحدة حوالي 460 مللي أمبير من مصدر الطاقة الداخلي 5 فولت تيار مستمر؛ تأكد من أن اللوحة الخلفية يمكنها تحمل هذا الحمل لجميع الوحدات المتصلة.

س: هل ترقية البرامج الثابتة متوافقة مع الإصدارات الأقدم؟
ج: يجب أن تتطابق تحديثات البرامج الثابتة مع مراجعة سلسلة FA-M3؛ التوافق مع الإصدارات الأقدم محدود.

إرشادات التثبيت الميداني

قم بتركيب وحدة المعالجة المركزية في حاوية جافة وجيدة التهوية للحفاظ على درجة حرارة التشغيل بين 0 و 55 درجة مئوية. تأكد من أن جميع توصيلات اللوحة الخلفية مثبتة بالكامل وأن واجهات الإيثرنت/USB محمية ومؤرضة. تجنب توجيه كابلات الطاقة والإشارة بالتوازي لتقليل التداخل الكهرومغناطيسي. راقب مواصفات عزم الدوران الخاصة بالشركة المصنعة لبراغي التثبيت وتأكد من أن إدخال بطاقة الذاكرة يتبع الاتجاه الصحيح. حافظ على مسافة لا تقل عن 10 مم بين الوحدات المتجاورة للتبريد الطبيعي للهواء.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
