وصف

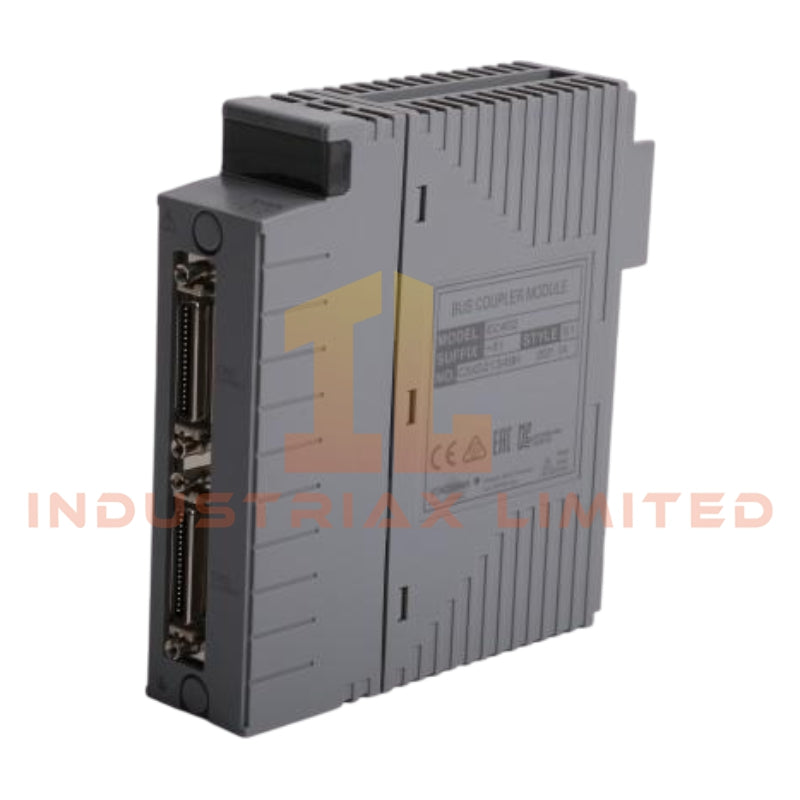

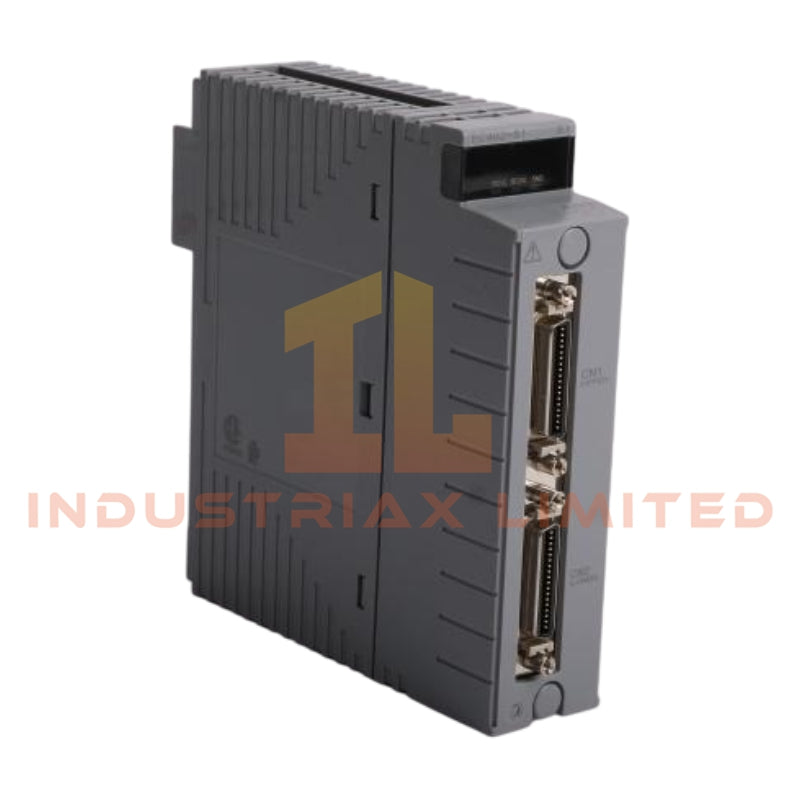

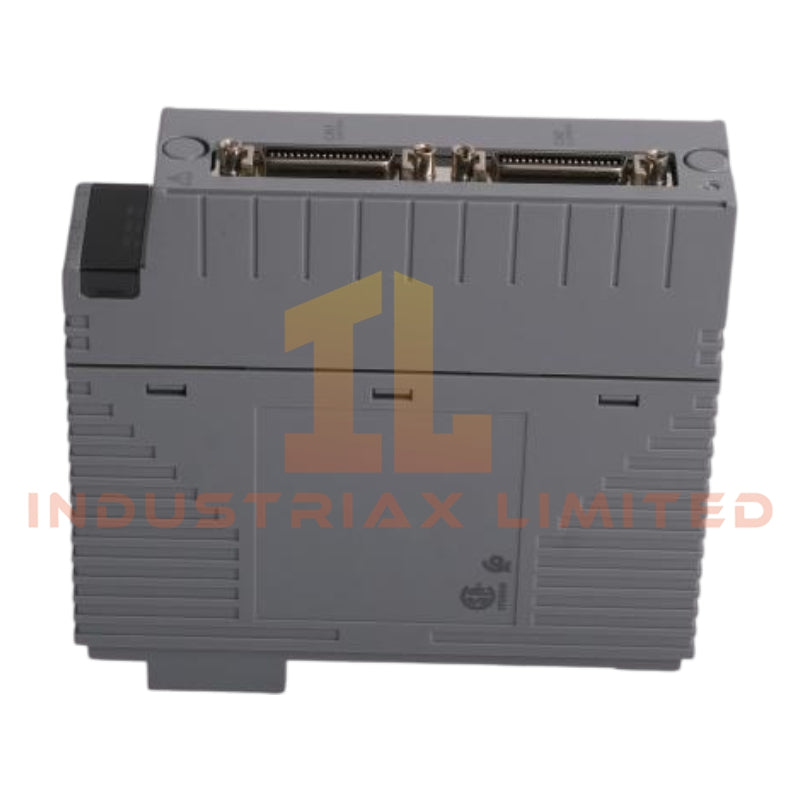

وحدة قارن ناقل ESB من يوكوجاوا EC402-51

تعمل وحدة Yokogawa EC402-51، والمُدرجة أيضًا باسم EC402 ESB Bus Coupler Module، كمكون أجهزة مخصص للتوصيل البيني عالي السرعة لناقل ESB الرئيسي داخل أنظمة التحكم الموزعة CENTUM VP وCS 3000.

توضيح اللاحقة ومصفوفة النموذج

• EC402: وحدة قارن ناقل ESB لـ N-IO / FIO، نوع منفذين
• -5: نوع قياسي بدون حماية من الانفجار
• 1: طلاء متوافق مع معيار ISA G3 لمقاومة التآكل والمواد الكيميائية

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج والعلامة التجارية	يوكوجاوا EC402-51
بلد المنشأ	اليابان
الوزن	حوالي 0.24 كجم
الأبعاد	32.8 مم × 130.0 مم × 129.5 مم
درجة حرارة التشغيل	-10 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	0.5 أمبير
الوظيفة	واجهة ناقل ESB الرئيسية
الأنظمة المتوافقة	CENTUM VP / CS 3000 (وحدات التحكم في التدفق AFV30، AFV40، A2FV50، A2FV70)
سرعة الإرسال	128 ميجابت في الثانية
الوحدات القابلة للتوصيل	العلوي: 9 كحد أقصى، السفلي: 9 كحد أقصى، الإجمالي الأقصى: 13
مسافة الإرسال	العلوي: 10 م كحد أقصى، السفلي: 10 م كحد أقصى، الإجمالي الأقصى: 20 م
حجم مخزن البيانات المؤقت	128 كيلوبايت

اتصال ناقل DCS وعزل القنوات

تُنفذ EC402-51 اتصال ناقل ESB محددًا مع منافذ علوية وسفلية معزولة، مما يقلل من التداخل بين القنوات. يتم دعم النشر المتكرر المزدوج من خلال إقران وحدتين في فتحات FCU متجاورة للحفاظ على تدفق بيانات الإدخال/الإخراج المستمر أثناء الصيانة أو تعطل الوحدة. يضمن تخزين بيانات الوحدة المؤقت أوقات استجابة منخفضة الكمون (~10 مللي ثانية) لتفاعلات عقدة ESB البعيدة.

الأسئلة المتداولة

س: هل يمكن تبديل EC402-51 أثناء اتصال FCU بالإنترنت؟
ج: لا. يتطلب الاستبدال إيقاف تشغيل FCU بشكل متحكم فيه أو دعم وحدة متكررة لتجنب فقدان البيانات.

س: ما هو الحد الأقصى لعدد عقد ESB المدعومة لكل وحدة EC402-51؟
ج: ما يصل إلى 9 عقد على المنفذ العلوي و 9 عقد على المنفذ السفلي، بإجمالي 13 عقدة للنظام.

س: كيف يتم حماية الوحدة من الظروف البيئية القاسية؟
ج: تتضمن EC402-51 مع اللاحقة "-1" طلاءًا متوافقًا مع معيار ISA G3، مما يوفر مقاومة لبيئات المواد الكيميائية المسببة للتآكل.

إرشادات التركيب الميداني

• ركب الوحدة مباشرة في فتحة FCU المخصصة مع محاذاة الفتحة الصحيحة
• حافظ على استمرارية التأريض إلى اللوحة الخلفية لـ FCU وأرضية الهيكل
• استخدم كابلات ناقل ESB القياسية من يوكوجاوا YCB301، مع مراعاة المسافات القصوى البالغة 10 أمتار لكل منفذ
• حافظ على كابلات الناقل منفصلة ماديًا عن خطوط الجهد العالي لمنع التداخل الكهرومغناطيسي
• تأكد من تركيب الوحدات المكررة المزدوجة في أزواج الفتحات الصحيحة لضمان توفر الناقل المستمر
• تأكد من وجود مساحة لتدفق الهواء حول الوحدات المجاورة لمنع تراكم الحرارة

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
