وصف

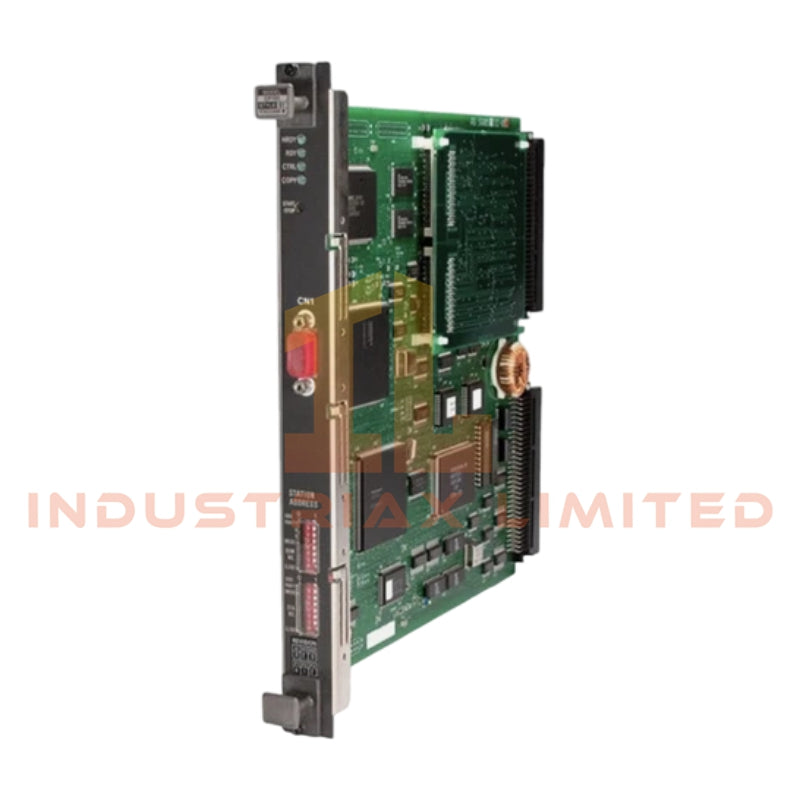

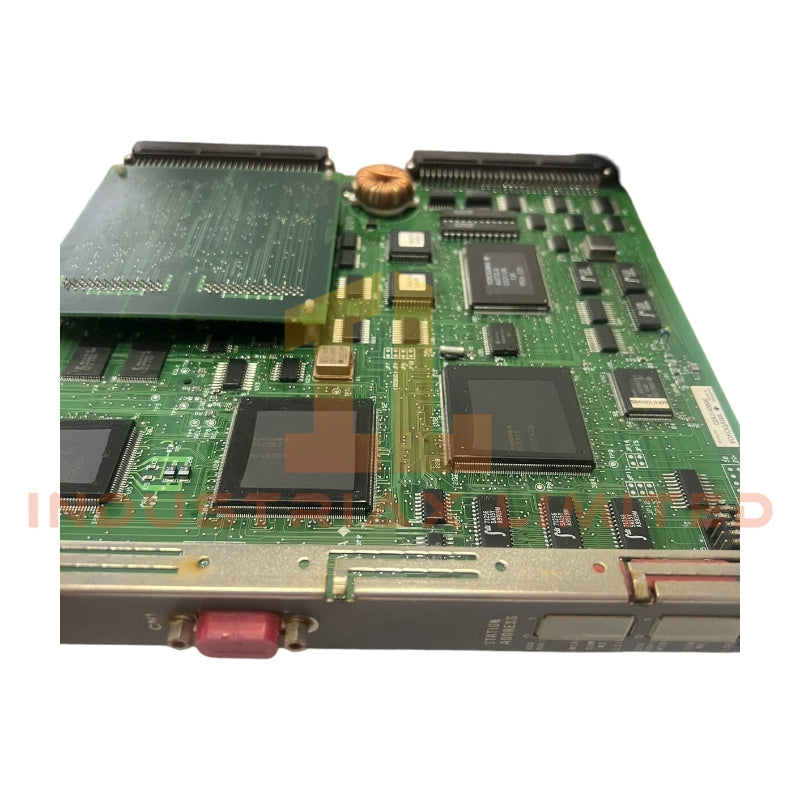

محطة التحكم الميدانية (FCS) من Yokogawa CP703

تعمل Yokogawa CP703، والمصنفة أيضًا باسم محطة التحكم الميدانية CP701، كمكون أجهزة مخصص لتنفيذ منطق التحكم وإدارة الإدخال/الإخراج التناظري/الرقمي داخل أنظمة CENTUM CS 1000. تتولى هذه المحطة الحصول على البيانات ومعالجة الإشارات والاتصال في الوقت الفعلي مع محطات واجهة المستخدم (HIS) عبر VLnet.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
العلامة التجارية للموديل	Yokogawa CP703
المعالج الأساسي	معالج دقيق R4300
الساعة الداخلية	75 ميجاهرتز
الساعة الخارجية	25 ميجاهرتز
الذاكرة	16 ميجابايت DRAM
الاتصالات	VLnet، RS-232C
وحدة التحكم في الإدخال/الإخراج	وحدة تحكم دقيقة H8S مع ذاكرة وصول عشوائي (RAM) مشتركة
دعم التكرار	تكوين مزدوج التكرار (نقل سلس)
مؤشرات الحالة	مصابيح LED باللوحة الأمامية
درجة حرارة التشغيل	0 إلى 55 درجة مئوية (صناعي قياسي)
استهلاك الطاقة	10-15 واط (نموذجي، حسب التكوين)
الوزن	700 جرام
الأبعاد	عامل شكل وحدة FCS القياسية
المنشأ	اليابان

ميزات التحكم في العملية

يدعم CP703 عزل القناة عن القناة لتقليل التداخل عبر القنوات، مما يضمن معالجة دقيقة للإشارات التناظرية والرقمية. يتم دعم بروتوكولات FOUNDATION Fieldbus وحلقة 4-20 مللي أمبير HART لاتصالات العملية في الوقت الفعلي. يتم تنفيذ تعويض الوصلة الباردة (CJC) لتصحيح أخطاء إدخال الثرموكبل عبر درجات الحرارة المحيطة المتغيرة.

الأسئلة المتداولة

س: هل يدعم CP703 التبديل السريع لوحدات المعالجة المركزية؟
ج: وحدات المعالجة المركزية ليست مصممة للتبديل السريع؛ يتطلب الاستبدال إيقاف تشغيل متحكم به أو تجاوز فشل الوحدة المتكررة.

س: ما هو التأخير المتوقع في التبديل في التكوين المزدوج التكرار؟
ج: وقت تجاوز الفشل شبه فوري (<100 مللي ثانية) في ظل ظروف التشغيل العادية، مع الحفاظ على إخراج التحكم المستمر.

س: هل يمكن تطبيق ترقيات البرامج الثابتة مباشرة على وحدة CP703؟
ج: يجب تحديث البرامج الثابتة باستخدام واجهة البرامج المدعومة من Yokogawa عبر اتصال VLnet أو HIS؛ لا يتم دعم وميض الوحدة مباشرة.

إرشادات التركيب الميداني

• ركب الوحدات على فتحات رف Yokogawa FCS القياسية، مع ضمان الاتجاه الصحيح.
• تأكد من أن كابل اتصال VLnet محمي ومؤرض لتقليل التداخل الكهرومغناطيسي (EMI).
• حافظ على مسافة دنيا بين الوحدات للسماح بتدفق هواء كافٍ وتبديد الحرارة.
• قم بتوصيل خطوط الطاقة والإدخال/الإخراج وفقًا لمخطط الأسلاك الخاص بالنظام؛ تحقق من استمرارية تأريض الإشارة.
• اتبع احتياطات التفريغ الكهروستاتيكي (ESD) عند التعامل مع وحدات المعالجة المركزية والذاكرة لمنع التلف.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
