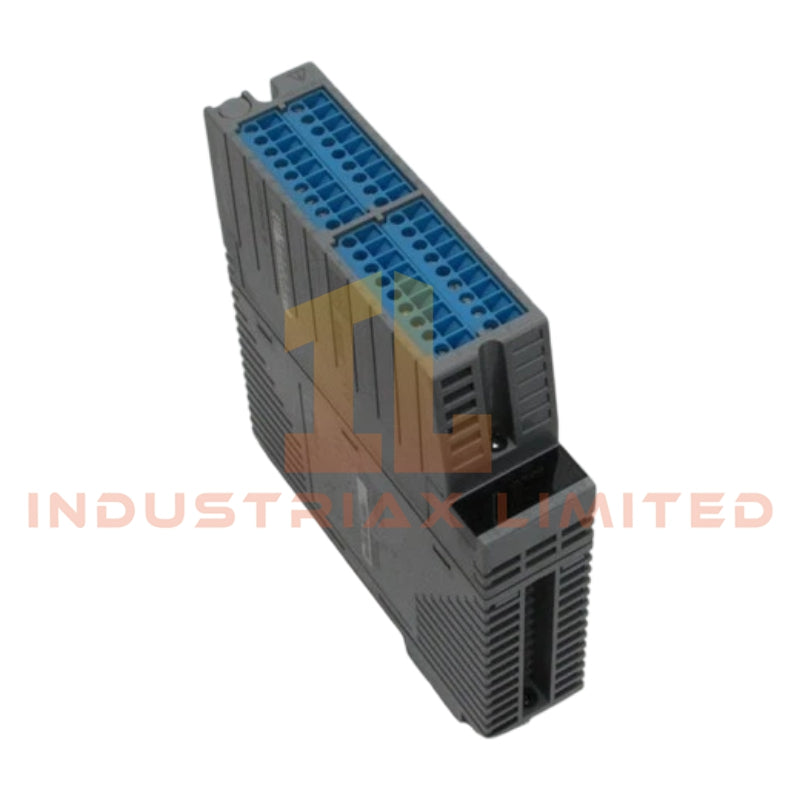

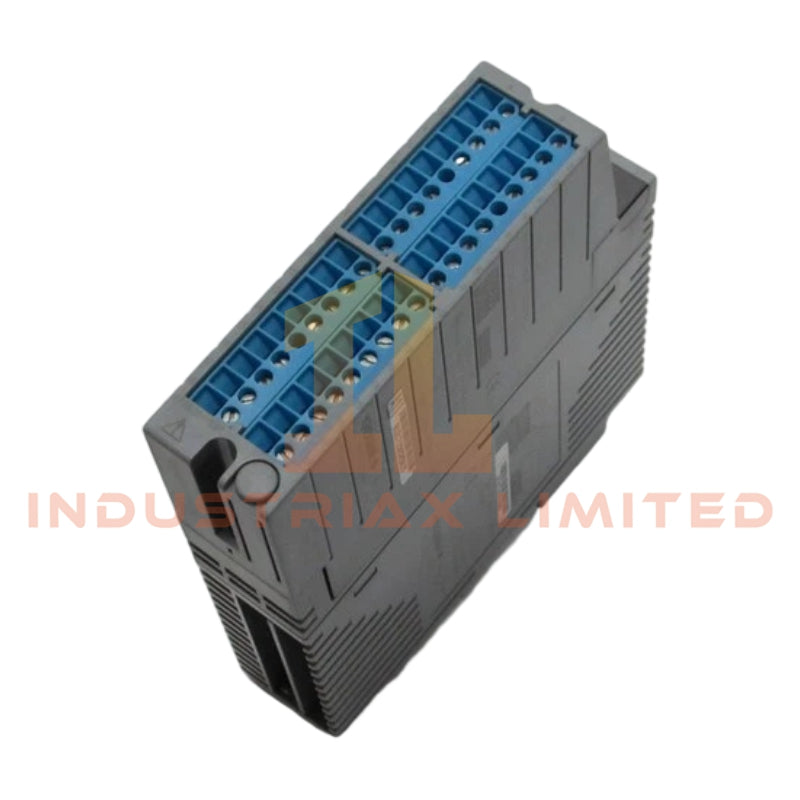

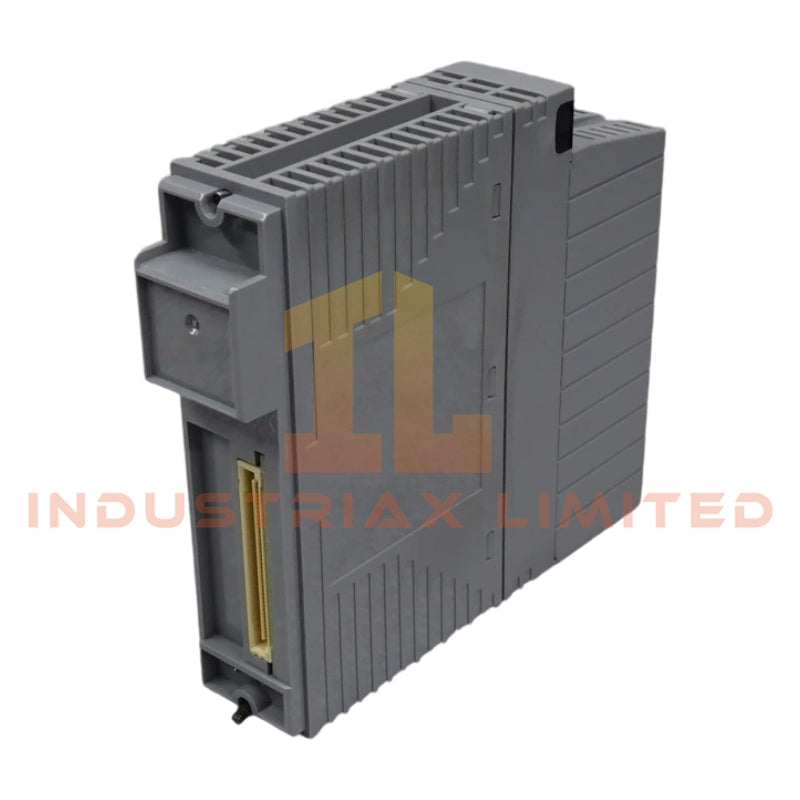

وحدة إدخال Yokogawa ASR133-S00 RTD/POT

تعمل الوحدة Yokogawa ASR133-S00، والمفهرسة أيضًا باسم وحدة إدخال RTD/POT ASR133، كمكون أجهزة مخصص لالتقاط إشارات RTD ومقياس الجهد (potentiometer) ضمن أنظمة CENTUM VP و CENTUM CS 3000. توفر إدخال قناة معزولة بالكامل ومخططات أسلاك قابلة للتكوين لاكتساب قياس كهربائي دقيق.

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	Yokogawa ASR133-S00
الأصل	اليابان
الوزن	تقريبًا 0.30 كجم
الأبعاد	عامل شكل وحدة FIO القياسي
درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية (المحيط)
استهلاك الطاقة	150 مللي أمبير (5 فولت تيار مستمر)، 450 مللي أمبير (24 فولت تيار مستمر)
إشارة الإدخال	4-20 مللي أمبير، RTD (سلكان/3 أسلاك/4 أسلاك)، POT (3 أسلاك، 0-10 كيلو أوم)
تيار الإدخال المسموح به	22.5 مللي أمبير
مقاومة الإدخال (تشغيل الطاقة)	سلكان: 400 أوم (I=20 مللي أمبير) إلى 750 أوم (I=4 مللي أمبير)4 أسلاك: 485 أوم (I=20 مللي أمبير) إلى 925 أوم (I=4 مللي أمبير)
مقاومة الإدخال (إيقاف الطاقة)	≥ 1 ميغا أوم
الجهد المقاوم	1500 فولت تيار متردد
الدقة	±16 ميكرو أمبير
زمن استجابة الخطوة	100 مللي ثانية
فترة تحديث البيانات	10 مللي ثانية
مصدر طاقة المرسل	16 فولت تيار مستمر أو أعلى، حد تيار الخرج 20 مللي أمبير
أقصى جهد إدخال في الوضع العادي	25 فولت (مطبق على الأطراف بواسطة مرسل 4 أسلاك)
الانجراف بسبب تغير درجة الحرارة المحيطة	±16 ميكرو أمبير/10 درجات مئوية
التوصيل الخارجي	طرف ضغط التثبيت (ATSA3)
اتصال HART	مدعوم
نوع الحاجز	واجهة معزولة

ميزات التحكم في العملية

تدعم الوحدة عزل قناة إلى قناة لجميع قنوات الإدخال الثمانية، مما يمنع التداخل والتشويش الكهربائي في بيئات الإشارة المختلطة. توفر توافق حلقة HART 4-20 مللي أمبير، مما يتيح القياس التناظري والاتصال الرقمي المتزامن. يتضمن تعويض الوصلة الباردة (CJC) لمدخلات RTD، مما يضمن استقرار قياس درجة الحرارة تحت التغيرات المحيطة.

الأسئلة الشائعة

س: هل يمكن تبديل وحدة ASR133-S00 أثناء التشغيل؟
ج: لا. يجب إيقاف تشغيل الوحدة قبل إدخالها أو إزالتها للحفاظ على سلامة النظام وتجنب أخطاء الإشارة.

س: ما هي أقصى مقاومة للأسلاك المسموح بها لكل قناة RTD؟
ج: تدعم كل قناة ما يصل إلى 50 أوم، بما في ذلك مقاومة الأسلاك. قد يؤثر تجاوز ذلك على دقة القياس.

س: هل يلزم تحديث البرامج الثابتة لدعم اتصال HART؟
ج: اتصال HART هو أصلاً في الأجهزة. لا يلزم تحديث البرامج الثابتة للتشغيل الأساسي ولكن قد تكون ضرورية لتحسينات البروتوكول المستقبلية.

إرشادات التثبيت في الموقع

• قم بتركيب الوحدة على رفوف Yokogawa FIO المتوافقة باستخدام أطراف ضغط التثبيت ATSA3.
• تأكد من تأريض دروع إشارة الحقل في نقطة واحدة لتجنب حلقات التأريض.
• حافظ على الفصل بين أسلاك إشارة RTD/POT وخطوط الجهد العالي لتقليل تداخل الضوضاء.
• تحقق من أن درجة الحرارة المحيطة لا تتجاوز نطاق 0-55 درجة مئوية أثناء التثبيت.
• تحقق من أن مقاومة أسلاك الحقل لكل قناة لا تتجاوز 50 أوم، وتأكد من أن تكوين سلكين/3 أسلاك/4 أسلاك يتطابق مع إعداد الوحدة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
