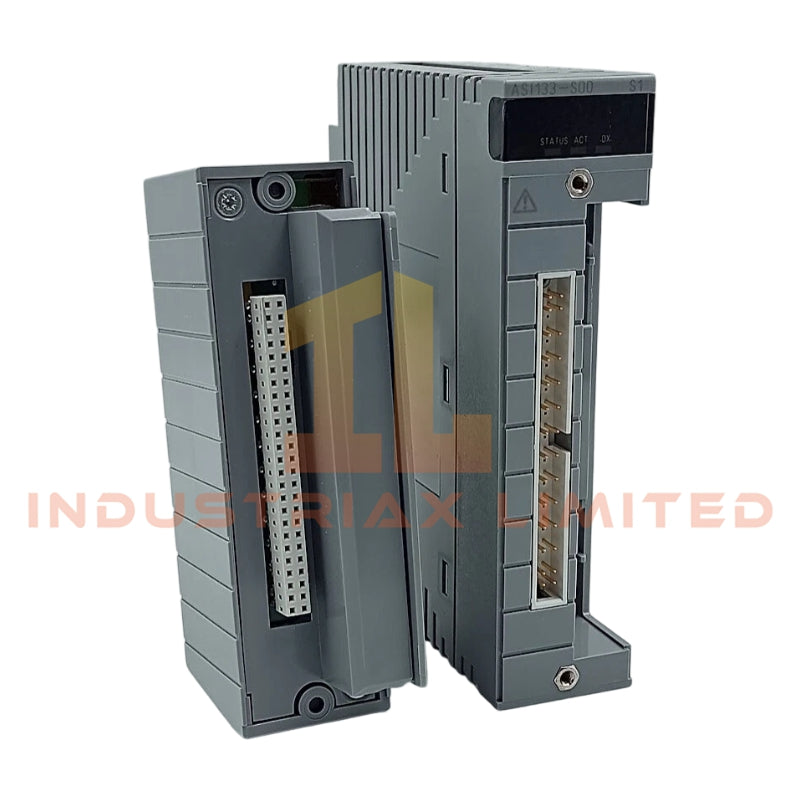

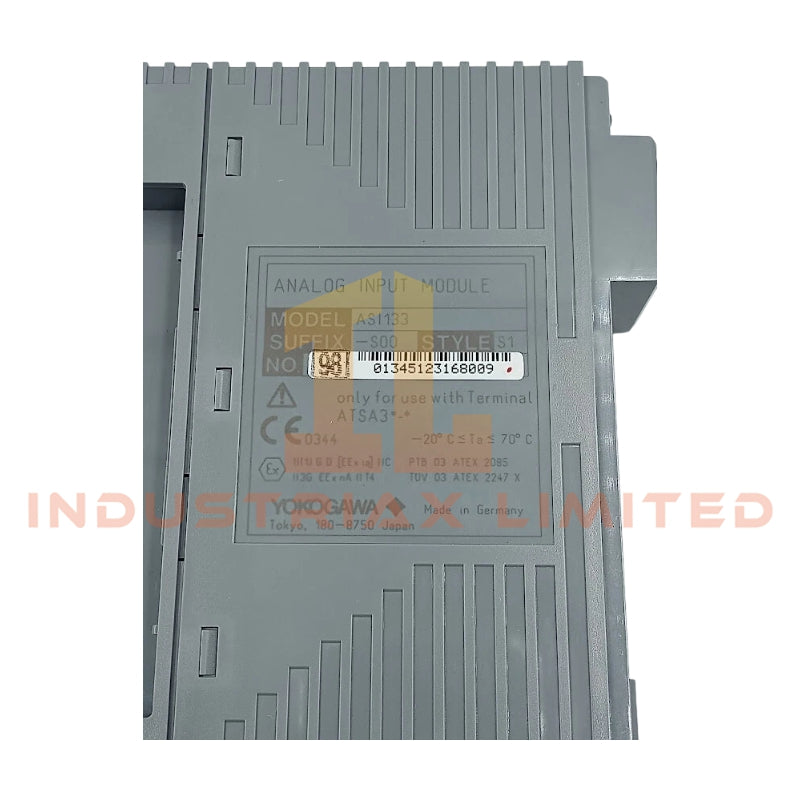

وحدة الإدخال التناظرية Yokogawa ASI133-S00

تم تكوين وحدة الإدخال التناظرية Yokogawa ASI133-S00/SA3S0j ذات 8 قنوات (وحدة الإدخال التناظرية ASI133-S00) لاكتساب الإشارة في النظام الفرعي للمدخلات والمخرجات CENTUM VP، وهي توفر تنفيذًا فعليًا/كهربائيًا مباشرًا لاكتساب حلقة التيار 4-20 مللي أمبير ضمن بنية الإدخال الموزعة القائمة على FIO. تنفذ الوحدة تحويلًا تناظريًا متعدد القنوات مع مسارات إدخال معزولة كهربائيًا وإنهاء ميداني يعتمد على المحطة.

توزيع اللاحقة ومصفوفة النموذج

لا يوجد تفكيك لاحقة هيكلي صريح محدد في بيانات المرجع المقدمة. يتم التعامل مع تعيين النموذج كمعرف فردي للطلب والتكوين:

• ASI133-S00: نوع الوحدة الأساسية
• SA3S0j8-channel: مرجع تكوين المحطة والقناة (كما هو موضح)

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa ASI133-S00
الأصل	اليابان (شركة يوكوجاوا إلكتريك)
الوزن	حوالي 0.30 كجم
الأبعاد	13.3 سم × 14.6 سم × 3.2 سم
درجة حرارة التشغيل	غير محددة صراحة في بيانات المصدر
استهلاك الطاقة	150 مللي أمبير عند 5 فولت تيار مستمر / 450 مللي أمبير عند 24 فولت تيار مستمر
القنوات	8 قنوات إدخال تناظري
إشارة الإدخال	تيار مستمر 4-20 مللي أمبير
العزل	تصميم إدخال معزول من قناة إلى نظام
كتلة الطرفية	نوع مشبك الضغط ATSA3S

خصائص اكتساب الحلقة التناظرية لـ Yokogawa DCS

تعمل وحدة ASI133-S00 كعقدة لاكتساب المدخلات الميدانية ضمن بنية Yokogawa CENTUM VP / FIO، حيث تنفذ واجهة حلقة 4-20 مللي أمبير مع عزل مدمج لكل مجموعة قنوات. تم تصميم مرحلة الإدخال للإنهاء المباشر لحلقات المرسل ثنائي الأسلاك باستخدام أطراف INx.1 / INx.2 مع ربط مرجع GND. يدعم تكييف الإشارة تحويل حلقة التيار المستقر مع تحديد مقياس مقاومة الإدخال تحت حالات التنشيط وإلغاء التنشيط، مما يضمن سلوك معاوقة حلقة يمكن التنبؤ به عبر اختلافات توصيل الأسلاك الميدانية.

يتيح توافق الحلقة القادر على HART اتصال تراكب رقمي ثنائي الاتجاه عبر ناقل 4-20 مللي أمبير، مما يسمح بتشخيص الجهاز الميداني والوصول إلى المعلمات دون الحاجة إلى أجهزة تعدد الإرسال الخارجية. يمنع هيكل عزل القنوات تداخل القنوات المتقاطعة أثناء أخذ العينات المتزامنة في تكوينات متعددة الحلقات.

الأسئلة الشائعة

س: هل يمكن للوحدة دعم الاستبدال السريع أثناء ظروف اللوحة الخلفية النشطة؟
ج: يعتمد سلوك الاستبدال السريع على تكوين النظام الفرعي CENTUM VP. يتم الحفاظ على العزل الكهربائي لكل قناة، ولكن يجب أن يتبع إزالة اللوحة الخلفية تسلسل الصيانة المحدد من قبل النظام.

س: هل توفر كل قناة عزلًا مستقلاً؟
ج: تنفذ الوحدة بنية إدخال معزولة لتقليل تفاعل القنوات والحماية من فروق الجهد الجانبية الميدانية.

س: هل يتطلب تكييف إشارة خارجي لحلقات 4-20 مللي أمبير؟
ج: لا يلزم تحويل خارجي. تقبل الوحدة مدخلات 4-20 مللي أمبير مباشرة عبر واجهة كتلة الطرفية.

إرشادات التركيب الميداني

• استخدم كتلة الطرفية ATSA3S مع الإنهاء الصحيح لمشبك الضغط لضمان اتصال معاوقة حلقة مستقر.
• حافظ على تأريض الدرع عند مرجع أرضي بنقطة واحدة لتجنب حقن تيار حلقة أرضية.
• افصل أسلاك الإدخال التناظرية عن الموصلات عالية الجهد أو التبديل لتقليل اقتران الضوضاء المستحثة.
• راقب القطبية على INx.1 (موجب) و INx.2 (سالب) لكل حلقة قناة.
• تأكد من أن ميزانية طاقة الحلقة تدعم جهد توافق المرسل في ظل ظروف النطاق الكامل 20 مللي أمبير.
• طبق إجراءات اختبار العزل المناسبة قبل تنشيط الدوائر الميدانية في التركيبات في المناطق الخطرة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
