وصف

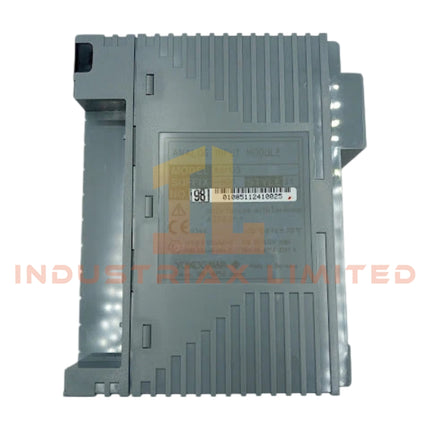

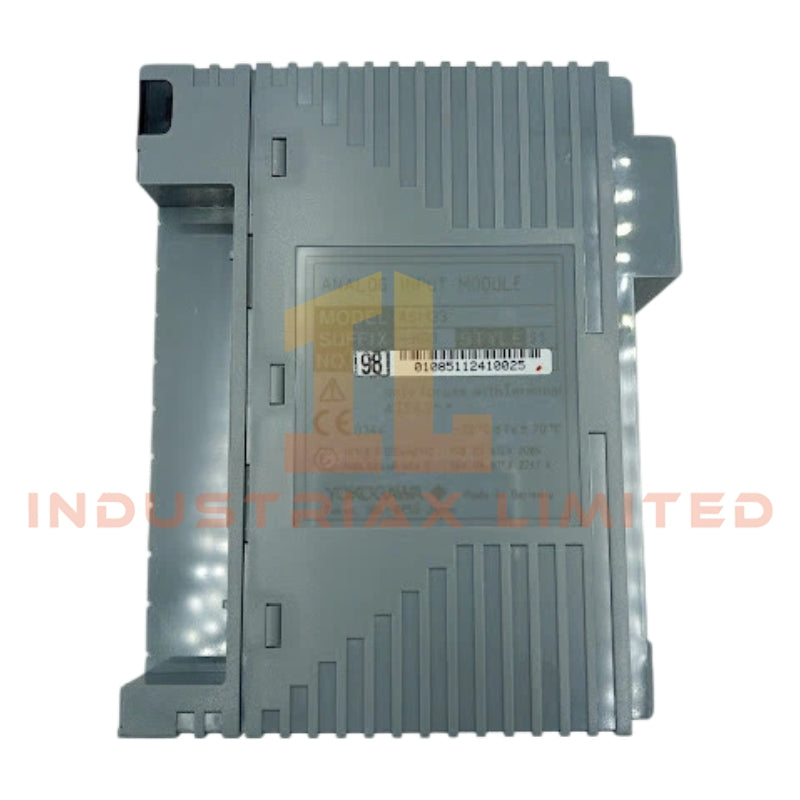

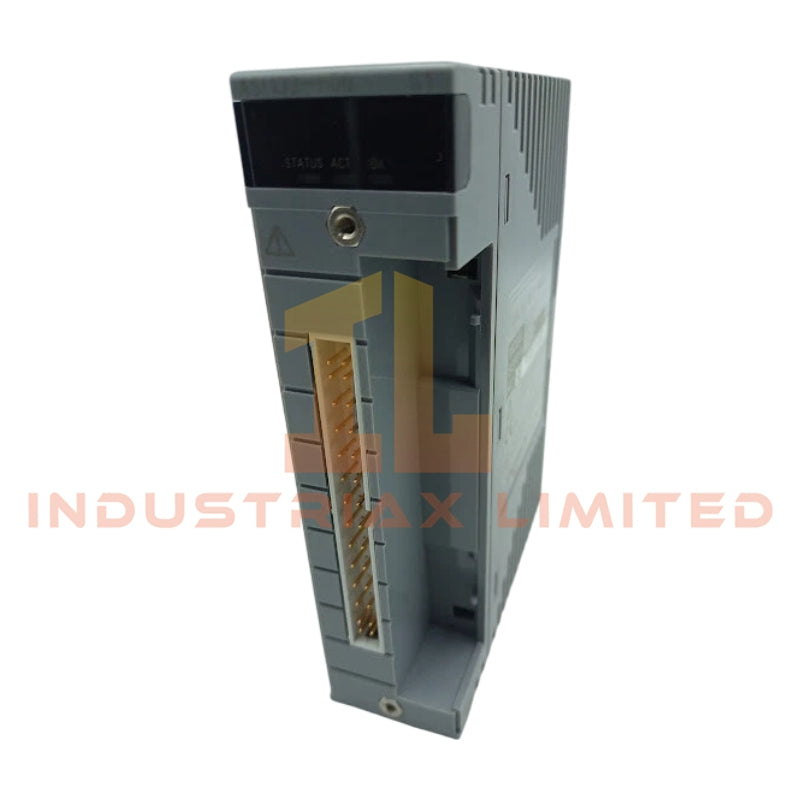

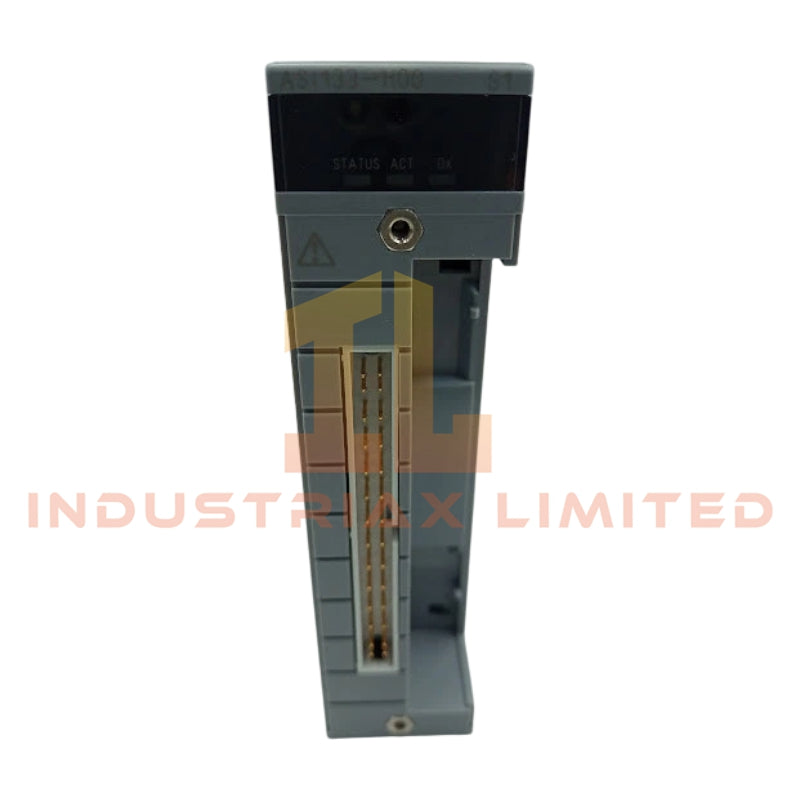

وحدة الإدخال التناظرية Yokogawa ASI133-H00 FIO

تم تصميم Yokogawa ASI133-H00 (وحدة الإدخال التناظرية ASI133-H00) لاكتساب الإشارة التناظرية 4-20 مللي أمبير في بنية الإدخال/الإخراج Yokogawa CENTUM VP / FIO، وتوفر واجهة كهربائية مباشرة لقياس حلقة التيار لجهاز الإرسال الميداني وتحويل A/D عبر قنوات إدخال معزولة.

مواصفات الأجهزة

المعلمة	المواصفات
موديل العلامة التجارية	Yokogawa ASI133-H00
الأصل	غير محدد
الوزن	تقريبًا 0.30 كجم
الأبعاد	غير محدد
درجة حرارة التشغيل	غير محددة (فئة الوحدة الصناعية، نطاق DCS النموذجي مفترض حسب تصميم النظام)
استهلاك الطاقة	5 فولت تيار مستمر: 150 مللي أمبير / 24 فولت تيار مستمر: 450 مللي أمبير
إشارة الإدخال	4-20 مللي أمبير تيار مستمر
القنوات	8 قنوات، معزولة
جهد التحمل	1500 فولت تيار متردد
مقاومة الإدخال	400 أوم إلى 925 أوم (حسب حالة تشغيل الطاقة)
الدقة	+/-16 ميكرو أمبير
وقت استجابة الخطوة	100 مللي ثانية
فترة تحديث البيانات	10 مللي ثانية
دعم HART	متوفر
مصدر طاقة جهاز الإرسال	16 فولت تيار مستمر أو أعلى (تيار محدود 20 مللي أمبير)

بنية عزل قناة Yokogawa 4-20 mA HART

تطبق ASI133-H00 عزلًا كهربائيًا من القناة إلى النظام لكل قناة من قنوات الإدخال الثماني، مما يتيح قياس حلقة مستقلة دون انجراف مرجع مشترك. تم تصميم واجهة 4-20 مللي أمبير للحفاظ على خطية القياس في ظل ظروف مقاومة الحلقة المتغيرة، مع الحفاظ على سلامة إشارة HART FSK عبر نفس الحلقة الحالية.

يتم تمرير اتصال HART بشفافية عبر دائرة الإدخال، مما يسمح بتراكب رقمي ثنائي الاتجاه دون مقاطعة التحويل التناظري. يدعم حاجز العزل قمع فروق الجهد الأرضي بين أجهزة الإرسال الميدانية ولوحة التوصيل الخلفية للنظام، مع الحفاظ على دقة تحويل مستقرة ضمن تفاوت +/-16 ميكرو أمبير.

الأسئلة المتداولة

س: هل يمكن لـ ASI133-H00 قبول كل من أجهزة الإرسال ثنائية الأسلاك ورباعية الأسلاك؟
ج: نعم. يدعم تصميم مقاومة الإدخال ومصدر طاقة الحلقة أجهزة الإرسال 4-20 مللي أمبير ثنائية الأسلاك التي تعمل بالحلقة ورباعية الأسلاك التي تعمل بالطاقة الخارجية، مع عزل قناة مستقل.

س: هل يسمح عزل القناة بالتأريض الميداني المشترك؟
ج: لا. كل قناة معزولة كهربائيًا عن الأرض النظامية، مما يمنع اقتران المرجع الأرضي المشترك عبر القنوات.

س: ماذا يحدث لإشارات HART أثناء تحويل A/D؟
ج: يتم تراكب إشارات HART FSK على حلقة 4-20 مللي أمبير وتمر عبر مرحلة الإدخال دون تخفيف مكونات التشكيل الرقمي.

إرشادات التركيب الميداني

يجب أن تحافظ الأسلاك الميدانية على توجيه الأزواج الملتوية لكل حلقة 4-20 مللي أمبير، مع إنهاء الدرع عند نقطة أرضية واحدة فقط لخزانة التحكم. لا توزع تأريض الدرع عبر الوصلات الميدانية.

يجب التحقق من قطبية مصدر طاقة الحلقة قبل تنشيط دوائر جهاز الإرسال. يجب ألا تتجاوز أطراف الإدخال التيار المسموح به 22.5 مللي أمبير لكل قناة.

حافظ على الفصل بين أسلاك الإدخال التناظرية والموصلات عالية الجهد أو التبديل لتقليل الاقتران المستحث على حلقات التيار المنخفضة المستوى. تأكد من إحكام إدخال أطراف مشبك الضغط (سلسلة ATSA3) قبل تطبيق الطاقة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
