وصف

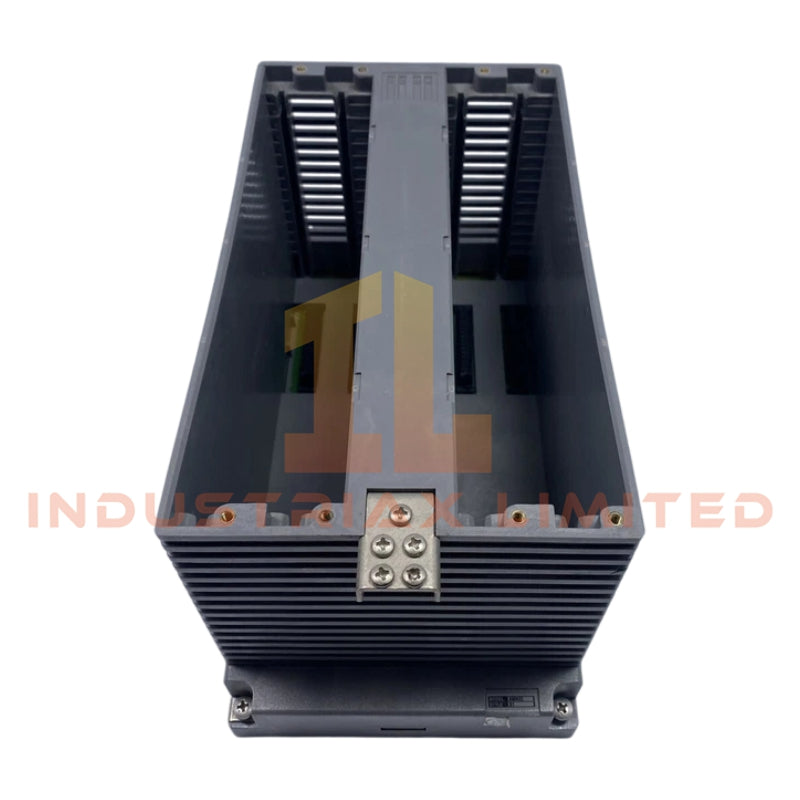

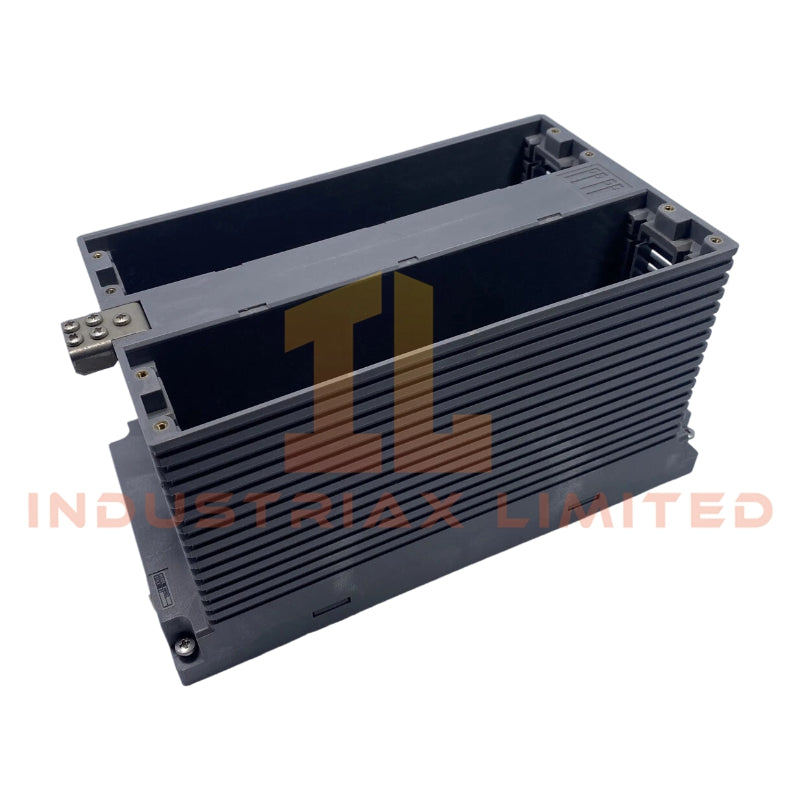

وحدة إدخال/إخراج الموصل Yokogawa AMN32 Nest

تم تصميم Yokogawa AMN32 (AMN32 Nest لوحدة إدخال/إخراج الموصل) لتجميع إشارة المجال في أنظمة التحكم الموزعة CS1000 و CS3000، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لإنهاء الإدخال/الإخراج متعدد القنوات عبر معماريات Yokogawa CENTUM CS. تنفذ الوحدة واجهة اللوحة الخلفية القائمة على الموصل باستخدام موصلات أنثوية 32 سنًا لتوجيه إشارات المعالجة من مجموعات الأسلاك الميدانية إلى عقد معالجة الإدخال/الإخراج المعيارية. يدعم التثبيت المدمج القائم على الرف مع تصميم هيكلي من 4 فتحات وتوجيه إشارة بكثافة ثابتة.

توزيع اللاحقة ومصفوفة النموذج

لم يتم تحديد لاحقة أو هيكل متغير لنموذج AMN32 في الوثائق الفنية المتوفرة. يتم التعامل مع التعيين كمحدد ثابت واحد للأجهزة دون تقسيم الإصدار الفرعي أو مصفوفة طلب قابلة للتكوين.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa AMN32
المنشأ	اليابان
الوزن	1.83 رطل
الأبعاد	15.2 سم × 12.7 سم × 25.4 سم
درجة حرارة التشغيل	غير محدد
استهلاك الطاقة	غير محدد
نوع المنتج	Nest لوحدة إدخال/إخراج الموصل
تكوين الفتحات	هيكل رف بـ 4 فتحات
واجهة الموصل	موصلات أنثوية 32 سنًا
توافق النظام	CS1000، CS3000

هندسة موصل الإدخال/الإخراج للتحكم في العمليات

يعمل AMN32 ضمن طوبولوجيا التحكم في عمليات نظام التحكم الموزع من Yokogawa حيث يتم دمج إشارات المجال من خلال إنهاء الموصل عالي الكثافة بدلاً من أطراف التوصيل اللولبية المنفصلة. يدعم توجيه الإشارة واجهات حلقة 4-20 مللي أمبير القياسية وتعيين الإدخال/الإخراج الرقمي في محطات التحكم من سلسلة CS. يقلل تصميم اللوحة الخلفية للموصل من نقاط الأسلاك الوسيطة بين مجموعات وصلات الحقل ومراحل إدخال عقدة التحكم، مما يحافظ على مسارات مقاومة ثابتة لسلامة الإشارة التناظرية ضمن التوزيع على مستوى الخزانة.

الأسئلة المتكررة

س: هل يدعم AMN32 التبديل السريع لوحدات الإدخال/الإخراج المتصلة؟
ج: لا توجد وظيفة تبديل سريع محددة على مستوى الوحدة. يتطلب استبدال الوحدة عزل طاقة النظام أو تجاوزًا خاصًا بالحلقة اعتمادًا على تكوين خزانة CS3000.

س: ما هو حد الحمل الكهربائي للوحة الخلفية لرف AMN32؟
ج: يتم تحديد حدود تيار اللوحة الخلفية من خلال هندسة طاقة رف نظام CS المثبت بدلاً من AMN32 نفسه. توفر الوحدة توجيهًا سلبيًا للإشارة فقط.

س: هل يمكن استخدام الإدخال/الإخراج التناظري والرقمي المختلط ضمن نفس التكوين ذي 4 فتحات؟
ج: نعم، بشرط أن تكون وحدات الإدخال/الإخراج المثبتة متوافقة مع قواعد تعيين قنوات CS1000/CS3000 وتعيينات دبابيس الموصل.

إرشادات التثبيت الميداني

يجب تثبيت AMN32 في بيئة خزانة متحكم بها باستخدام قضبان تثبيت الرف القياسية. تأكد من أن جميع موصلات 32 سنًا مثبتة بالكامل مع مفتاح محاذاة لمنع إزاحة الدبوس أثناء الإدخال. يجب أن تحافظ كابلات المجال المحمية على تأريض مستمر عند نقطة دخول الخزانة لتقليل اقتران الضوضاء الشائعة بين قنوات الإدخال/الإخراج المتجاورة. حافظ على الفصل بين موصلات الطاقة وحزم الإشارة لتقليل التداخل المستحث على الحلقات التناظرية منخفضة المستوى. تحقق من التثبيت الميكانيكي للهيكل ذي 4 فتحات قبل تنشيط لوحات التحكم الخلفية للنظام المرتبطة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
