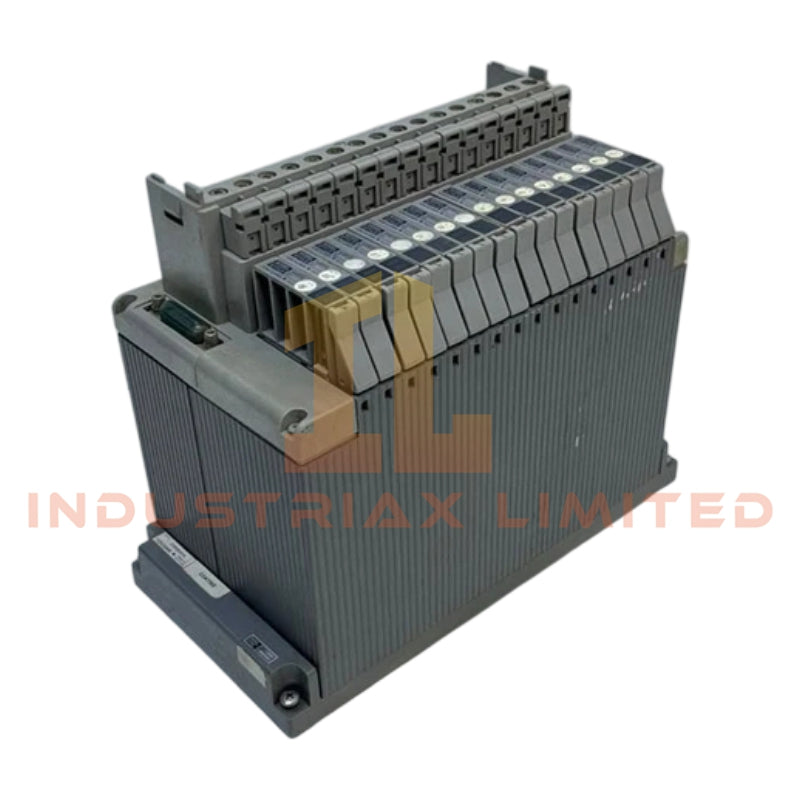

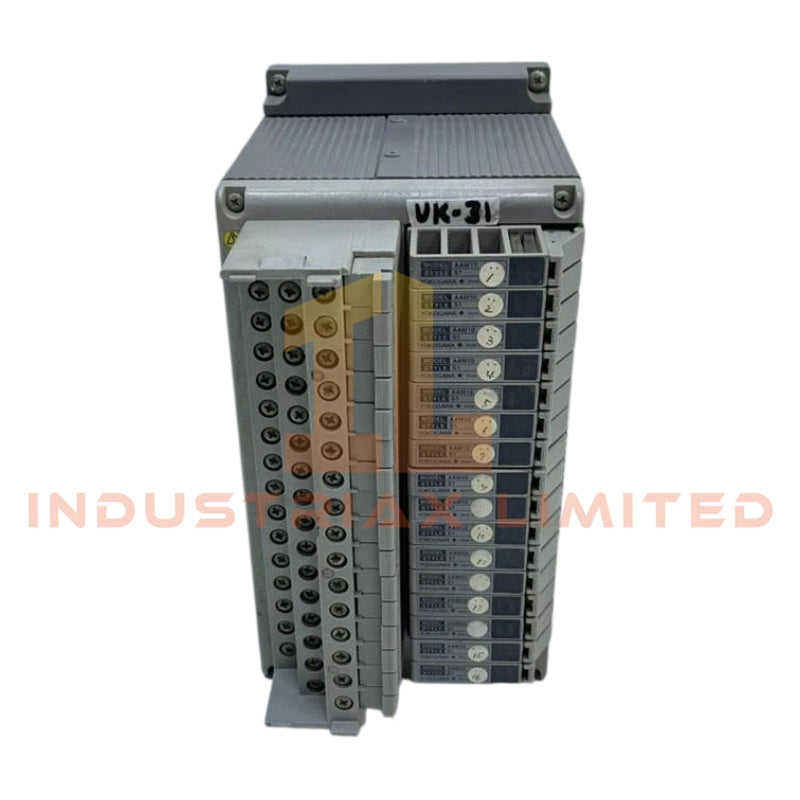

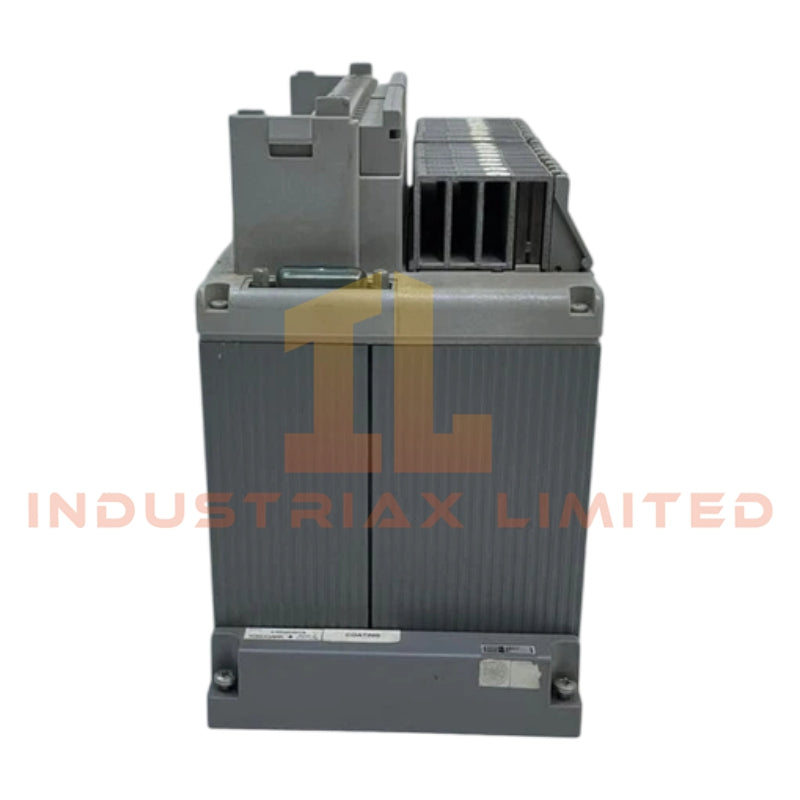

Yokogawa AMN11 Analog I/O Module Nest

يعمل الطراز Yokogawa AMN11، المصنف أيضًا كـ AMN11 Analog I/O Module Nest، كمكون مادي مخصص لاكتساب الإشارة التناظرية والتحكم فيها ضمن أنظمة Centum CS وCentum VP. ويوفر تنفيذًا كهربائيًا مباشرًا لترتيبات معيارية ذات 16 فتحة لإشارات الجهد والتيار وRTD مع توجيه اللوحة الخلفية المركزية وتوزيع الطاقة.

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	يوكوجاوا AMN11
الأصل	اليابان
الوزن	1.9 كجم (4 أرطال و 4 أونصات)
الأبعاد	5.0 بوصات × 8.0 بوصات × 10.0 بوصات (12.7 سم × 20.3 سم × 25.4 سم)
درجة حرارة التشغيل	من 0 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	مصدر طاقة 24 فولت تيار مستمر
سعة الفتحات	16 وحدة إدخال/إخراج تناظرية
أنواع الإشارات المدعومة	الجهد، التيار (4-20 مللي أمبير)، RTD
دقة الإشارة	±0.1% من المقياس الكامل
وظائف اللوحة الخلفية	توزيع طاقة التيار المستمر وتوجيه ناقل البيانات عالي السرعة
المتانة الصناعية	غلاف متين لبيئات صناعية قاسية

الميزات التقنية للتحكم في العمليات

• دعم بروتوكول حلقة HART بجهد 4-20 مللي أمبير: تستوعب كل فتحة وحدة إشارات تناظرية قياسية بجهد 4-20 مللي أمبير مع اتصال HART لتشخيصات على مستوى الجهاز.
• العزل بين القنوات: يتم توفير عزل كهربائي بين جميع القنوات المجاورة لتقليل التداخل والحفاظ على سلامة الإشارة.
• تعويض التوصيل البارد (CJc): تضمن دائرة CJc المدمجة أن تظل قياسات RTD والمزدوج الحراري دقيقة عبر اختلافات درجة الحرارة.

الأسئلة المتداولة

س: ما هو الحد الأقصى للتبديل السريع لوحدات AMN11؟
ج: يمكن إزالة أو إدخال وحدات الإدخال/الإخراج التناظرية الفردية أثناء تشغيل الحامل، بشرط وجود الغطاء الواقي الأمامي ومراعاة احتياطات ESD القياسية.

س: كيف يتم إدارة توزيع التيار في اللوحة الخلفية تحت الحمل الكامل للفتحات؟
ج: توزع اللوحة الخلفية بجهد 24 فولت تيار مستمر الطاقة عبر جميع الفتحات الـ 16، مع دعم كل فتحة سحب تيار وحدة تناظرية نموذجي يصل إلى المواصفات المقدرة دون تجاوز حدود الحرارة.

س: هل يمكن إجراء تحديثات البرامج الثابتة على وحدات الإدخال/الإخراج المثبتة دون إعادة تشغيل طاقة AMN11؟
ج: تتطلب تحديثات البرامج الثابتة إجراءات خاصة بالوحدة؛ تدعم اللوحة الخلفية لـ AMN11 اتصالاً مستقرًا، ولكن قد تحتاج الوحدات إلى إزالة طاقة معزولة لبعض عمليات فلاش البرامج الثابتة.

إرشادات التركيب الميداني

• قم بتركيب حامل AMN11 على سطح أو خزانة ثابتة، مع ضمان التوجيه الرأسي لتدفق الهواء.
• تأريض الغلاف الواقي لمنع الضوضاء الكهربائية وضمان العزل بين القنوات.
• توجيه كابلات الإشارة التناظرية لتجنب التشغيل الموازي لخطوط الطاقة عالية التيار لتقليل التداخل.
• تأكد من بقاء درجة الحرارة المحيطة بين 0 درجة مئوية و 55 درجة مئوية والرطوبة النسبية بين 5% و 95%.
• تحقق من قطبية مصدر الطاقة 24 فولت تيار مستمر قبل التوصيل وتأكد من التثبيت الآمن للوحة الخلفية لجميع الوحدات المثبتة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
