وصف

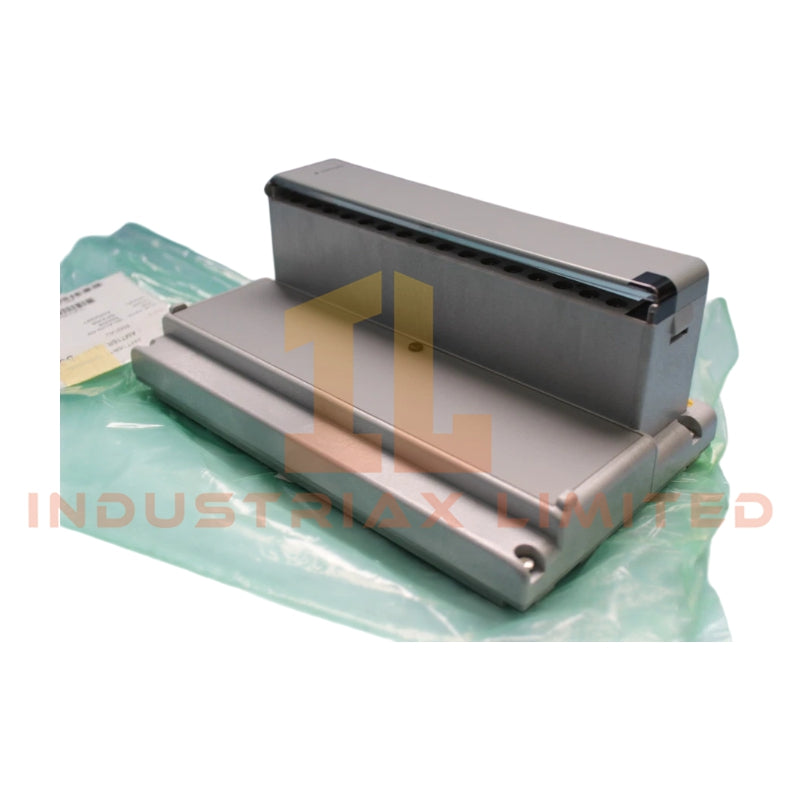

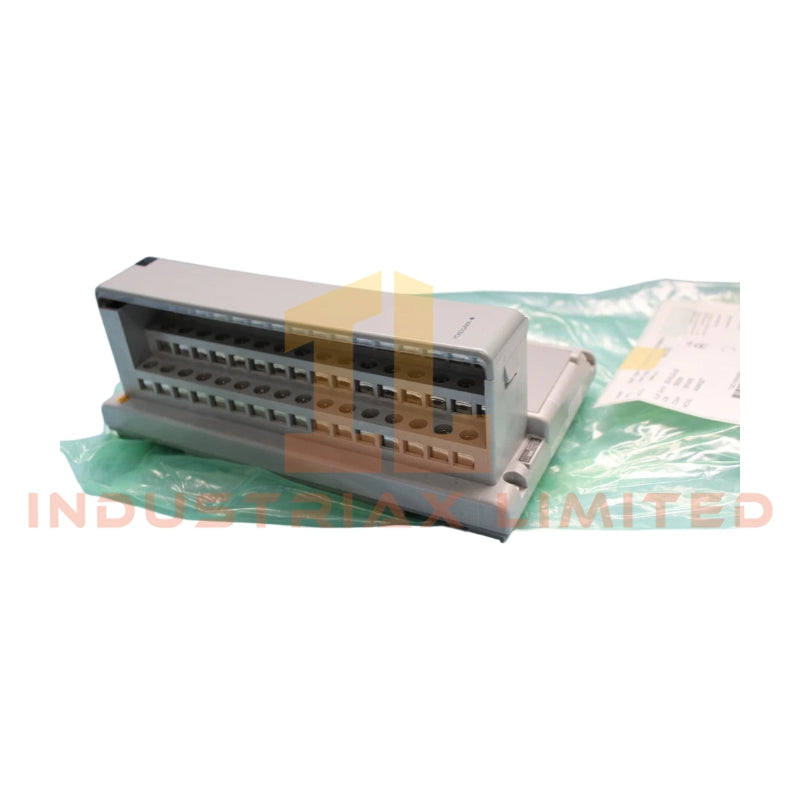

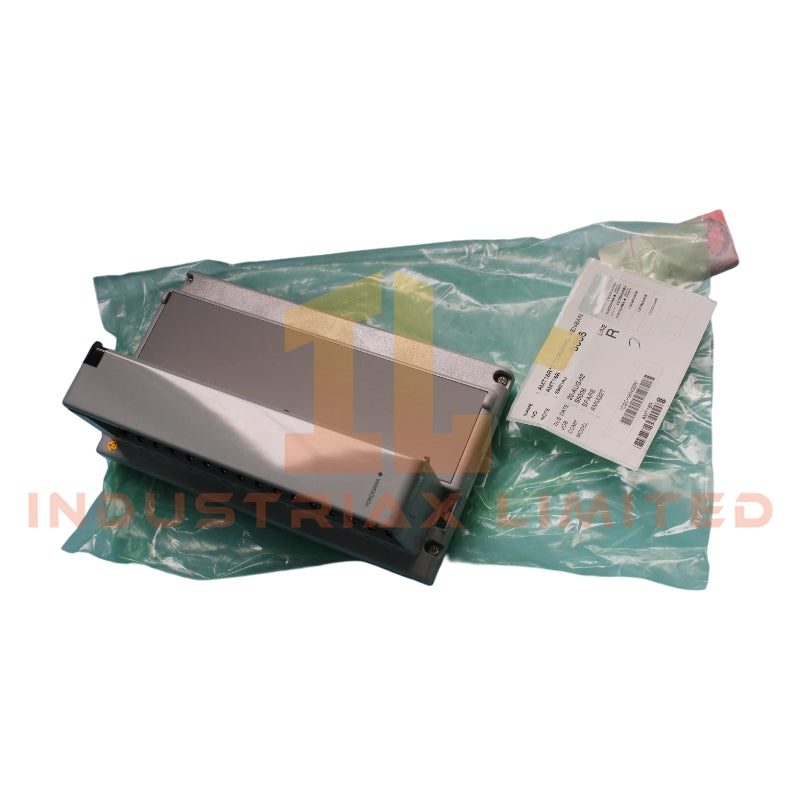

وحدة مضاعف إدخال RTD طراز Yokogawa AMM32T

تم تصميم وحدة Yokogawa AMM32T (وحدة مضاعف إدخال RTD طراز AMM32T) لمضاعفة إشارة RTD في أنظمة Yokogawa CENTUM CS و CENTUM VP، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لاكتساب درجة الحرارة بـ 32 قناة وتكييف الإشارة. تقبل الوحدة مدخلات RTD ثلاثية الأسلاك، وتؤدي تحويل خطي ومضاعفة، وتنقل بيانات العملية المُكيّفة عبر البنية التحتية للمدخلات/المخرجات لنظام Yokogawa DCS.

تفكيك اللاحقة ومصفوفة النموذج

متغير النموذج	الوصف
AMM32T	وحدة مضاعف إدخال RTD قياسية
AMM32TJ	تنوع مواصفات الطرف لتكوين التثبيت

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	AMM32T
العلامة التجارية	Yokogawa Electric Corporation
نوع المنتج	وحدة مضاعف إدخال RTD
عدد القنوات	32 قناة إدخال RTD معزولة
المستشعرات المدعومة	Pt100, Pt1000, JPt100, RTD ثلاثي الأسلاك
نطاق القياس	-200 درجة مئوية إلى +600 درجة مئوية
دقة القياس	+/- 0.15 درجة مئوية
تيار القياس	تقريبًا 1 مللي أمبير
الحد الأقصى لمقاومة الإدخال	>= 2 ميغا أوم لكل قناة
مقاومة الكابل المسموح بها	<= 150 أوم لكل سلك
دورة تحديث البيانات	1 ثانية لـ 32 قناة
اكتشاف الأعطال	اكتشاف الاحتراق قابل للاختيار (أعلى/أسفل/إيقاف)
توافق النظام	CENTUM CS, CENTUM CS 3000, CENTUM VP
استهلاك الطاقة	<= 500 مللي أمبير عند 5 فولت تيار مستمر
طريقة التركيب	تركيب في فتحة I/O القياسية من Yokogawa
الأبعاد	152 مم × 76 مم × 254 مم
الوزن	0.8 كجم
درجة حرارة التشغيل	لم يتم تحديدها في الوثائق المرفقة
الأصل	اليابان

خصائص العزل بين القنوات

تطبق وحدة AMM32T معالجة إدخال RTD معزولة عبر 32 قناة لتقليل التداخل النمطي المشترك بين حلقات درجة الحرارة المتجاورة. تؤدي دارة الاكتساب المتعددة تكييف الإشارة قبل إرسالها إلى بنية اللوحة الخلفية لـ CENTUM. تدعم الوحدة تشخيصات الاحتراق والدوائر المفتوحة لاكتشاف فصل RTD الميداني دون الحاجة إلى أجهزة إشراف خطية خارجية.

يستند تنفيذ قياس RTD إلى إثارة تيار منخفض تساوي تقريبًا 1 مللي أمبير. يتم دعم التعامل المتوازن مع مقاومة الكابلات حتى 150 أوم لكل موصل لثبات تعويض RTD ثلاثي الأسلاك.

الأسئلة المتداولة

س: هل تدعم AMM32T التبديل الساخن أثناء تشغيل النظام؟
ج: لا تحدد الوثائق المرفقة صراحةً إمكانية الإدخال أو الإزالة أثناء التشغيل. يجب أن يتبع استبدال الوحدة إجراءات صيانة نظام CENTUM مع التحقق من حالة طاقة الفتحة قبل الاستخراج.

س: ما هي تكوينات توصيل RTD التي تدعمها الوحدة؟
ج: تدعم AMM32T تكوينات مستشعر RTD ثلاثية الأسلاك بما في ذلك أنواع إدخال Pt100 و Pt1000 و JPt100.

س: كيف يتم اكتشاف فشل مستشعر RTD؟
ج: توفر الوحدة أوضاع اكتشاف الاحتراق والفصل القابلة للاختيار. يمكن تكوين سلوك الاكتشاف للاستجابة التصاعدية أو التنازلية أو المعطلة.

إرشادات التركيب الميداني

• استخدم كابل تمديد RTD مجدول ومحمي لجميع دوائر درجة الحرارة الميدانية.
• قم بإنهاء دروع الكابل عند نقطة تأريض خزانة واحدة لتقليل تيار التأريض المتداول.
• حافظ على الفصل بين أسلاك RTD وصواني كابلات المحركات عالية الجهد أو العاكس.
• تحقق من توازن مقاومة الموصل قبل تشغيل حلقات RTD ثلاثية الأسلاك.
• تأكد من توافق الفتحة مع فتحات I/O لنظام CENTUM CS أو CENTUM VP قبل التركيب.
• تجنب توجيه أسلاك إدخال RTD بجوار مجموعات تبديل المرحلات أو الملامسات عالية التيار.
• افحص ظروف عزم الدوران الطرفي بشكل دوري لمنع إنذارات فصل المستشعر المتقطعة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
