وصف

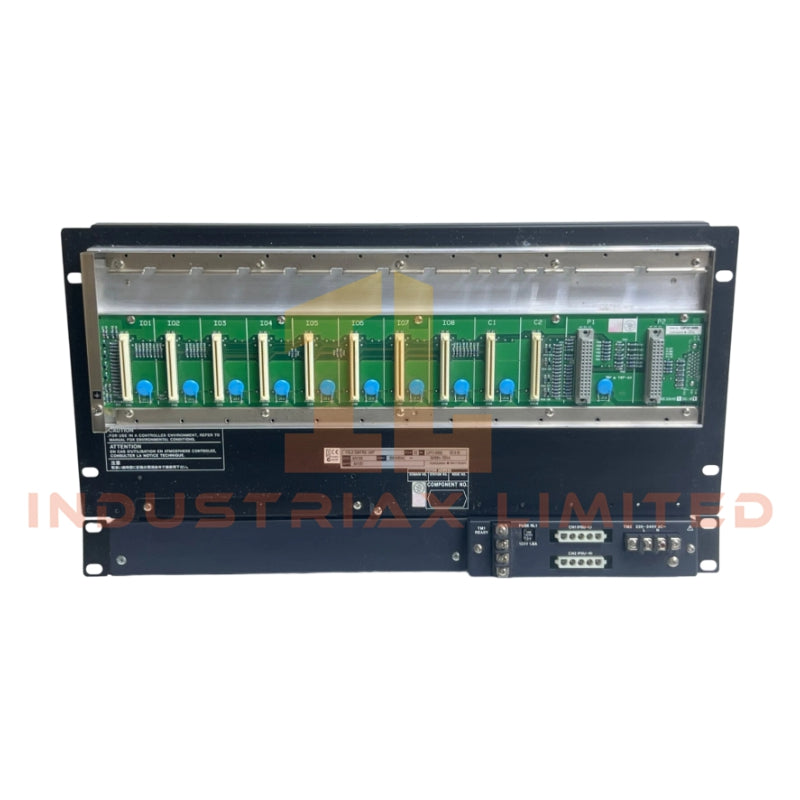

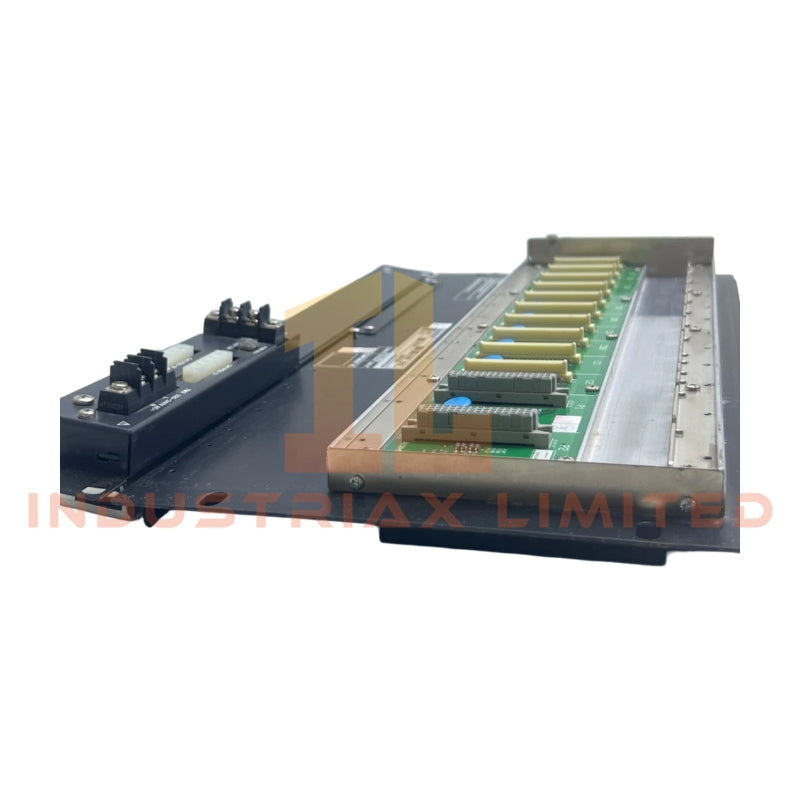

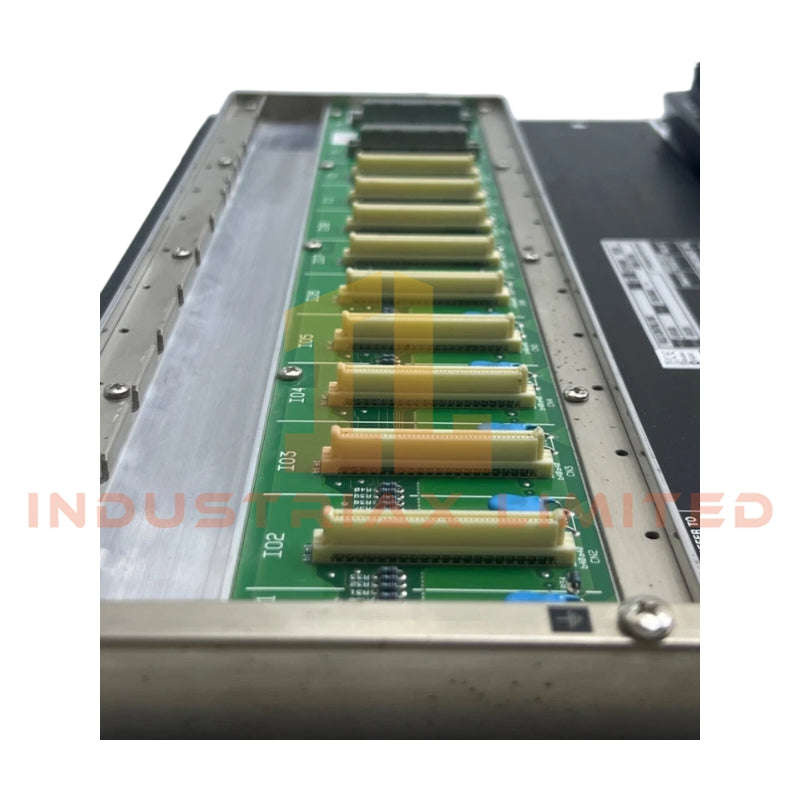

وحدة التحكم الميدانية المزدوجة Yokogawa AFV10D

تم تكوين Yokogawa AFV10D-S41251 (وحدة التحكم الميدانية AFV10D) للتنفيذ الحتمي للتحكم في العمليات في بيئات محطة التحكم الميدانية CENTUM VP، وتوفر معالجة تحكم زائدة مباشرة ومعالجة اتصالات Vnet/IP. تعمل الوحدة كوحدة تحكم مزدوجة تنفذ التنفيذ المتزامن عبر معالجين مزدوجين وناقلات نظام زائدة عن الحاجة.

تفكيك اللاحقة ومصفوفة النموذج

مكون الرمز	قيمة الرمز	الوصف
النموذج	AFV10D	وحدة تحكم ميدانية مزدوجة لوحدة التحكم الميدانية المستندة إلى Vnet/IP
اللاحقة	S	نوع التكوين القياسي
اللاحقة	4	معمارية Vnet/IP مزدوجة متكررة ومصدر طاقة مزدوج
اللاحقة	1	معرف تصميم ثابت
اللاحقة	2	فئة إدخال الطاقة من 220 إلى 240 فولت تيار متردد
اللاحقة	5	خيار مقاومة التآكل البيئي ISA G3
اللاحقة	1	تم تمكين وظيفة التحكم LFS1500

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	Yokogawa AFV10D-S41251
المنشأ	اليابان
الوزن	حوالي 8 كجم
الأبعاد	وحدة مثبتة على رف مقاس 19 بوصة، متوافقة مع هيكل FCS القياسي
درجة حرارة التشغيل	-10 درجة مئوية إلى +55 درجة مئوية
استهلاك الطاقة	حوالي 230 فولت أمبير كحد أقصى
المعالج	VR5432 / VR5532 RISC CPU (حسب المراجعة)
شبكة التحكم	شبكة إيثرنت Vnet/IP مزدوجة متكررة
مدخل الطاقة	220 إلى 240 فولت تيار متردد، 50/60 هرتز
التكرار	معالج مزدوج، مصدر طاقة مزدوج، مسار شبكة مزدوج

طبقة سلامة بيانات عملية القناة إلى الشبكة

تنفذ Yokogawa AFV10D مزامنة حتمية من القناة إلى الشبكة ضمن بنية Vnet/IP مزدوجة التكرار. تنعكس متغيرات العملية عبر المعالجات المزدوجة، مما يضمن التنفيذ المتزامن خلال انتقالات دورة المسح. تدعم البنية الداخلية منطق التحقق من القناة للحفاظ على اتساق الإخراج الحتمي أثناء أحداث عدم التزامن المؤقتة للناقل. يقلل العزل بين مجالات التحكم من الاقتران بين القنوات أثناء دورات معالجة المسح عالية السرعة النموذجية لعملية CENTUM VP FCS.

الأسئلة المتداولة

س: هل تدعم AFV10D الاستبدال السريع أثناء التشغيل؟
ج: تم تصميم الوحدة للاستمرارية القائمة على التكرار؛ يتم استبدال الوحدة تحت تنسيق تكرار النظام، وليس الإدخال الساخن المباشر تحت حمل قناة واحدة نشط.

س: ما هو السلوك في حالة فشل مصدر طاقة واحد؟
ج: تحافظ بنية الطاقة المزدوجة على استمرارية التحكم من خلال الإمداد النشط المتبقي دون مقاطعة مزامنة Vnet/IP.

س: هل يلزم اتساق البرامج الثابتة بين المعالجات المتكررة؟
ج: نعم. تتطلب كلتا نطاقات المعالج صورًا متزامنة للبرامج الثابتة للحفاظ على محاذاة التنفيذ الحتمي.

إرشادات التثبيت الميداني

تأكد من التثبيت داخل هيكل رف 19 بوصة مؤرض ومتوافق مع مواصفات اللوحة الخلفية للنظام. حافظ على الفصل بين كابلات Vnet/IP وموصلات الطاقة لتقليل الاقتران الكهرومغناطيسي. يجب ربط إنهاء الدرع بمرجع أرضي بنقطة واحدة لتجنب تكوين تيار الحلقة عبر قنوات الاتصال المتكررة. حافظ على خلو تدفق الهواء فوق وتحت الوحدة لدعم تبديد الحرارة تحت التشغيل المستمر للمسح. تحقق من اتساق قطبية تغذية الطاقة المزدوجة قبل التنشيط.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
