وصف

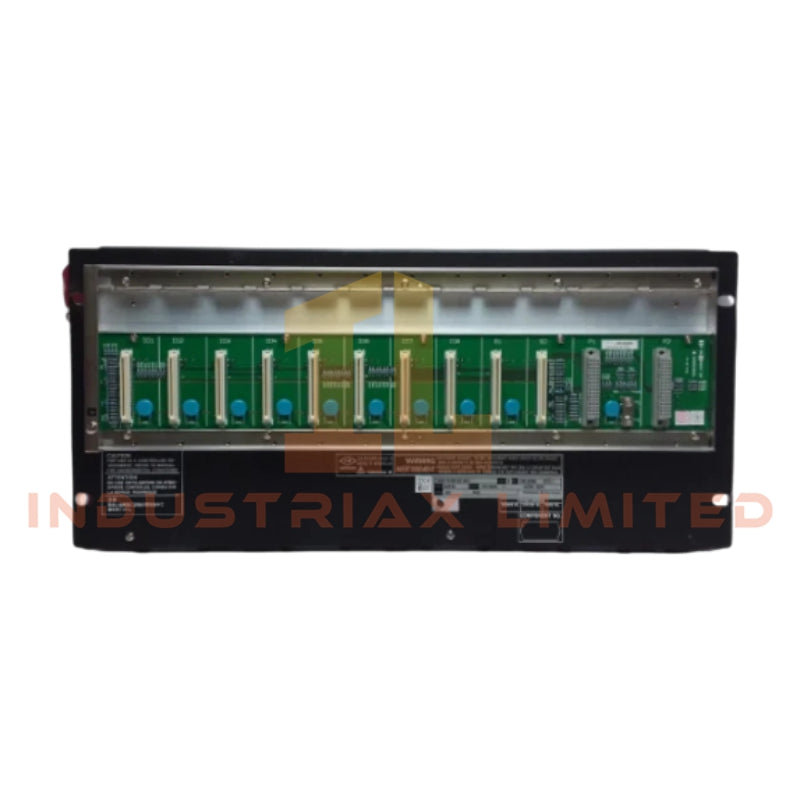

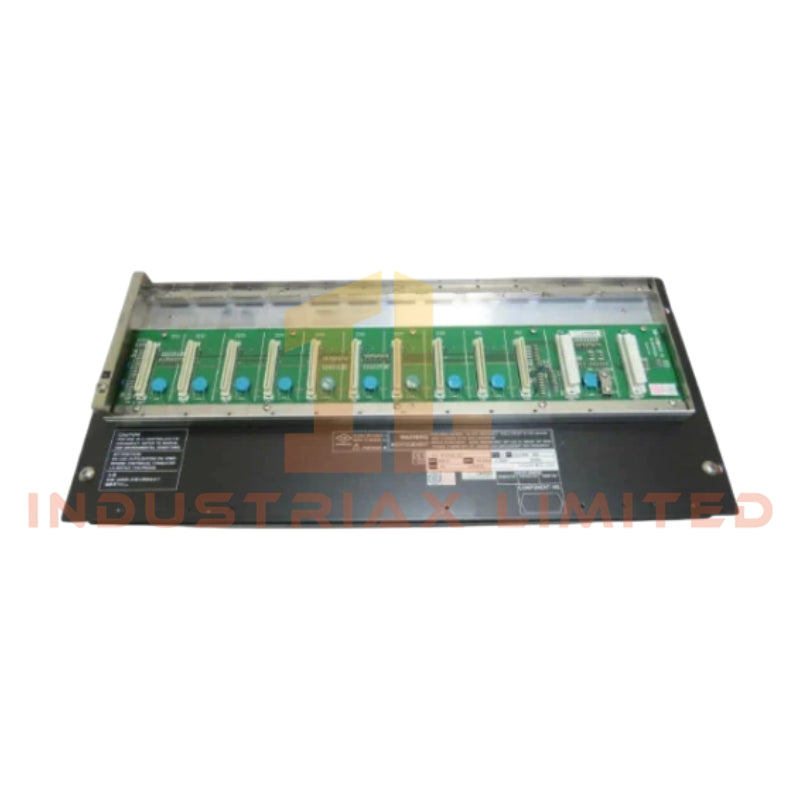

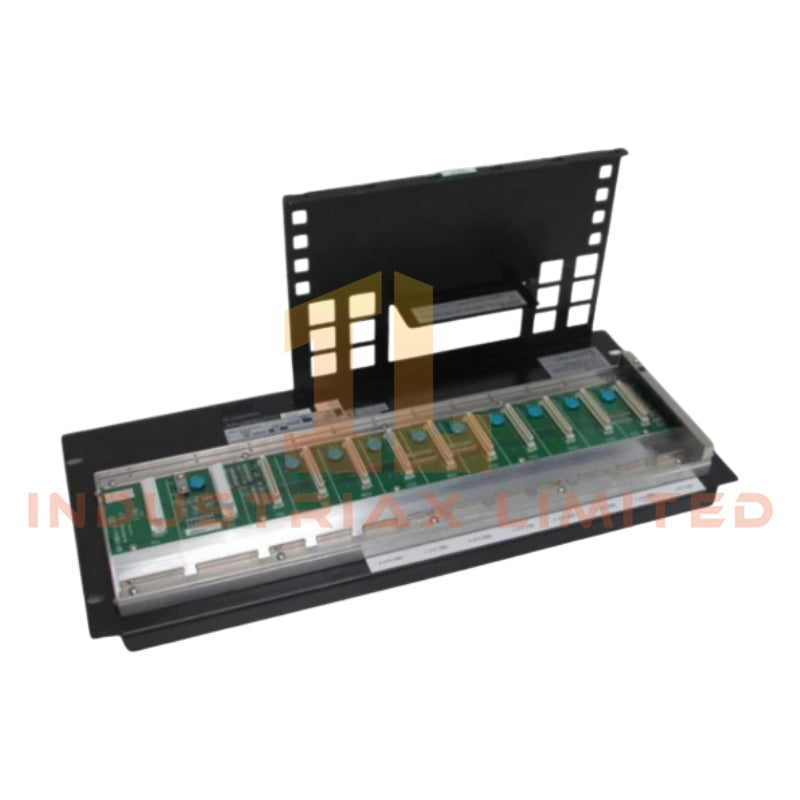

وحدة الإدخال/الإخراج التناظري Yokogawa AFF50D-H41111

تم تكوين وحدة الإدخال/الإخراج التناظري Yokogawa AAI141 / AAV141 / AAV142 / AAB141 للحصول على الإشارة التناظرية في واجهة حلقة التحكم الموزعة ضمن الأنظمة الفرعية للإدخال/الإخراج الميدانية لنظام التحكم الموزع (DCS)، وتعمل كواجهة تحويل إشارة كهربائية مباشرة بين أجهزة إرسال المجال 4-20 مللي أمبير تيار مستمر / 1-5 فولت تيار مستمر / -10 إلى 10 فولت تيار مستمر وحافلات الحصول على البيانات من جانب وحدة التحكم ضمن منصات Yokogawa CENTUM.

تفصيل اللاحقة ومصفوفة النموذج

تمثل AAI141 و AAV141 و AAV142 و AAB141 متغيرات مميزة لوحدة الإدخال/الإخراج التناظرية ضمن نفس عائلة الإدخال/الإخراج غير المعزولة ذات 16 قناة. تم تكوين كل متغير للتعامل مع نوع إشارة محدد (نطاقات إدخال التيار أو الجهد) ونمط تنفيذ الطرف (مثل مشبك الضغط، كابل KS، توافق موصل MIL). لا يوجد تحليل هيكلي إضافي محدد في المواصفات المقدمة.

المواصفات الفنية

المعلمة	المواصفات
طراز العلامة التجارية	AFF50D-H41111
الأصل	غير محدد
الوزن	0.2 كجم
استهلاك الطاقة	5 فولت تيار مستمر: 310 مللي أمبير / 24 فولت تيار مستمر: 450 مللي أمبير
قنوات الإدخال	16 قناة، غير معزولة
أنواع إشارة الإدخال	4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر، -10 إلى 10 فولت تيار مستمر
مقاومة الإدخال (عند التشغيل)	400 أوم (20 مللي أمبير) إلى 1000 أوم (4 مللي أمبير)، 1 ميجا أوم أو أكبر
مقاومة الإدخال (عند إيقاف التشغيل)	340 كيلو أوم إلى 660 كيلو أوم (يعتمد على المتغير)، 500 كيلو أوم أو أكبر
الدقة	+/-16 ميكرو أمبير، +/-4 مللي فولت، +/-20 مللي فولت
فترة تحديث البيانات	10 مللي ثانية
وقت استجابة الخطوة	100 مللي ثانية
مصدر طاقة المرسل	>=14.8 فولت عند 20 مللي أمبير، <=26.4 فولت عند 0 مللي أمبير
حد التيار الناتج	27 مللي أمبير
الانجراف الحراري	+/-16 ميكرو أمبير / 10 درجة مئوية، +/-4 مللي فولت / 10 درجة مئوية، +/-20 مللي فولت / 10 درجة مئوية
التوصيل الخارجي	طرف مشبك ضغط، كابل KS، كابل موصل MIL

خصائص الحصول على إشارة Yokogawa 4-20 مللي أمبير

تقوم الوحدة بمعالجة إشارات الحلقة التناظرية باستخدام قياس تيار إدخال 4-20 مللي أمبير مع تباين محدد في مقاومة الإدخال عبر نطاق التشغيل. يتم تنفيذ أخذ عينات القنوات بدورة تحديث تبلغ 10 مللي ثانية وسلوك استجابة خطوة 100 مللي ثانية، مما يدعم توقيت الحصول المحدد مسبقًا لمعالجة البيانات من جانب وحدة التحكم. يدعم خرج مصدر طاقة المرسل الداخلي تحديد تيار يصل إلى 27 مللي أمبير لأجهزة المجال ذات السلكين.

يتوافق تصميم الواجهة الأمامية التناظرية مع بنية تكييف إشارة Yokogawa DCS، بما في ذلك دعم إنهاء الإدخال المختلط للجهد والتيار عبر مسارات الحصول المتوازية ذات 16 قناة دون عزل القناة.

الأسئلة المتكررة

س: هل تدعم الوحدة الاستبدال السريع أثناء التشغيل؟
ج: لم يتم تحديد إمكانية الاستبدال السريع في التعريف الكهربائي والميكانيكي المقدم. يجب أن يفترض الاستبدال إيقاف تشغيل النظام أو وضع صيانة الرف ما لم تحدد وثائق التكرار على مستوى النظام خلاف ذلك.

س: ما هو سلوك حمل طاقة اللوحة الخلفية عند الاستفادة الكاملة من القنوات؟
ج: يتم تعريف أقصى استهلاك للتيار على أنه 310 مللي أمبير عند 5 فولت تيار مستمر و 450 مللي أمبير عند 24 فولت تيار مستمر. لا يغير التحميل الكامل للقنوات حدود اللوحة الخلفية بما يتجاوز هذه القيم المحددة.

س: هل يتم تنفيذ العزل الكهربائي بين القنوات؟
ج: تم تعريف بنية الإدخال على أنها 16 قناة غير معزولة، وبالتالي تشترك القنوات في هيكل مرجعي مشترك بدون فصل جلفاني.

إرشادات التركيب الميداني

يجب الحفاظ على فصل كابلات الإشارة عن خطوط الجهد العالي وخطوط الطاقة التبديل لتقليل الضوضاء المستحثة في حلقات إدخال 4-20 مللي أمبير والجهد المنخفض. يجب تنفيذ إنهاء الدرع عند نقطة تأريض واحدة على جانب الخزانة لمنع تكوين حلقات أرضية. يجب أن يتبع شد الطرف متطلبات عزم مشبك الضغط المحددة من قبل الشركة المصنعة لمقاومة تلامس مستقرة.

بالنسبة لكابلات KS أو متغيرات موصل MIL، تحقق من محاذاة الدبابيس قبل الإدخال لتجنب سوء توجيه القنوات التناظرية. يجب التحقق من صحة حلقات المرسل في ظل ظروف مقاومة التشغيل قبل بدء التشغيل لضمان القياس الصحيح للإدخال عبر جميع القنوات النشطة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
