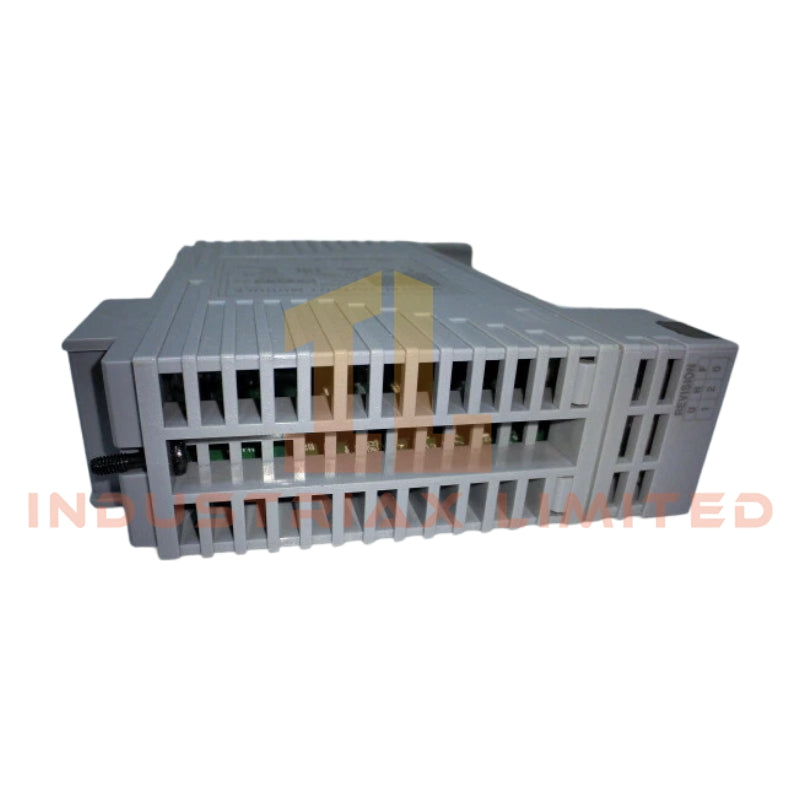

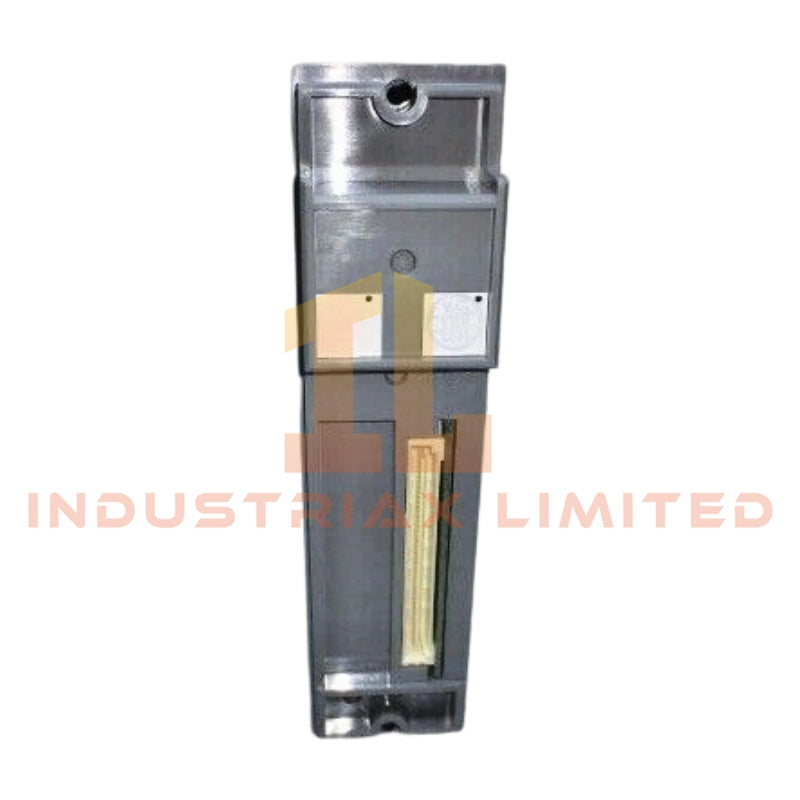

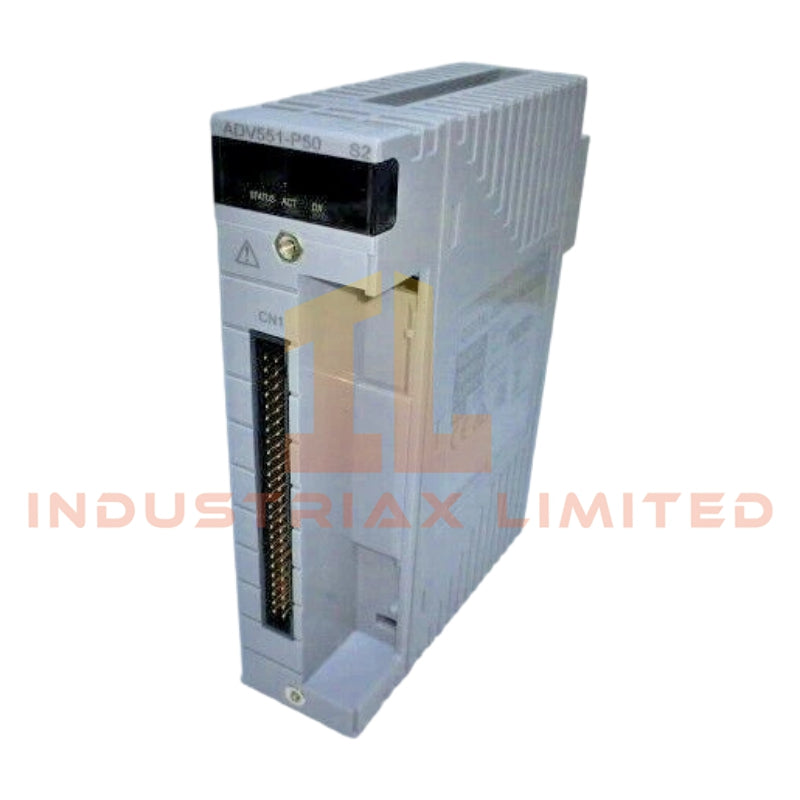

وحدات الخرج الرقمي Yokogawa ADV551-P50/D5A00
تم تكوين وحدة Yokogawa ADV551-P50/D5A00 (وحدات الخرج الرقمي ADV551) لتنفيذ إشارة منفصلة من 32 قناة في بنيات DCS المتوافقة مع CENTUM، وتوفر معالجة مباشرة لخرج تيار المصرف لحالة الجانب الميداني ودوائر نقل النبضات. تدمج الوحدة قدرة خرج عرض النبضة مع محول واجهة كابل KS للتوصيل الرقمي بـ 32 قناة.
توضيح اللاحقة ومصفوفة النموذج
| مقطع الرمز |
الوصف |
| ADV551 |
وحدة الخرج الرقمي |
| P |
مع وظيفة خرج عرض النبضة / وظيفة الخرج النسبي للوقت |
| 5 |
بدون عرض الحالة؛ بدون حماية من الانفجار |
| 0 |
النوع الأساسي |
| /D5A00 |
مع محول واجهة كابل KS للرقمي ذو 32 قناة (ATD5A-00) |
المواصفات الفنية للمكونات
| المعلمة |
المواصفات |
| النموذج |
ADV551-P50/D5A00 |
| العلامة التجارية |
Yokogawa |
| نوع المنتج |
وحدات الخرج الرقمي |
| عدد القنوات |
32 |
| الجهد المقنن للإدخال |
24 فولت تيار مستمر |
| جهد الحمل |
24 فولت تيار مستمر، 50 مللي أمبير |
| تنسيق الخرج |
مصرف التيار |
| نطاق مصدر الطاقة الخارجي |
20.4 إلى 26.4 فولت تيار مستمر |
| وقت استجابة الخرج |
3 مللي ثانية كحد أقصى (خرج الحالة)، 10 مللي ثانية كحد أقصى (خرج الحالة/النبضات المختلط) |
| نطاق عرض النبضة |
8 مللي ثانية إلى 7200 ثانية |
| دقة عرض النبضة |
8 مللي ثانية |
| جهد التحمل |
2 كيلو فولت تيار متردد لمدة دقيقة واحدة بين إشارة الخرج والنظام |
| جهد العزل المشترك |
500 فولت تيار متردد لمدة دقيقة واحدة بين المشتركات |
| هيكل العزل |
الجانب السالب المشترك (-) لكل 16 قناة |
| محول اختياري |
محول واجهة كابل ATD5A-00 KS |
| الوزن |
0.2 كجم |
| المنشأ |
اليابان |
عزل القنوات وسلامة إشارة نظام التحكم الموزع (DCS)
تطبق وحدة ADV551-P50/D5A00 بنية عزل مشتركة مجمعة مع فصل يطبق كل 16 قناة على الجانب السالب المشترك. يقلل هذا الترتيب من التداخل بين القنوات أثناء التشغيل المتزامن لخرج الحالة والنبضات داخل مسارات إشارة نظام التحكم الموزع.
تم تصميم بنية خرج مصرف التيار لدوائر تبديل الجانب الميداني بجهد 24 فولت تيار مستمر حيث يظل تنظيم الإمداد الخارجي ضمن نافذة التشغيل المحددة من 20.4 إلى 26.4 فولت تيار مستمر. تدعم معالجة خرج عرض النبضة نبضات الأوامر قصيرة المدى ودورات الخرج النسبية للوقت الممتدة حتى 7200 ثانية.
تتضمن تصنيفات العزل الكهربائي قدرة تحمل 2 كيلو فولت تيار متردد بين إشارات الخرج ودوائر النظام، بالإضافة إلى عزل 500 فولت تيار متردد بين المشتركات المجمعة لمدة دقيقة واحدة من الاختبار.
الأسئلة المتداولة
س: هل تدعم وحدة ADV551-P50/D5A00 التشغيل القائم على النبضات؟
ج: نعم. تتضمن الوحدة وظائف خرج عرض النبضة وخرج النسبي للوقت مع مدد نبضة قابلة للاختيار من 8 مللي ثانية إلى 7200 ثانية.
س: ما هي بنية الخرج التي تستخدمها الوحدة؟
ج: تستخدم الوحدة تنسيق خرج مصرف التيار المخصص لدوائر الخرج الميدانية المنفصلة بجهد 24 فولت تيار مستمر.
س: هل جميع القنوات الـ 32 معزولة بشكل فردي؟
ج: لا. يتم تجميع الجانب السالب المشترك في أقسام من 16 قناة مع تطبيق العزل بين المشتركات وفقًا لتصنيف التحمل المحدد 500 فولت تيار متردد.
إرشادات التركيب الميداني
-
تحقق من أن جهد الإمداد الميداني الخارجي يظل ضمن النطاق المحدد من 20.4 إلى 26.4 فولت تيار مستمر قبل تنشيط دوائر الخرج.
-
افصل أسلاك خرج النبضات عن أسلاك المحركات أو المرحلات عالية التيار لتقليل اقتران الضوضاء الحثية في مسارات الإشارة الرقمية.
-
حافظ على تأريض الدرع عند نقطة تأريض محددة واحدة لخزانة التحكم لمنع دوران الحلقات الأرضية.
-
تأكد من محاذاة محول واجهة كابل KS وتثبيت الموصل قبل تطبيق الطاقة الميدانية على تجميع الوحدة.
-
لا توجه كابلات الإشارة منخفضة المستوى بالتوازي مع موصلات التيار المتردد الرئيسية داخل صواني الكابلات المشتركة دون فصل معدني.
