وصف

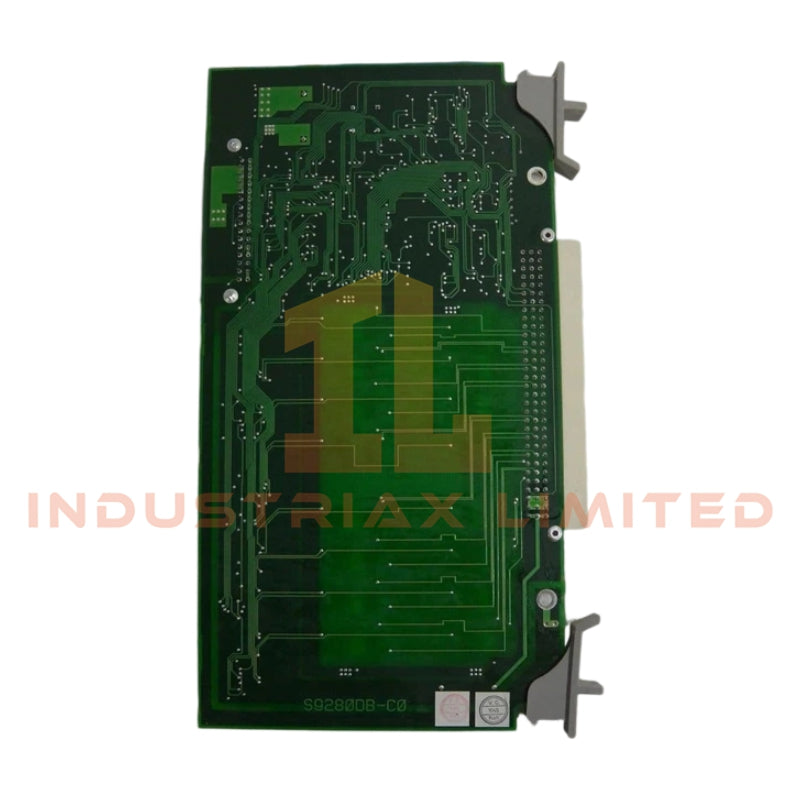

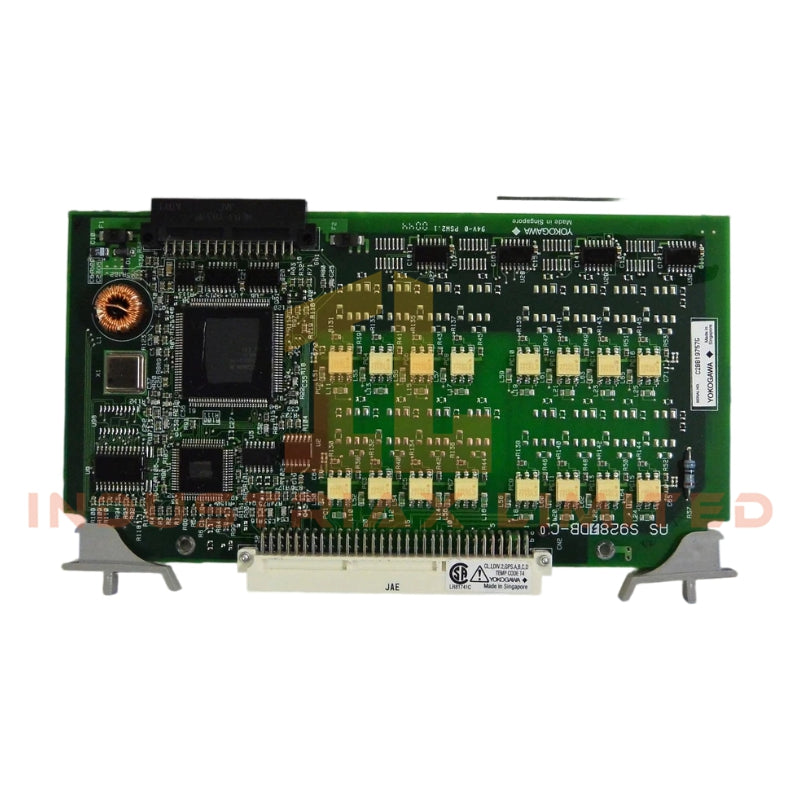

وحدة الإخراج الرقمي Yokogawa ADM51-2

تم تكوين وحدة Yokogawa ADM51-2 (وحدة الإخراج الرقمي ADM51-2) لتنفيذ إشارة التشغيل/الإيقاف المنفصلة في شبكات CENTUM CS/CENTUM VP DCS I/O، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

تُنفذ الوحدة مخارج ترانزستور معزولة ذات 32 قناة لتبديل الأجهزة الميدانية. تُعزل كل قناة بشكل مستقل لتقليل التداخل المتقاطع أثناء تشغيل الإدخال/الإخراج عالي الكثافة. تدعم ميزات التحكم في النبض والاستجابة السريعة تنفيذ أوامر منفصلة محددة ضمن بنيات التحكم الموزعة.

توزيع اللاحقة ومصفوفة النموذج

لا يُقدم تقسيم رسمي للاحقات المعرفة من قبل الشركة المصنعة أو تفصيل مصفوفة النموذج لـ ADM51-2. يُعامل التعيين كمُعرف وحدة ثابت ضمن فهرس Yokogawa DCS I/O.

المواصفات الفنية

المعلمة	المواصفة
طراز العلامة التجارية	Yokogawa ADM51-2
المنشأ	اليابان
الوزن	حوالي 1.0 كجم
الأبعاد	غير محددة (ارجع إلى تكوين الرف/الفتحة للنظام)
درجة حرارة التشغيل	غير محددة
استهلاك الطاقة	130 مللي أمبير عند 24 VDC
قنوات الإخراج	32 قناة
نوع الإخراج	مفتاح ترانزستور
تصنيف الحمل	30 VDC، 100 مللي أمبير أو أقل
عرض النبضة	8 مللي ثانية إلى 7200 ثانية (دقة 8 مللي ثانية)
وقت الاستجابة	8 مللي ثانية
العزل	عزل قناة بقناة
الاتصال	كتلة طرفية ADT16 / كابل KS2 / KS3

عزل قناة بقناة وسلامة إخراج DCS

تُطبق وحدة ADM51-2 عزلًا كهربائيًا لكل قناة للحفاظ على استقلالية الإخراج تحت ظروف تبديل الحمل المختلط. ضمن معماريات Yokogawa CENTUM، تُزامن دورات مسح الإخراج المنفصلة عبر الاتصال باللوحة الخلفية، مما يضمن انتشار الحالة المتسق عبر جميع القنوات الـ 32. يحد هيكل العزل من الاقتران بين مخارج الترانزستور المجاورة أثناء أحداث تبديل الحمل الاستقرائي، مما يدعم سلوك التشغيل المنفصل المستقر في الرفوف عالية الكثافة.

الأسئلة المتكررة

س: هل يمكن تبديل مخارج ADM51-2 بشكل مباشر أثناء التشغيل؟
ج: تعتمد القدرة على التبديل المباشر على تكوين رف الإدخال/الإخراج المضيف. لا تحدد الوحدة نفسها سلوك الاستبدال الحي من جانب المجال؛ يجب التحقق من شروط التشابك باللوحة الخلفية على مستوى النظام.

س: ما الذي يحد من تصنيف إخراج 100 مللي أمبير لكل قناة؟
ج: يحدد هذا القيد القدرة الحرارية والتيار لعنصر التبديل الداخلي للترانزستور، بالإضافة إلى تصميم الحماية داخل مرحلة محرك الإخراج.

س: هل يؤثر عزل قناة بقناة على توقيت الإخراج؟
ج: يُنفذ العزل كهربائيًا ولا يُدخل تأخيرات توقيت مستقلة لكل قناة تتجاوز زمن انتقال دورة مسح اللوحة الخلفية المشتركة.

إرشادات التركيب الميداني

تأكد من عزل طاقة نظام 24 VDC عن دوائر طاقة حمل المجال قبل التركيب. حافظ على المحاذاة الصحيحة للقطبية عند إنهاء الكتل الطرفية ADT16 أو كابلات KS2/KS3. يوصى بالأسلاك المحمية للأحمال الاستقرائية أو المعرضة للضوضاء، مع تأريض أحادي النقطة عند مرجع تأريض الخزانة. تجنب توجيه أسلاك الإخراج بالتوازي مع الموصلات عالية الجهد أو عالية التردد لتقليل الاقتران الكهرومغناطيسي إلى مراحل إخراج الترانزستور. تحقق من أن تيار الحمل لا يتجاوز 100 مللي أمبير لكل قناة في التشغيل الثابت.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
