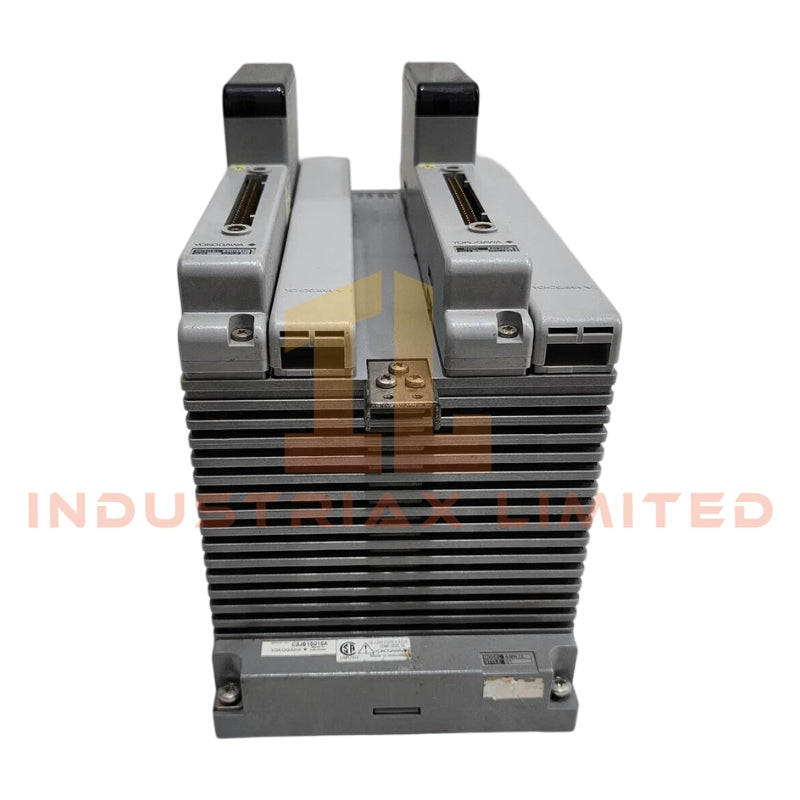

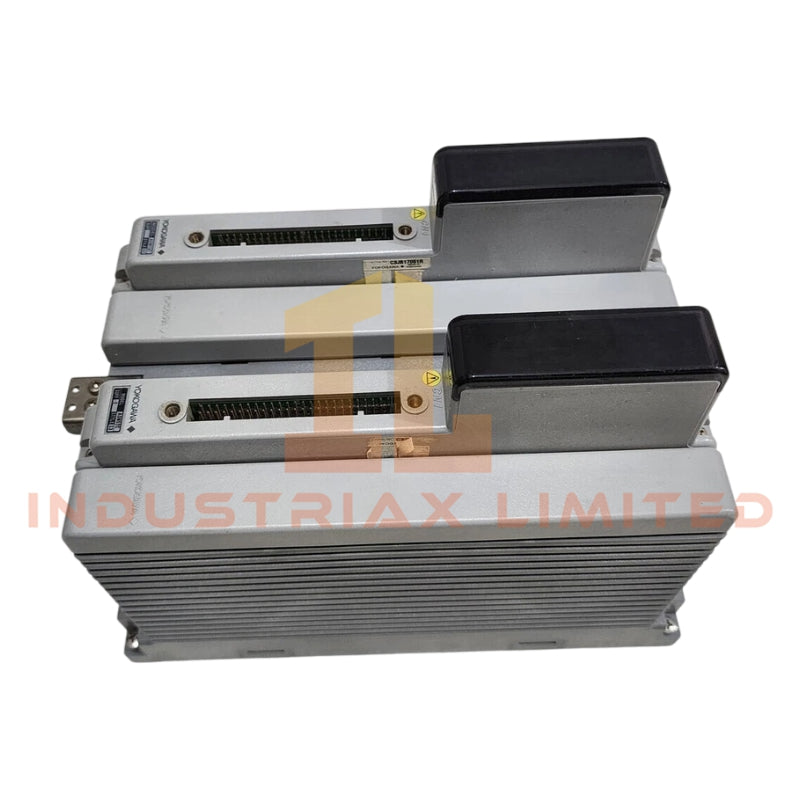

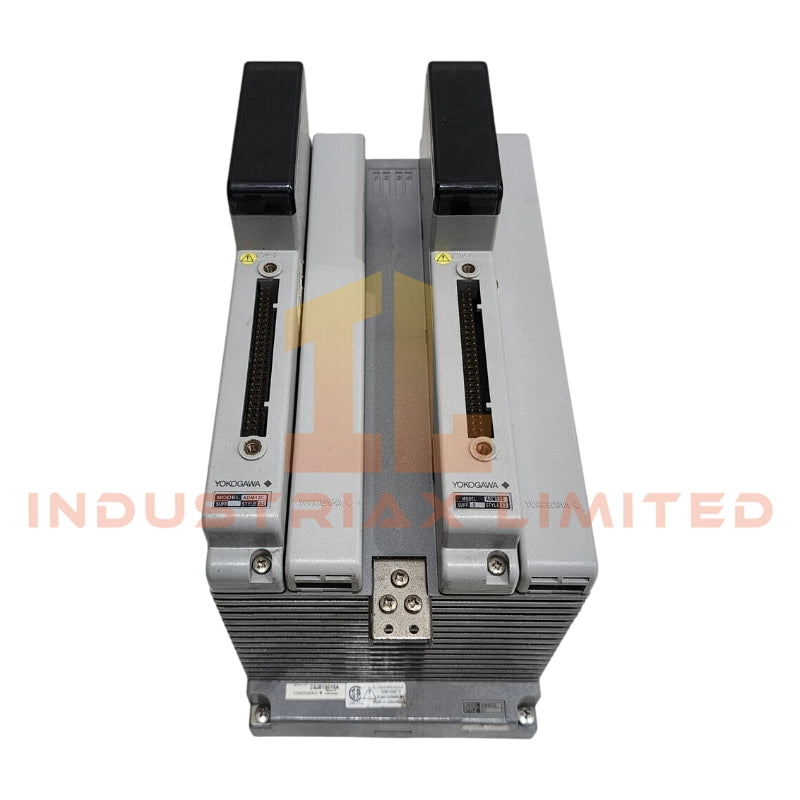

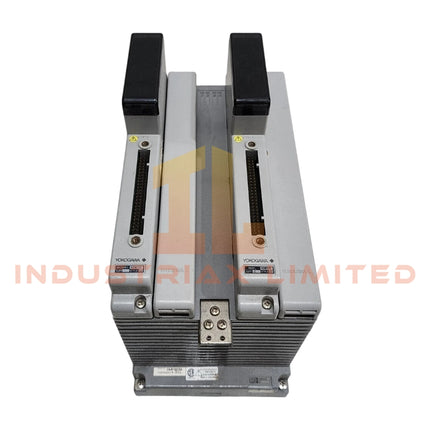

وحدة إدخال التلامس Yokogawa ADM12C

تُعد Yokogawa ADM12C وحدة إدخال تلامس قوية مصممة لمراقبة الإشارات الرقمية والتحكم فيها في التطبيقات الصناعية. بفضل قدرتها على التعامل مع 32 مدخلًا رقميًا، فإنها توفر أداءً موثوقًا لتتبع حالة الأجهزة أو العمليات الخارجية المختلفة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	ADM12C
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	1.5 كجم
الأبعاد	غير محددة
درجة حرارة التشغيل	غير محددة
استهلاك الطاقة	600 مللي أمبير كحد أقصى عند 5.0 فولت تيار مستمر
قنوات الإدخال	32 نقطة
نوع الإدخال	تلامس جاف (تشغيل/إيقاف)
تصنيف التلامس	5 فولت تيار مستمر، 20 مللي أمبير كحد أدنى
عرض النبضة	40 مللي ثانية كحد أدنى
تردد النبضة	10 هرتز كحد أقصى
عزل الإشارة	سالب مشترك كل 16 نقطة
التثبيت	مركب في عش وحدة الإدخال/الإخراج
وصلة المجال	كابل KS9 / KS10 عبر TE32

بنية عزل القناة إلى القناة (سلوك Yokogawa DCS)

تُطبق وحدة ADM12C تجزئة عزل مجمعة مع مرجع سالب مشترك لكل 16 قناة إدخال. تقلل هذه البنية من اقتران القنوات المتقاطعة أثناء أحداث التبديل المتزامنة في بيئات مسح التلامس الكثيفة. ضمن دورات مسح الإدخال/الإخراج في CENTUM CS، تتم مزامنة أخذ عينات الإدخال المنفصلة من خلال استقصاء اللوحة الخلفية، بينما يتم التعامل مع إلغاء الارتداد في الإدخال على مستوى مرشح الأجهزة (تمييز نبضة لا تقل عن 40 مللي ثانية).

يتم الحفاظ على سلامة الإشارة من خلال:

• بنية مرجع إرجاع مجزأة (تجميع 16 قناة)
• ترشيح داخلي لكبت اهتزاز التلامس
• تقليل الاختلاف في مقاومة الإنهاء للأسلاك القائمة على الموصل
• مزامنة المسح على مستوى اللوحة الخلفية ضمن دورة عقدة DCS

الأسئلة المتداولة

س1: هل تدعم ADM12C الإدخال الساخن في أعشاش الإدخال/الإخراج النشطة؟
ج1: تعتمد إمكانية التبديل السريع على تكوين عش الإدخال/الإخراج CENTUM المحدد. كهربائيًا، لم يتم تصميم الوحدة لإعادة توصيل الإشارة الجانبية مباشرة؛ يجب أن يتبع الإدخال/الإزالة إجراءات عزل طاقة اللوحة الخلفية.

س2: كيف يتم ترشيح ضوضاء الإدخال على مستوى الأجهزة؟
ج2: تطبق الوحدة قيودًا على عرض نبضة الإدخال لا تقل عن 40 مللي ثانية، مما يرفض الارتداد العابر للتلامس والضوضاء الكهربائية قصيرة المدة الأقل من هذا الحد.

س3: ما هو حد العزل داخل الوحدة؟
ج3: يتم تنفيذ العزل كتجزئة سالبة مشتركة مجمعة لكل 16 قناة، مما يقلل من تداخل المرجع المشترك بين مجموعات القنوات.

إرشادات التثبيت الميداني

• قم بتثبيت الوحدة فقط في أعشاش الإدخال/الإخراج CENTUM CS المتوافقة والمصممة لأجهزة سلسلة ADM
• تأكد من أن توجيه كابل KS9 / KS10 يحافظ على الفصل عن موصلات التبديل عالية الجهد
• تحقق من تثبيت لوحة طرفية TE32 قبل توصيل الموصل
• حافظ على استمرارية الدرع في مجموعات الكابلات الميدانية حيثما ينطبق ذلك
• لا تتجاوز التصنيف المحدد للتلامس وهو 5 فولت تيار مستمر / 20 مللي أمبير لكل قناة إدخال
• التزم بحدود تصنيف طاقة اللوحة الخلفية (600 مللي أمبير عند 5.0 فولت تيار مستمر لكل وحدة)
• ثبت الوحدة بإحكام في فتحة الرف لتجنب إجهاد الموصل في ظروف الاهتزاز

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
