وصف

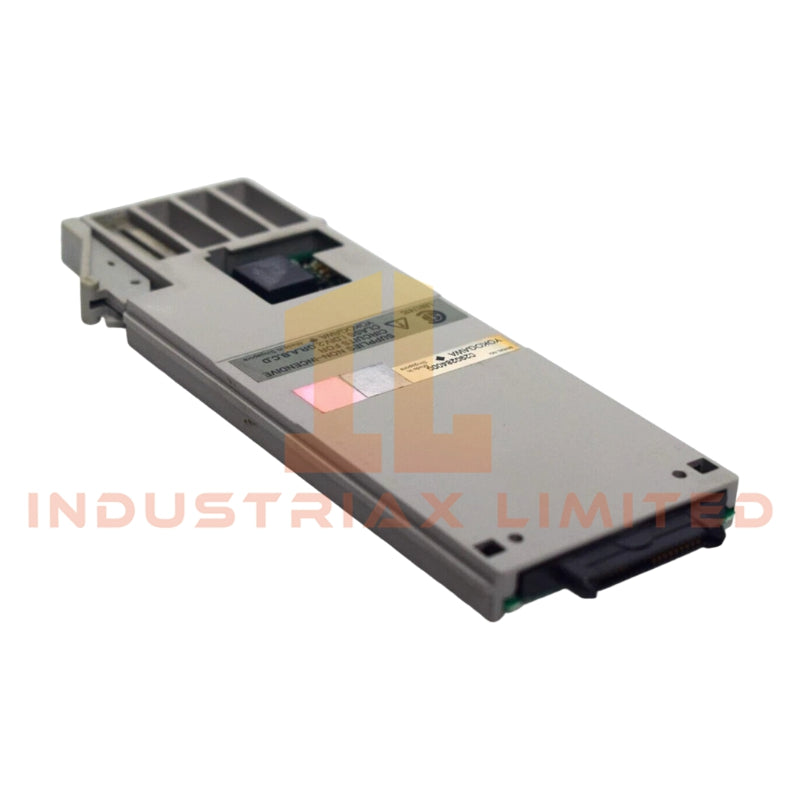

وحدة إدخال تناظري Yokogawa AAM50

تم تهيئة وحدة Yokogawa AAM50 (وحدة الإدخال التناظري AAM50) لاقتناء الإشارات التناظرية في الأنظمة الفرعية للإدخال/الإخراج CENTUM VP وProSafe-RS، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتكييف إشارة العملية متعدد القنوات ضمن هياكل التحكم الموزعة من Yokogawa. تحول الوحدة المدخلات التناظرية الميدانية إلى قيم معالجة رقمية للإرسال عبر اللوحة الخلفية إلى طبقات منطق التحكم والسلامة.

توضيح اللاحقة ومصفوفة النموذج

يتم تعريف AAM50 كنموذج أجهزة ثابت. لا يتم تحديد تجزئة لاحقة أو رمز خيار مُتحقق من صحتها لهذه الوحدة. يتم تحديد جميع سلوكيات التكوين على مستوى تكامل النظام (عقدة الإدخال/الإخراج وتعيين البرنامج).

المواصفات الفنية للأجهزة

المعلمة	المواصفة
العلامة التجارية للنموذج	Yokogawa AAM50
الأصل	اليابان
الوزن	1.5 كجم
الأبعاد	144 مم × 144 مم × 150 مم
درجة حرارة التشغيل	0 درجة مئوية إلى 50 درجة مئوية
درجة حرارة التخزين	-20 درجة مئوية إلى 70 درجة مئوية
استهلاك الطاقة	مصدر نظام 24 VDC
قنوات الإدخال	8 قنوات
أنواع إشارة الإدخال	0-20 مللي أمبير، 4-20 مللي أمبير، 0-5 فولت، 1-5 فولت
العزل	عزل قناة إلى قناة

عزل قناة إلى قناة وهندسة تكييف إشارة DCS

تطبق Yokogawa AAM50 فصلًا جلفانيًا لكل قناة لقمع التداخل الكهربائي عبر القنوات في تكوينات الإدخال/الإخراج الكثيفة. يتم عزل كل قناة إدخال بشكل مستقل للحفاظ على سلامة الإشارة في ظل ظروف توصيل ميدانية بجهد مختلط. تدعم الوحدة حلقات التيار الصناعية القياسية (4-20 مللي أمبير و 0-20 مللي أمبير) ومدخلات الجهد، مما يتيح التوصيل المباشر مع أجهزة الإرسال والأجهزة الميدانية التناظرية دون الحاجة إلى أجهزة تكييف إشارة خارجية. يضمن التكامل مع CENTUM VP و ProSafe-RS توقيت اكتساب حتمي عبر اتصال اللوحة الخلفية للنظام.

الأسئلة المتكررة

س: هل يمكن خلط قنوات AAM50 بين مدخلات التيار والجهد في وقت واحد؟
ج: نعم. يدعم تكوين القناة أنواع مدخلات مختلطة لكل قناة، بشرط أن يكون تعيين معلمة مستوى النظام مهيأً بشكل صحيح.

س: هل يؤثر عزل قناة إلى قناة على وقت المسح أو زمن وصول التحويل؟
ج: العزل يعتمد على الأجهزة ولا يُدخل تأخيرات مسح قابلة للتكوين؛ يتم إدارة توقيت التحويل بواسطة دورة النظام الفرعي للإدخال/الإخراج.

س: هل يتم دعم التبديل السريع للوحدة أثناء تشغيل النظام؟
ج: تعتمد إمكانية التبديل السريع على تصميم الوحدة الأساسية للإدخال/الإخراج. يجب أن يتبع إزالة الوحدة تحت التشغيل إجراءات الصيانة على مستوى النظام.

إرشادات التركيب في الموقع

تأكد من فصل جميع الأسلاك الميدانية وفقًا لنوع الإشارة لتقليل الاقتران الكهرومغناطيسي. استخدم كبلات مجدولة محمية لجميع وصلات حلقة التيار، مع إنهاء الدرع عند نقطة مرجعية أرضية واحدة. حافظ على القطبية الصحيحة لحلقات 4-20 مللي أمبير لتجنب عكس الإشارة. تحقق من أن تعيينات القنوات تتطابق مع تكوين هندسة النظام قبل التشغيل. تجنب توجيه أسلاك الإدخال التناظرية بالتوازي مع موصلات الجهد العالي أو تبديل الطاقة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
