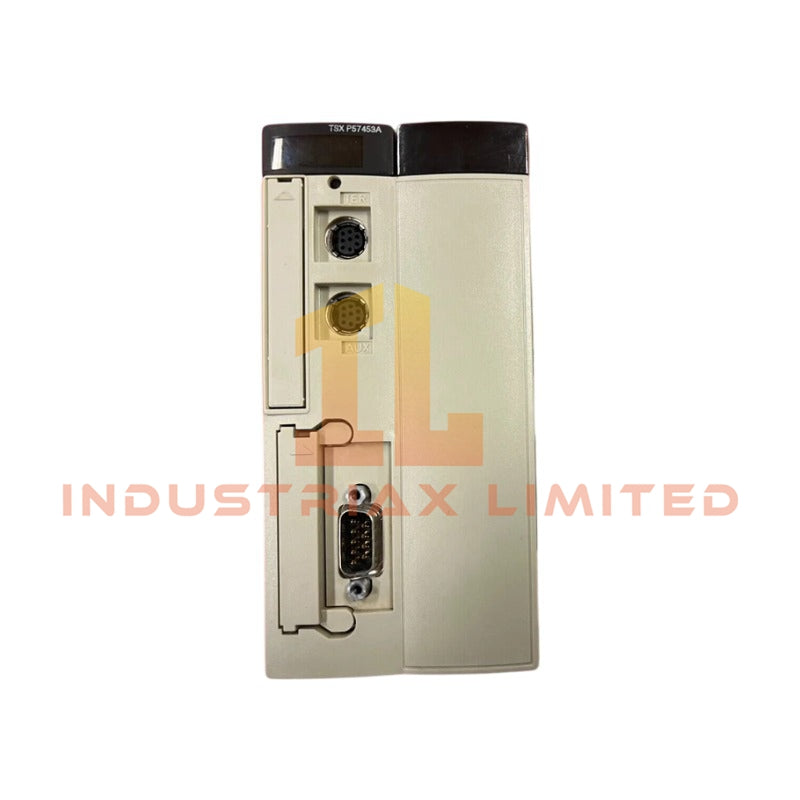

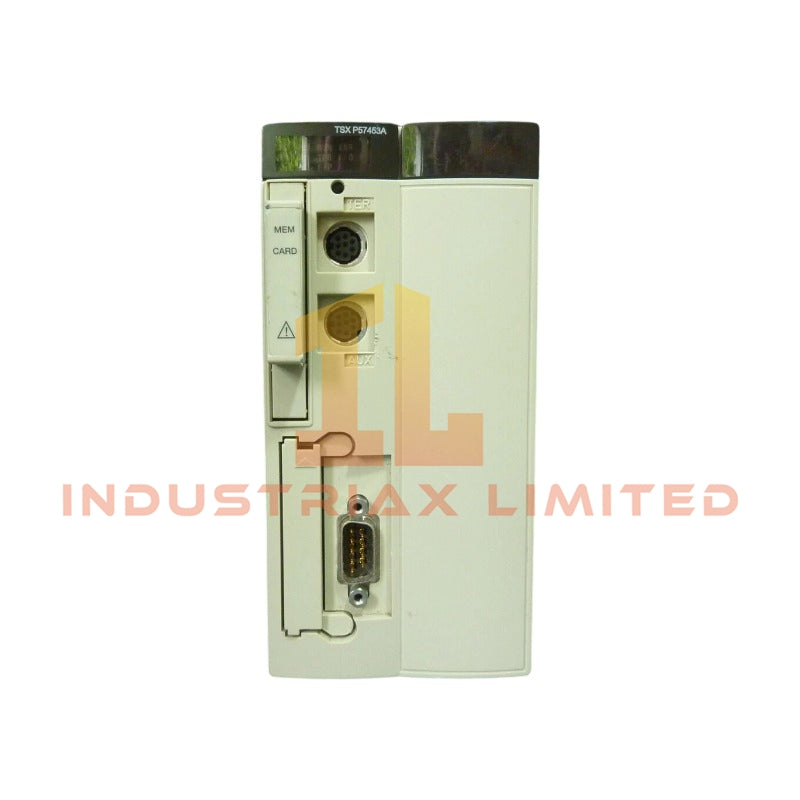

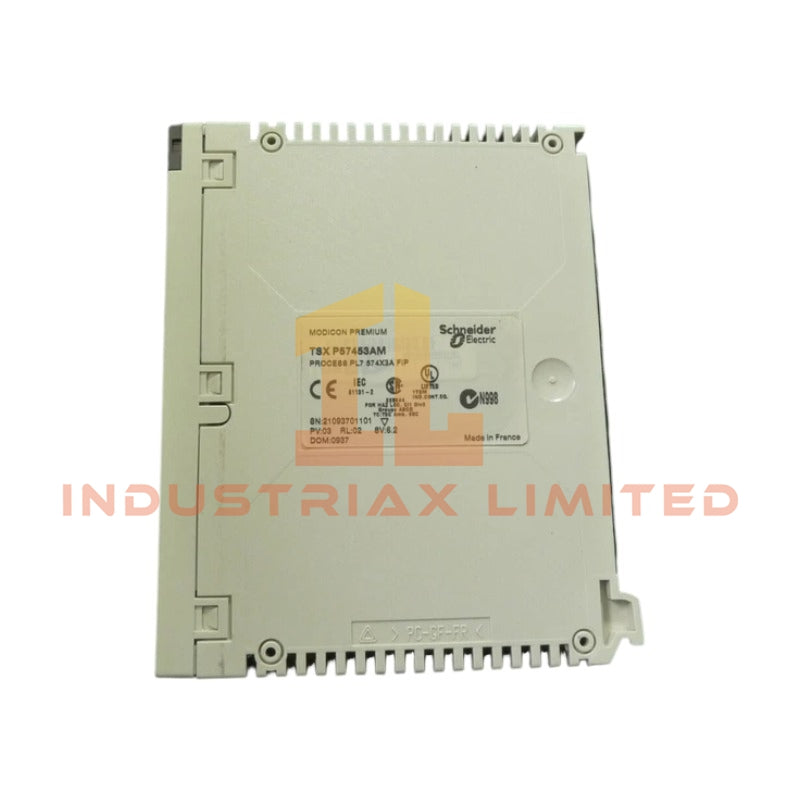

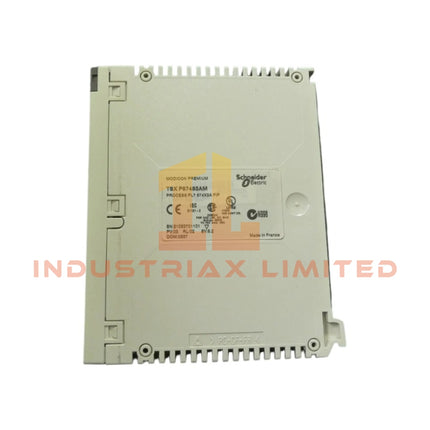

منصة التشغيل الآلي Modicon Premium TSXP57453AM من شنايدر إلكتريك

يعد Schneider Electric TSXP57453AM، المصنف أيضًا كمعالج PL7 مزدوج التنسيق TSXP57453AM، مكونًا ماديًا مخصصًا لتنفيذ العمليات الصناعية والتحكم المنطقي داخل شبكات منصة Modicon Premium Automation.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	TSXP57453AM
العلامة التجارية	شنايدر إلكتريك
الأصل	فرنسا
الوزن	0.56 كجم
الأبعاد	تهيئة فتحة مزدوجة التنسيق
درجة حرارة التشغيل	0...60 درجة مئوية
استهلاك الطاقة	1080 مللي أمبير حمل تيار اللوحة الخلفية
تسمية البرنامج	PL7 Junior/Pro
سعة الرف	8 رفوف بـ 12 فتحة، 16 رفًا بـ 4/6/8 فتحات
الحد الأقصى لعدد الفتحات	حد 128 فتحة
سعة الإدخال/الإخراج المنفصل	2040 قناة إدخال/إخراج
سعة الإدخال/الإخراج التناظري	256 قناة إدخال/إخراج
قنوات خاصة بالتطبيق	حتى 64 قناة
قنوات التحكم في العمليات	حتى 20 قناة (بحد أقصى 60 حلقة بسيطة)
نوع الاتصال المدمج	2 روابط تسلسلية صغيرة DIN أنثوية غير معزولة (19.2/115 كيلوبت/ثانية)، 1 SUB-D 9 Fipio مدير (127 وكيل)
حدود وحدة الاتصال	8 وحدات ناقل AS-Interface، 4 وحدات شبكة، 2 وحدات ناقل حقلي (1 إذا تم استخدام CANopen)، 1 وحدة ناقل CANopen
تهيئة ذاكرة الوصول العشوائي الداخلية	96 كيلو كلمة برنامج وبيانات (بدون PCMCIA)، 176 كيلو كلمة بيانات (مع PCMCIA)
توسيع ذاكرة PCMCIA	بطاقة برنامج 992 كيلو كلمة، بطاقة تخزين بيانات إضافية 2048 كيلو كلمة
سعات منطقة الكائن	32768 بت داخلي %Mi، 32 كلمة ثابتة %KWi، 30.5 كلمة داخلية %MWi
مهام التطبيق	مهمة سريعة واحدة، مهمة رئيسية واحدة، 64 مهمة حدث
درجة حرارة التخزين	-25...70 درجة مئوية
رطوبة التشغيل	10...95 % غير مكثفة
ارتفاع التشغيل	0...2000 متر
تصنيف حماية IP	IP20
درجة التلوث	الدرجة 2

اتصال ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج

تستفيد بنية هذا المعالج من بنية ناقل اللوحة الخلفية المتزامنة القادرة على إدارة التوزيع المنطقي المحدد عبر رفوف متعددة. ينسق النظام توسيعًا منفصلاً وتناظريًا عالي الكثافة من خلال قنوات مخصصة للتطبيقات دون تقليل فترات التنفيذ الدورية. يتم تحسين تبادلات البيانات الداخلية عبر تخصيصات ذاكرة الوصول العشوائي الداخلية، مما يمنع الاختناقات أثناء روتين التحكم في الحلقات المتعددة المحاور أو المعقدة.

الأسئلة المتكررة

س: ما هو الحد الأقصى لسحب التيار من اللوحة الخلفية لمعالج TSXP57453AM؟

ج: يسحب المعالج تيارًا ثابتًا يبلغ 1080 مللي أمبير من وحدة إمداد طاقة اللوحة الخلفية. يجب أن تأخذ حسابات ميزانية طاقة النظام في الاعتبار هذا الاستهلاك الثابت قبل إضافة وحدات الإدخال/الإخراج الطرفية.

س: هل يمكن للمعالج تشغيل مهام التطبيق بدون تثبيت بطاقة PCMCIA؟

ج: نعم. توفر ذاكرة الوصول العشوائي الداخلية 96 كيلو كلمة لهياكل البرنامج والبيانات الأساسية. ومع ذلك، يتطلب استخدام قدرة المعالجة الكاملة تثبيت بطاقات توسيع ذاكرة PCMCIA محددة لتنفيذ البرنامج حتى 992 كيلو كلمة وتخزين البيانات حتى 2048 كيلو كلمة.

إرشادات التثبيت الميداني

• العلبة والبيئة: قم بتركيب مجموعة الرف أفقيًا داخل علبة صناعية بمعيار IP54 أو أعلى للحفاظ على الامتثال لمتطلبات درجة التلوث 2 والحماية من الملوثات المحمولة جوًا.
• متطلبات التأريض: قم بإنشاء اتصال منخفض المقاومة بين طرف تأريض الهيكل والشبكة الأرضية الوظيفية المركزية. تأكد من إحكام جميع براغي تثبيت الرف بشكل صحيح للحفاظ على استمرارية التأريض عبر اللوحة الخلفية.
• الإدارة الحرارية: حافظ على مسافة لا تقل عن 50 مم فوق وتحت وحدات الرف لتسهيل الحمل الحراري الطبيعي. لا تتجاوز الحد الأقصى لدرجة حرارة التشغيل البالغ 60 درجة مئوية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
