وصف

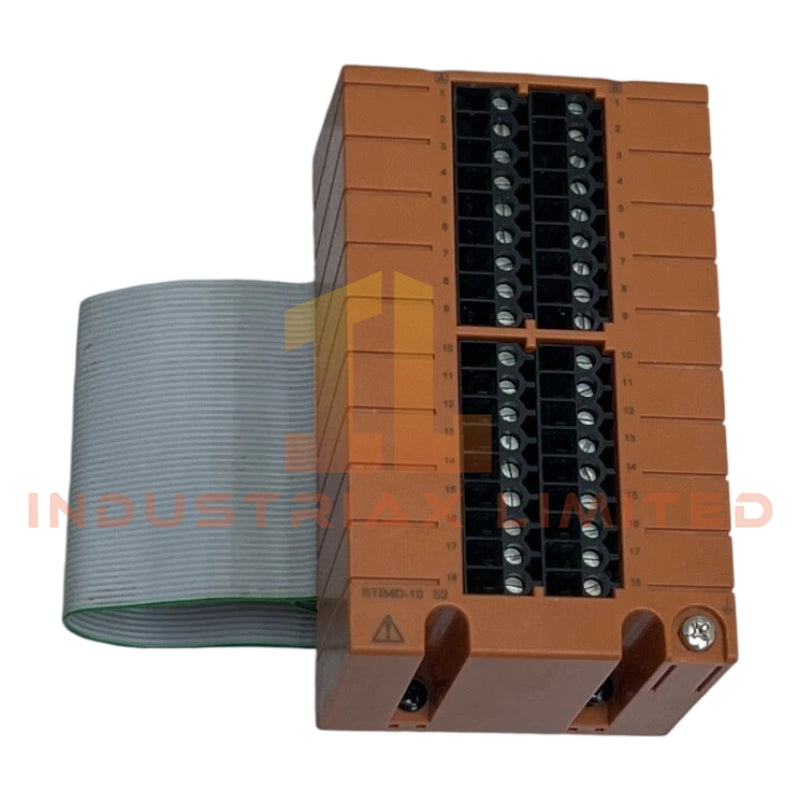

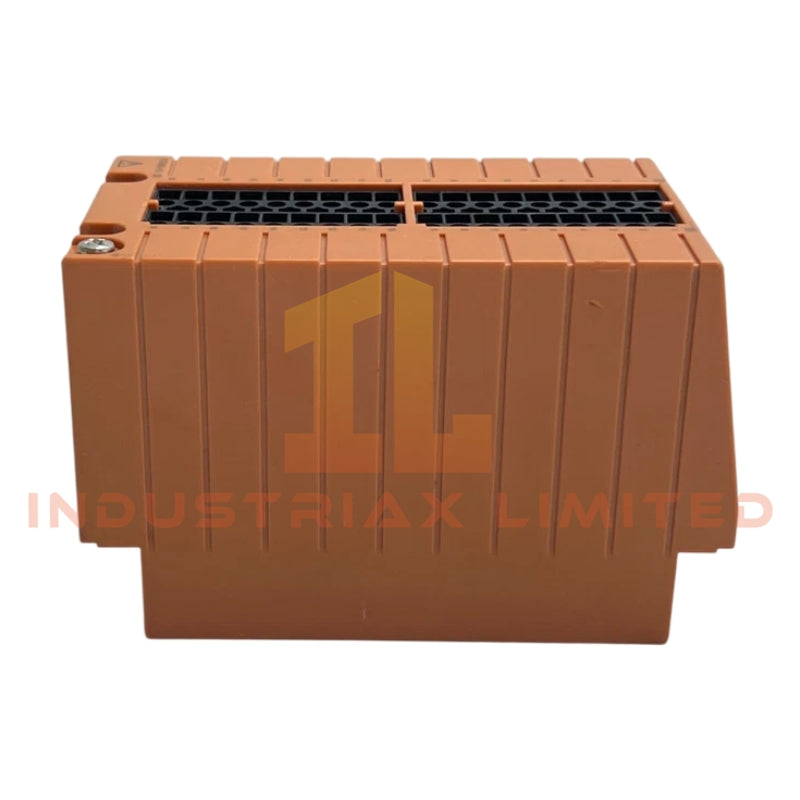

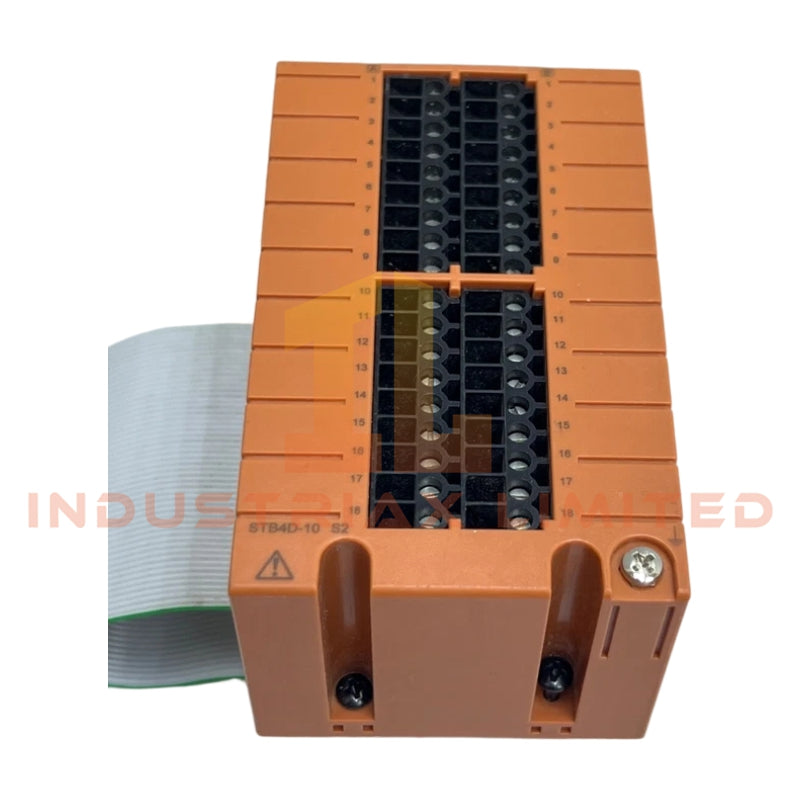

لوحة توصيل يوكوجاوا STB4D-10

تعمل لوحة Yokogawa STB4D-10، والمُفهرسة أيضًا باسم لوحة توصيل STB4D-10، كعنصر أجهزة مخصص لتوصيل الإشارات وتوزيع القنوات داخل أنظمة CENTUM VP وProSafe-RS. وهي توفر نقاط توصيل منظمة وعزلًا كهربائيًا لأدوات المجال، مما يدعم توجيه الإشارات الخاضع للتحكم إلى وحدات الإدخال/الإخراج.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	يوكوجاوا STB4D-10
المنشأ	اليابان
الوزن	0.4 كجم
الأبعاد	65.6 مم × 72 مم × 114 مم
درجة حرارة التشغيل	-20 إلى 70 درجة مئوية
استهلاك الطاقة	ضئيل؛ كتلة طرفية سلبية
عدد القنوات	16 أو 8 قنوات (تهيئة زائدة مزدوجة)
نوع الاتصال	كتلة طرفية بمشبك ضغط
ميزة اختيارية	ممتص للارتفاع المفاجئ لحماية التوافق الكهرومغناطيسي
التوافق	معايير التوافق الكهرومغناطيسي EN 61000-6-2
التركيب	قضيب DIN أو تركيب على الحائط

ميزات واجهة التحكم في العمليات

• توافق حلقة 4-20 مللي أمبير HART: يدعم نقل الإشارات التناظرية القياسية وأجهزة المجال التي تعمل بحلقة الطاقة.
• عزل قناة بقناة: يقلل التداخل بين قنوات الإدخال/الإخراج المتجاورة، مما يحافظ على سلامة الإشارة.
• اتصال FOUNDATION Fieldbus/Profibus PA: يسمح بالتكامل المنظم مع شبكات حقل البيانات الرقمية.
• تعويض الوصلة الباردة (CJC): يوفر تعويضًا لاستقرار قياس المزدوجات الحرارية عند توصيله بوحدات الإدخال/الإخراج لدرجة الحرارة.

الأسئلة المتكررة

س: ما هو أقصى تيار إشارة لكل قناة؟
ج: تم تصميم كل قناة لمستويات تناظرية صناعية قياسية؛ يجب أن يتبع توصيل إشارات المجال مواصفات 4-20 مللي أمبير.

س: هل يمكن تبديل هذه الكتلة الطرفية على الساخن في رف الإدخال/الإخراج؟
ج: إن STB4D-10 هي وحدة إنهاء سلبية؛ يجب إجراء الاستبدال المادي مع إيقاف تشغيل طاقة النظام لتجنب الإشارات العابرة.

س: هل توفر الوحدة حماية من الارتفاع المفاجئ بشكل افتراضي؟
ج: امتصاص الارتفاع المفاجئ اختياري ويتطلب تركيب ملحق ممتص الارتفاع المفاجئ الكهرومغناطيسي.

إرشادات التركيب الميداني

1. قم بتركيب الوحدة على قضيب DIN أو قم بتثبيتها بمسامير للتركيب على الحائط. تأكد من المحاذاة مع رف وحدة الإدخال/الإخراج.
2. قم بتوصيل أدوات المجال باستخدام أطراف المشبك بالضغط. تحقق من التعريج الصحيح للموصل وعمق الإدخال.
3. حافظ على فصل القنوات وتجنب توجيه خطوط الطاقة بالتوازي مع أسلاك الإشارة لتقليل التداخل.
4. قم بتأريض درع الكتلة الطرفية بالمرجع الأرضي المحلي لضمان التوافق الكهرومغناطيسي.
5. تحقق من أن أي ممتصات للارتفاع المفاجئ الاختيارية مثبتة بشكل صحيح وموجهة وفقًا لتعليمات الشركة المصنعة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
