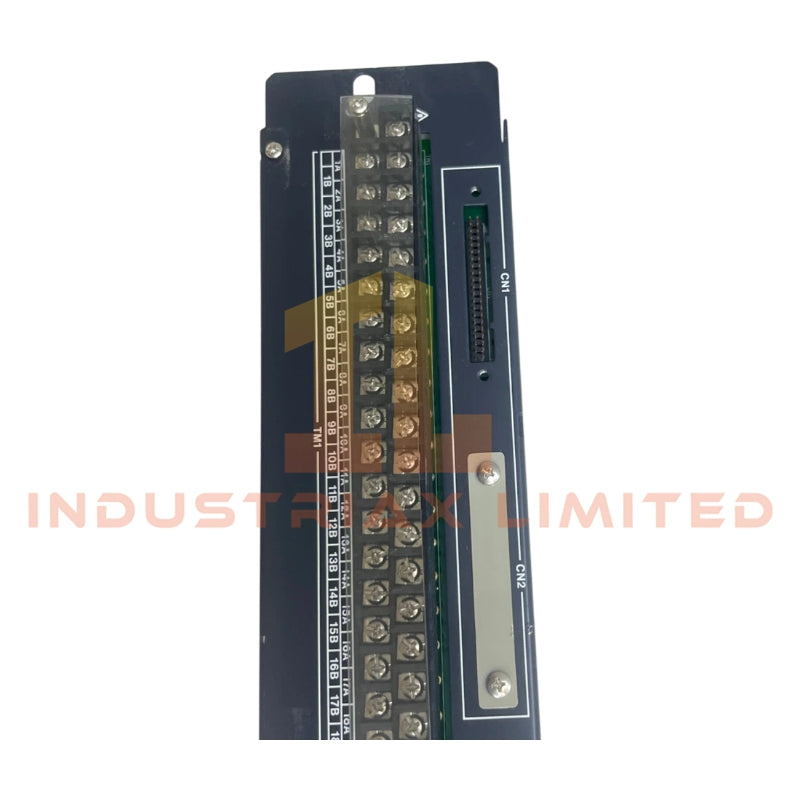

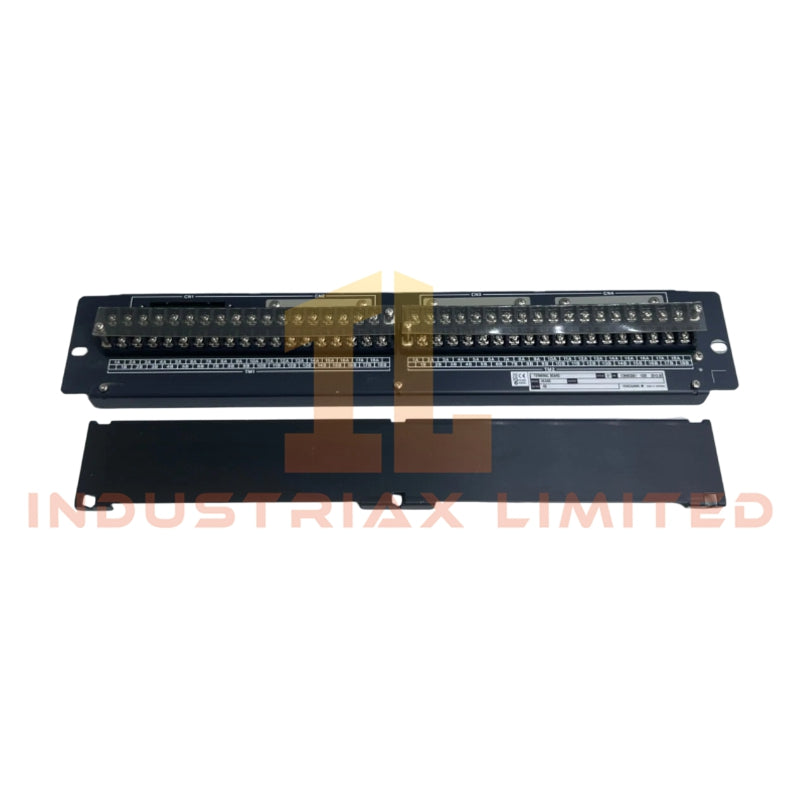

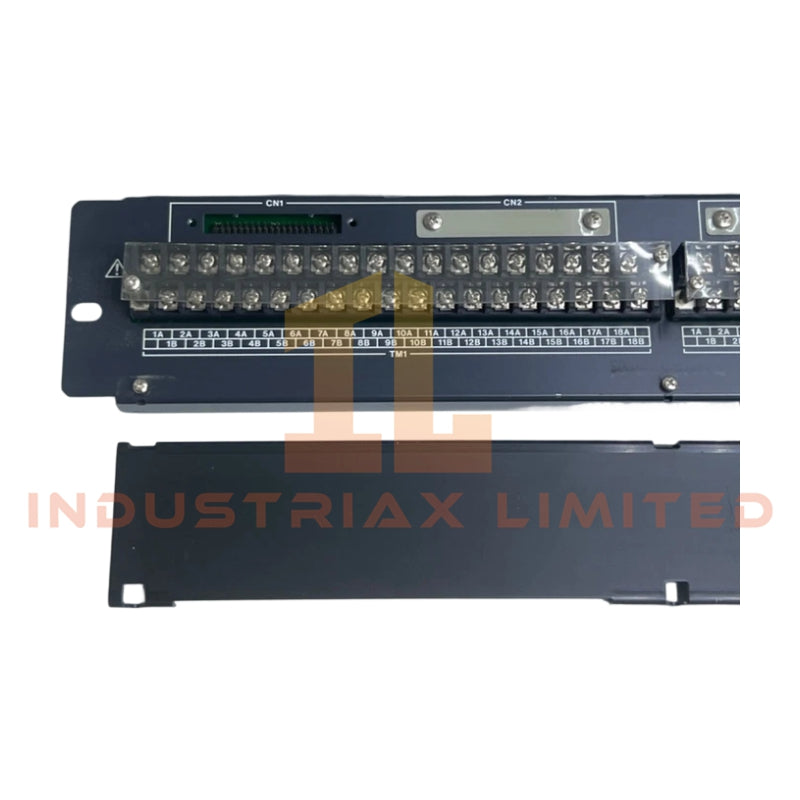

لوحة طرفية Yokogawa AEA4D-06 للتناظري

تعمل لوحة Yokogawa AEA4D-06، المصنفة أيضًا باسم اللوحة الطرفية AEA4D للتناظري، كمكون أجهزة مخصص لتوصيل إشارات الإدخال/الإخراج التناظرية ذات الـ 16 قناة ضمن منصات CENTUM VP و CENTUM CS 3000 DCS. توفر تنفيذًا مباشرًا للواجهة المادية لوحدات Yokogawa FIO التناظرية وتضمن عزل قناة بقناة لسلامة الإشارة.

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	AEA4D-06
المنشأ	اليابان
الوزن	1.5 كجم
الأبعاد	قابلة للتركيب على رف قياسي مقاس 19 بوصة
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	لا يذكر (لوحة طرفية سلبية)
عدد القنوات	16
نوع توصيل الطرفية	براغي M4
تهيئة الطرفية	16 نقطة × 2
كابل الواجهة المتوافق	كابل الإشارة KS1
مقاومة العزل	100 ميجا أوم أو أكثر عند 500 فولت تيار مستمر
جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة

ميزات سلامة إشارة DCS

تضمن AEA4D-06 عزلًا بين القنوات لإشارات التناظر لمنع التداخل والتشويش في التكوينات متعددة القنوات. يوفر الطلاء المطابق ISA Standard G3 مقاومة للتآكل ضد الغازات الصناعية، مما يحافظ على قياسات حلقة 4-20 مللي أمبير HART مستقرة بمرور الوقت. تدعم اللوحة الطرفية تكوينات FIO الفردية والمتكررة المزدوجة، مما يضمن استمرارية مسارات الإشارة التناظرية أثناء استبدال الوحدة أو صيانتها.

الأسئلة الشائعة

س: VnA: هل يمكن تبديل AEA4D-06 بالحرارة بينما يكون نظام التحكم الموزع (DCS) متصلًا بالإنترنت؟
ج: لا، اللوحة الطرفية هي واجهة اتصال سلبية. يمكن استبدال الوحدات الميدانية بموجب إجراءات التبديل الساخن، ولكن يجب أن تظل اللوحة نفسها موصلة بالأسلاك أثناء التشغيل.

س: VnA: هل تدعم اللوحة الطرفية البيئات المقاومة للانفجار؟
ج: لا، اللاحقة -06 تشير إلى طلاء ISA G3 ولكنها تشير صراحةً إلى عدم وجود حماية من الانفجار، وهي مناسبة للمواقع غير الخطرة فقط.

س: VnA: ما هو العزل المتوقع للإشارة بين القنوات؟
ج: يتبع عزل القناة عن القناة ممارسات فصل الإشارات التناظرية القياسية لنظام التحكم الموزع (DCS)؛ وتبلغ مقاومة العزل النموذجية 100 ميجا أوم عند 500 فولت تيار مستمر.

إرشادات التثبيت الميداني

1. قم بتركيب اللوحة الطرفية على رف قياسي مقاس 19 بوصة باستخدام مثبتات M4.
2. قم بتوجيه كابلات واجهة KS1 في صواني منفصلة عن خطوط التيار المتردد عالية الجهد لتقليل الضوضاء المستحثة.
3. تأكد من تأريض الكابلات المحمية بشكل صحيح بهيكل الرف للحفاظ على العزل بين القنوات.
4. تجنب الإجهاد الميكانيكي على أطراف البراغي؛ أحكم ربط براغي M4 إلى النطاقات الموصى بها (~0.5 نيوتن متر).
5. افحص سلامة الطلاء المطابق إذا تم تركيب اللوحة في بيئات تحتوي على غازات أكالة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
