وصف

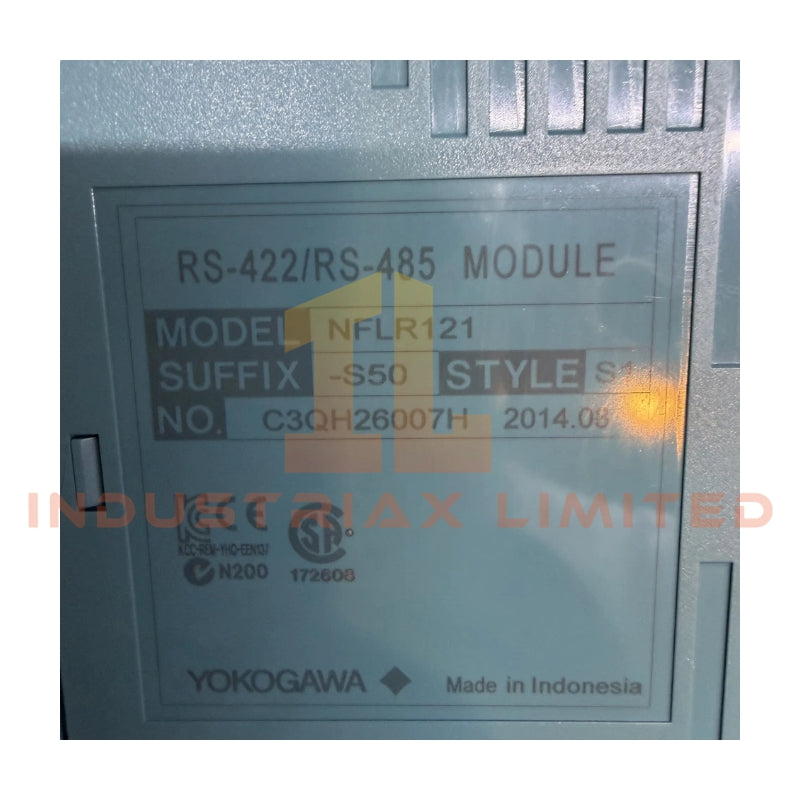

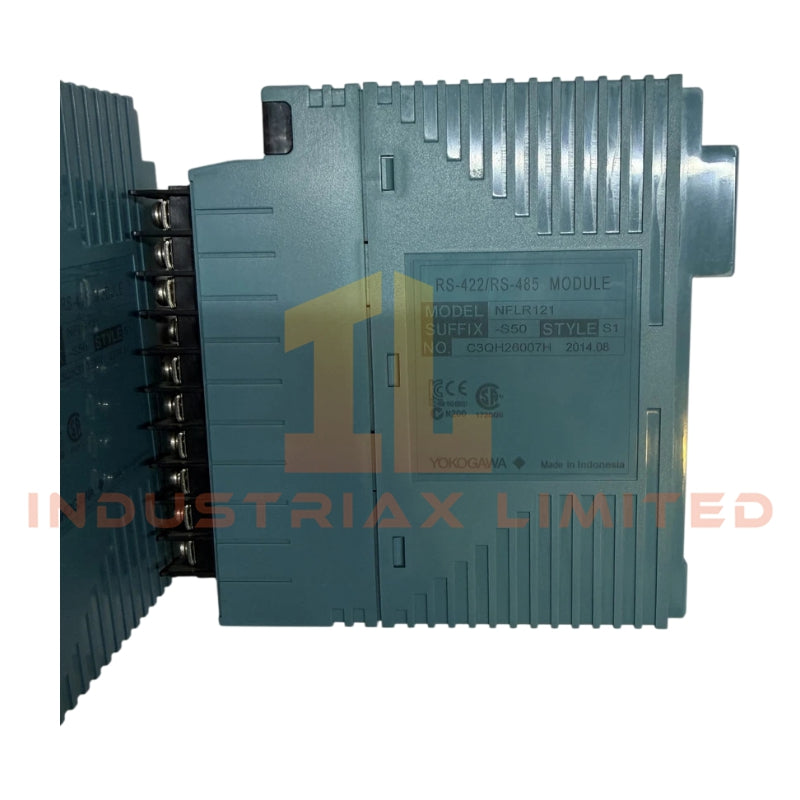

وحدة الاتصالات التسلسلية Yokogawa NFLR121-S50

تعمل وحدة الاتصالات التسلسلية Yokogawa NFLR121-S50، المصنفة أيضًا باسم NFLR121، كمكون أجهزة مخصص لتبادل البيانات التسلسلية RS-422/RS-485 داخل أنظمة التحكم Yokogawa STARDOM وCENTUM VP.

مواصفات الأجهزة

المعلمة	المواصفات
العلامة التجارية للموديل	Yokogawa NFLR121-S50
المنشأ	اليابان
الوزن	0.3 كجم (صافي)، ~1.0 كجم (الشحن)
الأبعاد	عامل شكل معياري STARDOM قياسي
درجة حرارة التشغيل	-10 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين	-25 درجة مئوية إلى +70 درجة مئوية
الرطوبة	5% إلى 95% رطوبة نسبية، غير متكثفة
استهلاك الطاقة	500 مللي أمبير كحد أقصى
نوع الواجهة	RS-422 / RS-485، منفذين
التركيب	نقطة إلى نقطة (RS-422)، متعدد النقاط (RS-485)
وضع الاتصال	نصف مزدوج / مزدوج كامل (الأنظمة ذات السلكين نصف مزدوج فقط)
المزامنة	بدء-إيقاف
رمز الإرسال	ASCII / ثنائي
طول الحرف	7 أو 8 بتات
بتات التوقف	1 أو 2 بت
فحص التكافؤ	لا شيء / زوجي / فردي
أقصى مسافة إرسال	حتى 1,200 متر

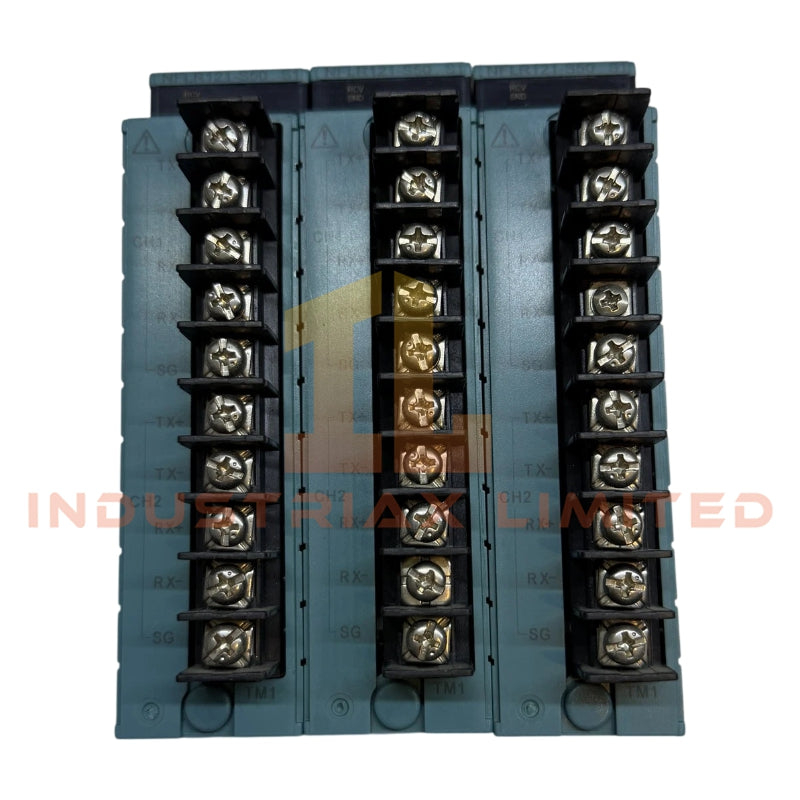

الاتصال	كتلة طرفية 5 أقطاب ×2، براغي M4، مقاومات إنهاء مدمجة/خارجية 120 أوم

ميزات خاصة بالتحكم في العمليات

• يدعم عزل القناة عن القناة بين المنافذ التسلسلية لمنع التداخل الكهربائي.
• متوافق مع أجهزة Modbus RTU/ASCII للتكامل بين السيد والتابع.
• تشير مصابيح LED التشخيصية إلى نشاط TX و RX على كل منفذ.
• مناسب للربط مع أجهزة FOUNDATION Fieldbus و Profibus PA عبر وحدات التحكم في البوابة.
• يتم تطبيق تعويض التوصيل البارد (CJC) في معالجة الإشارة لتحقيق استقرار القياس عبر تغيرات درجة الحرارة.

الأسئلة المتداولة

س: هل يمكن لوحدة NFLR121-S50 أن تعمل في ظروف التبديل السريع؟
ج: الوحدة لا تدعم التبديل السريع المباشر؛ يجب فصل الطاقة عن الرف قبل الإدخال أو الإزالة.

س: هل مقاومات الإنهاء المدمجة قابلة للتكوين؟
ج: نعم، يتضمن كل منفذ RS-485 مقاومًا قابلًا للتبديل بقيمة 120 أوم لإنهاء الخط بناءً على طوبولوجيا الشبكة.

س: ما هو أقصى طول مسموح به للكابلات لاتصالات RS-485؟
ج: حتى 1,200 متر إجمالي، بما في ذلك جميع الفروع والمداخل، مع الأسلاك المجدولة المزدوجة المناسبة والإنهاء.

إرشادات تركيب ميداني

• ركّب الوحدة في رف STARDOM/FCN باستخدام الفتحات القياسية؛ تأكد من التثبيت الميكانيكي المحكم.
• وصل إشارات RS-422/RS-485 بكابلات مجدولة محمية؛ أربط الدروع في طرف واحد فقط لمنع حلقات التأريض.
• حافظ على الفصل عن كابلات الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.
• راقب القطبية لخطوط TX+/TX- و RX+/RX-؛ قد يؤدي التوصيل غير الصحيح إلى تلف المنافذ.
• تحقق من مصابيح LED التشخيصية لنشاط الإرسال والاستقبال بعد التثبيت قبل بدء التشغيل العادي.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
