وصف

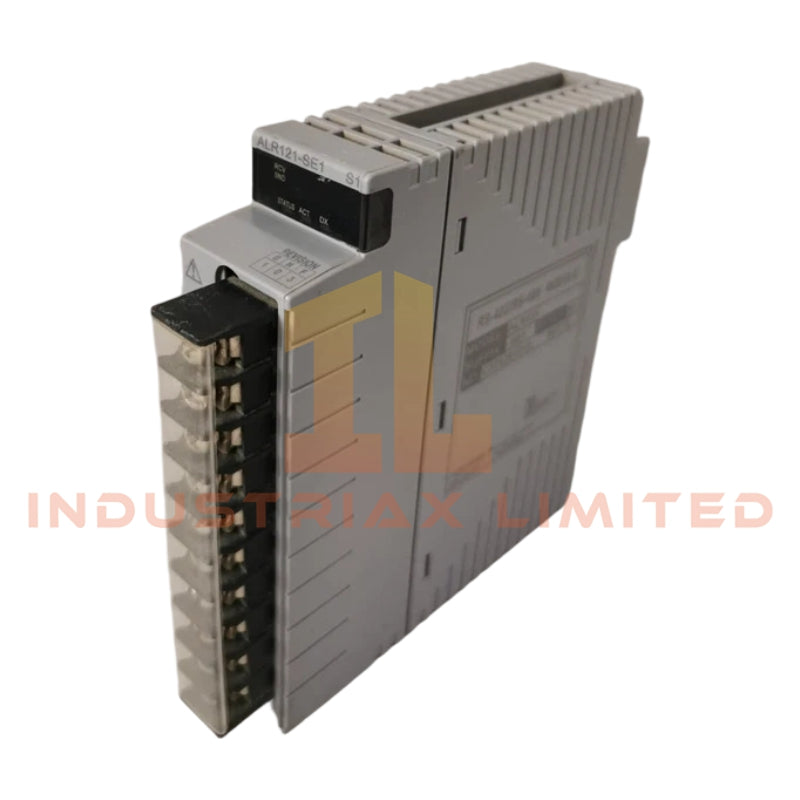

وحدة الاتصال التسلسلي Yokogawa ALR121-SE1

تعمل وحدة الاتصال التسلسلي Yokogawa ALR121-SE1، والمُدرجة أيضًا تحت اسم ALR121، كمكون أجهزة مخصص لتبادل البيانات RS-422/RS-485 داخل شبكات Yokogawa FCS وشبكات الإدخال/الإخراج الموزعة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa ALR121-SE1
المنشأ	اليابان
الوزن	0.30 كجم
الأبعاد	100 × 160 × 30 مم (3.94 × 6.30 × 1.18 بوصة)
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
درجة حرارة التخزين	-40 إلى +80 درجة مئوية
نطاق الرطوبة	10 إلى 95% رطوبة نسبية، بدون تكثف
استهلاك الطاقة	0.5 أمبير كحد أقصى عند 5 فولت تيار مستمر في اللوحة الخلفية
الواجهة	RS-422 / RS-485
المنافذ	منفذان مستقلان
طريقة الاتصال	RS-422: نقطة إلى نقطة، RS-485: متعدد النقاط
وضع الاتصال	نصف مزدوج، تزامن بدء-إيقاف
رمز الإرسال	ASCII / ثنائي
معدلات الباود	1200 / 2400 / 4800 / 9600 / 19200 / 38400 بت في الثانية
طول الحرف	7 أو 8 بت
بتات التوقف	1 أو 2 بت
التحقق من التكافؤ	بلا، زوجي، فردي
الحد الأقصى لمسافة الإرسال	1200 متر
سعة بيانات الإدخال/الإخراج	1000 كلمة لكل وحدة
تعريفات الاتصال	128 كحد أقصى لكل وحدة

ميزات نظام التحكم في العمليات

تتضمن وحدة ALR121-SE1 عزلًا بين القنوات لمنع التداخل المتبادل بين منافذ RS-422 و RS-485. تدعم الوحدة بروتوكولات حلقة 4-20 مللي أمبير HART القياسية للأجهزة المتصلة وتحافظ على تعويض الوصلة الباردة (CJc) لضمان دقة إشارة مثالية تحت ظروف حرارية متغيرة. يتم دعم التكوينات المتكررة لبروتوكولات الاتصال الحرجة مثل Modbus RTU/ASCII و FA-M3، مما يتيح تدفق بيانات غير منقطع في إعدادات الوحدات المزدوجة.

الأسئلة المتداولة

س: هل تدعم وحدة ALR121-SE1 الاستبدال السريع داخل عقد FCS؟
ج: نعم، يمكن استبدال الوحدة دون إيقاف تشغيل العقدة، بشرط ألا يتجاوز حمل ناقل اللوحة الخلفية الحدود المقررة.

س: ما هي أقصى مسافة لاتصال RS-485 الموثوق به؟
ج: يتم دعم اتصال RS-485 لمسافة تصل إلى 1200 متر باستخدام كابلات زوجية مجدولة قياسية.

س: هل يلزم تحديث البرامج الثابتة للاتصال ببروتوكولات النظام الفرعي المختلفة؟
ج: لا يلزم تحديث البرامج الثابتة؛ يتم تكوين اختيار البروتوكول عبر إعدادات إدخال/إخراج الوحدة ومعلمات الشبكة.

إرشادات التركيب في الموقع

1. قم بتركيب الوحدة بإحكام داخل عقدة FCS أو هيكل الإدخال/الإخراج المخصص.
2. تأكد من أن كابلات RS-422/RS-485 المزدوجة المجدولة محمية ومؤرضة بشكل صحيح في نقطة واحدة.
3. تجنب توجيه خطوط الإشارة بالقرب من الأجهزة عالية الجهد أو عالية التردد لتقليل التقاط الضوضاء.
4. قم بإنهاء المنافذ غير المستخدمة وفقًا لمعيار RS-422/RS-485 للحفاظ على سلامة الإشارة.
5. تحقق من إعدادات البروتوكول للمنطقة المزدوجة قبل التشغيل لتجنب تعارضات الاتصال.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
