وصف

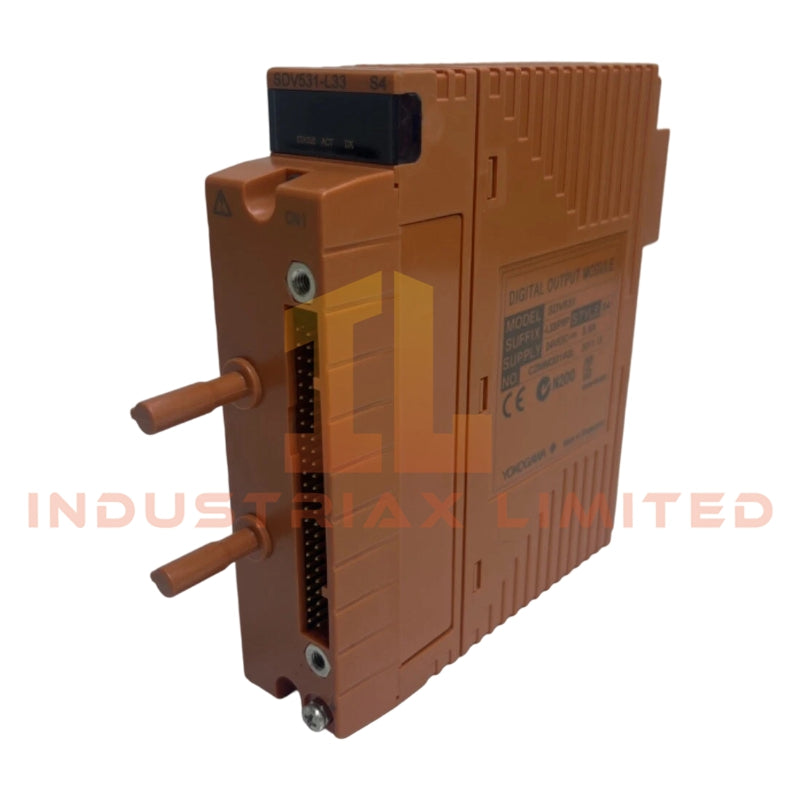

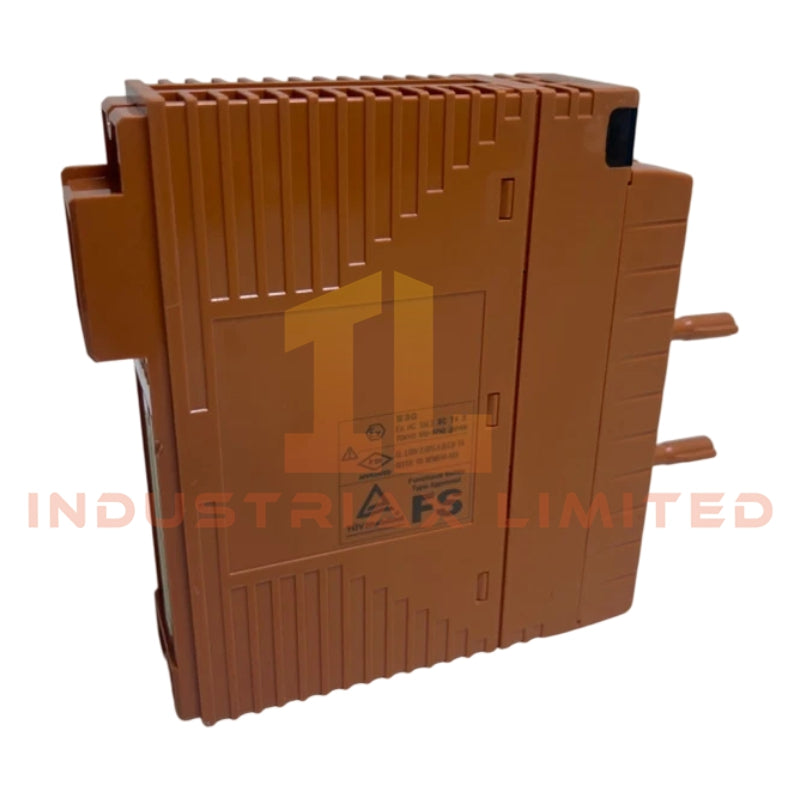

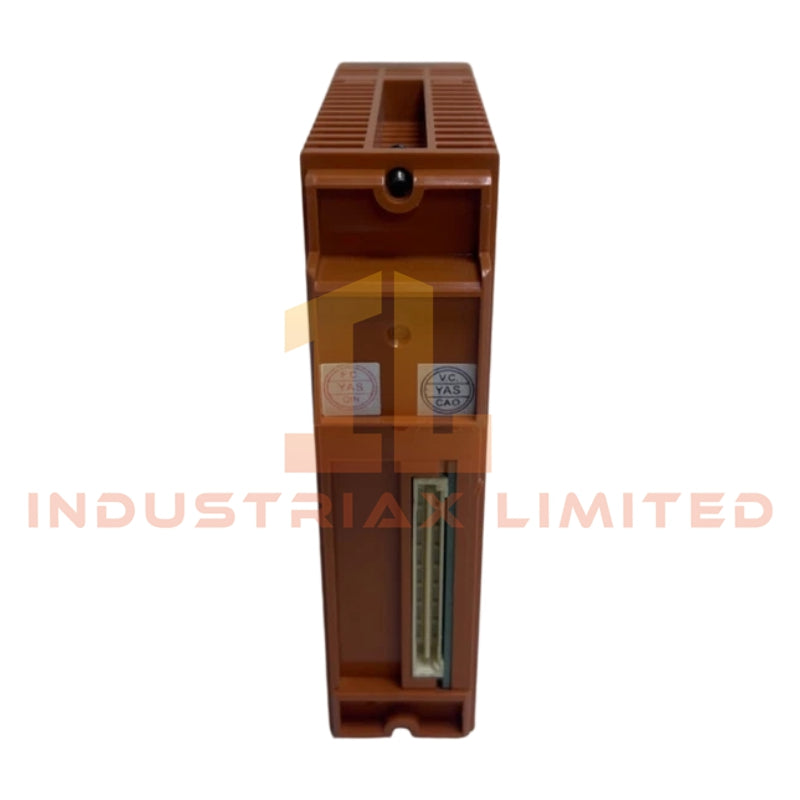

وحدة الإدخال/الإخراج الرقمي Yokogawa SDV531-L33/PRP
تم تكوين وحدة Yokogawa SDV531-L33/PRP (وحدة الإدخال/الإخراج الرقمي SDV531-L33) لاكتساب الإشارات المنفصلة ومعالجة المخرجات في شبكات نظام التحكم الموزع CENTUM CS و CENTUM VP، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا لواجهة إشارة المجال ذات 32 قناة عبر بنيات اللوحة الخلفية للتحكم في العمليات.
تفكيك اللاحقة ومصفوفة النموذج
SDV531-L33/PRP هو تسمية وحدة ثابتة الترتيب. لا توجد تفاصيل تجزئة مؤكدة من الشركة المصنعة لتفكيك اللاحقة مقدمة في بيانات الإدخال؛ لذلك لا يتم تطبيق أي تحليل هيكلي.
المواصفات الفنية للأجهزة
| المعلمة |
المواصفات |
| النموذج |
SDV531-L33/PRP |
| العلامة التجارية |
Yokogawa |
| الأصل |
اليابان (أصل تصنيع Yokogawa النموذجي) |
| عدد القنوات |
إدخال/إخراج رقمي ذو 32 قناة |
| توافق النظام |
CENTUM CS / CENTUM VP |
| نوع الإشارة |
واجهة جهاز مجال منفصلة |
عزل القناة إلى القناة وهندسة واجهة المجال
تطبق الوحدة SDV531-L33/PRP بنية فصل كهربائي على مستوى القناة تهدف إلى تقليل تأثيرات اقتران القنوات البينية أثناء أحداث التبديل المتزامنة عبر خطوط الإشارة المنفصلة متعددة النقاط. في بيئات Yokogawa DCS، تدعم بنية العزل هذه التنفيذ المستقر للمسح الضوئي عبر دورات تحديث الإدخال/الإخراج القائمة على اللوحة الخلفية حيث توجد أحمال جهاز مجال مختلطة (أجهزة استشعار، ومحركات، وتبادلات رقمية PLC). تم تصميم الوحدة لربط الحالة الحتمية بين أطراف المجال وجداول مسح منطق التحكم، مع الحفاظ على سلامة صورة الإدخال المتسقة أثناء عمليات الإدخال/الإخراج عالية الكثافة.
الأسئلة المتداولة
س: هل تدعم الوحدة SDV531-L33/PRP إدخال التبديل السريع على اللوحات الخلفية النشطة؟
ج: تعتمد إمكانية التبديل السريع على حامل نظام CENTUM وتصميم اللوحة الأساسية. يجب التحقق من السلوك الكهربائي على مستوى الرف، وليس على مستوى الوحدة.
س: هل يمكن خلط القنوات بين أنواع الإدخال والإخراج في وقت واحد؟
ج: يتم تعريف اتجاه القناة من خلال تكوين النظام وتعيين الأطراف. يتم تحديد عملية الوضع المختلط بواسطة معلمات هندسة DCS بدلاً من إعادة تكوين الأجهزة.
س: ما هو تأثير التبديل المتزامن عبر 32 قناة؟
ج: تم تصميم الوحدة لتنفيذ المسح الضوئي المتوازي؛ ومع ذلك، فإن حمل التبديل مقيد في النهاية بتوقيت دورة ناقل اللوحة الخلفية وخصائص الأسلاك الميدانية.
إرشادات التركيب الميداني
قم بتركيب الوحدة فقط في رفوف الإدخال/الإخراج المتوافقة مع CENTUM CS أو CENTUM VP. تأكد من أن موصلات اللوحة الخلفية مثبتة بالكامل قبل تنشيط النظام. حافظ على الفصل بين أسلاك المجال عالية الجهد وكابلات الإشارة منخفضة المستوى لتقليل الاقتران الكهرومغناطيسي. يجب تأريض إنهاء الدرع عند مرجع أرضي أحادي النقطة في خزانة التحكم لتجنب تكوين حلقات التأريض. تحقق من جميع إعدادات عزم ربط الكتلة الطرفية وفقًا لمعايير تجميع رفوف Yokogawa قبل بدء تشغيل النظام.
