وصف

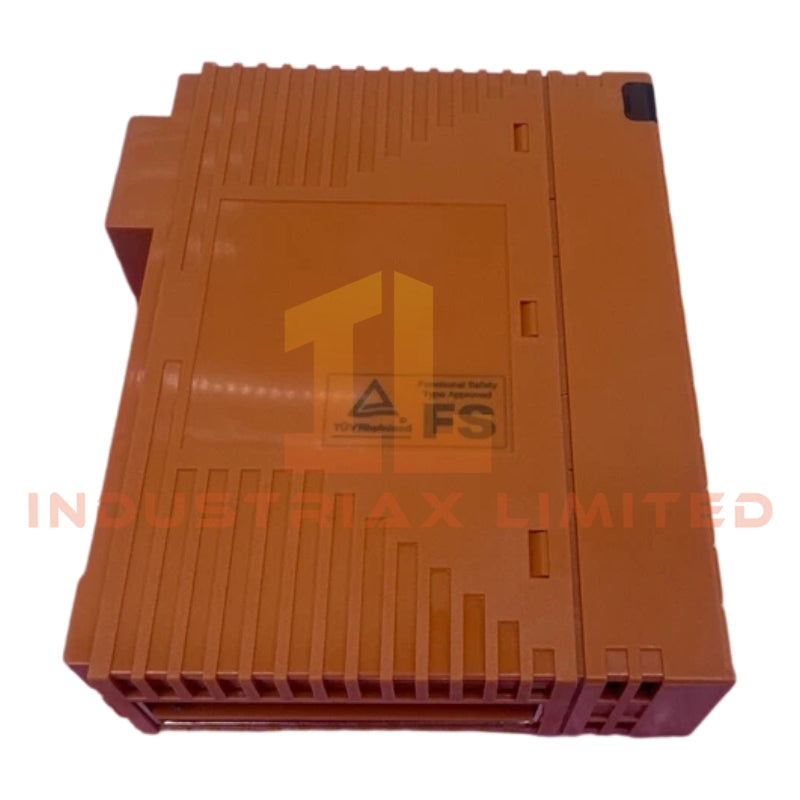

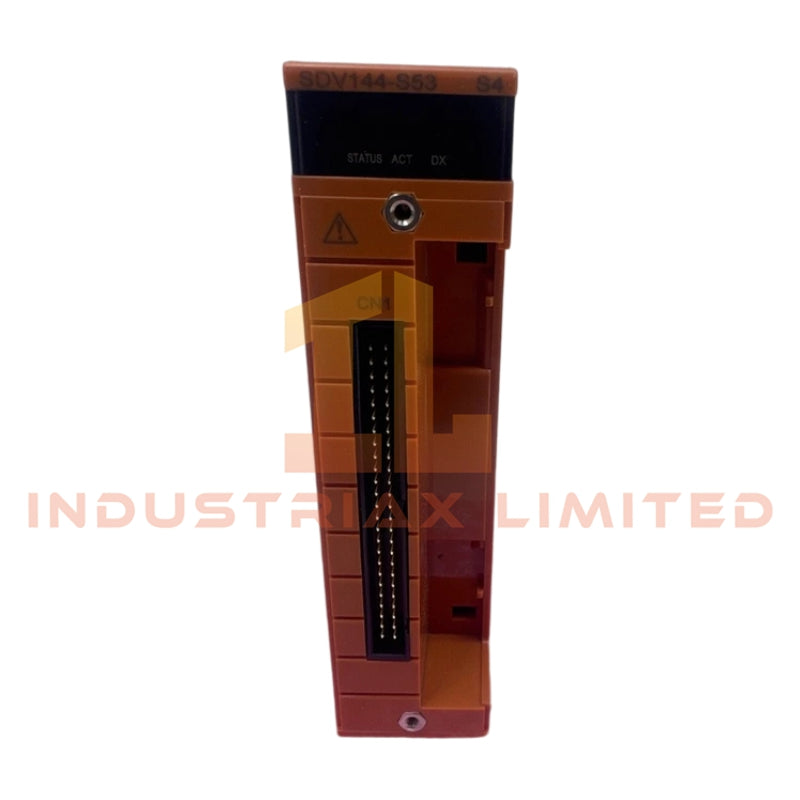

وحدة الإدخال الرقمي Yokogawa SDV144-S53/B4S00
تم تكوينها لاكتساب إشارة التلامس في CENTUM وبيئات لوحة التوصيل الخلفية المتوافقة مع Yokogawa DCS، توفر وحدة Yokogawa SDV144-S53/B4S00 (وحدة الإدخال الرقميSDV144) تنفيذًا ماديًا/كهربائيًا مباشرًا. تدعم الوحدة 16 قناة إدخال رقمي معزولة باستخدام واجهات تلامس بدون جهد مع إثارة ميدانية 24 فولت تيار مستمر وطرق إنهاء خارجية قابلة للتكوين.
تفكيك اللاحقة ومصفوفة النموذج
| العنصر |
الوصف |
| SDV144 |
وحدة الإدخال الرقمي الأساسية |
| S53 |
تكوين اللاحقة للتوصيل والاختلاف في التركيب |
| B4S00 |
الخيار المحدد من المصنع وتكوين الاتصال |
المواصفات الفنية للأجهزة
| المعلمة |
المواصفات |
| النموذج |
SDV144-S53/B4S00 |
| العلامة التجارية |
Yokogawa |
| المنشأ |
اليابان |
| نوع المنتج |
وحدة إدخال رقمي |
| قنوات الإدخال |
16 قناة |
| إشارة الإدخال |
مدخل تلامس بدون جهد |
| منطق الإدخال |
تشغيل: 1 كيلو أوم كحد أقصى، إيقاف: 100 كيلو أوم كحد أدنى |
| جهد الإدخال المقدر |
24 فولت تيار مستمر +20% / -10% |
| تيار الإدخال |
6 مللي أمبير +/-20% |
| مصدر طاقة خارجي |
24 فولت تيار مستمر +20% / -10% |
| سعة الإمداد الخارجي |
200 مللي أمبير |
| أقصى جهد إدخال لحظي |
30.0 فولت تيار مستمر |
| وقت استجابة الإدخال |
40 مللي ثانية كحد أقصى |
| العزل |
عزل الوحدة بين إدخال المجال والنظام |
| جهد تحمل |
2 كيلو فولت تيار متردد لمدة دقيقة واحدة |
| استهلاك التيار |
290 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر، 140 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر |
| التوصيلات الخارجية |
طرف تثبيت بالضغط، كابل MIL، كابل إشارة مخصص |
| درجة حرارة التشغيل |
-20 درجة مئوية إلى +70 درجة مئوية |
| الحماية من الانفجار |
اختياري |
| الوزن |
حوالي 0.36 كجم |
| الأبعاد |
غير محددة في البيانات المرفقة |
عزل القنوات وسلامة إشارة DCS
ينفذ SDV144-S53/B4S00 عزلًا على مستوى الوحدة بين دوائر التلامس الرقمية من جانب الحقل وناقل المعالجة الداخلي لـ DCS. يقلل هيكل العزل هذا من انتشار الفولتية الحقلية العابرة إلى رف التحكم أثناء أحداث التبديل الاستقرائي واختلافات جهد التأريض الخارجي.
تقبل الوحدة انتقالات إدخال التلامس الجاف باستخدام نطاق إثارة 24 فولت تيار مستمر وتحافظ على سلوك استجابة حتمي ضمن فترة انتقال قصوى تبلغ 40 مللي ثانية. تتضمن توافق الإنهاء الخارجي أطراف تثبيت بالضغط وتجميعات كابلات تعتمد على MIL لبنى تنظيم الإشارة المدمجة في الخزانة.
أسئلة متكررة
س: هل يدعم SDV144-S53/B4S00 إشارات إدخال التلامس الرطب المكهرب؟
ج: تحدد المواصفات المرفقة دعم مدخلات التلامس بدون جهد. يجب التحقق من واجهة الإشارة الخارجية المزوّدة بالطاقة مقابل تصنيف الإدخال 24 فولت تيار مستمر وخصائص تيار الإدخال قبل التشغيل.
س: هل يمكن تركيب الوحدة في تكوينات تحكم زائدة عن الحاجة؟
ج: تشير المواصفات إلى دعم تنفيذ نظام زائد عن الحاجة المزدوج بناءً على بنية النظام المكونة ومطابقة أجهزة الرف/وحدة التحكم.
س: ما هي ممارسات الأسلاك الميدانية الموصى بها لاستقرار الإدخال الرقمي؟
ج: يوصى باستخدام الأسلاك الميدانية المحمية، وتوجيه الكابلات المعزولة عن موصلات المحركات عالية التيار، والتأريض أحادي النقطة للدرع لتقليل اقتران العابر وتأثيرات اهتزاز التلامس.
إرشادات التركيب الميداني
-
تحقق من قطبية مصدر الطاقة الميداني الخارجي قبل تشغيل الوحدة.
-
حافظ على الفصل بين كابلات الإدخال الرقمي وموصلات خرج محرك التردد المتغير.
-
استخدم إنهاء الدرع المؤرض عند نقطة واحدة فقط من جانب الخزانة لتجنب دوران حلقة التأريض.
-
تأكد من سلامة إحكام ربط الأطراف بعد الدورة الحرارية الأولية لتجميع الخزانة.
-
لا تتجاوز الحد الأقصى لجهد الإدخال اللحظي المحدد وهو 30.0 فولت تيار مستمر أثناء اختبارات التشغيل.
-
عند استخدام مجموعات كابلات MIL، تحقق من اتجاه مفتاح الموصل قبل إدخاله في حامل اللوحة الخلفية.
