وصف

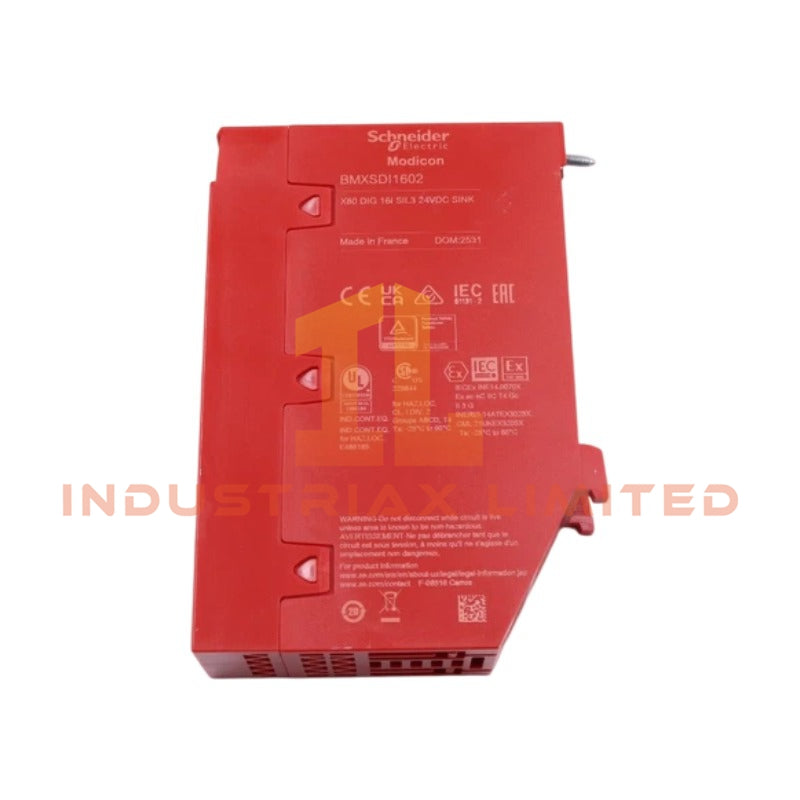

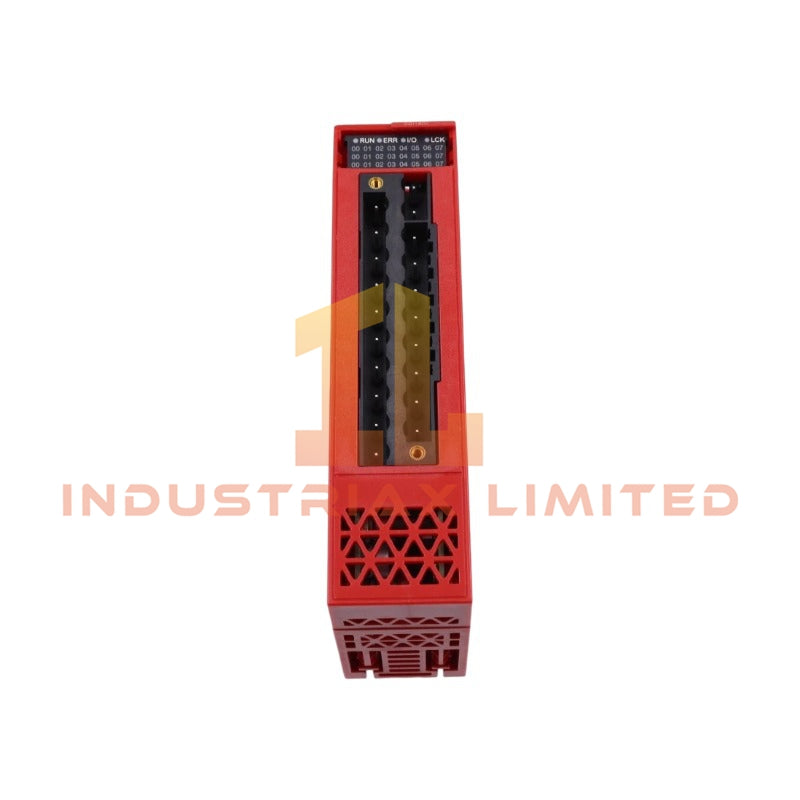

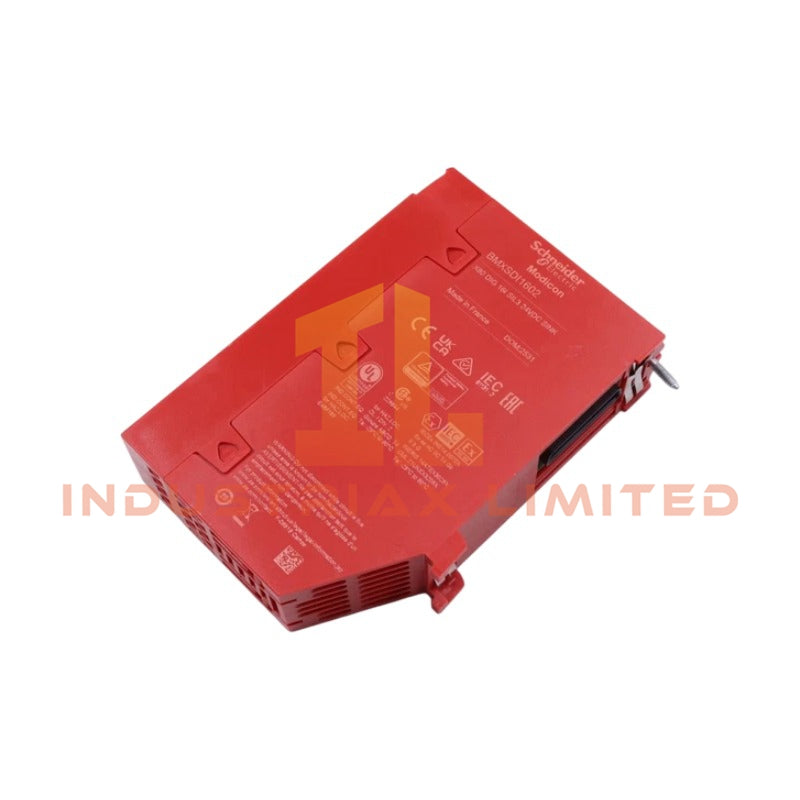

وحدة الإدخال المنفصلة Schneider Electric BMXSDI1602 Modicon X80

تعمل وحدة Schneider Electric BMXSDI1602، والمفهرسة أيضًا باسم وحدة الإدخال المنفصلة BMXSDI1602، كعنصر أجهزة مخصص لاكتساب الإشارة المنفصلة الآمنة ضمن منصات الأتمتة Modicon X80.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	BMXSDI1602
العلامة التجارية	شنايدر إلكتريك
المنشأ	فرنسا
الوزن	0.115 كجم
عدد الإدخال المنفصل	16
نوع الإدخال المنفصل	غير معزول، حوض تيار (منطق موجب)
جهد الإدخال المنفصل	24 فولت تيار مستمر
تيار الإدخال المنفصل	3.2 ملي أمبير
مصدر طاقة المستشعر	19...30 فولت
جهد الحالة 1 مضمون	>= 11 فولت
تيار الحالة 1 مضمون	>= 2 ملي أمبير
جهد الحالة 0 مضمون	<= 5 فولت
تيار الحالة 0 مضمون	<= 1.5 ملي أمبير
مقاومة الإدخال	7500 أوم
مقاومة العزل	> 10 ميجا أوم 500 فولت تيار مستمر
الحد الأقصى لتبديد الطاقة	3.57 واط
وقت التصفية النموذجي للتيار المستمر	6 ملي ثانية
الحد الأقصى لوقت التصفية للتيار المستمر	6 ملي ثانية
موازاة المدخلات	نعم
الاستهلاك النموذجي للتيار	256 ملي أمبير عند 3.3 فولت تيار مستمر، 100 ملي أمبير عند 24 فولت
موثوقية MTBF	275940 ساعة
نوع الحماية	حماية من عكس القطبية
حماية من الحمل الزائد الخارجي	0.5 أمبير سريع الانصهار
عتبة الكشف عن الجهد	< 14 فولت تيار مستمر خطأ المستشعر، > 18 فولت تيار مستمر المستشعر سليم
درجة حماية IP	IP20
شهادات المنتج	ATEX, EAC, CSA, TÜV, Merchant Navy, UL, RCM
المعايير	EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201
قوة العزل الكهربائي	1500 فولت تيار متردد عند 50/60 هرتز لمدة دقيقة واحدة، أساسي/ثانوي
مقاومة الاهتزاز	3 غن
مقاومة الصدمات	15 غن
درجة حرارة التشغيل	-25...60 درجة مئوية
درجة حرارة التخزين	-40...85 درجة مئوية
الرطوبة النسبية	5...95% عند 55 درجة مئوية بدون تكاثف

سرعة الاتصال عبر الناقل الخلفي وتوسيع الكثافة

تتصل هذه الوحدة مباشرة باللوحة الخلفية Modicon X80، وتستخدم تنفيذ بروتوكول اتصال الناقل عالي السرعة لضمان عمليات نقل الحالة الحاسمة لقنوات الإدخال الـ 16. تطبق طوبولوجيا الأجهزة توسيع كثافة الإدخال/الإخراج المنظم داخل عامل شكل ذي فتحة واحدة، مما يزيد من تحسين مساحة الرف دون تدهور ملفات تبديد الحرارة. يتطابق مزامنة مسح القناة مع معدلات دورة الشبكة الحاسمة، مما يضمن أن معالجة الإدخال الرقمي المتعلقة بالسلامة تحافظ على دقة عالية عبر بنية الناقل الخلفي.

الأسئلة المتداولة

• س: ما هو التطبيق الوظيفي المحدد لعتبات خطأ المستشعر في هذه الوحدة؟

  ج: تراقب الوحدة ظروف الخط الخارجي باستخدام عتبات الكشف عن الجهد المضمنة. يؤدي انخفاض جهد إمداد المستشعر إلى أقل من 14 فولت تيار مستمر إلى تسجيل حالة خطأ في المستشعر، بينما يشير استقرار الجهد فوق 18 فولت تيار مستمر إلى أن حالة المستشعر وظيفية (سليمة).

• س: هل تتطلب الوحدة صهرًا منفصلاً لقنوات الإدخال الفردية؟

  ج: لا، تتطلب الوحدة جهاز حماية مركزيًا خارجيًا من الحمل الزائد، وتحديدًا فتيلًا سريع الانصهار بقدرة 0.5 أمبير، لحماية الدوائر الداخلية الجماعية من حالات الشذوذ في التيار الزائد.

• س: هل قنوات الإدخال الـ 16 معزولة كهربائيًا عن بعضها البعض؟

  ج: لا، قنوات الإدخال المنفصلة الـ 16 ليست معزولة عن بعضها البعض. ومع ذلك، توفر الوحدة عزلًا كهربائيًا من 1500 فولت تيار متردد بين الإلكترونيات الداخلية للناقل والدوائر الجانبية للحقل.

إرشادات التثبيت الميداني

• توجيه كتلة الأطراف: حافظ على فصل أسلاك إشارة الإدخال المنفصلة بجهد 24 فولت تيار مستمر عن كابلات طاقة التيار المتردد عالية الجهد وأسلاك المحركات الحثية لتقليل اقتران التداخل الكهرومغناطيسي.
• بروتوكولات التأريض: يجب توصيل رف Modicon X80 بلوحة تأريض وظيفية منخفضة المعاوقة قبل إدخال الوحدة. يجب أن تنتهي دروع مستشعر الحقل في شريط التأريض المحدد داخل الغلاف.
• إدخال المصهر: تأكد من تثبيت المصهر الإلزامي سريع الانصهار بقدرة 0.5 أمبير في حلقة توزيع المستشعر قبل تشغيل مصدر الطاقة الجانبي للحقل لتخفيف التلف الناتج عن قصر الدائرة العرضي في الأسلاك.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
