وصف

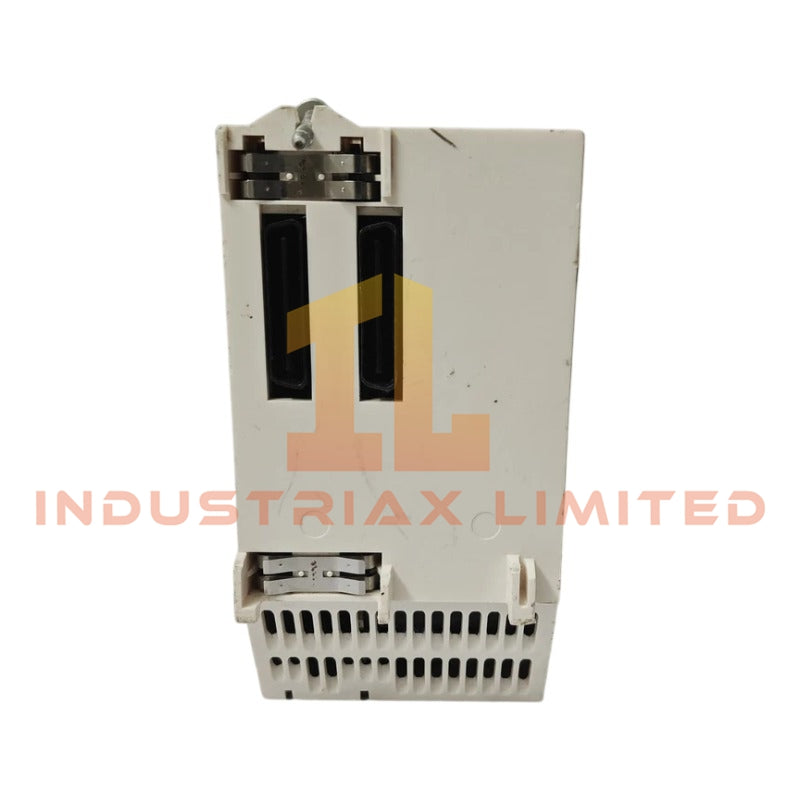

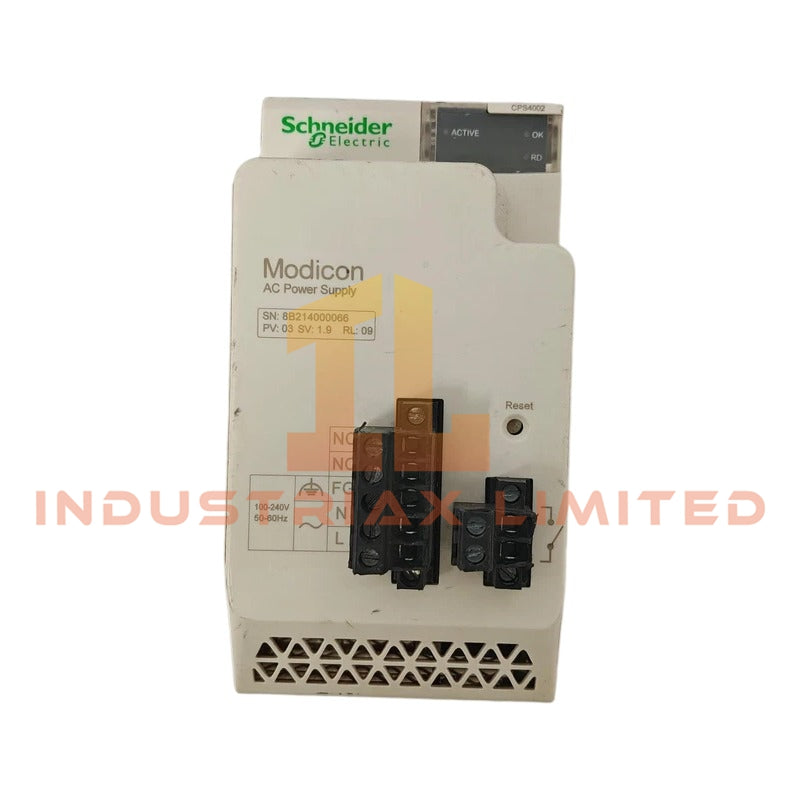

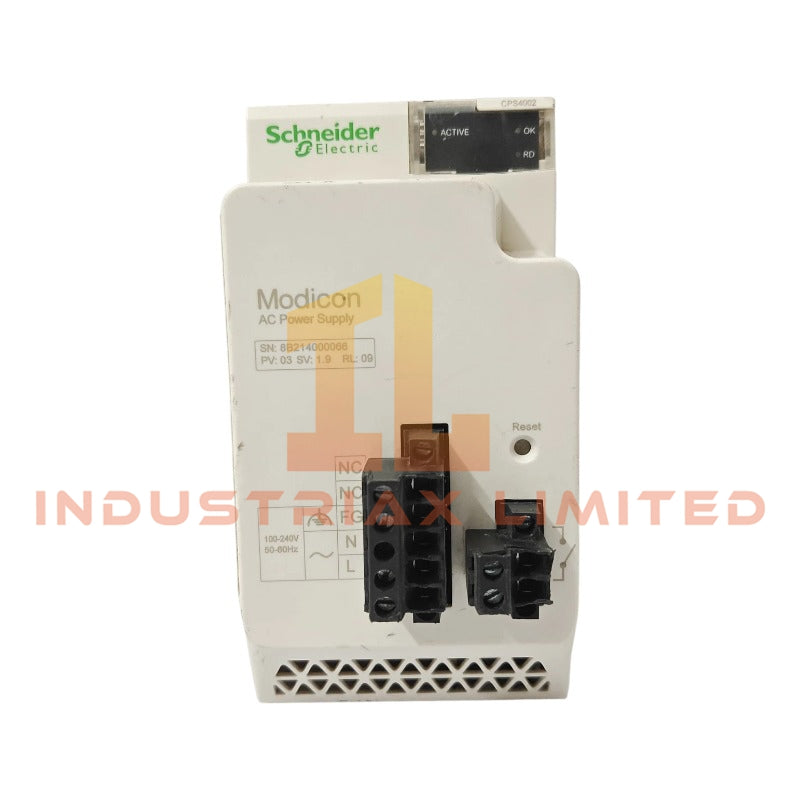

وحدة تزويد الطاقة Modicon X80 BMXCPS4002 من شنايدر إلكتريك

تم تصميم وحدة BMXCPS4002 من شنايدر إلكتريك (وحدة تزويد الطاقة BMXCPS4002) لتحويل طاقة التيار المتردد إلى تيار مستمر في أنظمة Modicon X80، وتوفر تنفيذًا كهربائيًا مباشرًا لتزويد الطاقة لوحدات الإدخال/الإخراج الموزعة ومعالجات الطاقة عبر بنى اللوحة الخلفية Modicon X80.

المواصفات الفنية

المعلمة	المواصفات
طراز العلامة التجارية	شنايدر إلكتريك BMXCPS4002
المنشأ	فرنسا
الوزن	0.51 كجم
الأبعاد	غير محدد
درجة حرارة التشغيل	0 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة	8.5 واط كحد أقصى للتبديد
جهد الإدخال	100 إلى 240 فولت تيار متردد
التردد	50/60 هرتز (حدود 47 إلى 63 هرتز)
الطاقة الظاهرة	0.13 كيلو فولت أمبير
تيار التدفق	30 أمبير عند 120 فولت، 60 أمبير عند 240 فولت
خرج ثانوي 3.3 فولت	18 واط (إمداد منطق الإدخال/الإخراج)
خرج ثانوي 24 فولت	40 واط (إمداد الإدخال/الإخراج + المعالج)
تيار الإدخال	0.55 أمبير عند 240 فولت، 1.01 أمبير عند 115 فولت
الحماية	صمام (داخلي، غير قابل للوصول)، حمل زائد، دائرة قصر، جهد زائد

خصائص توزيع طاقة اللوحة الخلفية من شنايدر إلكتريك

ينفذ نظام الطاقة Modicon X80 توزيع الطاقة على مستوى اللوحة الخلفية عبر رفوف الإدخال/الإخراج مع تخصيص حمل محدد بين خطوط منطق 3.3 فولت تيار مستمر وخطوط المجال/الواجهة 24 فولت تيار مستمر. تتم مزامنة اتصالات اللوحة الخلفية وتحكيم الطاقة مع حالات إدخال الوحدة، مما يدعم فحوصات التوافق على مستوى البرامج الثابتة أثناء دورات الإدخال الساخن. تعمل إجراءات تحديث البرامج الثابتة وتحديد الوحدة من خلال تسلسل ناقل على مستوى الرف لضمان استقرار مجال الجهد المتسق أثناء تهيئة النظام وأحداث الاستبدال.

الأسئلة المتداولة

س: هل يمكن تبديل الوحدة أثناء تشغيل النظام؟
ج: يتم دعم التبديل الساخن على مستوى الرف؛ يدير تسلسل جهد اللوحة الخلفية تحديد التدفق الزائد والوحدة قبل توصيل الحمل.

س: كيف يتم تقسيم حمل الإخراج الثانوي؟
ج: تفصل الوحدة طاقة منطق 3.3 فولت تيار مستمر (18 واط) وطاقة الإدخال/الإخراج/المعالج 24 فولت تيار مستمر (40 واط) مع نطاقات حماية مستقلة.

س: هل تتطلب الوحدة أجهزة حماية خارجية؟
ج: لا توجد حماية أساسية خارجية محددة؛ يتم دمج الصمام الداخلي وحماية الحمل الزائد/الدائرة القصيرة الثانوية.

إرشادات التركيب الميداني

قم بتركيب الوحدة فقط على لوحات خلفية Modicon X80 المتوافقة مع تثبيت ميكانيكي مناسب عبر جميع دبابيس الموصل. تأكد من تأمين وصلة التأريض الواقية عبر موصل الإمداد المحدد قبل التنشيط. حافظ على الفصل بين كابلات الطاقة وأسلاك الإشارة لتقليل تأثيرات الاقتران على خطوط اللوحة الخلفية. تحقق من مؤشرات وجود الجهد على مستوى الرف قبل توصيل أحمال الإدخال/الإخراج النهائية. يجب أن تتبع جميع الأسلاك ممارسات التدريع والتأريض الصناعية القياسية لوحدات تزويد التيار المتردد.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
