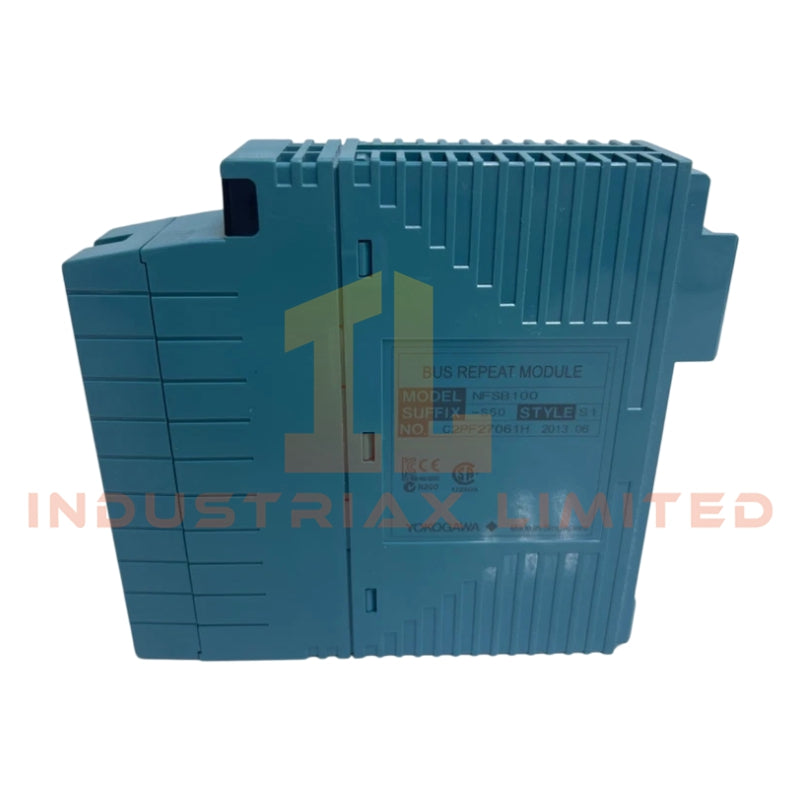

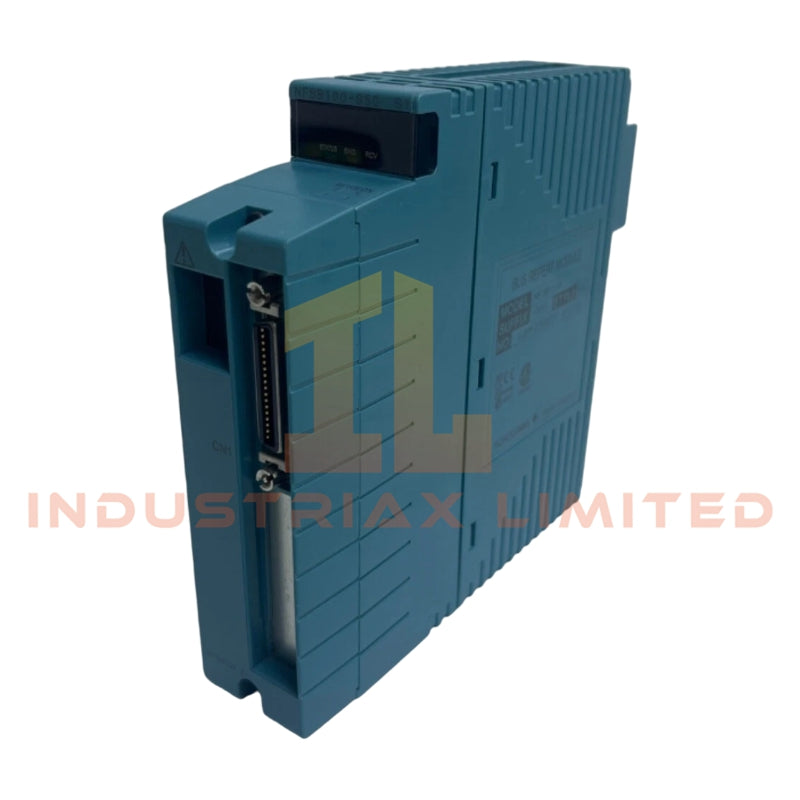

وحدة تكرار ناقل Yokogawa NFSB100-S50 SB

تم تكوينها لتمديد إشارة ناقل SB في منصة وحدة التحكم المستقلة STARDOM FCN، توفر وحدة Yokogawa NFSB100-S50 (وحدة تكرار ناقل SB طراز NFSB100) تنفيذًا ماديًا وكهربائيًا مباشرًا لتوسيع اتصالات اللوحة الخلفية المحلية بين وحدة التحكم FCN ووحدات تمديد الإدخال/الإخراج.

تفكيك اللاحقة ومصفوفة النموذج

رمز اللاحقة	التعريف
-S	نموذج قياسي
5	مواصفات غير محمية من الانفجار
0	مواصفات بيئية قياسية
/SBT01	ملحق توصيل على شكل حرف T لتصميم تمديد ناقل SB

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	NFSB100-S50
العلامة التجارية	يوكوجاوا إلكتريك
نوع المنتج	وحدات تكرار ناقل SB
المنشأ	اليابان
ناقل الاتصالات	ناقل Yokogawa SB
سرعة الإرسال	128 ميجابت في الثانية
مسافة تمديد الناقل	8 أمتار كحد أقصى لكل خط
سعة التوسع	ما يصل إلى وحدتي تمديد
دعم التكرار	تكوين مزدوج الوحدة المزدوجة
دعم التبديل السريع	مدعوم أثناء التشغيل عبر الإنترنت
جهد الإمداد	5 فولت تيار مستمر (+/-5%) عبر اللوحة الخلفية
استهلاك الطاقة	500 مللي أمبير كحد أقصى
الأبعاد	32.8 مم × 130 مم × 142.5 مم
الوزن	حوالي 0.4 كجم
درجة حرارة التشغيل	من 0 درجة مئوية إلى 55 درجة مئوية
نطاق الرطوبة	من 5% إلى 95% رطوبة نسبية (بدون تكثف)
تصنيف الحماية	IP20
تنسيق التركيب	وحدة هيكل ذات فتحة واحدة
المهلة الزمنية	1 إلى 3 أيام عمل
الضمان	سنة واحدة

عزل القناة وخصائص اتصالات ناقل SB

تعمل الوحدة كمكرر اتصالات ناقل SB وسيط بين أقسام التحكم FCN وتجميعات تمديد الإدخال/الإخراج النهائية. يتطلب النشر المزدوج وحدتين مثبتتين في مواضع رف متوازية لاستمرارية مسار الاتصال الزائد.

يتم تنفيذ الاتصالات عبر اللوحة الخلفية من خلال نقل ناقل تسلسلي محدد بسرعة 128 ميجابت في الثانية. تدعم الوحدة الإدخال والاستخراج عبر الإنترنت أثناء تشغيل وحدة التحكم بشرط أن يظل مسار الاتصال الزائد نشطًا.

يدعم NFSB100-S50 التكامل مع تجميعات أجهزة وصلة T لناقل Yokogawa SB بما في ذلك تكوينات /SBT01 و /SBT02 النهائية. يجب أن يحافظ توجيه الإشارة بين الخزانات المتجاورة على استمرارية تأريض معزولة ومسارات كابلات طاقة عالية الضوضاء منفصلة.

الأسئلة الشائعة

س: هل يدعم NFSB100-S50 استبدال الوحدة عبر الإنترنت أثناء التشغيل؟
ج: نعم. تدعم الوحدة الإدخال والاستخراج القابل للتبديل السريع عند نشرها ضمن تكوين ناقل SB زائد نشط.

س: ما هي أقصى مسافة تمديد محلية يدعمها خط ناقل SB؟
ج: تدعم الوحدة أقصى طول لتمديد ناقل SB يبلغ 8 أمتار لكل خط اتصال بين تجميعات رف FCN.

س: كيف يتم تنفيذ الاتصالات الزائدة لناقل SB؟
ج: يتم تحقيق الاتصالات المزدوجة عن طريق تثبيت وحدتي NFSB100 في مواضع رف مقترنة للحفاظ على توفر مسار ناقل بديل.

إرشادات التركيب الميداني

قبل التركيب، اعزل طاقة الهيكل وتحقق من محاذاة موصل اللوحة الخلفية مقابل وثائق تعيين فتحة رف FCN. تجنب قوة الإدخال المفرطة أثناء تثبيت الوحدة لمنع تشوه دبابيس اللوحة الخلفية.

وجه كابلات تمديد ناقل SB بشكل منفصل عن أسلاك خرج العاكس ومغذيات المحرك وخطوط توزيع التيار المتردد عالية التيار. يجب أن تظل استمرارية الدرع متصلة عبر نقاط تأريض الخزانة دون حلقات مرجعية أرضية متعددة.

بالنسبة للتركيبات المزدوجة، حافظ على أطوال الكابلات المتطابقة وهندسة التوجيه المكافئة بين مسارات ناقل SB الزائدة. تحقق من تحديد وصلة T قبل تنشيط جزء الاتصال.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
