وصف

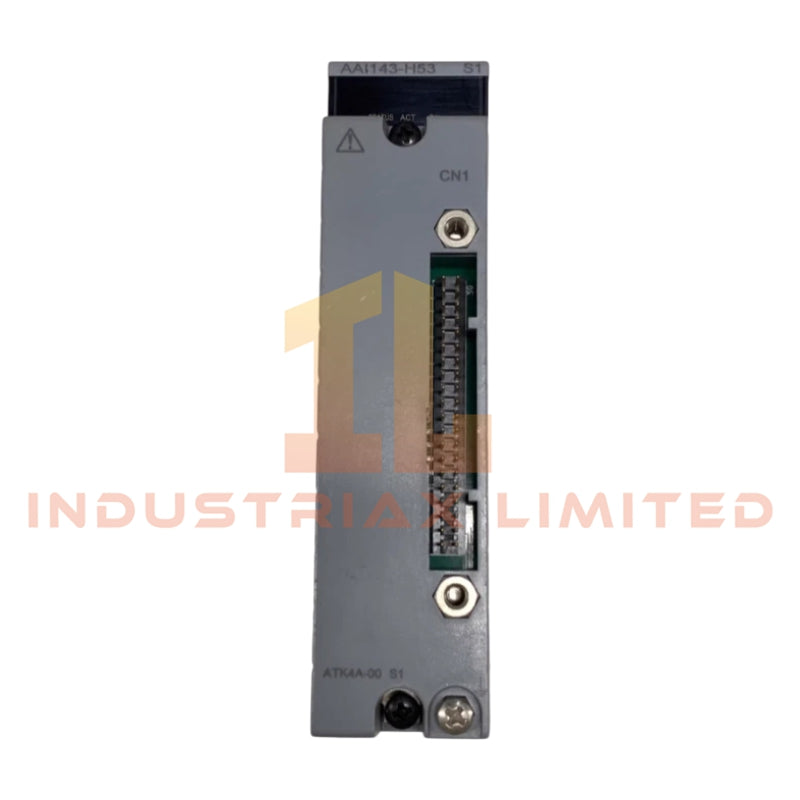

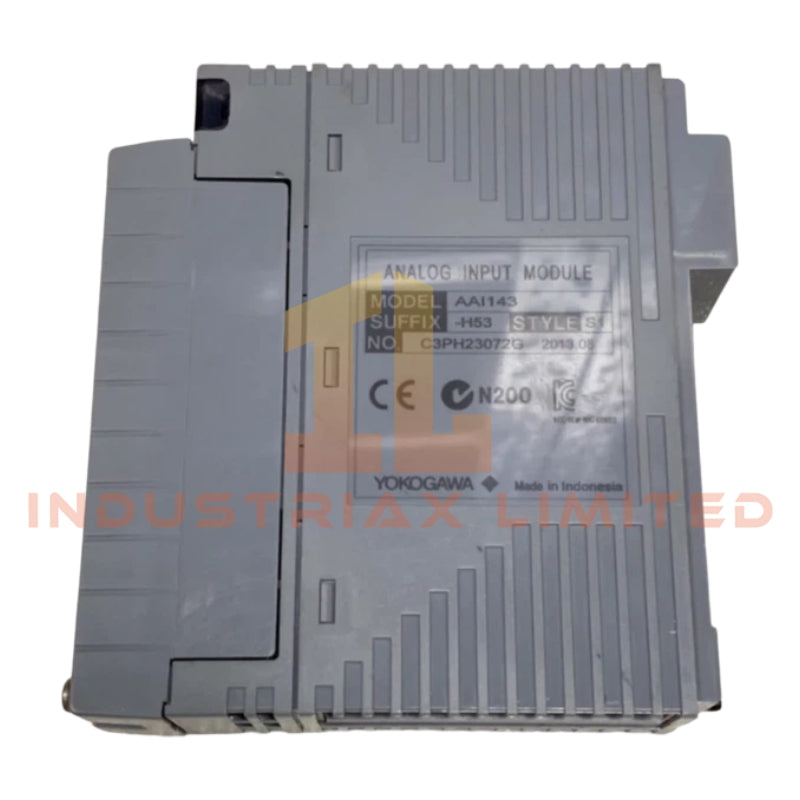

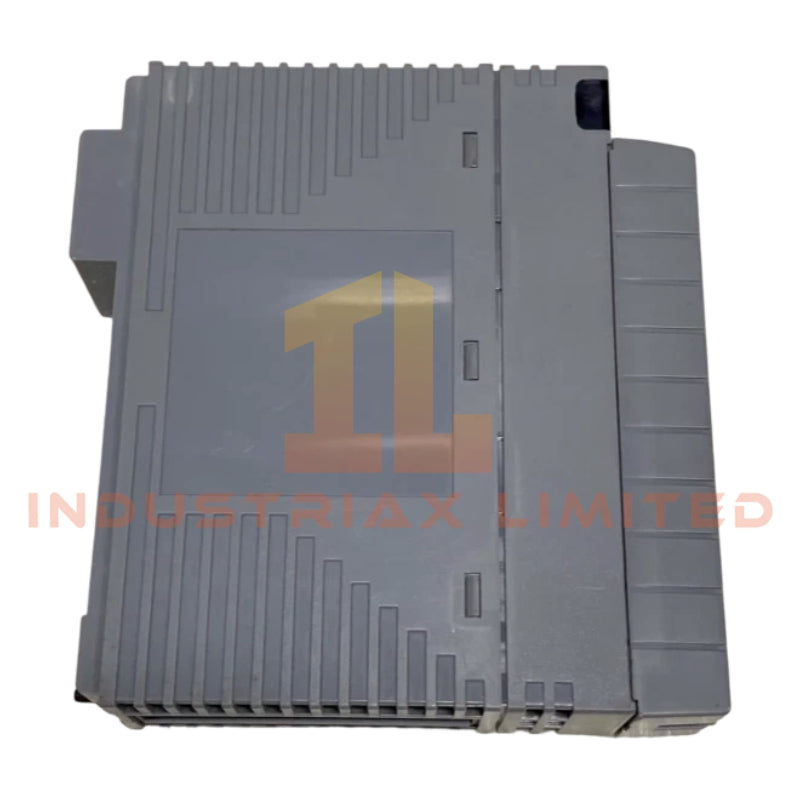

وحدة الإدخال التناظرية Yokogawa SAI143-H53/A4D00

تُستخدم وحدةYokogawa SAI143-H53/A4D00 (وحدة الإدخال التناظرية SAI143) كوحدة إدخال التيار التناظري الأساسية المستخدمة لتنفيذ اكتساب إشارة 4-20 مللي أمبير عبر قنوات أجهزة القياس الميدانية ضمن معماريات الإدخال/الإخراج لأنظمة التحكم الموزعة (DCS) من نوع CENTUM. توفر إنهاءً كهربائيًا مباشرًا ورقمنة لحلقات تيار العملية متعددة القنوات مع دعم اتصالات HART المدمج.

تفسير اللاحقات ومصفوفة النماذج

• SAI143: سلسلة وحدات الإدخال التناظرية، إدخال 16 قناة 4-20 مللي أمبير
• H: تمكين اتصال HART (الإصدار R1.02.00)
• 5: كتلة طرف توصيل لولبية / تكوين كبل MIL، بدون حماية من الانفجار
• 3: مواصفات بيئية ISA G3، نطاق التشغيل من -20 درجة مئوية إلى 70 درجة مئوية
• /A4D00: خيار كتلة طرف توصيل لولبية مزدوجة التكرار لواجهة الأسلاك التناظرية

المواصفات الفنية

المعلمة	المواصفة
طراز العلامة التجارية	Yokogawa SAI143-H53/A4D00
بلد المنشأ	اليابان
درجة حرارة التشغيل	-20 درجة مئوية إلى 70 درجة مئوية
استهلاك الطاقة	لا ينطبق
إشارة الإدخال	4-20 مللي أمبير تيار مستمر
عدد القنوات	16 قناة
الاتصال	بروتوكول HART ممكّن
العزل	عزل من قناة إلى قناة (يعتمد على التصميم)
نوع الطرف	كتلة طرف توصيل لولبية مزدوجة التكرار

خصائص اكتساب حلقة الأنظمة الموزعة التناظرية (تصميم واجهة عملية Yokogawa)

تقوم الوحدة بتنفيذ اكتساب حلقة 4-20 مللي أمبير مع فك تشفير اتصالات HART الرقمية المركبة المضمنة، مما يسمح بتحويل القيمة التناظرية المتزامن والوصول إلى معلمات الجهاز الميداني. تم تصميم بنية القناة لتقليل التوصيل البيني بين القنوات، مما يدعم أخذ عينات حلقة التيار المستقرة في ظل ظروف حمل الإشارة المختلطة. يتوافق مخطط العزل مع تصميم رف إدخال التحكم الموزع من Yokogawa، مما يقلل من تفاعل جهد الأرض عبر مجموعات الأسلاك الميدانية. تتم معالجة اكتشاف حامل HART لكل قناة دون أجهزة تعدد الإرسال الخارجية.

الأسئلة الشائعة

س1: هل تدعم الوحدة الاتصال التناظري و HART المتزامن؟
ج1: نعم. تقوم الوحدة بفك تشفير إشارات HART FSK المركبة على حلقات 4-20 مللي أمبير مع الحفاظ على التحويل التناظري لكل قناة.

س2: هل القنوات معزولة بشكل مستقل؟
ج2: يدعم التصميم بنية عزل من قناة إلى قناة اعتمادًا على التكوين الداخلي وتنفيذ لوحة التوصيل الخلفية للنظام.

س3: هل يمكن للوحدة العمل في تكوينات الأسلاك المتكررة؟
ج3: يوفر خيار /A4D00 بنية كتلة طرف توصيل مزدوجة التكرار للتكرار في إنهاء الأسلاك الميدانية التناظرية.

إرشادات التركيب الميداني

• حافظ على إنهاء الدرع عند نقطة التأريض المخصصة لتجنب حقن الضوضاء في الحلقة.
• تأكد من اتساق قطبية حلقة 4-20 مللي أمبير عبر جميع القنوات الـ 16.
• تجنب توجيه الحلقات القادرة على HART بالتوازي مع الموصلات عالية الجهد.
• تأكد من مواصفات عزم الربط لأطراف توصيل المشابك قبل التزويد بالطاقة.
• تحقق من مقاومة العزل بين القنوات واللوحة الخلفية قبل التشغيل.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
