وصف

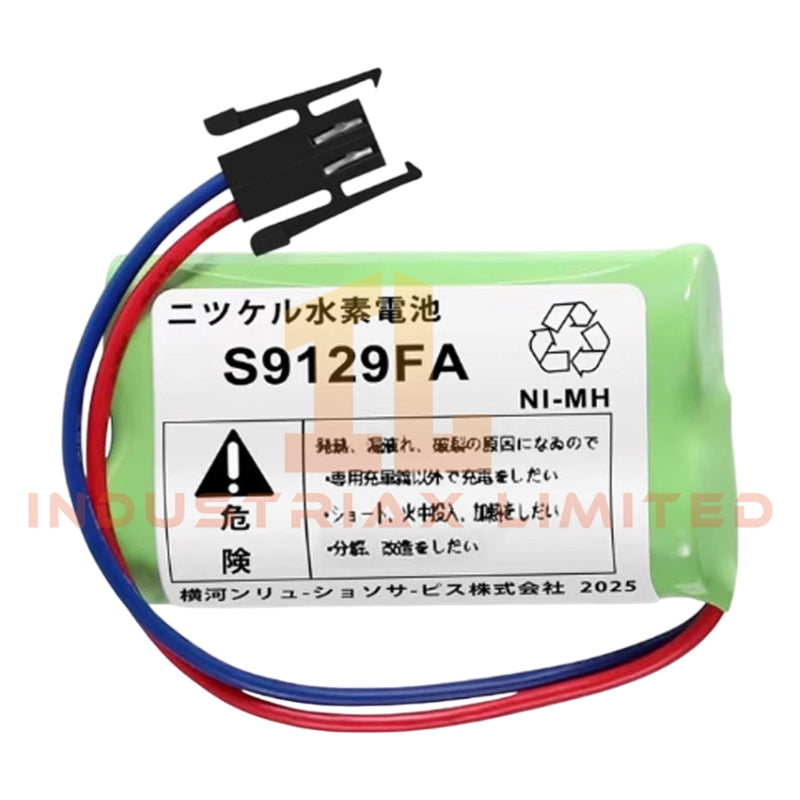

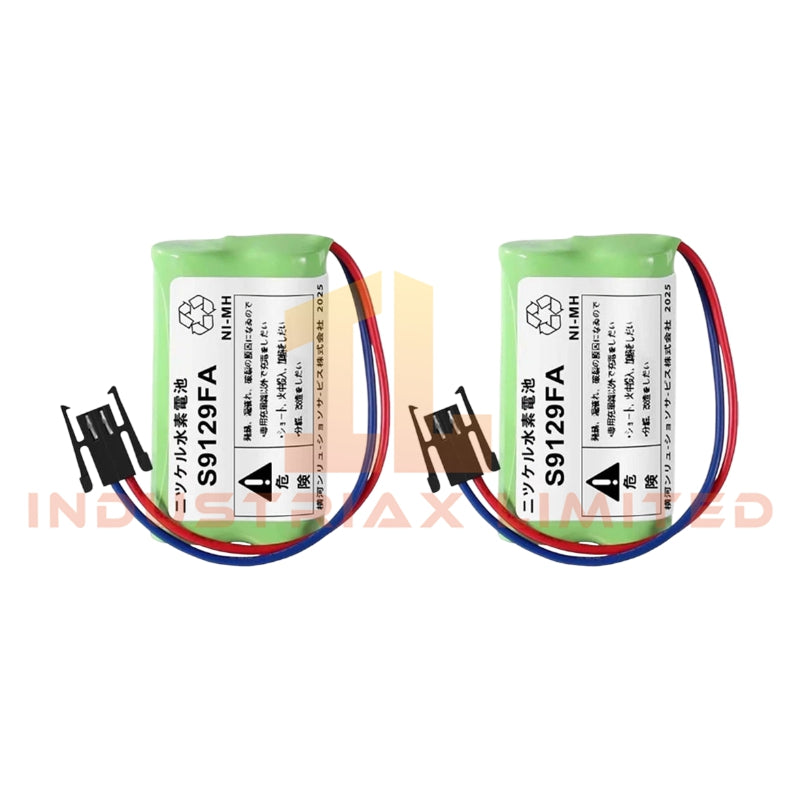

Yokogawa S9129FA سلسلة CENTUM CS

يعمل Yokogawa S9129FA، والمدرج أيضًا في الكتالوج باسم مجموعة البطاريات S9400UK، كمكون أجهزة مخصص للذاكرة والنسخ الاحتياطي لطاقة ساعة الوقت الحقيقي ضمن منصات CENTUM CS 1000 و CENTUM CS 3000 و VFD10D. ويحافظ على بيانات تكوين ذاكرة الوصول العشوائي الثابتة الداخلية ومزامنة ساعة النظام أثناء انقطاعات جهد الإمداد الرئيسي.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	S9129FA (الجزء البديل: S9400UK)
العلامة التجارية	Yokogawa Electric Corporation
المنشأ	اليابان
كيمياء البطارية	هيدريد فلز النيكل (Ni-MH)
الجهد الاسمي	2.4 فولت تيار مستمر
السعة الاسمية	1100 مللي أمبير ساعة
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
الوزن	0.3 كجم
الأبعاد	51 ملم × 29 ملم × 14.5 ملم (2.01 بوصة × 1.13 بوصة × 0.57 بوصة)
نوع الاتصال	أسلاك توصيل مع موصل صناعي مفتاح
رمز النظام المنسق	8538900000
استهلاك الطاقة	تيار دائرة الشحن متغير بناءً على اللوحة الخلفية للنظام المضيف

عزل القنوات ودمج الحلقة

في أنظمة التحكم بالعمليات الموزعة، تعتمد استمرارية معاملات تعويض الوصلات الباردة (CJC)، ومعلمات عزل القناة إلى القناة، وتكوينات بروتوكول حلقة 4-20 مللي أمبير HART مباشرةً على استقرار الذاكرة المتطايرة. يوفر S9129FA طاقة مستمرة لقطاعات التخزين المتطايرة التي تحتفظ بهذه الإزاحات المعايرة للقناة. عندما تتعرض إطارات الأجهزة الرئيسية لانقطاع طاقة محلي، تضمن وحدة النسخ الاحتياطي هذه الحفاظ على معايرات نقطة الصفر وعناوين الحلقات، مما يمنع فقدان معلمات مزامنة الحلقة التاريخية عند إعادة تهيئة النظام.

الأسئلة المتكررة

س: هل يمكن تبديل حزمة البطارية هذه أثناء تشغيل وحدة DCS دون إيقاف تشغيلها؟

ج: لا. سيؤدي استبدال حزمة البطارية بينما يكون مصدر الطاقة الرئيسي للوحدة متوقفًا إلى فقدان فوري لجميع تكوينات SRAM المخزنة ومصفوفات المعايرة وبيانات ساعة الوقت الحقيقي. يجب تزويد الوحدة بالطاقة عبر اللوحة الخلفية للنظام أثناء استبدال البطارية للحفاظ على سلامة البيانات.

س: كيف تؤثر درجة حرارة التشغيل المحيطة على العمر التشغيلي لهذا التجميع؟

ج: على الرغم من أنها مصنفة للعمليات حتى +70 درجة مئوية داخل العبوات الصناعية، إلا أن التعرض المستمر لدرجات الحرارة المرتفعة يسرع من معدل التفريغ الذاتي الداخلي ويقصر العمر الإجمالي للخلية. للحصول على أفضل عمر تشغيلي يقترب من الحد الأقصى للتصميم البالغ 10 سنوات، يجب تنظيم درجات حرارة الخزانة ضمن حدود غرف التحكم القياسية.

إرشادات التركيب في الموقع

• تأكد من أن وحدة DCS المضيفة تتلقى طاقة رئيسية مستقرة من اللوحة الخلفية للنظام قبل فصل حزمة البطارية المستنفدة.
• قم بمحاذاة الموصل الصناعي المحلي المفتاح بدقة مع دبابيس رأس الوحدة لمنع حدوث دوائر قصر طرفية أو إدخال عكسي للقطبية.
• تأكد من توجيه أسلاك التوصيل بعيدًا عن حواف الوحدة وآليات الإغلاق لتجنب الضغط المادي على العزل أو القص الميكانيكي أثناء إعادة إدخال الوحدة في فتحة الهيكل.
• تخلص من تجميع هيدريد فلز النيكل المستنفد وفقًا للوائح النفايات الكيميائية الصناعية المحلية وبروتوكولات السلامة في الموقع.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
