وصف

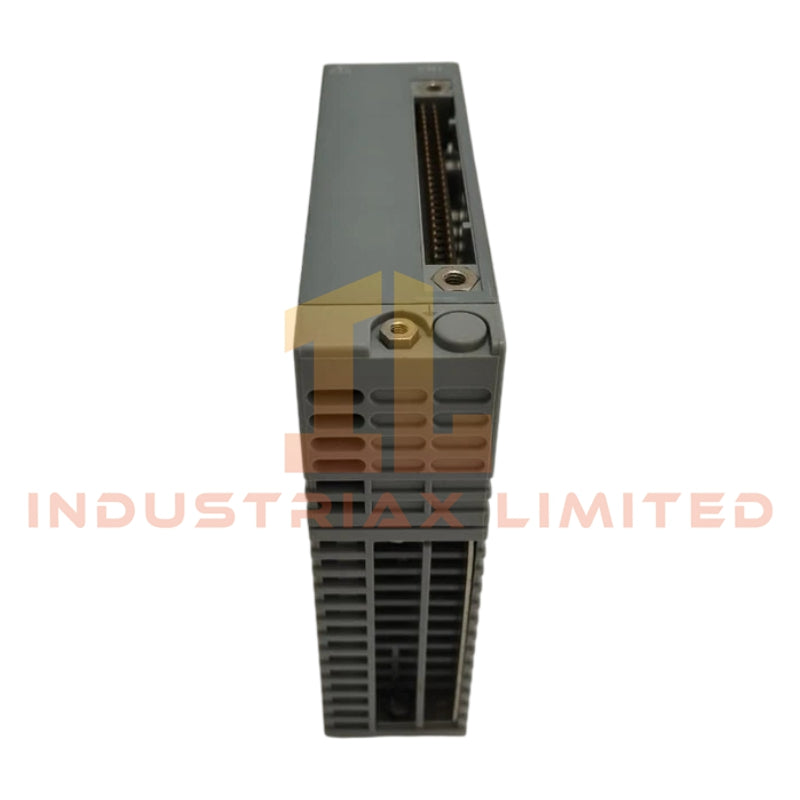

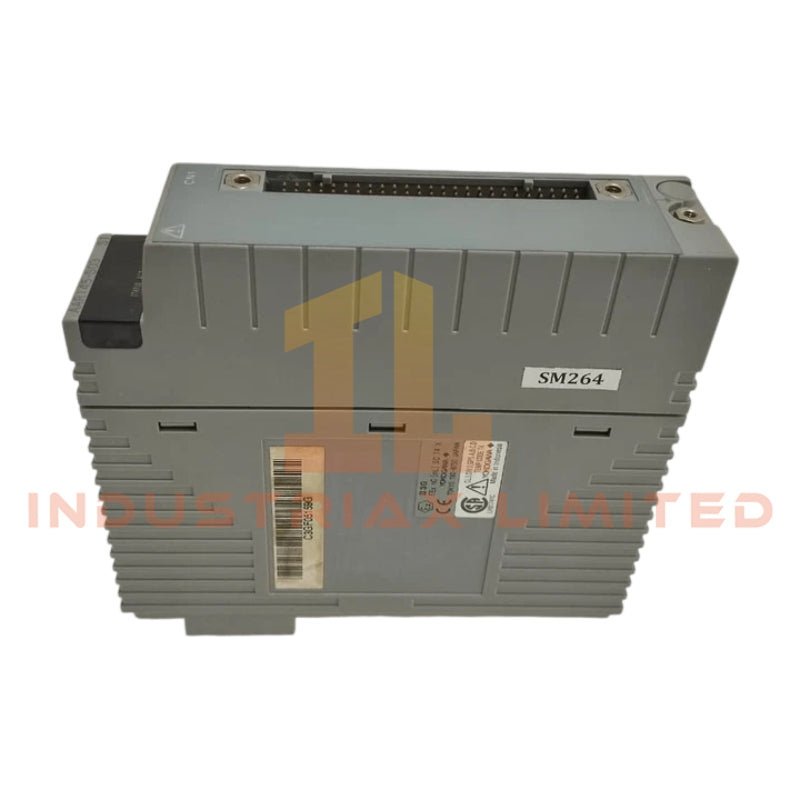

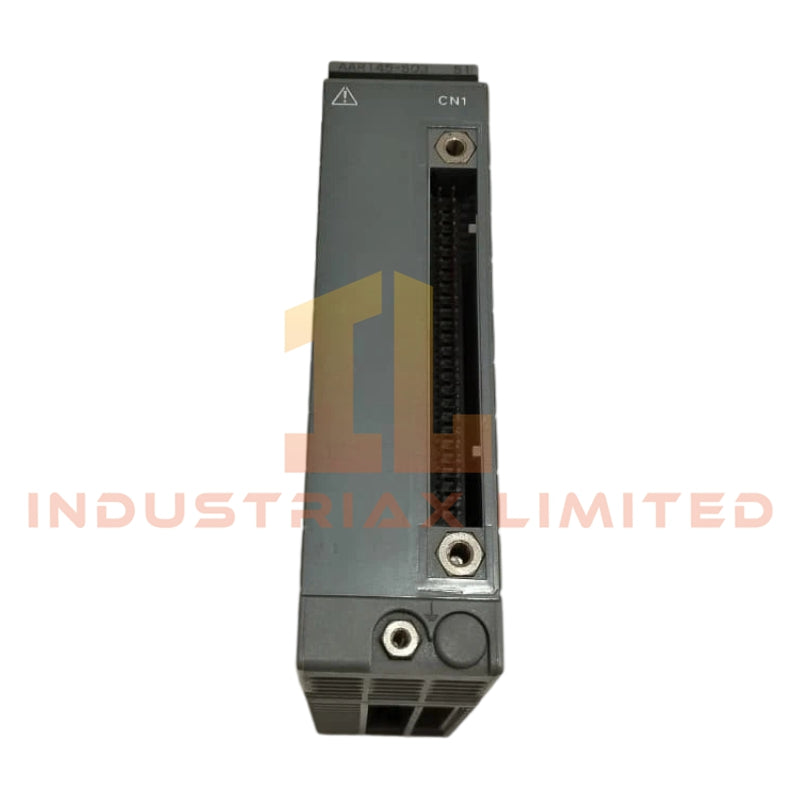

وحدة الإدخال Yokogawa AAR145-S03 RTD/POT

تم تكوين Yokogawa AAR145-S03 (وحدة إدخال RTD/POT AAR145) لاكتساب إشارة RTD ومقياس الجهد في بنى CENTUM وبنى Yokogawa DCS ذات الصلة، وتوفر معالجة واجهة كهربائية مباشرة عبر مجموعات إدخال متعددة القنوات معزولة. تدعم الوحدة 16 قناة إدخال RTD/POT مع عزل القناة وقدرة تكوين مزدوجة التكرار لحلقات أجهزة القياس الموزعة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	AAR145-S03
العلامة التجارية	Yokogawa
نوع المنتج	وحدة إدخال RTD/POT
أنواع إشارة الإدخال	RTD، مقياس الجهد
توافق معيار RTD	JIS C1604:1997، IEC751
عدد القنوات	16 قناة معزولة
دعم التكرار	تكوين مزدوج التكرار
العزل	عزل كهربائي بين القنوات
الأبعاد	3.3 سم × 10.7 سم × 13 سم
الوزن	0.3 كجم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
الرطوبة	5% إلى 95% رطوبة نسبية غير مكثفة
طريقة التركيب	تركيب رف/لوحة خلفية DCS
وظائف التشخيص	المراقبة في الوقت الفعلي واكتشاف الأعطال
الأصل	اليابان

خصائص العزل بين القنوات

تنفذ بنية الإدخال AAR145-S03 عزلًا كهربائيًا بين قنوات الاكتساب الفردية لتقليل انتشار تداخل الوضع الشائع داخل حلقات قياس RTD ومقياس الجهد متعددة النقاط. يساعد الفصل العازل في الحفاظ على استقرار القياس أثناء ظروف الأسلاك الميدانية المختلطة التي تتضمن موازين الحرارة المؤرضة، وكابلات المستشعر المحمية، وهياكل التأريض الموزعة للخزانات.

تدعم الوحدة معالجة إشارة المقاومة المباشرة وفقًا لخصائص RTD IEC751 و JIS C1604:1997. يتم تنفيذ معالجة تحويل الإدخال داخليًا من خلال دوائر اكتساب تناظرية مخصصة مرتبطة بكل مجموعة قنوات.

الأسئلة المتداولة

س: هل تدعم AAR145-S03 تكوينات التثبيت المتكرر؟
ج: نعم. تدعم الوحدة ترتيبات التكوين المزدوج التكرار ضمن بنى أنظمة التحكم المتوافقة من Yokogawa.

س: هل جميع قنوات الإدخال الـ 16 معزولة كهربائيًا عن بعضها البعض؟
ج: تحدد مواصفات الوحدة بنية قناة معزولة تهدف إلى تقليل التداخل الكهربائي بين دوائر RTD ومقياس الجهد المتصلة.

س: هل يمكن للوحدة قبول أجهزة إدخال مقياس الجهد مباشرة بدون محولات إشارة خارجية؟
ج: نعم. تم تصميم الوحدة لمعالجة إدخال إشارة RTD و POT مباشرة دون الحاجة إلى أجهزة تحويل تناظرية خارجية منفصلة.

إرشادات التثبيت الميداني

• استخدم كابلات الأجهزة المزدوجة المجدولة المحمية لمسارات أسلاك RTD ومقياس الجهد.
• حافظ على فصل مادي بين أسلاك الإشارة التناظرية منخفضة المستوى وموصلات طاقة التيار المتردد داخل خزانات التحكم.
• قم بإنهاء حماية الكابل عند نقطة تأريض مرجعية واحدة لتقليل دوران تيار الحلقة الأرضية.
• تحقق من استمرارية سلك RTD ومقاومة العزل قبل الإنهاء الميداني لتجميع طرف الوحدة.
• تجنب التوجيه الموازي لكابلات خرج محرك التردد المتغير أو موصلات التبديل عالية التيار.
• تأكد من بقاء درجة حرارة الخزانة المحيطة ضمن نطاق التشغيل المحدد من -20 درجة مئوية إلى +60 درجة مئوية.
• أثناء التثبيت المتكرر، تأكد من اتساق معالجة الفتحة وتعيين اللوحة الخلفية قبل تنشيط الرف.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
