وصف

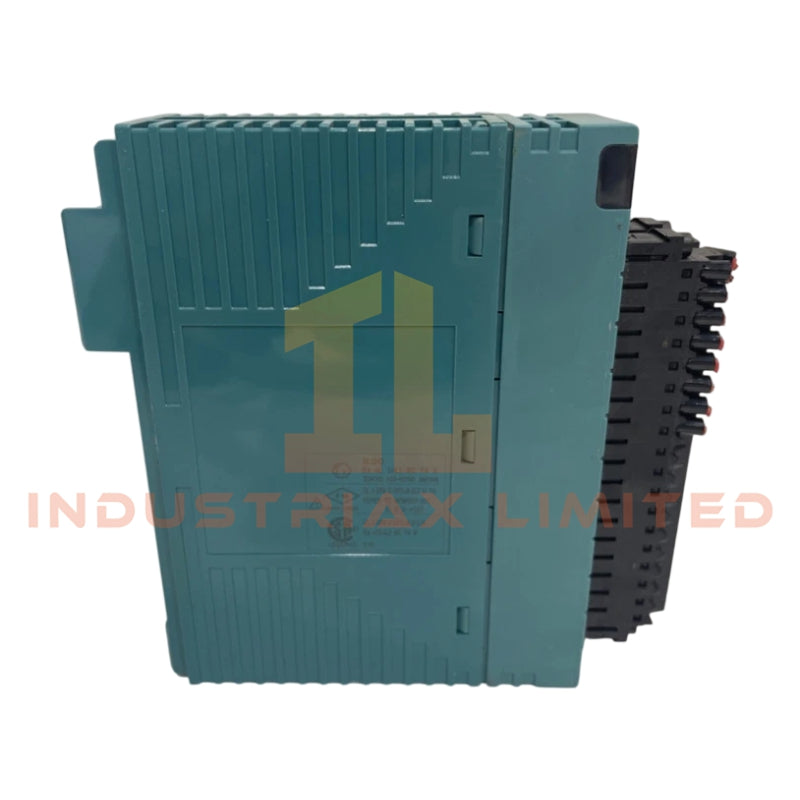

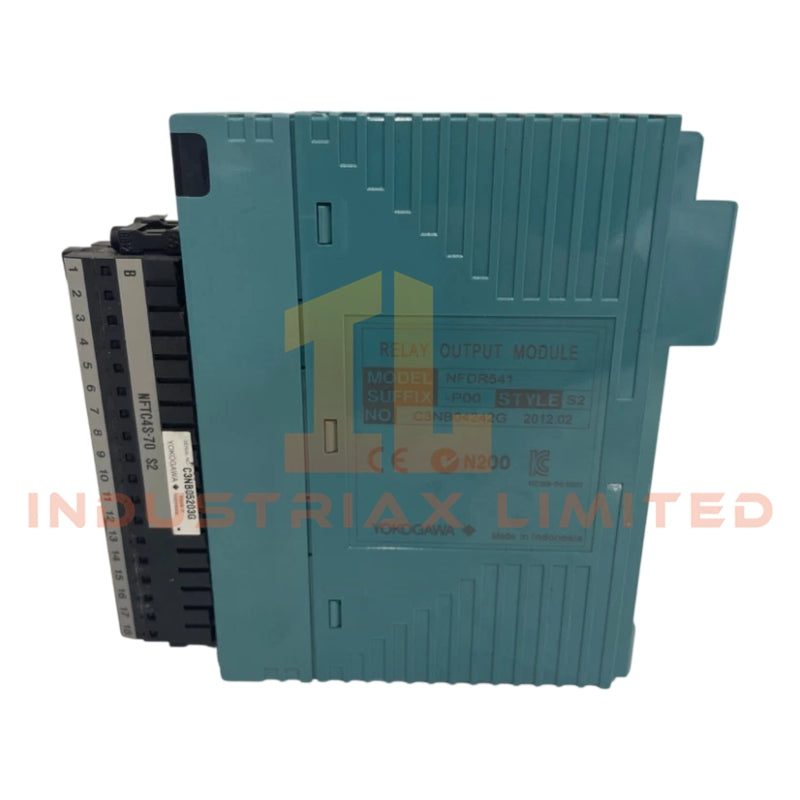

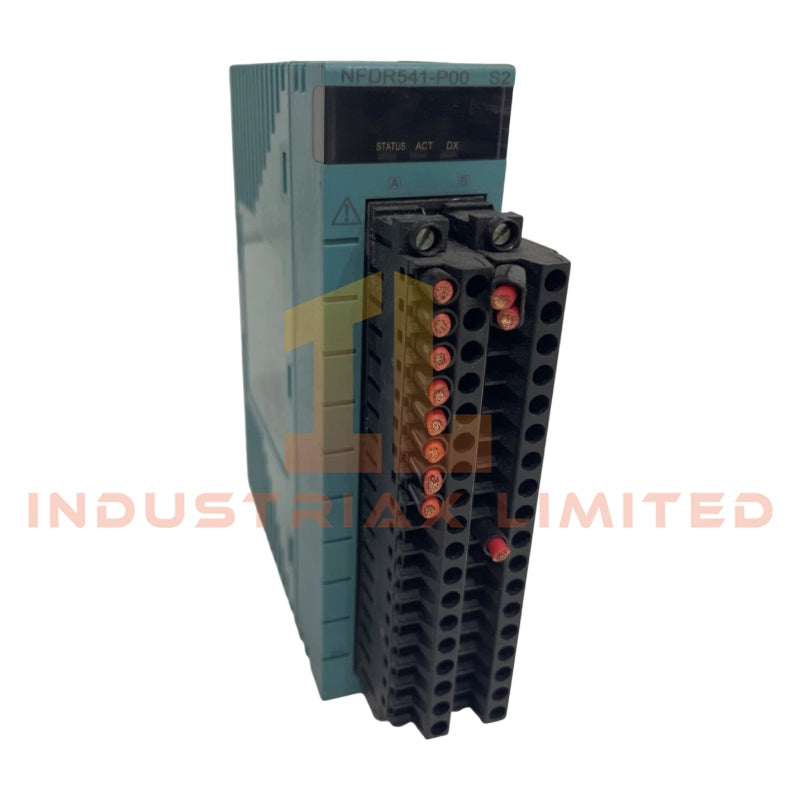

وحدة خرج المرحل Yokogawa NFDR541-P00

تُستخدم الوحدة Yokogawa NFDR541-P00 كوحدة مرحل خرج NFDR541-P00 أساسية لتنفيذ التشغيل/الإيقاف المنفصل في الحقول عبر منصات التحكم STARDOM FCN/FCJ. تم تكوين الوحدة Yokogawa NFDR541-P00 للتبديل الرقمي للأحمال الخارجية، وتوفر تنفيذًا مباشرًا لتلامسات المرحل الكهربائي عبر 16 قناة خرج منفصلة ذات تلامس جاف.

توزيع اللاحقة ومصفوفة النموذج

لا يتضمن تسمية النموذج NFDR541-P00 تقسيمًا رسميًا للمتغيرات الفرعية ضمن مجموعة بيانات الإدخال هذه. لا يتم تطبيق أي فك ترميز إضافي لللاحقة يتجاوز رمز الطلب الأساسي -P00، الذي يحدد مستوى مراجعة الوحدة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa NFDR541-P00
المنشأ	اليابان
الوزن	0.3 كجم
الأبعاد	3.3 سم × 12.7 سم × 12.7 سم
درجة حرارة التشغيل	-10 درجة مئوية إلى +55 درجة مئوية
استهلاك الطاقة	780 مللي أمبير عند 5 فولت تيار مستمر
قنوات الإخراج	16 قناة مرحل
نوع الإخراج	تلامس جاف (مرحل، SPST-NO)
جهد الحمل المقدر	24 إلى 110 فولت تيار مستمر، 100 إلى 240 فولت تيار متردد
أقصى تيار تبديل	5 أمبير تيار مستمر لكل قناة، 3 أمبير تيار متردد لكل قناة
جهد العزل	2000 فولت تيار متردد من القناة إلى النظام

هندسة عزل القناة إلى النظام (سلوك واجهة Yokogawa DCS)

ضمن بنية الإدخال/الإخراج Yokogawa STARDOM، تنفذ الوحدة NFDR541-P00 مراحل مرحلات معزولة جلفانياً تفصل نطاقات خرج الحقل عن قضبان منطق النظام الداخلية. تدعم الوحدة قوة عزل كهربائي تبلغ 2000 فولت تيار متردد بين مجموعات الخرج واللوحة الخلفية للنظام، مما يقلل من الحساسية للترابط الكهربائي بين القنوات أثناء تكوينات التبديل المختلطة للتيار المتردد/المستمر. يضمن تقسيم تلامسات المرحل تبديل الحمل المستقل لكل قناة دون ترابط محرك إلكتروني مشترك، مع الحفاظ على سلامة حالة الخرج الحاسمة تحت دورات تنفيذ مسح FCN/FCJ.

الأسئلة المتكررة

س: هل يمكن تبديل مخرجات NFDR541-P00 أثناء ظروف التحميل؟
ج: مخرجات المرحل غير مخصصة لإدخال أو إزالة الأحمال المباشرة. يلزم إلغاء تنشيط الحمل الخارجي قبل إزالة الوحدة لتجنب حدوث شرارة في التلامس وإجهاد عابر على اللوحة الخلفية.

س: ما هو حد استهلاك التيار من اللوحة الخلفية؟
ج: تسحب الوحدة 780 مللي أمبير عند 5 فولت تيار مستمر من قضيب طاقة النظام. يجب أن تستوعب سعة إمداد اللوحة الخلفية التحميل المتراكم لوحدات الإدخال/الإخراج ضمن حدود تكوين عقدة FCN/FCJ.

س: هل تعمل كل قناة بشكل مستقل بمعزل عن غيرها؟
ج: كل قناة مرحل معزولة كهربائيًا في مرحلة التلامس؛ ومع ذلك، فإن مصدر الطاقة والتحكم المنطقي ينشآن من بنية نظام مشتركة داخل عقدة STARDOM.

إرشادات التركيب الميداني

يجب تركيب الوحدة على سكة DIN أو هياكل التثبيت على اللوحة مع تأكيد تثبيتها الميكانيكي. يجب إحكام ربط أطراف المشبك بالضغط وفقًا لممارسات العزم الصناعية القياسية لضمان مقاومة تلامس مستقرة. يجب أن تحافظ الأسلاك الميدانية للأحمال التي تشترك في طرف مشترك على مرجع طور متطابق لمنع ظروف ماس كهربائي بين القنوات. بالنسبة للأحمال الحثية للتيار المستمر، يلزم وجود مكونات قمع عكسية خارجية للحد من إجهاد جهد التلامس أثناء أحداث إلغاء تنشيط الملف.

يجب توجيه كابلات الإشارة مع فصل عن الموصلات عالية التردد أو عالية الجهد لتقليل الاقتران الكهرومغناطيسي. يجب تأريض الدرع عند نقطة مرجعية واحدة لتجنب تكون حلقات التأريض عبر تجميعات إدخال/إخراج STARDOM.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
