وصف

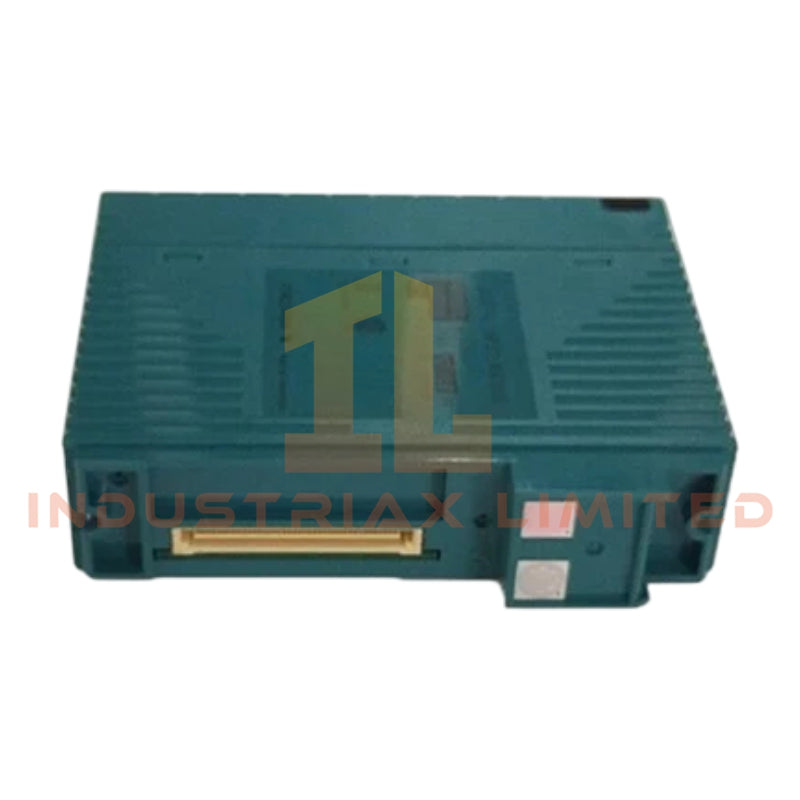

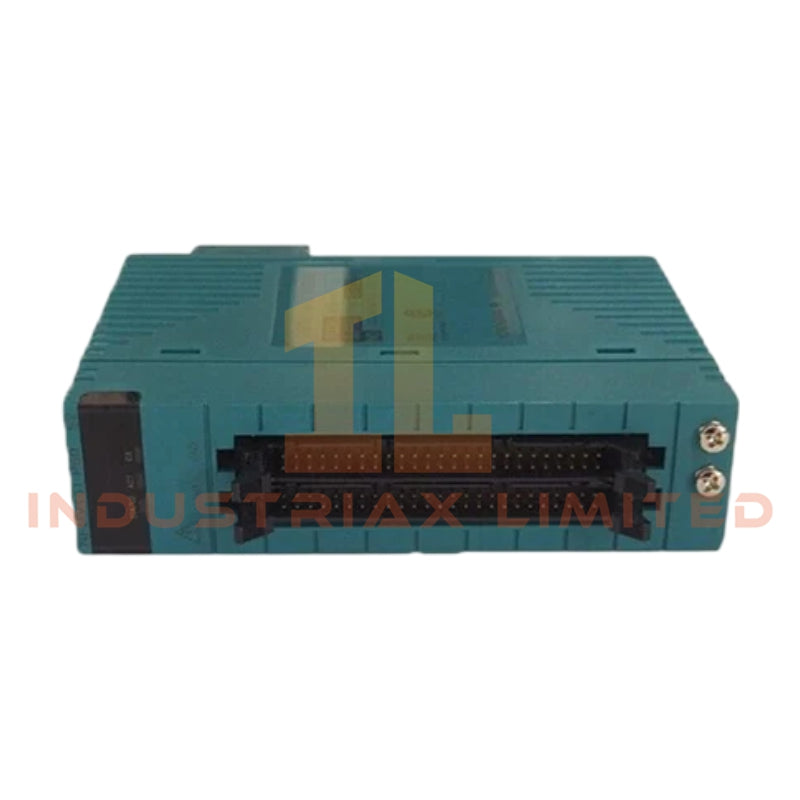

وحدة إدخال النبضات Yokogawa NFAP135-S50

تم تكوين وحدة Yokogawa NFAP135-S50 (وحدة إدخال النبضات NFAP135-S50) لاكتساب إشارة النبضات في شبكات وحدة التحكم STARDOM FCN/FCJ، وهي توفر تنفيذًا كهربائيًا مباشرًا لعد النبضات المعزولة والتقاط الأحداث عبر بنيات الإدخال/الإخراج الموزعة. تعالج الوحدة مدخلات نبضات التلامس والجهد والتيار عبر قنوات معزولة بالكامل مع أخذ عينات رقمية عالية السرعة.

تفكيك اللاحقة ومصفوفة النموذج

NFAP135-S50 هو معرف نموذج بتكوين ثابت. لم يتم تعريف أي تقسيم رسمي لللاحقة أو تحليل لمصفوفة وظيفية بواسطة الشركة المصنعة لاشتقاق المتغيرات.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	Yokogawa NFAP135-S50
العلامة التجارية	Yokogawa
المنشأ	اليابان
نوع الوحدة	وحدة إدخال نبضات ذات 8 قنوات
قنوات الإدخال	8 قنوات، معزولة كهربائيًا
أنواع إشارة الإدخال	تلامس ON/OFF، نبضة جهد، نبضة تيار
نطاق تردد الإدخال	حتى 50 ميجاهرتز لكل قناة
الحد الأدنى لعرض النبضة	40 ميكروثانية
العزل	عزل جلفاني من قناة إلى قناة ومن قناة إلى نظام
مقاومة إدخال التلامس	مفتوح >= 100 كيلو أوم / مغلق <= 200 أوم
مقاومة الرفع	68 كيلو أوم (تشغيل 12 VDC / 24 VDC)
مقاومة التحويل	OFF / 200 / 500 / 1000 أوم قابلة للاختيار
دورة تحديث البيانات	2 مللي ثانية
مصدر الطاقة للمرسل	12 VDC +/-10% أو 24 VDC +/-10%
استهلاك الطاقة	5 VDC: 300 مللي أمبير / 24 VDC: 400 مللي أمبير
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
الوزن	1.0 كجم
الأبعاد	482 مم (العرض) × 210 مم (الارتفاع) × 220 مم (العمق)
نوع الطرف	كتلة طرفية بقبضة ضغط / موصل MIL ذو 40 سنًا

عزل القنوات وهندسة سلامة النبضات

تطبق NFAP135-S50 حواجز عزل جلفانية مستقلة لكل قناة، مما يزيل اقتران الأرض بين القنوات في ظل ظروف التبديل عالية الكثافة. في بنيات الإدخال/الإخراج لعملية Yokogawa، يتم محاذاة طبقة العزل هذه مع ممارسة تكييف الإشارة الموزعة المشابهة لمبادئ فصل قطاعات FOUNDATION Fieldbus، مما يضمن احتواء تشوه حافة النبضات وتداخل الحلقة وتعديل مسار العودة على مستوى القناة. تدعم مرحلة الإدخال الكشف عن الحواف عالية السرعة مع الحفاظ على استقرار أخذ العينات المحدد في ظل ظروف الأسلاك الميدانية الصاخبة كهربائيًا.

الأسئلة المتكررة

س: هل يمكن لوحدة NFAP135-S50 أن تعمل مع أسلاك ميدانية قابلة للتبديل السريع تحت طاقة اللوحة الخلفية الحية؟
ج: تدعم الوحدة الإدخال الساخن من جانب النظام اعتمادًا على تكوين الوحدة الأساسية STARDOM، ولكن يجب عدم إعادة توصيل الأطراف الميدانية تحت ظروف إدخال نشطة بسبب خطر سلامة النبضات.

س: هل يلغي العزل من قناة إلى قناة التداخل عند التشغيل عالي التردد؟
ج: نعم. يتم فصل كل قناة إدخال جلفانيًا، مما يقلل من الاقتران السعوي ويكبح تداخل النبضات بين القنوات تحت أحمال التبديل عالية الكثافة.

س: ما هو العامل المحدد للحد الأقصى لتردد النبضات لكل قناة؟
ج: العامل المحدد هو دقة أخذ العينات الداخلية ودوائر تكييف الإدخال بدلاً من الأسلاك الميدانية، مع دعم محدد يصل إلى 50 ميجاهرتز لكل قناة.

إرشادات التركيب الميداني

مطلوب أسلاك زوجية مجدولة محمية لجميع خطوط إدخال النبضات. يجب إنهاء دروع الكابلات عند نقطة أرضية واحدة على جانب خزانة التحكم لمنع تكون حلقات أرضية. يجب فصل كابلات الإدخال عن خطوط الجهد العالي وخطوط إخراج VFD بمسافة فصل دنيا محددة بواسطة ممارسة الأسلاك الصناعية IEC. يجب أن يتبع عزم ربط الأطراف حدود Yokogawa الميكانيكية لكتلة الطرف لضمان ضغط تلامس مستقر على واجهات قبضة الضغط. تجنب التوجيه المتوازي مع موصلات الطاقة التي تتجاوز مستويات التبديل 24 VDC لمسافات طويلة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
