وصف

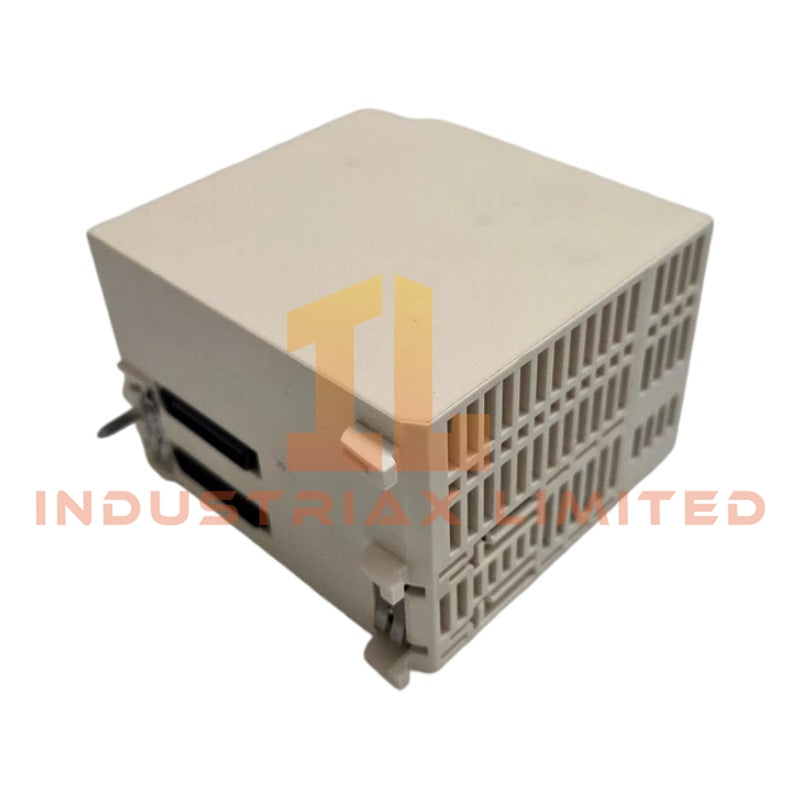

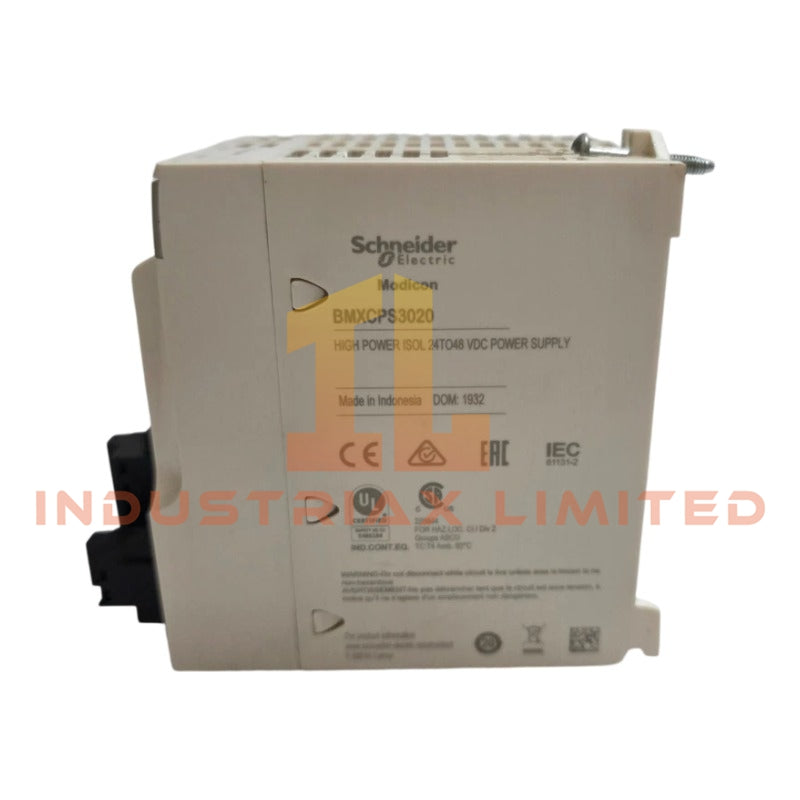

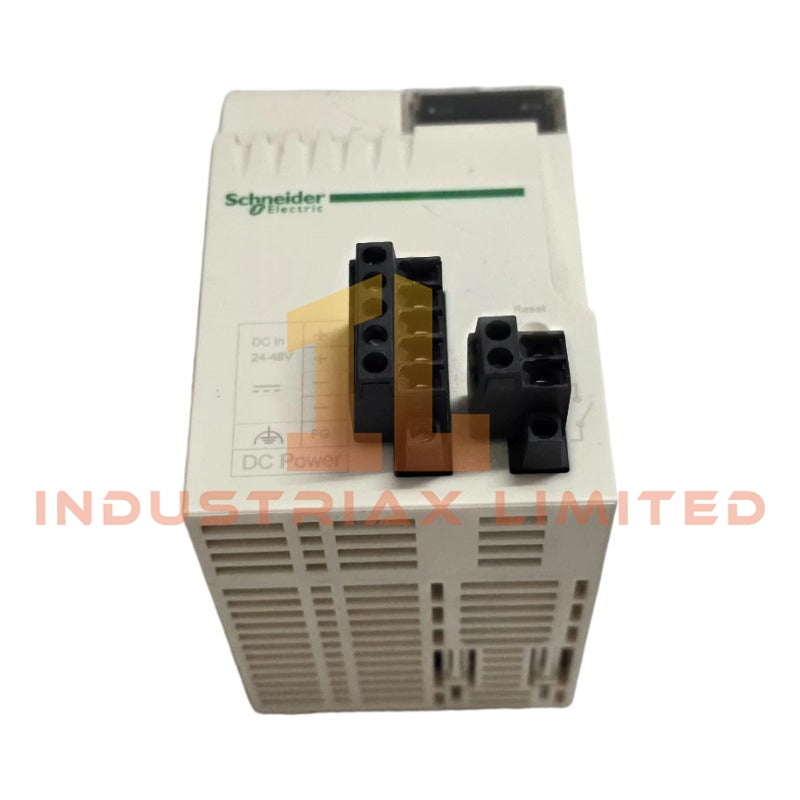

وحدة تزويد الطاقة Schneider Electric BMXCPS3020
تم تكوينها لتوزيع الطاقة في منصة أتمتة Modicon M340، توفر وحدة Schneider Electric BMXCPS3020 (وحدة تزويد الطاقة BMXCPS3020) تنفيذًا ماديًا/كهربائيًا مباشرًا لقضبان منطق 24 VDC و 3.3 VDC التي تغذيها اللوحة الخلفية ضمن بنية Schneider Electric X80.
تجزئة اللاحقة ومصفوفة النموذج
رمز النموذج BMXCPS3020 هو معرّف طلب تحدده الشركة المصنعة لعائلة وحدات تزويد الطاقة Modicon X80. لا يتم توفير فك تشفير مجزأ منشور رسميًا لكل مجموعة أحرف في مجموعة البيانات التقنية المرفقة. يقتصر التفسير الوظيفي على الفئة الكهربائية الموثقة: نطاق إدخال 24..48 VDC وقدرة طاقة ثانوية إجمالية تبلغ 31.2 واط.
مواصفات الأجهزة
| المعلمة |
المواصفات |
| الموديل العلامة التجارية |
Schneider Electric BMXCPS3020 |
| الوزن |
0.34 كجم |
| الأبعاد |
غير محدد |
| درجة حرارة التشغيل |
من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة |
<= 8.5 واط (التبديد)، خرج ثانوي 31.2 واط |
| جهد الإدخال |
من 24 إلى 48 VDC معزول (حد من 18 إلى 62.4 VDC) |
| قضبان الإخراج |
مزود طاقة I/O بقوة 24 VDC، مزود طاقة منطقي بقوة 3.3 VDC |
| تيار الإدخال |
1.65 أمبير عند 24 VDC، 0.83 أمبير عند 48 VDC |
| تيار الاندفاع |
30 أمبير عند 24 VDC، 60 أمبير عند 48 VDC |
| الحماية |
دائرة قصر، حمل زائد، جهد زائد (ثانوي) |
| قوة العزل الكهربائي |
1500 فولت من الأساسي إلى الثانوي / الأرضي |
| فئة الحماية |
IP20 |
خصائص توزيع الطاقة في اللوحة الخلفية من Schneider Electric
تعمل BMXCPS3020 ضمن بنية رف Schneider Electric Modicon M340 حيث يتم ربط تحويل الطاقة بإحكام بقضبان توزيع اللوحة الخلفية. تتزامن السلوكيات الكهربائية مع دورات الاتصال الحتمية في اللوحة الخلفية، مما يضمن تنظيمًا مستقرًا للجهد على مستوى الوحدة لأقسام الإدخال/الإخراج والمعالج. يتوافق تصميم مرحلة الطاقة مع معماريات ناقل من فئة PLC حيث يتم تنسيق التحكيم في اللوحة الخلفية وإدارة تسلسل طاقة الوحدة بواسطة البرامج الثابتة من خلال منطق التحكم على مستوى الرف. تم تصميم الوحدة لتتوافق مع قيود توزيع الطاقة في سلسلة X80 ولا تدعم تكوينات اللوحة الخلفية BMEXBP..02.
الأسئلة الشائعة
س: هل يمكن لـ BMXCPS3020 دعم التبديل السريع أثناء تشغيل الرف الحي؟
ج: الوحدة غير مصممة للإدخال أو الإزالة تحت التشغيل. تتطلب قضبان طاقة اللوحة الخلفية إيقاف تشغيل متحكم به قبل الاستبدال لمنع إجهاد الاندفاع على الدوائر الثانوية.
س: ما هو حد توصيل تيار اللوحة الخلفية؟
ج: تقتصر طاقة الخرج على ميزانية ثانوية إجمالية تبلغ 31.2 واط، مقسمة بين مزود طاقة الإدخال/الإخراج 24 VDC وقضيب منطق 3.3 VDC، وتخضع لمراحل التنظيم الداخلية.
س: هل تتطلب الوحدة مزامنة البرامج الثابتة مع وحدات وحدة المعالجة المركزية؟
ج: لا يلزم اقتران البرامج الثابتة، ولكن سلوك النظام يعتمد على توقيت اللوحة الخلفية على مستوى الرف وتسلسل التعرف على الوحدة أثناء التهيئة.
إرشادات التركيب الميداني
يجب أن يتم التركيب على نظام رف غير موصول بالكهرباء. تأكد من أن موصل اللوحة الخلفية خالٍ من التلوث ومحاذي بشكل صحيح قبل الإدخال لتجنب تلف المسامير. حافظ على التدريع المناسب واستمرارية التأريض عبر طرف التأريض الواقي على موصل الطاقة ذي 5 أسنان. يجب أن يتبع المقطع العرضي للكابل الحدود المحددة (من 1.5 مم2 إلى 2.5 مم2 من النحاس). تجنب الإجهاد الميكانيكي المفرط على غلاف الموصل أثناء الشد. تحقق من أن جهد الإدخال يظل ضمن نطاق التشغيل من 18 إلى 62.4 VDC قبل التوصيل بالكهرباء.
