وصف

وصف المنتج

نظرة عامة

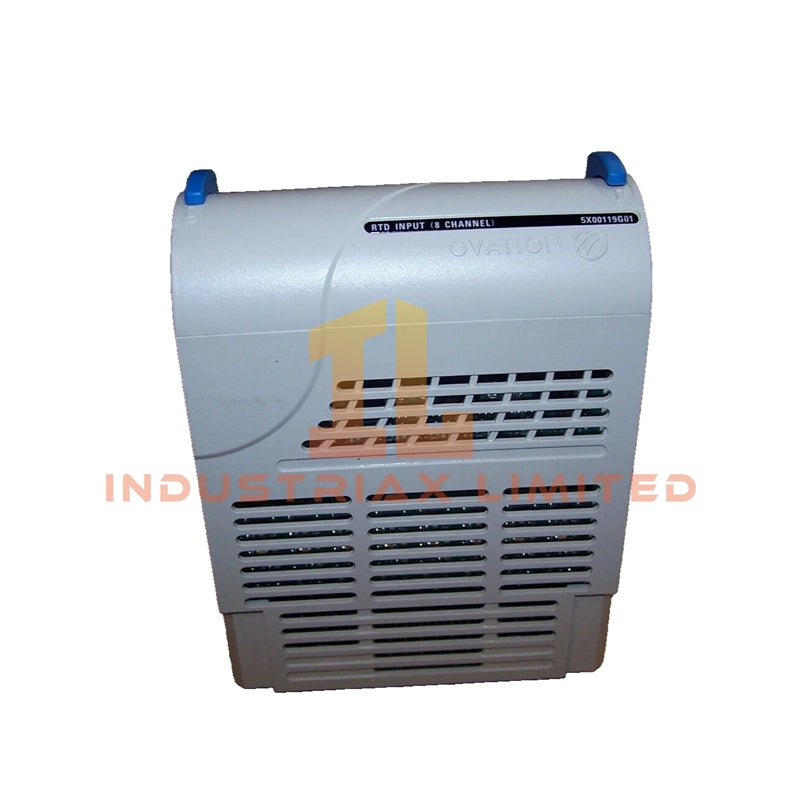

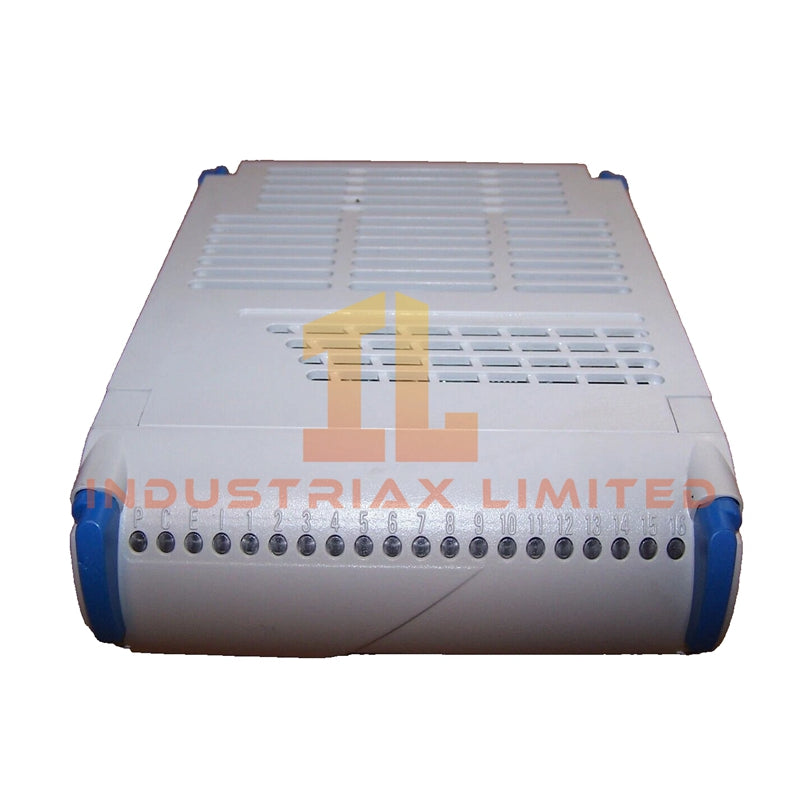

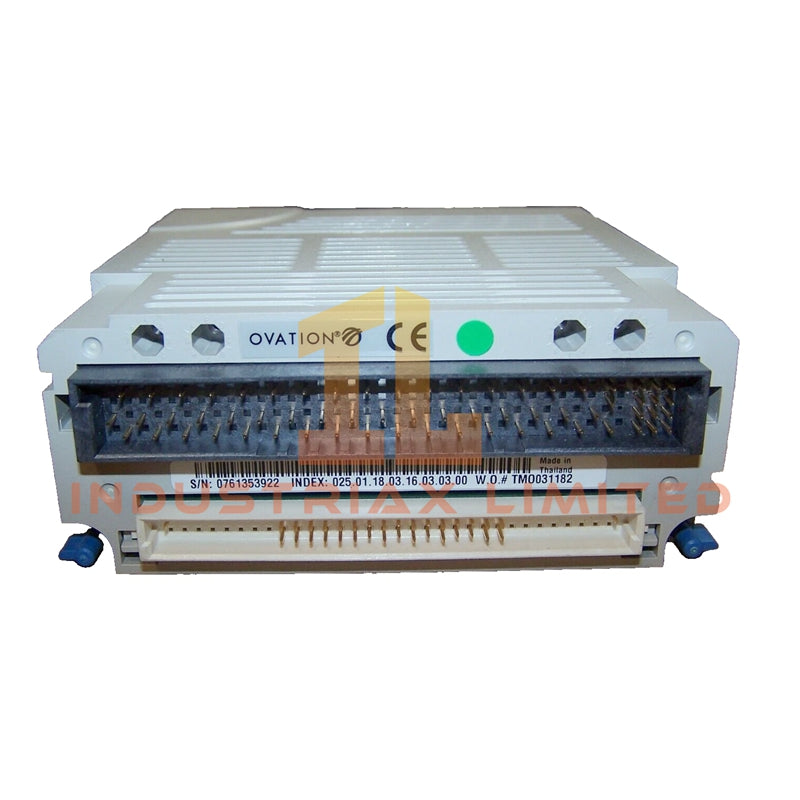

إن  5X00119G01 وحدة إدخال إشارة متعددة الاستخدامات مصممة للاستخدام مع نظام Ovation Personality. تدعم تحويلات الإدخال كاملة النطاق وتتصل حصريًا بوحدة Ovation Personality 5X00121G01، باستثناء الأنظمة المعتمدة بعلامة CE. توفر هذه الوحدة الحصول على بيانات موثوقة لتطبيقات التحكم والمراقبة الحرجة.

الميزات الرئيسية والمواصفات الفنية

القنوات وأخذ العينات

• عدد قنوات الإدخال: 8

• تردد أخذ العينات:

• وضع 50 هرتز: 16.67 عينة/ثانية

• وضع 50 هرتز 3 أسلاك: مقاومة الرصاص تقاس كل 6.45 ثانية (ينخفض معدل أخذ العينات الفعال إلى 3/ثانية)

• وضع 60 هرتز: 20 عينة/ثانية

• وضع 60 هرتز 3 أسلاك: مقاومة الرصاص تقاس كل 6.45 ثانية (ينخفض المعدل إلى 2/ثانية)

• المعايرة الذاتية: تحدث عند الطلب؛ يقل أخذ العينات مؤقتًا إلى 1/ثانية لكل دورة

نطاقات إدخال RTD

• متوافق مع نطاقات RTD متعددة (انظر الجدول 19A-3 للنطاقات التفصيلية)

• الدقة: 12 بت

• الدقة (@25 درجة مئوية): 0.10% عادةً؛ تنطبق اختلافات إضافية تعتمد على المقاومة

• معامل درجة الحرارة: 10 جزء في المليون/درجة مئوية

الخصائص الكهربائية

• مقاومة الإدخال: 100 ميجا أوم (عادي)، 50 كيلو أوم (وضع إيقاف التشغيل)

• رفض الوضع المشترك: 120 ديسيبل عند التيار المستمر وتردد الطاقة الاسمي

• رفض الوضع العادي: 100 ديسيبل عند التيار المستمر وتردد الطاقة الاسمي

العزل والسلامة

• عزل قناة إلى قناة: 200 فولت تيار متردد/تيار مستمر

• عزل قناة إلى منطق: 1000 فولت تيار متردد/تيار مستمر

الطاقة والبيئة

• استهلاك طاقة الوحدة: 3.6 وات عادةً، 4.2 وات كحد أقصى

• درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)

• درجة حرارة التخزين: من -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)

• الرطوبة: 0-95% غير مكثفة

المعايرة الذاتية

• يتم تنفيذها عند الطلب عبر وحدة التحكم Ovation

• تضمن دقة القياس المستمرة

التطبيقات
مثالي لمراقبة العمليات الصناعية التي تتطلب قياسات RTD دقيقة، مثل:

• محطات الطاقة

• معالجة الكيميائيات

• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)

• المراقبة البيئية الحساسة

الأسئلة الشائعة
س: هل يمكن استخدام هذه الوحدة مع الأنظمة المعتمدة بعلامة CE؟
ج: لا، لا تنطبق على أنظمة Ovation المعتمدة بعلامة CE.

س: ماذا يحدث أثناء أخذ العينات في وضع 3 أسلاك؟
ج: تُؤخذ قياسات مقاومة الرصاص بشكل أقل تكرارًا، مما يقلل مؤقتًا من معدل أخذ العينات الفعال.

س: هل المعايرة الذاتية تلقائية؟
ج: لا، يتم إجراء المعايرة الذاتية فقط عند الطلب عبر واجهة وحدة التحكم Ovation.

مقارنة مع وحدات مشابهة

• على عكس وحدات إدخال Ovation الأخرى، توفر  5X00119G01 دقة 12 بت مع رفض عالي للوضع المشترك والعادي لقراءات RTD دقيقة للغاية.

• متوافق فقط مع وحدة Ovation Personality 5X00121G01، مما يضمن سلامة النظام.

---

جدول المواصفات الفنية

المعلمة	المواصفات
القنوات	8
معدل أخذ العينات	50 هرتز: 16.67/ثانية، 60 هرتز: 20/ثانية (ينخفض في وضع 3 أسلاك)
دقة RTD	12 بت
الدقة (@25 درجة مئوية)	0.10% عادةً
معامل درجة الحرارة	10 جزء في المليون/درجة مئوية
مقاومة الإدخال	100 ميجا أوم (50 كيلو أوم في وضع إيقاف التشغيل)
العزل	قناة إلى قناة: 200 فولت تيار متردد/تيار مستمر، قناة إلى منطق: 1000 فولت تيار متردد/تيار مستمر
استهلاك الطاقة	3.6 وات عادةً، 4.2 وات كحد أقصى
درجة حرارة التشغيل	0-60 درجة مئوية (32-140 درجة فهرنهايت)
درجة حرارة التخزين	-40-85 درجة مئوية (-40-185 درجة فهرنهايت)
الرطوبة	0-95% غير مكثفة
رفض الوضع المشترك	120 ديسيبل ±1/2%
رفض الوضع العادي	100 ديسيبل ±1/2%

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
