وصف

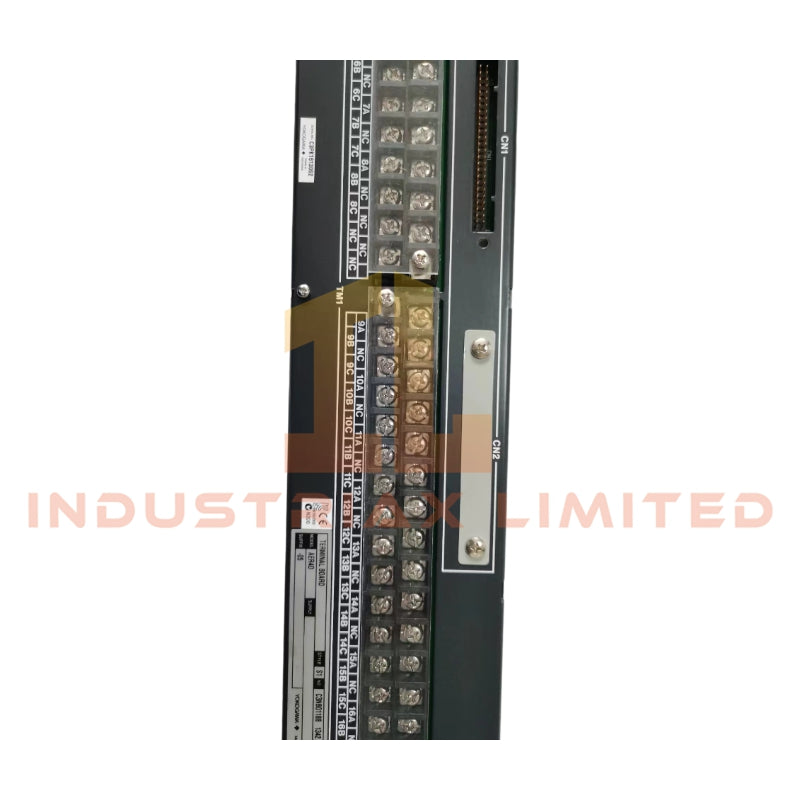

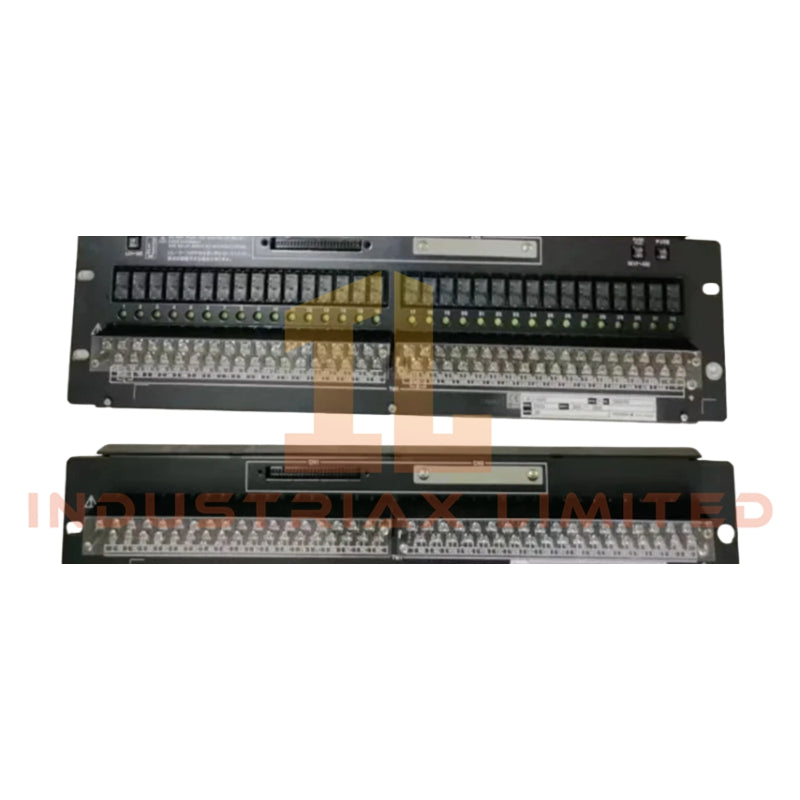

لوحة خرج مرحل ميكانيكي Yokogawa ARM55C-000

تم تكوينها لتبديل خرج المرحل ذي التلامس الجاف في أنظمة CENTUM VP و CENTUM CS 3000 FIO الفرعية، وتوفر لوحة Yokogawa ARM55C-000 (لوحة خرج المرحل الميكانيكي ARM55C) تنفيذًا ماديًا وكهربائيًا مباشرًا للتحكم في الحمل الميداني من خلال نقاط تلامس المرحل الميكانيكية المعزولة.

توزيع اللاحقة ومصفوفة النموذج

الرمز	الوصف
ARM55C	لوحة خرج مرحل ميكانيكي، نوع تلامس جاف 32 نقطة
-0	المواصفات الأساسية
0	تكوين قابل للتركيب في رف 19 بوصة
0	النوع الأساسي

مواصفات الأجهزة

المعلمة	المواصفات
طراز العلامة التجارية	Yokogawa ARM55C-000
المنشأ	اليابان
الوزن	حوالي 2.2 كجم
الأبعاد	482.6 مم (العرض) × 132.5 مم (الارتفاع) × 298.5 مم (العمق)
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
استهلاك الطاقة	بحد أقصى 0.85 أمبير عند 24 فولت تيار مستمر (حوالي 26 وات)
نوع المنتج	لوحة خرج مرحل ميكانيكي
عدد القنوات	32 نقطة
جهد الإمداد المقدر	24 فولت تيار مستمر
إشارة منطق التحكم	5 فولت تيار مستمر، 10 مللي أمبير
أقصى حمل تيار متردد	250 فولت تيار متردد، 2 أمبير لكل قناة
أقصى حمل تيار مستمر	30 فولت تيار مستمر، 2 أمبير أو 125 فولت تيار مستمر، 0.1 أمبير لكل قناة
الحد الأدنى للحمل	5 فولت تيار مستمر، 10 مللي أمبير
مقاومة العزل	10 ميجا أوم كحد أدنى عند 500 فولت تيار مستمر
قوة العزل الكهربائي	2 كيلو فولت تيار متردد بين المجال والهيكل
الرطوبة	10% إلى 90% رطوبة نسبية، غير متكثفة
طريقة التركيب	رف 19 بوصة، ارتفاع 3U

عزل القناة وواجهة خرج DCS

تعمل لوحة ARM55C-000 كواجهة عزل بين وحدات الخرج الرقمية والأحمال الجانبية للمجال. توفر المرحلات الميكانيكية فصلًا جلفانيًا بين دوائر التحكم ودوائر الخرج، مما يقلل من التوصيل الكهربائي المباشر بين القنوات. تم تصميم اللوحة للاندماج مع معماريات Yokogawa FIO ويمكن نشرها في ترتيبات خرج فردية أو مزدوجة التكرار باستخدام وحدات الخرج الرقمية المتوافقة وكابلات الإشارة.

الأسئلة الشائعة

س: هل تدعم ARM55C-000 التبديل الساخن أثناء التشغيل؟
ج: لا. يجب إجراء الإزالة أو التركيب مع إزالة الطاقة عن دائرة الإدخال/الإخراج المرتبطة لتجنب التحولات غير المقصودة لحالة المرحل وأخطاء الأسلاك.

س: هل يمكن استخدام اللوحة في تكوينات الخرج المتكرر؟
ج: نعم. تدعم ARM55C-000 تكوينات التكرار المزدوج عند تثبيتها بوحدات الخرج المتكررة المطلوبة ومجموعات كابلات الإشارة المرتبطة.

س: هل تتطلب اللوحة تحديثات للبرامج الثابتة؟
ج: لا. ARM55C-000 هي لوحة مرحلات للأجهزة ولا تحتوي على برامج ثابتة قابلة للترقية ميدانيًا. تنطبق إدارة البرامج الثابتة على وحدات التحكم المتصلة بدلاً من لوحة المرحلات نفسها.

إرشادات التثبيت الميداني

• قم بتثبيت اللوحة في رف 19 بوصة متوافق باستخدام أجهزة التركيب المخصصة.
• تأكد من توصيل الأسلاك الميدانية بالأطراف M3.5 الصحيحة وأسلاك الطاقة بالأطراف M4 المخصصة.
• وجّه أسلاك الخرج بشكل منفصل عن كابلات الطاقة عالية الجهد لتقليل الاقتران الكهرومغناطيسي.
• وصل دروع الكابلات وفقًا لمعايير التأريض بالموقع وممارسات تأريض خزانة DCS.
• تأكد من تصنيفات التلامس للأحمال المتصلة قبل التشغيل لمنع إجهاد تلامس المرحل الزائد.
• افحص إحكام براغي الأطراف أثناء التشغيل وفترات الصيانة المجدولة.
• قم بإجراء فحوصات العزل والاستمرارية قبل توصيل الأحمال الميدانية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
