وصف
ملخص

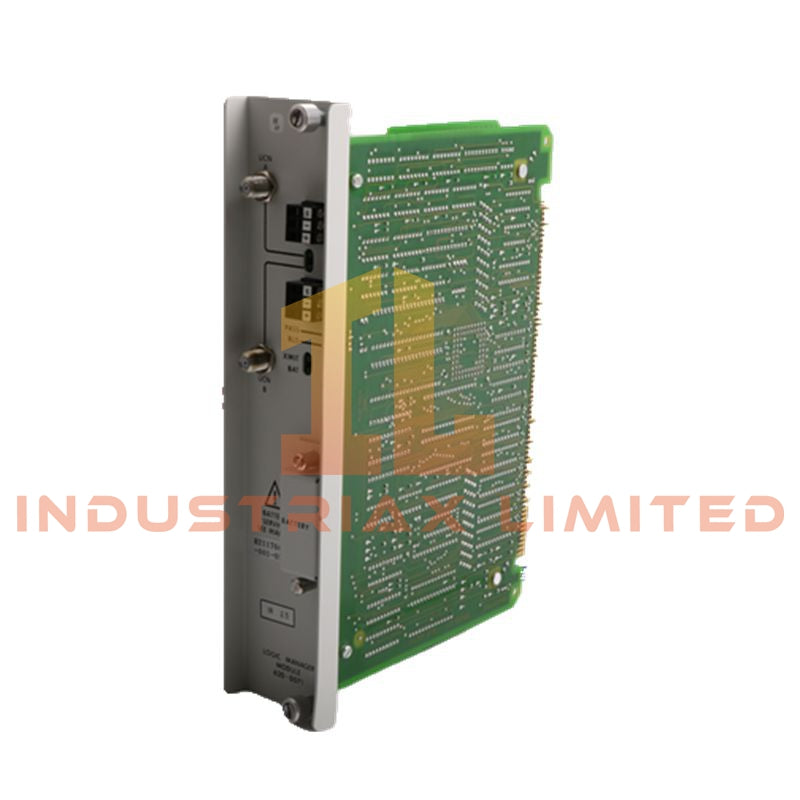

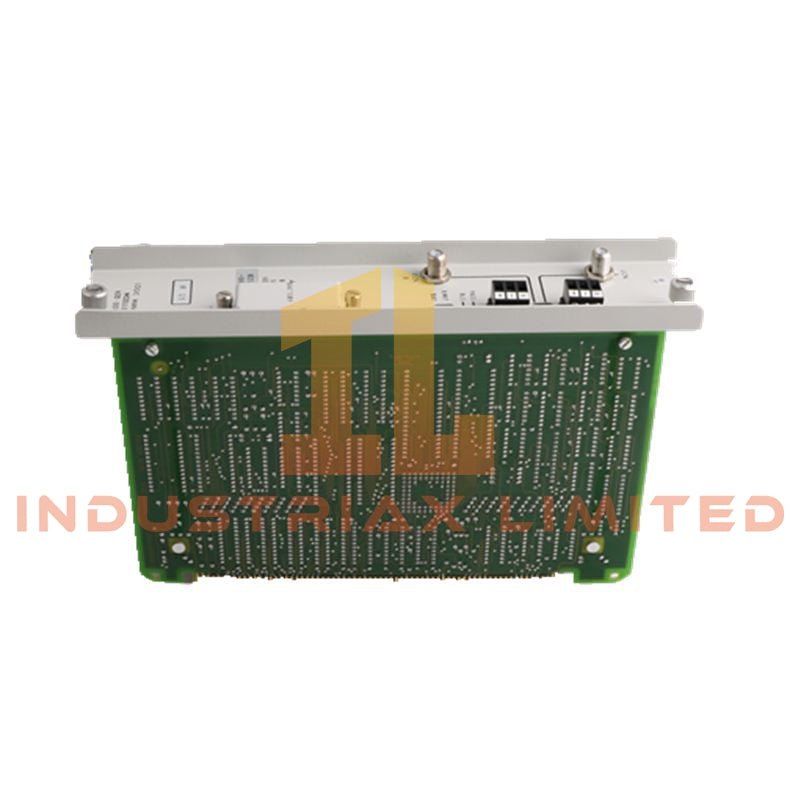

ال هانيويل 621-0071 هي وحدة إدارة منطقية مصممة لأنظمة التحكم القابلة للبرمجة IPC 621. تعمل كوحدة معالجة رئيسية، مسؤولة عن تنفيذ منطق التحكم، ومعالجة البيانات في الوقت الفعلي، وتنسيق الاتصال بين مكونات النظام. في بعض الكتالوجات، يرتبط هذا النموذج أيضًا بتكوين مزود الطاقة؛ ومع ذلك، فإن تنفيذه الأساسي هو كوحدة معالجة مركزية ضمن بنية IPC 621.
الوظائف الأساسية
-
ينفذ برامج التحكم المحددة من قبل المستخدم ومنطق التسلسل
-
يقوم بمعالجة بيانات الإدخال في الوقت الفعلي من الأجهزة الميدانية
-
يدير الاتصال مع وحدات الإدخال/الإخراج التناظرية والرقمية
-
يشرف على حالة النظام ويدعم وظائف التشخيص
-
يضمن التشغيل المستقر في العمليات الصناعية المستمرة
المواصفات الفنية
| مواصفة |
تفاصيل |
| رقم الموديل |
621-0071
|
| نوع المنتج |
وحدة إدارة المنطق (وحدة المعالجة المركزية) |
| منصة النظام |
IPC 621 |
| وظيفة المعالج |
التحكم المركزي وتنفيذ المنطق |
| تواصل |
اتصال ناقل داخلي مع وحدات الإدخال/الإخراج |
| التركيب |
تركيب معياري مثبت على الرف |
| درجة حرارة التشغيل |
من -20 درجة مئوية إلى +50 درجة مئوية |
| درجة حرارة التخزين |
من -20 درجة مئوية إلى +85 درجة مئوية |
| حماية |
مقاومة التداخل الكهرومغناطيسي، ومراقبة الأعطال الداخلية |
| أبعاد |
130 × 160 × 50 مم |
| وزن |
0.8 كجم |
نوع مزود الطاقة (معلومات مرجعية)
تصنف بعض قوائم الموردين 621-0071 كوحدة تزويد طاقة. تتضمن هذه التكوينات عادةً ما يلي:
-
جهد الإدخال: 85-264 فولت تيار متردد
-
جهد الخرج: 24 فولت تيار مستمر
-
تيار الخرج: حتى 5 أمبير
-
معدل الطاقة: حوالي 120 واط
يجب التحقق من التكوين الفعلي مقابل النظام المثبت وتسمية الوحدة قبل الاستبدال.
خصائص الأداء
ال 621-0071 صُمم هذا النظام لتحقيق أداء تحكم حتمي، مما يضمن تنفيذًا مستقرًا لمنطق التشغيل الآلي حتى في ظل ظروف تحميل متغيرة. يدعم تصميمه اتصالًا موثوقًا عبر اللوحة الخلفية IPC 621، مما يحافظ على التزامن بين أنظمة المعالجة وأنظمة الإدخال/الإخراج.
التطبيقات
تُستخدم هذه الوحدة على نطاق واسع في أنظمة الأتمتة الصناعية التي تتطلب تحكمًا مركزيًا، بما في ذلك توليد الطاقة، ومعالجة البتروكيماويات، ومعالجة المياه، وعمليات التصنيع. وهي مناسبة بشكل خاص للتطبيقات التي يكون فيها التشغيل المستمر واستقرار النظام أمرًا بالغ الأهمية.
التعليمات
س: هل 621-0071 هل هي وحدة معالجة مركزية دائمًا؟
أ: في معظم أنظمة IPC 621، يعمل كوحدة إدارة منطقية (CPU). مع ذلك، قد تشير بعض القوائم إلى نوع مختلف من مزود الطاقة، لذا يُنصح بالتحقق قبل الشراء.
س: هل يمكن لهذه الوحدة التواصل مع جميع وحدات الإدخال/الإخراج IPC 621؟
أ: نعم، تم تصميمه للتوافق مع كل من وحدات الإدخال/الإخراج التناظرية والرقمية ضمن بنية نظام IPC 621.
س: ما الذي يجب فحصه قبل استبدال هذه الوحدة؟
أ: تأكد من النوع المحدد، وتوافق النظام، وما إذا كانت الوحدة المثبتة عبارة عن وحدة معالجة مركزية أو وحدة تزويد طاقة.
