وصف
وصف المنتج

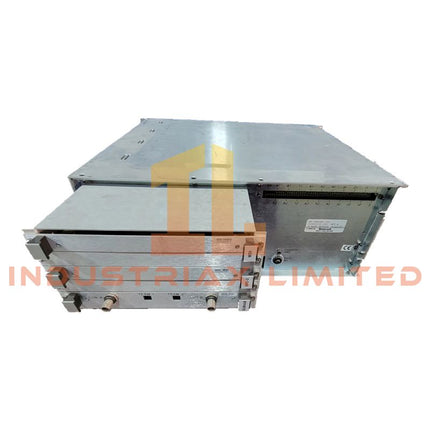

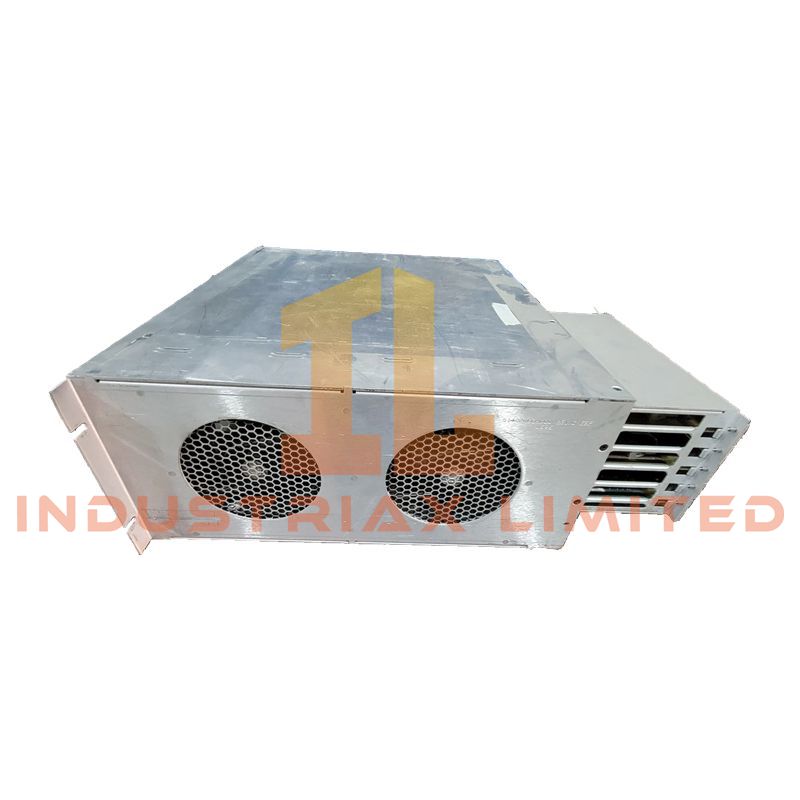

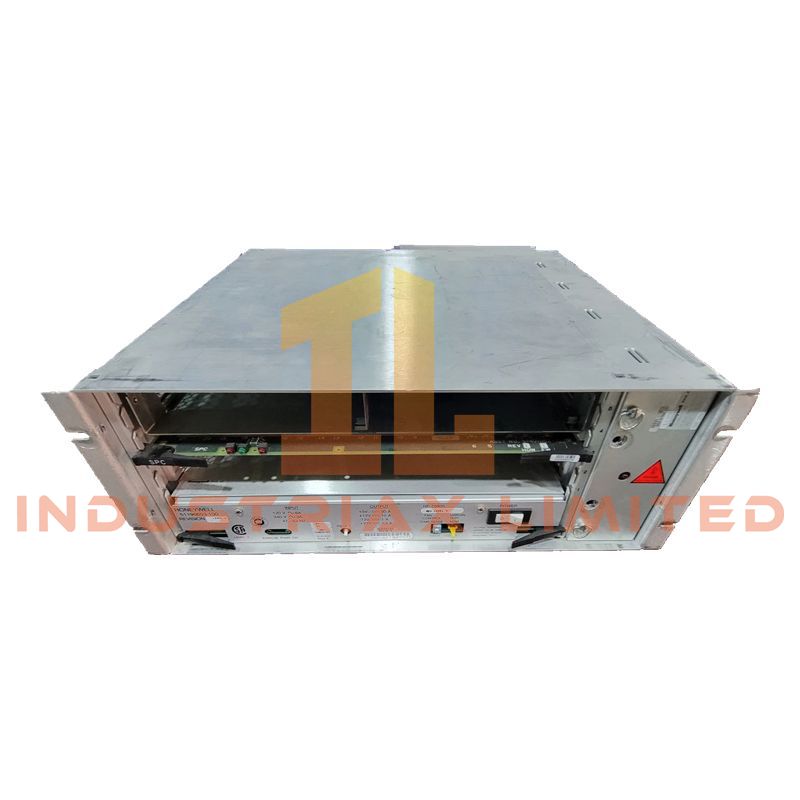

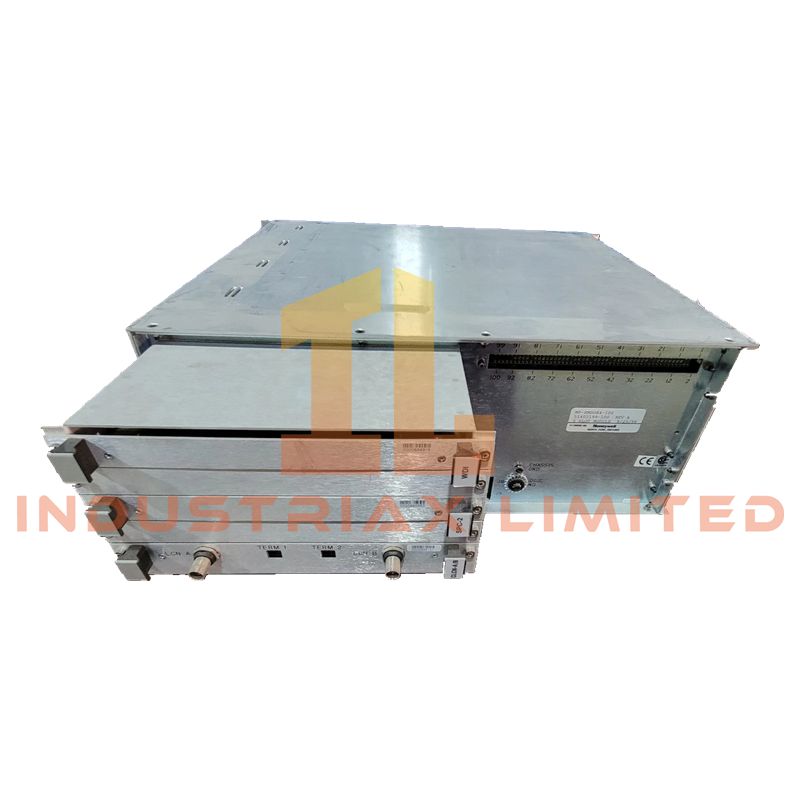

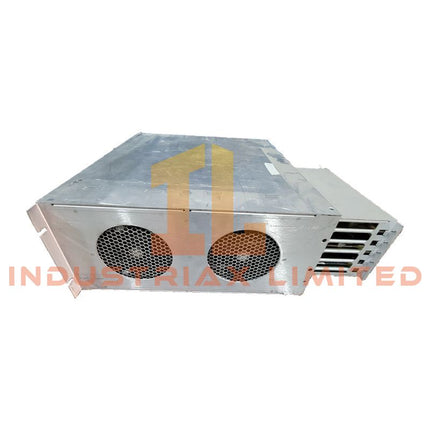

ال 51402199-100 وحدة تزويد الطاقة للمحطة العالمية من هانيويل تم تصميمه لتوفير طاقة تيار مستمر مستقرة لأجهزة واجهة المستخدم داخل هانيويل تي دي سي 3000 الهندسة المعمارية. يتم تثبيت هذه الوحدة في خزائن محطة Universal Station، وهي تقوم بتشغيل الإلكترونيات الأساسية لوحدة التحكم مثل مولدات العرض ودوائر واجهة لوحة المفاتيح ولوحات الاتصالات.
صُممت هذه المنتجات لضمان موثوقية طويلة الأمد في بيئات التحكم الصناعية، 51402199-100 يحوّل هذا الجهاز طاقة التيار المتردد الداخلة إلى عدة مخارج تيار مستمر منظمة تستخدمها الأنظمة الفرعية لمحطة التحكم العالمية. يسمح هيكله المتوافق مع الرفوف وتصميمه للتبريد بالحمل الحراري بتشغيله باستمرار في بيئات غرف التحكم حيث يكون استمرار تشغيل النظام أمرًا بالغ الأهمية.
يتم نشر هذه الوحدة بشكل شائع في محطات التشغيل القديمة التي تدعم مراقبة المصنع وإدارة الإنذارات والتفاعل مع التحكم في العمليات داخل منشآت TDC 3000.
المواصفات الفنية
| المعلمة |
مواصفة |
| الشركة المصنعة |
هانيويل |
| نموذج |
51402199-100
|
| نوع المنتج |
وحدة تزويد الطاقة للمحطة العالمية |
| منصة النظام |
محطة هانيويل تي دي سي 3000 العالمية |
| جهد الدخل |
100-240 فولت تيار متردد |
| تردد الإدخال |
50/60 هرتز |
| جهد الخرج |
+5 فولت تيار مستمر، +12 فولت تيار مستمر، -12 فولت تيار مستمر |
| أقصى تيار خرج |
حتى 10 أمبير (حسب الحمل) |
| تنظيم الطاقة |
مخرج منظم متعدد المسارات متكامل |
| طريقة التبريد |
التبريد بالحمل الحراري السلبي |
| التنسيق الميكانيكي |
وحدة تثبيت على الرف |
| درجة حرارة التشغيل |
من 0 درجة مئوية إلى 50 درجة مئوية |
| درجة حرارة التخزين |
من -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية |
0-95% غير مكثف |
| وزن |
2.5 كجم |
دور النظام في بنية المحطة العالمية
داخل وحدة تحكم المشغل TDC 3000، 51402199-100 توفر هذه الوحدة خطوط التيار المستمر المنظمة اللازمة للعديد من الأنظمة الفرعية، بما في ذلك:
• لوحات واجهة الفيديو لمولد العرض الطرفي المحسن (EPDG)
• وحدات واجهة إدخال لوحة المفاتيح والمشغل
• بطاقات واجهة اتصال وحدة التحكم
• إلكترونيات التحكم الطرفية
من خلال توفير مسارات جهد متعددة في وحدة واحدة، تعمل وحدة تزويد الطاقة على تبسيط بنية وحدة التحكم وتقليل الحاجة إلى أجهزة تحويل التيار المستمر الخارجية.
الخصائص الوظيفية الرئيسية
مخرج متعدد المسارات مستقر
توفر الوحدة مخرجات منظمة +5 فولت، +12 فولت، و-12 فولت المطلوبة للإلكترونيات الخاصة بالمحطة العالمية.
تحويل الطاقة الصناعية
صُممت هذه الوحدة للتشغيل المستمر في غرف التحكم في أنظمة التحكم الموزعة (DCS) حيث يُعد توفير الطاقة المستقر أمرًا بالغ الأهمية لضمان موثوقية واجهة المستخدم.
توافق محطة يونيفرسال
متوافق تمامًا مع مجموعات عقدة المحطة العالمية المستخدمة في وحدات تحكم المشغل Honeywell TDC 3000.
تصميم التبريد السلبي
يسمح الغلاف المزود بفتحات تهوية بتدفق الهواء الطبيعي، مما يلغي الأجزاء المتحركة ويحسن الموثوقية على المدى الطويل.
بنية تحتية قديمة قابلة للاستخدام
يستخدم على نطاق واسع في مشاريع الصيانة وتمديد دورة حياة محطات تشغيل هانيويل القديمة.
بيئات التطبيق النموذجية
ال 51402199-100 يتم عادةً تركيب مصدر الطاقة في المنشآت التي تظل فيها محطات تشغيل TDC 3000 قيد التشغيل.
تشمل الصناعات الشائعة ما يلي:
• محطات معالجة النفط والغاز
• عمليات البتروكيماويات والتكرير
• مرافق توليد الطاقة
• مصانع إنتاج المواد الكيميائية
• أنظمة التصنيع الصناعية الكبيرة
في هذه البيئات، تعمل وحدات التحكم في المحطة العالمية كواجهة أساسية بين الإنسان والآلة لمراقبة عمليات المصنع والتحكم فيها.
اعتبارات التركيب
يتطلب التركيب الصحيح وضع الوحدة داخل خزائن Universal Station المعتمدة أو رفوف المعدات المحمية. يجب توفير تهوية كافية لدعم التبريد بالحمل الحراري. يجب استخدام الوحدة فقط مع إلكترونيات Universal Station المتوافقة لضمان توزيع الجهد الكهربائي الصحيح وتوازن الأحمال.
التعليمات
ما هو النظام الذي صُمم من أجله الرقم 51402199-100؟
تم تصميمه لأجهزة وحدة التحكم الخاصة بالمشغل ضمن نظام التحكم الموزع Honeywell TDC 3000.
هل يمكن استخدام هذه الوحدة في أنظمة Experion PKS؟
لا. تستخدم منصات Experion PKS عادةً تصميمات أحدث لإمدادات الطاقة وبنية أجهزة مختلفة.
ما هي لوحات التحكم التي تعتمد على مصدر الطاقة هذا؟
تعتمد لوحات مولد العرض ووحدات واجهة لوحة المفاتيح وبطاقات واجهة الاتصال داخل المحطة العالمية على خطوط التيار المستمر التي تولدها هذه الوحدة.
هل لا تزال الوحدة متوفرة من شركة هانيويل؟
نظراً لأن نظام TDC 3000 نظام قديم، فقد يكون توفره محدوداً ويتم الحصول عليه عادةً من خلال موزعي الأتمتة المتخصصين أو موردي الفائض.
