وصف
وصف المنتج

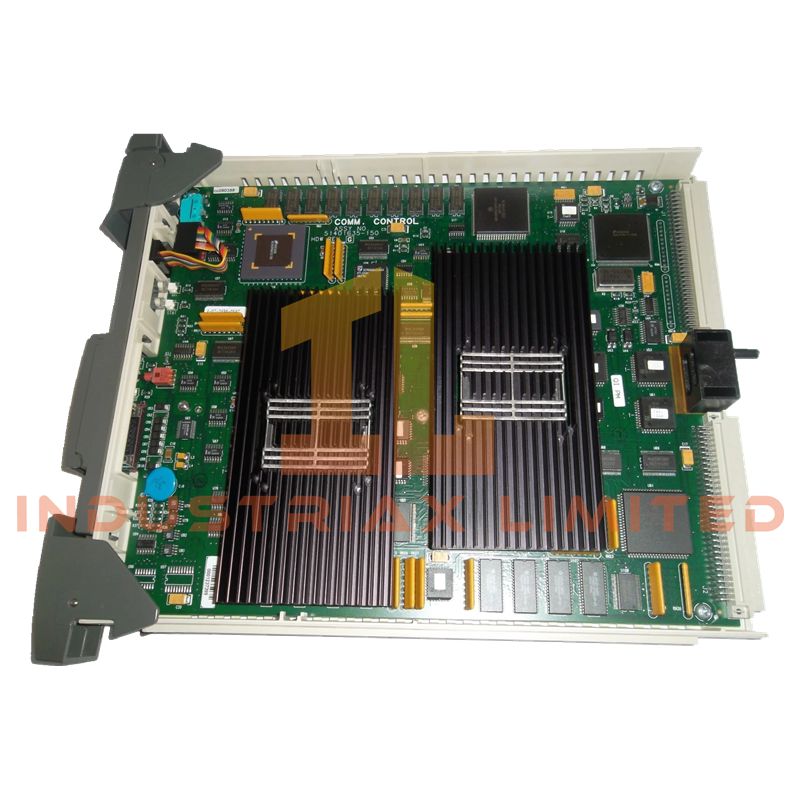

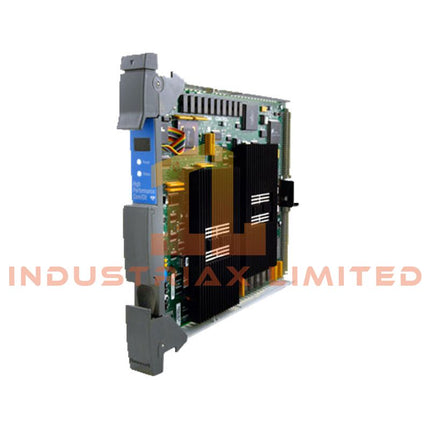

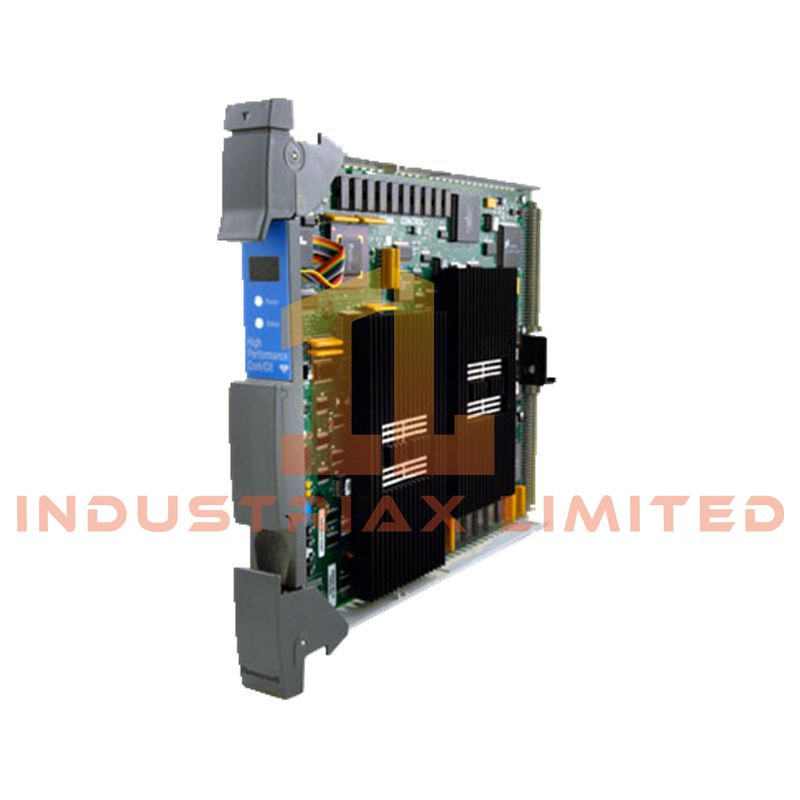

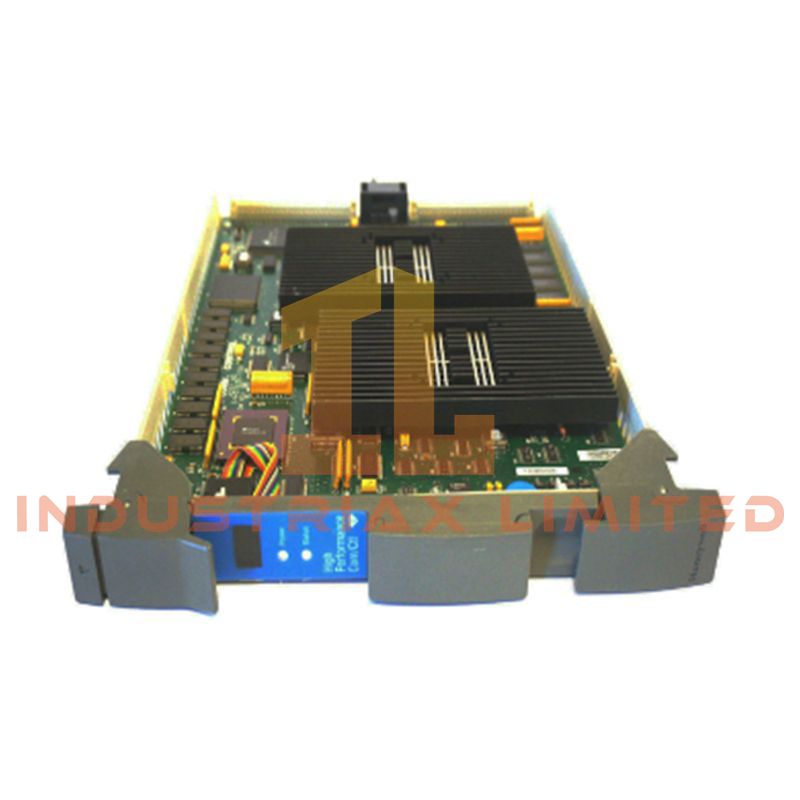

ال 51401635-150 معالج الاتصالات والتحكم HPM من هانيويل هو وحدة تحكم متطورة مصممة للتكامل مع بنى التحكم الموزعة Experion PKS وTDC 3000. يشكل هذا المعالج جزءًا من النظام الفرعي لإدارة العمليات عالية الأداء (HPM)، المسؤول عن تنفيذ استراتيجيات التحكم في العمليات، وإدارة الخوارزميات التنظيمية، وتنسيق الاتصالات بين شبكات التحكم وواجهات الحقل.
صُممت هذه الوحدة للعمليات الصناعية المتواصلة، وتجمع بين المعالجة عالية السرعة والاتصالات المستقرة لدعم تطبيقات التحكم الحيوية. يتولى المعالج تنفيذ العمليات المنطقية في الوقت الفعلي، واكتساب البيانات، وتنسيق النظام، مع الحفاظ على الأداء المحدد المطلوب في بيئات العمليات واسعة النطاق.
يتم تثبيت الوحدة داخل هيكل HPM، وتتصل من خلال موصلات اللوحة الخلفية ذات المفاتيح وتتواصل مع مكونات النظام الأخرى من خلال شبكة التحكم العالمية (UCN) من Honeywell وواجهات الاتصال المرتبطة بها.
المواصفات الفنية
| المعلمة |
مواصفة |
| الشركة المصنعة |
هانيويل |
| نموذج |
51401635-150
|
| نوع الوحدة |
معالج الاتصالات والتحكم HPM |
| منصة النظام |
هانيويل إكسبيريون PKS / TDC 3000 |
| أداء المعالج |
تردد تنفيذ التحكم يصل إلى حوالي 600 كيلو هرتز |
| استهلاك الطاقة |
الحد الأقصى تقريبًا 25 واط |
| واجهات |
اتصال إيثرنت، واجهة تسلسلية RS-485، واجهة خدمة USB |
| مؤشرات الحالة |
مؤشرات LED في اللوحة الأمامية للتشخيص وحالة النظام |
| طريقة التركيب |
تركيب قائم على الفتحات داخل هيكل معالج HPM |
| تصنيف الحماية |
IP20 |
| تبريد |
تدفق الهواء السلبي للهيكل |
| وزن |
1.2 كجم |
الخصائص الوظيفية
ال 51401635-150 تقوم الوحدة بتنفيذ مهام تحكم أساسية متعددة ضمن بيئات نظام التحكم الموزع من هانيويل.
تنفيذ مراقبة العمليات
يقوم المعالج بتنفيذ حلقات التحكم التنظيمي، ومنطق التسلسل، والخوارزميات الإشرافية اللازمة لعمليات المصنع.
إدارة اتصالات الشبكة
وهو بمثابة واجهة اتصال بين وحدات التحكم ومحطات التشغيل وشبكات النظام، مما يضمن نقل البيانات بشكل موثوق عبر بنية التحكم.
معالجة البيانات في الوقت الفعلي
تتولى الوحدة إدارة بيانات العمليات ذات الطابع الزمني، مما يتيح تسجيل البيانات التاريخية بدقة ومزامنتها مع الأنظمة الإشرافية.
التشخيص والمراقبة
توفر مؤشرات LED المدمجة وتشخيصات النظام رؤية تشغيلية وتدعم استكشاف أخطاء الصيانة وإصلاحها.
التطبيقات النموذجية
تُستخدم وحدة معالجة Honeywell HPM بشكل شائع في الصناعات التي تتطلب موثوقية عالية وتحكمًا مستمرًا في العمليات.
مرافق معالجة النفط والغاز
محطات توليد الطاقة
عمليات البتروكيماويات والتكرير
خطوط إنتاج المواد الكيميائية
أتمتة التصنيع على نطاق واسع
في هذه البيئات، تقوم الوحدة بتنسيق مهام التحكم في العمليات والحفاظ على الاتصال بين أجهزة القياس الميدانية وأنظمة الأتمتة ذات المستوى الأعلى.
التركيب والتوافق
ال 51401635-150 صُمم المعالج للتركيب داخل رفوف أو هياكل Honeywell HPM المستخدمة في أنظمة Experion PKS و TDC 3000. ويتطلب التشغيل السليم التوافق مع بنية شبكة التحكم العالمية (UCN) وإصدارات البرامج الثابتة للنظام.
نظراً لأن الوحدة تحمل تصنيف IP20، فيجب تثبيتها داخل بيئة خزانة محكمة التحكم تحميها من الغبار والرطوبة والتعرض الميكانيكي.
التعليمات
ما هو دور الوحدة 51401635-150 في نظام التحكم الخاص بشركة هانيويل؟
وهو بمثابة معالج تحكم ضمن بنية HPM، حيث يقوم بتنفيذ خوارزميات التحكم وتنسيق الاتصالات مع العقد الأخرى في نظام التحكم الموزع.
هل يمكن استخدام هذا المعالج في كل من أنظمة Experion PKS و TDC 3000؟
نعم. تم تصميم الوحدة لتكون متوافقة مع أنظمة Honeywell HPM المستخدمة ضمن منصات التحكم هذه.
هل تتطلب الوحدة تبريدًا خارجيًا؟
لا حاجة لوحدة تبريد مخصصة، ولكنها تعتمد على تدفق الهواء المناسب الذي يوفره هيكل HPM.
