وصف المنتج

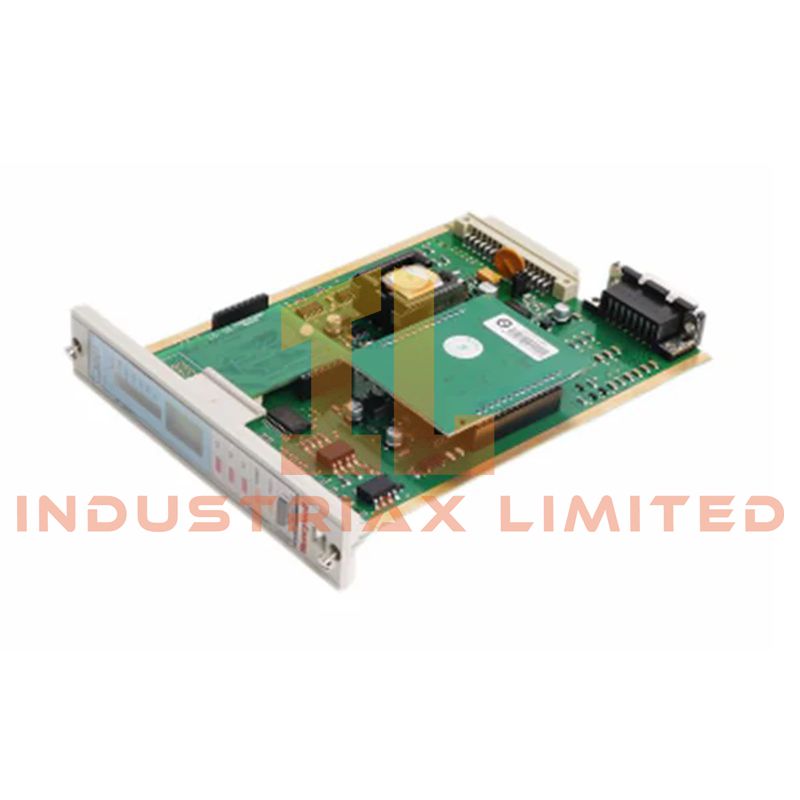

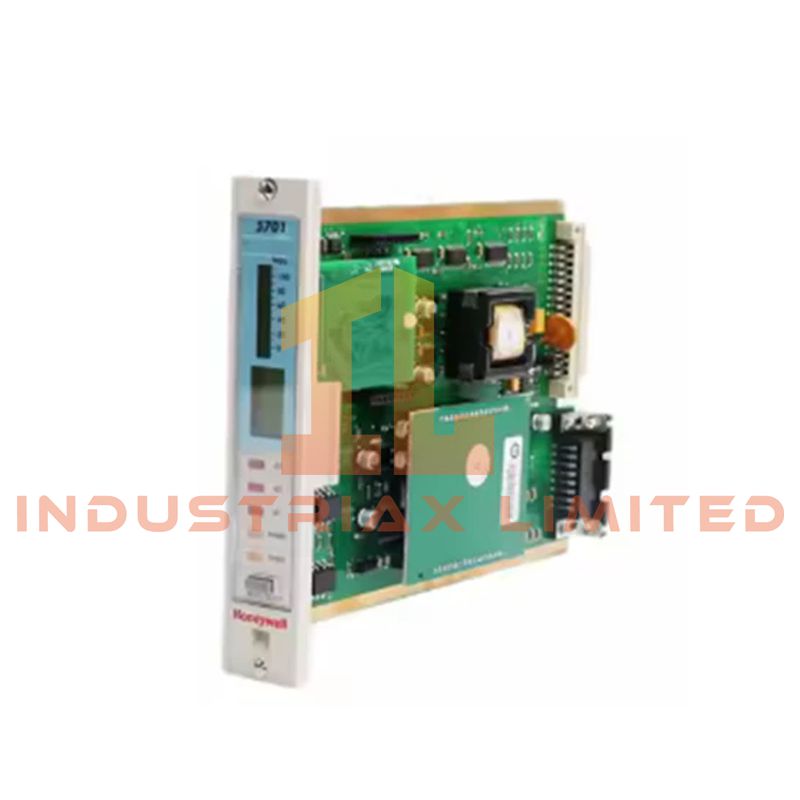

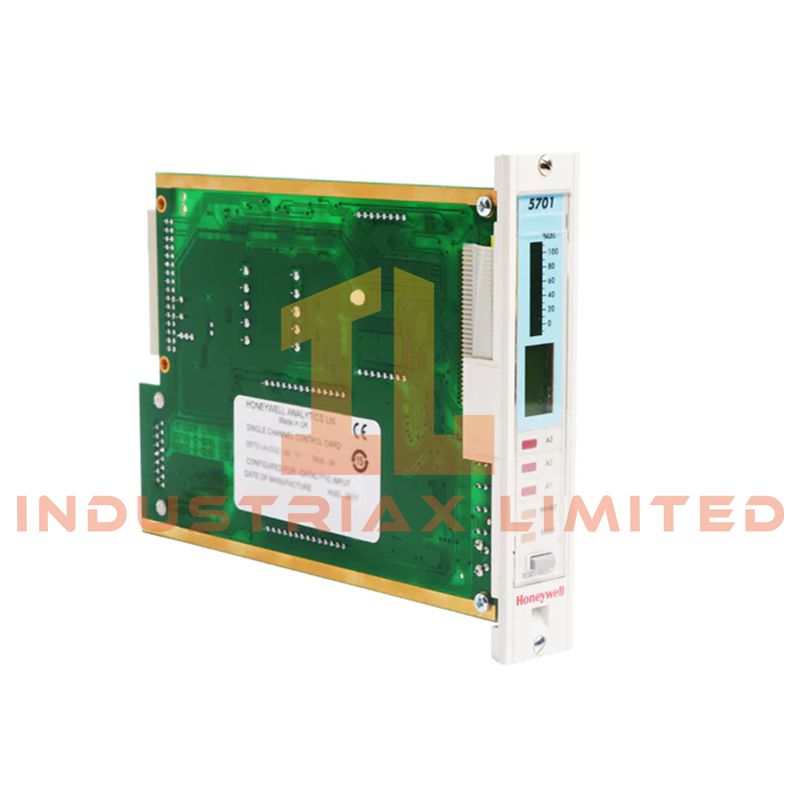

ال هانيويل 05701-A-0512 وحدة الرف عبارة عن هيكل تركيب معياري مصمم خصيصًا لمنصة كشف الغازات Honeywell SIEGER System 57. يوفر هذا الرف، الذي يبلغ عرضه 19 بوصة ونصف العرض الأصلي، غلافًا ميكانيكيًا وتوصيلات لوحة خلفية لبطاقات التحكم المتعددة في الكشف، مما يتيح تركيبًا مدمجًا لأنظمة مراقبة الغازات متعددة القنوات في البيئات الصناعية.
صُممت هذه الخزانة بتكوين توصيل خلفي وتصميم داخلي ثنائي الحجرات، مما يفصل الإلكترونيات الحساسة عن واجهات توصيل الأسلاك الميدانية. يُحسّن هذا التصميم التوافق الكهرومغناطيسي ويُبسط إجراءات الصيانة. تدعم الخزانة ما يصل إلى ثماني وحدات تحكم أحادية القناة، بالإضافة إلى فتحة مخصصة لواجهة هندسية، مما يجعلها مناسبة لتركيبات كشف الغاز القابلة للتوسع.
تُستخدم على نطاق واسع في المنشآت الصناعية الخطرة، 05701-A-0512 يضمن الرف تكامل الوحدات بشكل منظم، وتوزيع الإشارة بشكل مستقر، وتوجيه الطاقة بشكل موثوق داخل أنظمة الكشف System 57.
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
هانيويل 05701-A-0512
|
| فئات المنتجات |
مجموعة رفوف لأجهزة التحكم في كشف الغاز |
| منصة النظام |
نظام هانيويل سيجر 57 |
| تنسيق الرف |
رف فرعي بنصف العرض مقاس 19 بوصة |
| سعة القناة |
ما يصل إلى 8 وحدات تحكم أحادية القناة |
| فتحة إضافية |
فتحة واحدة لبطاقة الهندسة / التكوين |
| تكوين الأسلاك |
توصيلات المجال الخلفي |
| الهيكل الداخلي |
حجرة مزدوجة (حجرة إلكترونية + حجرة إنهاء المجال) |
| وظيفة اللوحة الخلفية |
توجيه الإشارات وتوزيع الطاقة للوحدات المثبتة |
| نطاق طاقة الإدخال |
18-32 فولت تيار مستمر |
| درجة حرارة التشغيل |
من -5 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين |
من -25 درجة مئوية إلى +55 درجة مئوية |
| الرطوبة النسبية |
من 20% إلى 90% رطوبة نسبية (بدون تكثيف) |
| معيار التركيب |
تركيب على رف مقاس 19 بوصة |
| وزن |
0.5 كجم |
الخصائص التصميمية الرئيسية
تكامل متعدد القنوات مضغوط
يسمح هيكل الرف ذو العرض النصفي بتركيب قنوات كشف متعددة في مساحة خزانة محدودة، مما يدعم أنظمة مراقبة الغاز القابلة للتطوير.
بنية توصيلات المجال الخلفي
توجد جميع توصيلات أسلاك الإشارة والطاقة في اللوحة الخلفية، مما يتيح استبدال الوحدات بسرعة ويقلل من التعطيل للقنوات المجاورة أثناء الصيانة.
حماية كهرومغناطيسية ثنائية الحجرات
يفصل الرف الإلكترونيات المتحكمة عن أطراف توصيل المجال، مما يحسن الحماية ضد التداخل الكهرومغناطيسي ويضمن سلامة الإشارة المستقرة.
التوافق المعياري للنظام 57
تم تصميم الرف خصيصًا لبنية النظام 57، وهو يدعم مجموعة من بطاقات التحكم المتوافقة بما في ذلك وحدات إدخال كاشف الغاز وبطاقات واجهة الترحيل.
التسامح البيئي الصناعي
يعمل نظام الرفوف ضمن نطاقات واسعة من درجات الحرارة والرطوبة، مما يدعم التركيب الموثوق في خزائن التحكم الصناعية الصعبة.
التطبيقات النموذجية
محطات معالجة النفط والغاز التي تتطلب مراقبة مستمرة للغازات القابلة للاشتعال أو السامة
مرافق تصنيع المواد الكيميائية التي تطبق أنظمة مركزية للتحكم في الكشف عن الغازات
محطات توليد الطاقة تراقب وجود الغازات الخطرة في قاعات التوربينات أو مناطق مناولة الوقود
أنظمة السلامة الصناعية التي تتطلب بنية تحتية معيارية لمراقبة الغاز في خزائن التحكم
التعليمات
ما هي الوحدات التي يمكن تركيبها في الرف 05701-A-0512؟
يدعم الرف بطاقات التحكم أحادية القناة من النظام 57 مثل وحدات إدخال كاشف الغاز، وبطاقات ترحيل الإنذار، ووحدات واجهة النظام 57 المتوافقة الأخرى.
هل يشتمل الرف على وظيفة تزويد الطاقة؟
يقوم الحامل نفسه بتوزيع الطاقة عبر اللوحة الخلفية ولكنه يعتمد على مدخلات طاقة التيار المستمر الخارجية أو وحدات الطاقة المتوافقة ضمن تكوين النظام 57.
هل يمكن تشغيل الرف مع أنظمة الكشف عن الغاز الأخرى من هانيويل؟
لا. الـ 05701-A-0512 تم تصميمه خصيصًا لمنصة Honeywell SIEGER System 57 ولا يمكن استبداله بأنظمة الكشف الأخرى من Honeywell مثل منصات Sensepoint أو Searchline.
هل تتأثر أسلاك التوصيل الميدانية عند استبدال بطاقات التحكم؟
لا. بسبب التصميم ذي الأسلاك الخلفية، يمكن إزالة بطاقات التحكم أو استبدالها من الأمام دون التأثير على توصيلات الأسلاك الميدانية.
