وصف
ملخص

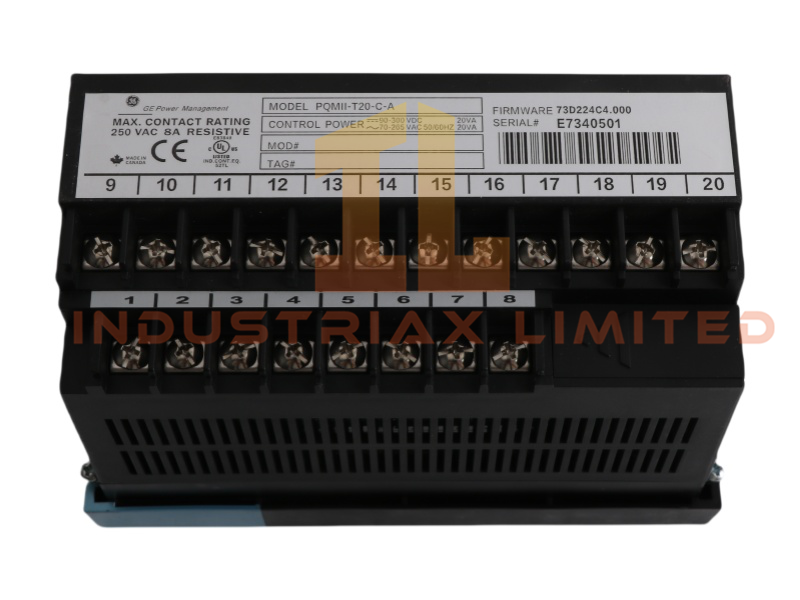

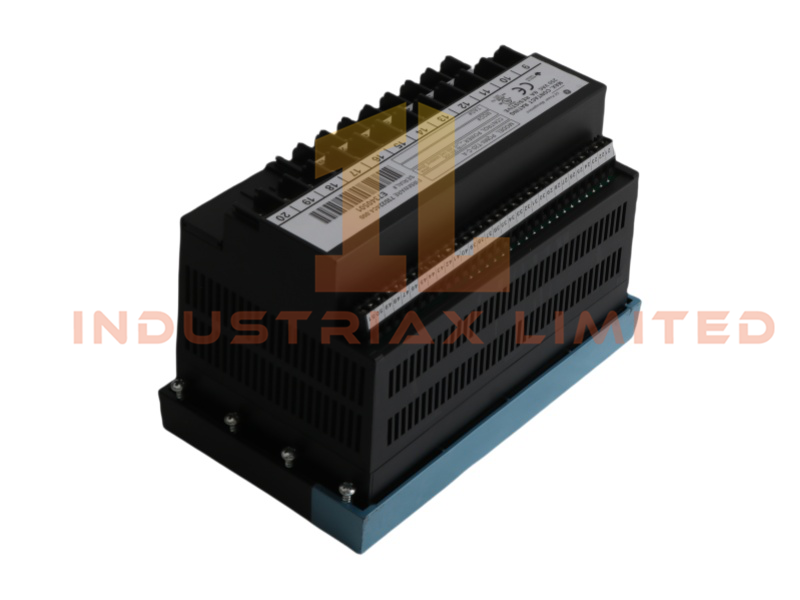

وحدة PQMII-T20-C-A هي وحدة مراقبة جودة الطاقة صغيرة الحجم وعالية الدقة، وهي جزء من خط إنتاج Multilin التابع لشركة جنرال إلكتريك. صُممت هذه الوحدة لتحليل أنظمة توزيع الطاقة الكهربائية بدقة، حيث تلتقط بيانات الجهد والتيار والطاقة في الوقت الفعلي عبر الشبكات أحادية الطور وثلاثية الطور. وبفضل دقة قياسها وقدراتها التشخيصية الواسعة، تُعد هذه الوحدة مناسبة للمنشآت التي تتطلب مراقبة مستمرة لأداء الطاقة الكهربائية.
القدرات الوظيفية
يدعم جهاز المراقبة نقاط ضبط قابلة للبرمجة، ويتضمن أربعة مخارج مرحّل قابلة للتهيئة، مما يتيح استجابات آلية مثل إدارة الأحمال، وإرسال إشارات الإنذار، أو تحسين معامل القدرة. كما تُمكّن إمكانيات قياس التوافقيات جهاز PQMII-T20-C-A من اكتشاف مستويات التشوه وتحديد مصادر الاضطرابات الكهربائية، مما يدعم الصيانة الوقائية وحماية المعدات.
تعمل أربعة مداخل رقمية على توسيع مرونة التحكم والمراقبة للوحدة، مما يسمح بالتكامل مع المفاتيح الخارجية أو إشارات الحالة أو منطق التعشيق.
التواصل والتكامل

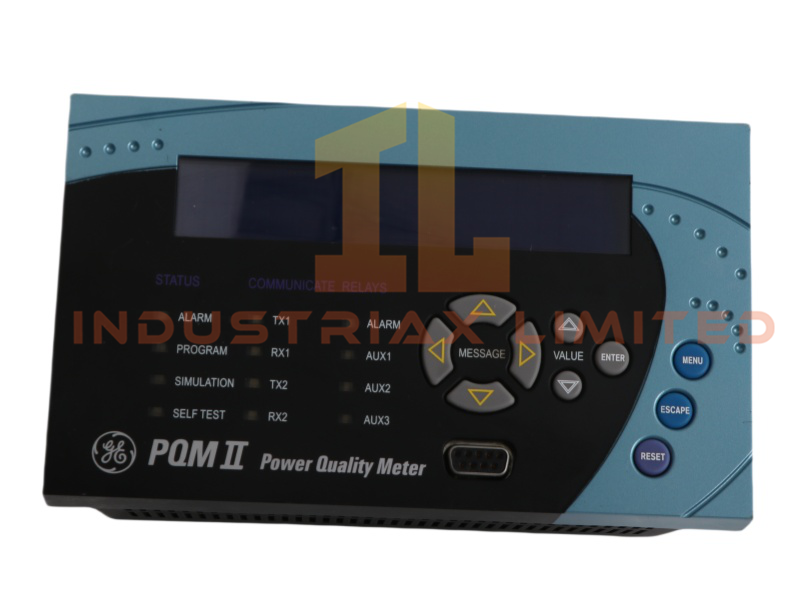

يوفر الجهاز واجهات اتصال متعددة لدمجه بسلاسة في أنظمة التحكم الإشرافي. يدعم منفذا RS-485 بروتوكول Modbus للمراقبة الشبكية، بينما يوفر منفذ RS-232 الموجود في اللوحة الأمامية وصولاً مباشراً لضبط الإعدادات واسترجاع البيانات. كما تتضمن الوحدة أربعة مخارج تناظرية (4-20 مللي أمبير)، مما يتيح الاتصال المباشر بوحدات التحكم المنطقية القابلة للبرمجة (PLC) أو أنظمة SCADA دون الحاجة إلى محولات إضافية.
توفر خاصية التقاط الموجات وتسجيل الأحداث بيانات تشخيصية قيّمة لتحديد أعطال انخفاضات وارتفاعات الجهد، والظواهر العابرة، والمشاكل التوافقية. هذه الميزات تجعل جهاز PQMII-T20-C-A أداة متعددة الاستخدامات للحفاظ على موثوقية النظام الكهربائي.
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
PQMII-T20-C-A
|
| نوع المنتج |
جهاز مراقبة جودة الطاقة |
| ماركة |
جنرال إلكتريك |
| مجموعة المنتجات |
سلسلة مولتلين |
| وظائف القياس |
الجهد، التيار، القدرة، الطاقة، التوافقيات |
| مخارج المرحل |
4 قابلة للبرمجة |
| المدخلات الرقمية |
4 |
| المخارج التناظرية |
4 × 4–20 مللي أمبير |
| منافذ الاتصال |
منفذان أماميان RS-485 (Modbus) وRS-232 |
| السمات التشخيصية |
التقاط شكل الموجة، التحليل التوافقي |
| وزن |
0.04 كجم |
| أبعاد |
5 × 1.3 × 4.4 سم |
| رمز النظام المنسق |
8537101190 |
| الحد الأدنى للطلب |
وحدة واحدة |
| أصل |
الولايات المتحدة الأمريكية |
| التوافر |
في الأوراق المالية |
| حالة دورة الحياة |
نشيط |
سيناريوهات التطبيق
-
مراقبة جودة الطاقة في المصانع الصناعية
-
إدارة الطاقة وتحسين الأحمال
-
التحليل التوافقي للمعدات الإلكترونية الحساسة
-
التكامل مع أنظمة SCADA وPLC وDCS
-
استكشاف أخطاء اضطرابات الجهد الكهربائي وشذوذ شكل الموجة وإصلاحها
التعليمات
س: هل يدعم جهاز PQMII-T20-C-A تحليل التوافقيات؟ ج: نعم. فهو يوفر قياسًا تفصيليًا للتوافقيات لتشخيص مشاكل التشوه.
س: هل يمكن للجهاز الاتصال مباشرة بوحدات التحكم المنطقية القابلة للبرمجة (PLCs)؟ ج: تسمح المخارج التناظرية الأربعة 4-20 مللي أمبير بالتكامل المباشر مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) دون الحاجة إلى محولات خارجية.
س: ما هي بروتوكولات الاتصال المدعومة؟ ج: Modbus عبر منفذي RS-485 مزدوجين، بالإضافة إلى منفذ RS-232 للتكوين المحلي.
